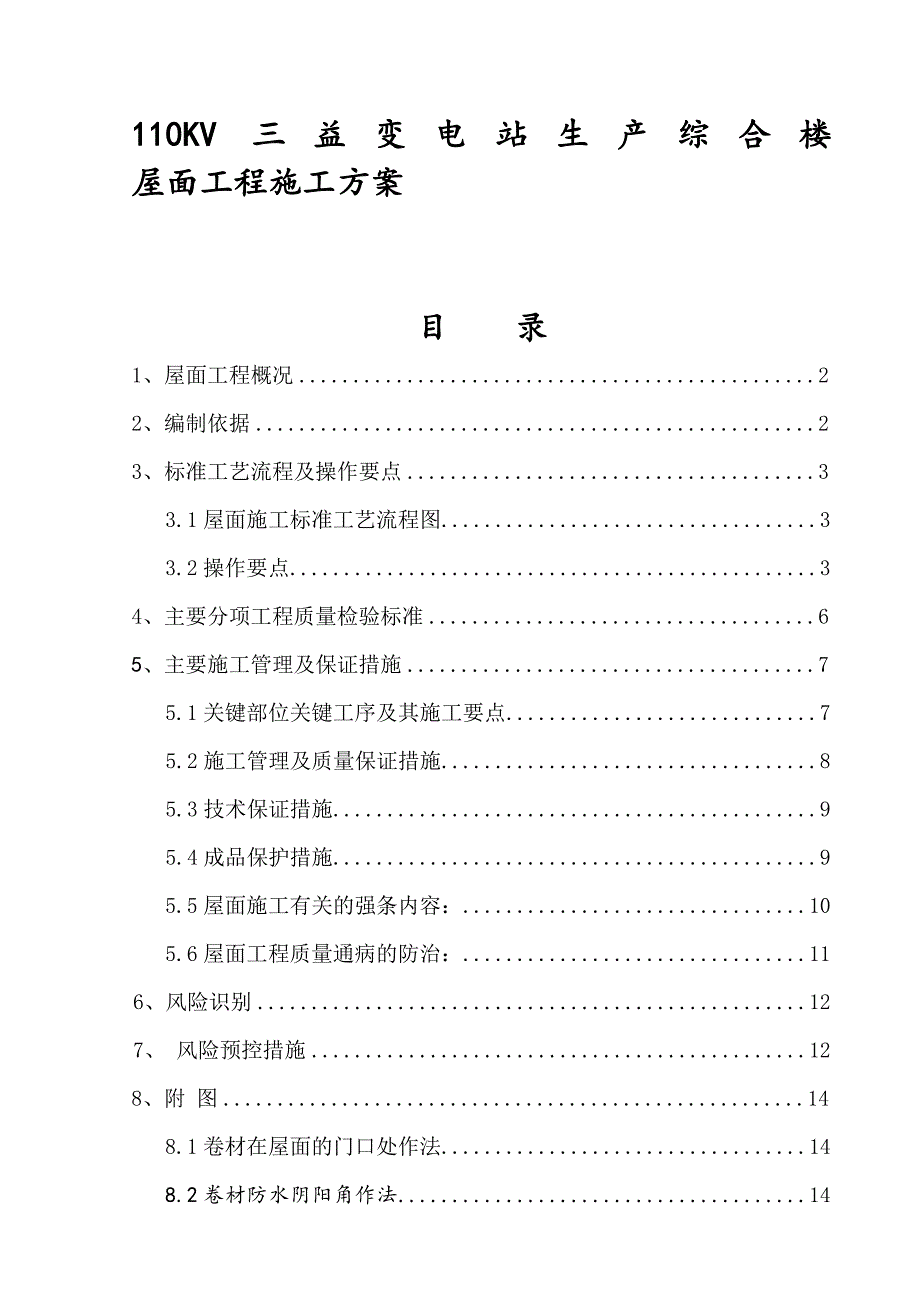

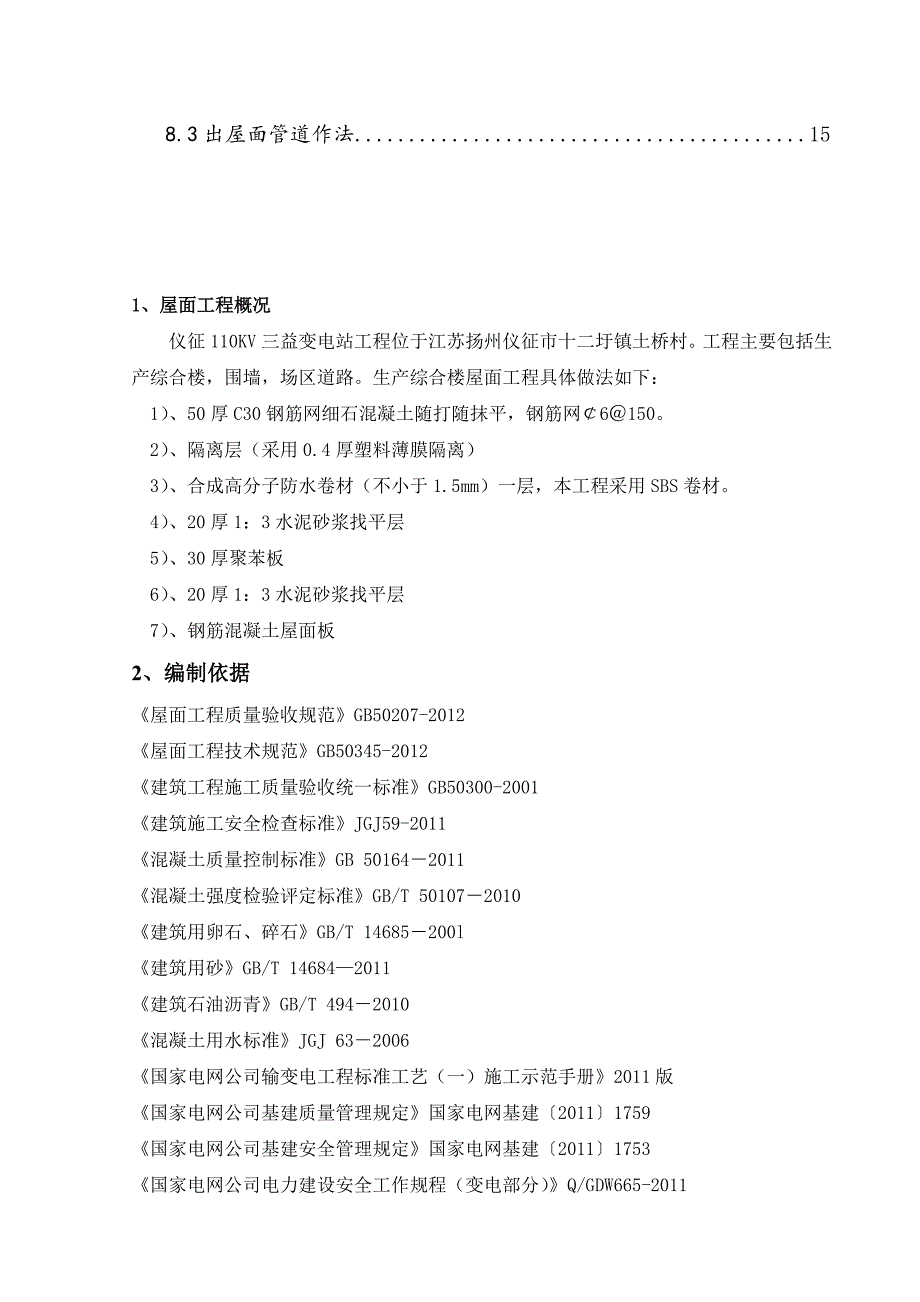

1、110KV三益变电站生产综合楼 屋面工程施工方案目 录1、屋面工程概况22、编制依据23、标准工艺流程及操作要点33.1屋面施工标准工艺流程图33.2操作要点34、主要分项工程质量检验标准65、主要施工管理及保证措施75.1关键部位关键工序及其施工要点75.2施工管理及质量保证措施85.3技术保证措施95.4成品保护措施95.5屋面施工有关的强条内容：105.6屋面工程质量通病的防治：116、风险识别127、 风险预控措施128、附 图148.1卷材在屋面的门口处作法148.2卷材防水阴阳角作法148.3出屋面管道作法151、屋面工程概况仪征110KV三益变电站工程位于江苏扬州仪征市十二圩镇土
2、桥村。工程主要包括生产综合楼，围墙，场区道路。生产综合楼屋面工程具体做法如下：1）、50厚C30钢筋网细石混凝土随打随抹平，钢筋网6150。2）、隔离层（采用0.4厚塑料薄膜隔离）3）、合成高分子防水卷材（不小于1.5mm）一层，本工程采用SBS卷材。4）、20厚1：3水泥砂浆找平层5）、30厚聚苯板6）、20厚1：3水泥砂浆找平层7）、钢筋混凝土屋面板2、编制依据屋面工程质量验收规范GB50207-2012屋面工程技术规范GB50345-2012建筑工程施工质量验收统一标准GB50300-2001建筑施工安全检查标准JGJ59-2011混凝土质量控制标准GB 501642011混凝土强度检验
3、评定标准GB/T 501072010建筑用卵石、碎石GB/T 14685200l建筑用砂GB/T 146842011建筑石油沥青GB/T 4942010混凝土用水标准JGJ 632006国家电网公司输变电工程标准工艺（一）施工示范手册2011版国家电网公司基建质量管理规定国家电网基建20111759国家电网公司基建安全管理规定国家电网基建20111753国家电网公司电力建设安全工作规程（变电部分）Q/GDW665-2011110kV-1000kV变电（换流）站土建工程施工质量验收及评定规程Q/GDW183-2008国家电网公司施工项目部标准化工作手册330kV及以上变电工程分册2010年版国家

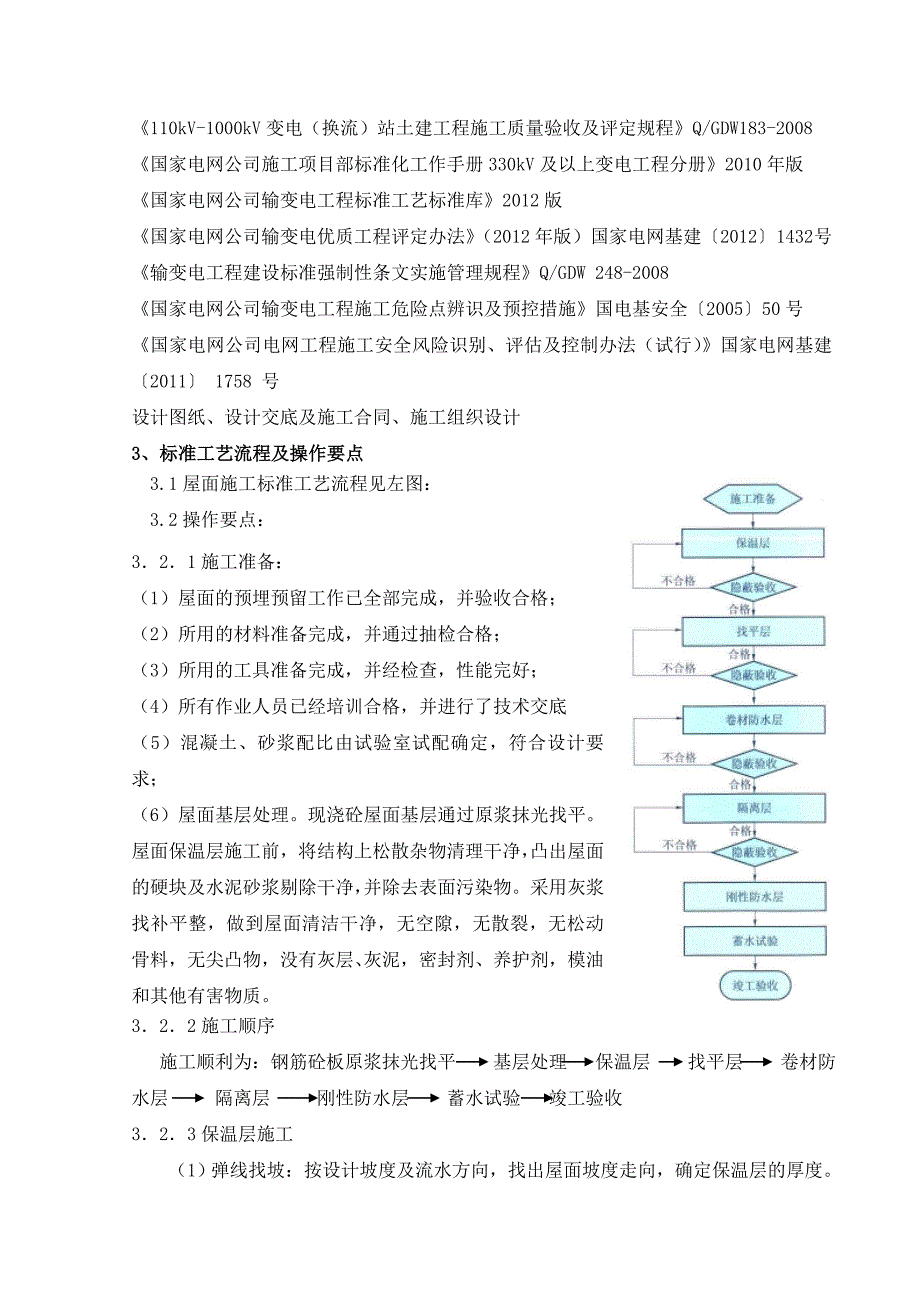

4、电网公司输变电工程标准工艺标准库2012版国家电网公司输变电优质工程评定办法（2012年版）国家电网基建2012 1432 号输变电工程建设标准强制性条文实施管理规程Q/GDW 248-2008国家电网公司输变电工程施工危险点辨识及预控措施国电基安全200550号国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）国家电网基建2011 1758 号设计图纸、设计交底及施工合同、施工组织设计3、标准工艺流程及操作要点3.1屋面施工标准工艺流程见左图：3.2操作要点：321施工准备：（1）屋面的预埋预留工作已全部完成，并验收合格；（2）所用的材料准备完成，并通过抽检合格；（3）所用的工具准
5、备完成，并经检查，性能完好；（4）所有作业人员已经培训合格，并进行了技术交底（5）混凝土、砂浆配比由试验室试配确定，符合设计要求；（6）屋面基层处理。现浇砼屋面基层通过原浆抹光找平。屋面保温层施工前，将结构上松散杂物清理干净，凸出屋面的硬块及水泥砂浆剔除干净，并除去表面污染物。采用灰浆找补平整，做到屋面清洁干净，无空隙，无散裂，无松动骨料，无尖凸物，没有灰层、灰泥，密封剂、养护剂，模油和其他有害物质。322施工顺序 施工顺利为：钢筋砼板原浆抹光找平 基层处理 保温层 找平层 卷材防水层 隔离层 刚性防水层 蓄水试验 竣工验收323保温层施工（1）弹线找坡：按设计坡度及流水方向，找出屋面坡度走向
6、，确定保温层的厚度。（2）保温层铺设。本工程采用30厚聚苯保温板铺设。上口水泥砂浆找坡。（3）沿女儿墙边留30缝，在缝内嵌改性沥青油膏。（4）在保温层施工时，按照3M*3M的距离设排汽槽，排汽槽宽50，深度为保温层厚度，中部填粒径为20-30的石块（粉状及小碎粒筛去）上部覆盖一层宽300的卷材条，防止抹水泥砂浆时砂浆流入排汽槽中。在排汽槽的交叉处和沿女儿墙四周做与大气相通的排汽孔，排汽孔按屋面面积9m2设置一个，采用圆30的不锈钢管埋设。324找平层施工（1）找平层采用水泥砂浆找平。（2）找平层分格缝的留置。分格缝在结构层屋面转折处，防水层与突出屋面结构的交接处，并按房间轴线设置，纵横分格缝按
7、间距不大于3M设置，分格缝宽为20。（3）嵌设分格条，在其上弹线并标出砂浆的铺设高度，为准确控制砂浆的坡度和平整度，分格内做灰饼和冲筋，间距1M。（4）铺设由远及近、由高到低，每分格内一次连续铺成，用2M尺找平。（5）终凝后及时进行养护，养护控制时间为7天。（6）分格缝处理1）找平层硬化后，对分格缝进行清理，所有分格缝应纵横相互贯通，缝边如有缺边、掉角现象，修补达到平整、密实。2）清除分格缝内垃圾及其它杂物。3）采用嵌缝膏对清理好的分格缝进行嵌填密实。325卷材防水层施工（1）基本要求。1）基层表面尘土、杂物清扫干净，不得有空鼓，开裂及起砂，脱皮等缺陷。2）基层表面保持干燥，含水率不大于9%（
8、干燥度简易检验方法，将1M2卷材平坦地干铺在找平层上，静置3-4H后翻开检查，找平层覆盖部位与卷材上未见水印即可）。3）工程屋面坡度平缓，平行屋脊方向铺贴。4）平行屋脊铺贴时，搭缝顺水流方向搭接，卷材纵横方向搭接宽度本工程取100，单层铺贴相邻两幅卷材的短边接缝错开500以上。（2）卷材铺贴采用热熔法。按照弹放在找平层上的控制线，从屋面最低处开始，接顺序向屋脊方向铺贴。每贴一幅均先将卷材整卷打开，接线试铺，摆正顺直，定好所需长度和搭接位置。用燃气火焰喷枪对准热熔卷材与找平层的结合面，同时加热卷材与找平层，喷枪头距加热面50-100。当烘烤到沥青熔化，卷材表面熔融至光亮黑色，应立即滚动卷材，并用
9、胶皮辊辊压密实，排除卷材下面的空气，使其直接粘压于找平层上，粘结牢固。如此边烘边推压，当端头只剩下300左右时，将卷材翻放于找平层上加热，同时加热找平层，粘结卷材并压实。卷材搭接时，先熔烧下层卷材上表面搭接宽度内的防粘隔离层，待热熔出改性沥青，立即刮封接口，其方法同卷奢和找平层粘结。卷材粘结后应大面平整，接缝顺直（偏差小于5）。搭接缝位置必须粘结牢固，封闭严密。326隔离层施工隔离层在防水卷材表面与刚性防水砼中间施工，将刚性防水砼与柔性防水卷材隔离，隔离层材料选用0,4MM塑料薄膜。327刚性防水层施工（1）屋面采用C30细石砼，厚50MM。（2）分格缝模板支设1）分格缝基准线设定3M，缝宽2
10、0MM。刚性防水层与山墙、女儿墙及突出屋面结构的交接处，留设伸缩缝。2）安装分格缝模板，模板支设满足屋面排水坡度的要求。（3）钢筋网片的施工。1）钢筋的规格、大小、间距符合设计要求，钢筋居中放置。2）钢筋调直后，无弯曲、锈蚀、油污。3）分格缝处的钢筋网断开。（4）细石砼施工。1）混凝土采用强制搅拌机集中配制，按试验室配比准确计量。2）汽车吊采用运输到屋面。3）混凝土浇灌按先远后近，先高后低的原则进行。4）一个分格缝内的混凝土一次浇灌完成。5）混凝土摊铺平整，振捣密实并进行第一次压实收光。6）混凝土初凝后，用铁抹子进行第二次压实抹光，做到表面平整光滑；混凝土终凝前进第三次压实抹光，要做到表面平光
11、、不起砂、不起皮，无抹板压印为止。抹压时，表面不得撤干水泥。7）待砼终凝后，立即进行养护，表面喷养护剂，养护时间为14天。328细部构造（1）天沟、檐沟的防水细部构造。1）天沟、檐沟增铺防水附加层。2）在天沟、檐沟与屋面交界处理空铺宽度为200的沟内附加层。3）卷材防水层在沟底上翻到位主沟檐外部收头，固定封严。4）在天沟、檐沟与细石混凝土防水层交界处，留置凹槽，并用密封膏嵌填严密。（2）檐口防水的细部做法。1）将卷材收头压入凹槽，采用金属压条钉压，用密封材料封口。2）檐口下抹出鹰嘴造型和滴水凹槽。（3）女儿墙泛水的防水细部构造。1）卷材收头直接铺压在女儿墙压顶直，压顶下做防水处理。2）混凝土墙
12、上收头采用金属压条钉压，钉距不大于450，并用密封材料封严密。3）泛水采取隔热防晒措施，在泛水卷材面涂刷浅色涂料。（4）水落口细部防水构造。1）水落口杯采用铸铁制品2）水落口标高考虑水落口设防时增加的附加层和柔性密封膏的厚度以及排水坡度加大的尺寸。3）防水层贴入水落口杯内的深度大于50MM。4）水落口周边500MM范围内坡度不小于5%。（5）伸出屋面管道细部防水构造。1）伸出屋面管道周围的找平层做成贺锥台，管道根部直径500MM范围内，找平层抹出高度50MM的圆锥台，用密封材料嵌填严密。2）管道根部四周增加附加层，宽度和高度均大于300MM，本工程定为400MM。3）管道上的防水层收头采用不锈
13、钢箍固定，并打胶封严。4、主要分项工程质量检验标准4.1保温层及找坡层4.1.1 按保温、找坡层面积每100m2抽查一处，每处10 m2，但不少于三处。4.1.2保温材料的强度、表观密度、导热系数和含水率以及配合比，必须符合设计要求和施工规范的规定。4.1.3找坡层，分层铺设，压实适当，表面平整，找坡正确。4.1.4保温层，应紧贴基层铺平垫稳，找坡正确。4.1.5保温（找坡）层的允许偏差见下表 项次项目允许偏差检验方法1厚度找坡层+10 %-5%用钢针插入和尺量检查保温层5%且不大于4mm2保温板相邻高低差3mm用直尺和楔形塞尺检查4.2找平层、防水保护层a材料质量及配合比，必须符合设计要求。
14、b屋面（含天沟，檐沟）找平层的排水坡度，必须符合设计要求。c基层与突出屋面结构的交接处和基层的转角处，均做成圆弧形，且整齐平顺。d水泥砂浆找平层、细石砼保护层应平整、压光，不得有酥松、起砂、起皮现象。e找平层分隔的位置和间距应符合设计要求。f按找平层面积每100m2抽查1处，每处10m2，但不少于3处。g找平层、防水保护层的允许偏差和检验方法：表面平整，用2m长的直尺检查，找平层与直尺间的空隙不应超过5mm，空隙仅允许平缓变化，每米长度内不得多于一处。 4.3防水卷材a卷材防水层所用卷材必须符合设计要求。b卷材防水层不得有渗漏或积水现象。c卷材防水层在水落口、泛水和伸出屋面管道的防水构造，必须符合设计要求。d卷材防水层的应焊接牢固，密封严密，不得有皱褶，翘边和鼓泡等缺陷；防水层的收头应与基层粘结牢固。封口严密，不得翘边。e屋面排气到纵横贯通，不得堵塞，排气管应安装牢固，位置正确，封闭严密。f卷材的铺贴方向应正确，卷材搭接宽度允许偏差-10mm，尺量检查。g卷材防水层的保护层，应牢固结合紧密，厚度均匀一致。h卷材的外观质量要求见下表： 项 目外观质量要求断裂、皱折、孔洞、剥离不允许边缘不整齐、沙砾不均匀无明显差异胎体未浸透、露胎不允许涂盖不均匀不允许
