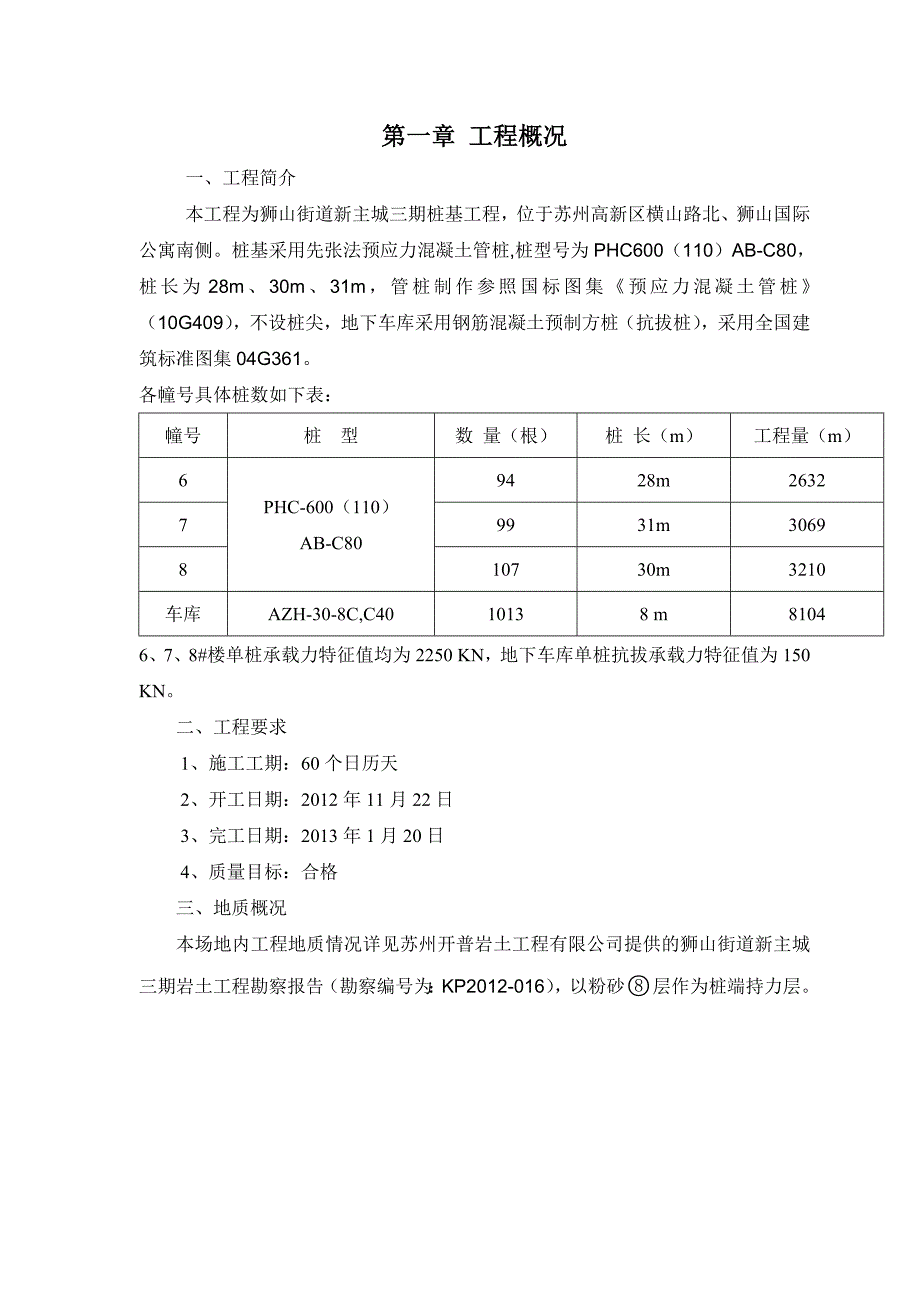

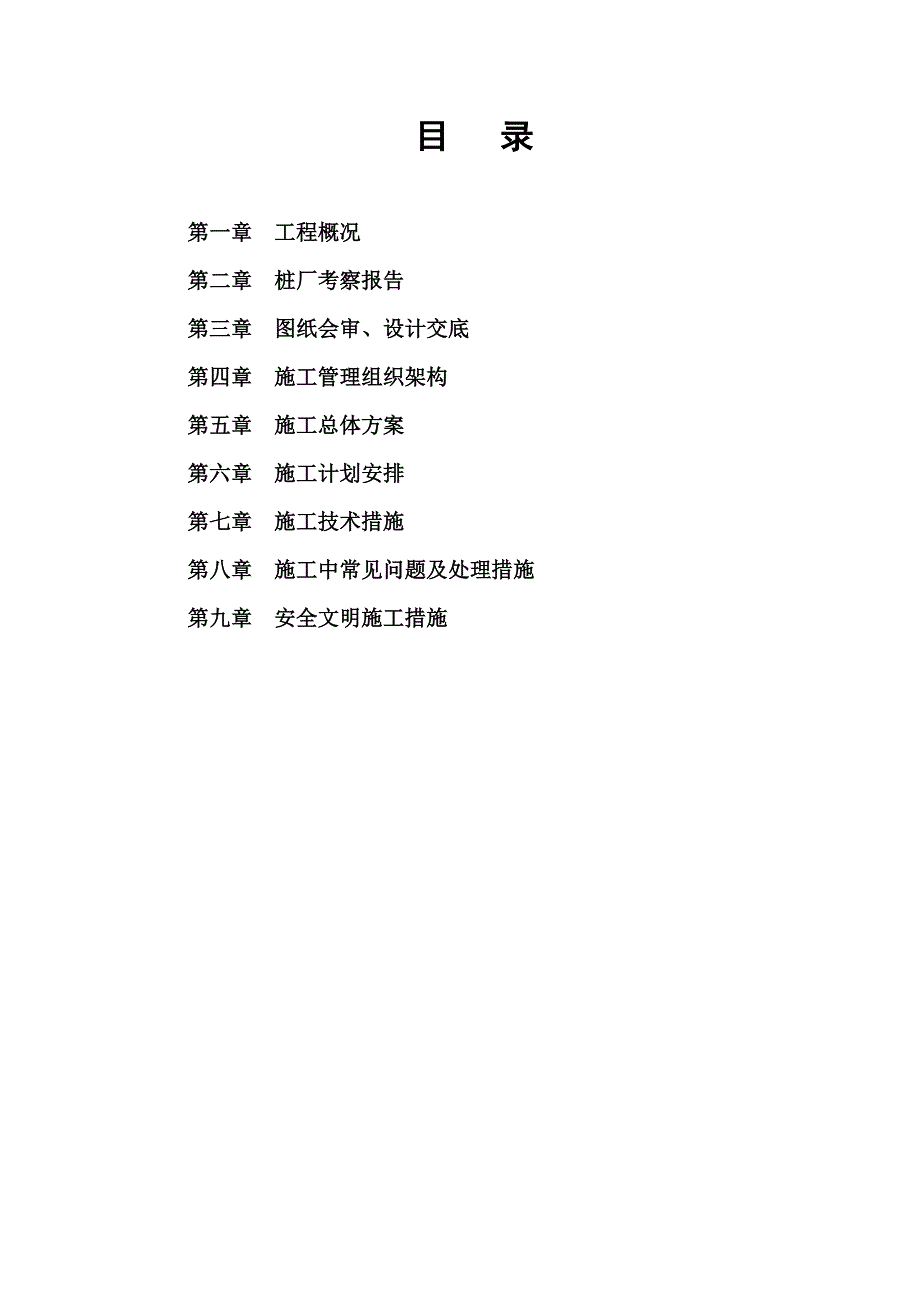

1、目 录第一章 工程概况第二章 桩厂考察报告第三章 图纸会审、设计交底第四章 施工管理组织架构第五章 施工总体方案第六章 施工计划安排第七章 施工技术措施第八章 施工中常见问题及处理措施第九章 安全文明施工措施第一章 工程概况一、工程简介本工程为狮山街道新主城三期桩基工程，位于苏州高新区横山路北、狮山国际公寓南侧。桩基采用先张法预应力混凝土管桩,桩型号为PHC600（110）AB-C80，桩长为28m、30m、31m，管桩制作参照国标图集预应力混凝土管桩（10G409），不设桩尖，地下车库采用钢筋混凝土预制方桩（抗拔桩），采用全国建筑标准图集04G361。各幢号具体桩数如下表：幢号桩 型数 量（
2、根）桩 长（m）工程量（m）6PHC-600（110）AB-C809428m263279931m3069810730m3210车库AZH-30-8C,C4010138 m81046、7、8#楼单桩承载力特征值均为2250 KN，地下车库单桩抗拔承载力特征值为150 KN。二、工程要求1、施工工期：60个日历天2、开工日期：2012年11月22日3、完工日期：2013年1月20日4、质量目标：合格三、地质概况本场地内工程地质情况详见苏州开普岩土工程有限公司提供的狮山街道新主城三期岩土工程勘察报告（勘察编号为：KP2012-016），以粉砂层作为桩端持力层。第二章 桩厂考察报告2012年11月18
3、日甲方、监理、施工单位到浙江雄宇混凝土构件有限公司进行考察，此次考察为方桩，建华管桩未考察。考察人员建设单位（朱）；一科科技（吕）；监理单位（唐）；施工单位（林、王）考察时间2012.11.18考察内容生产厂家名称浙江雄宇混凝土构件有限公司企业资质、混凝土预制构件生产二级、实验室二级原材料抽查、 抽测22mm、16mm主筋，其值均大于规范规定的20.8mm、15mm。、 抽测6mm箍筋，其值均大于规范规定的5.7mm；抽测8mm箍筋，其值均大于规范规定的7.7mm。、 砂、石粒径符合规范要求。质控资料核查、桩出厂检测、型式检测报告未提供。、钢筋、水泥、砂、石、强度配合比第三方复试报告未提供。
4、方桩加工依据04G361、JC934标准生产成品桩或加工钢筋笼。加工成品质量检查、 抽测箍筋加密区长度为1050 mm、间距为100mm ，符合规范要求。、 端板与主筋焊接为单面焊，焊接长度150mm。焊接长度少于规范要求。、 桩尖长度350mm、箍筋间距55mm；钢棒为22mm、长度为540mm。符合图集要求。、 主筋采用闪光对焊接长，接头率、接头位置符合规范要求，但部分焊包尺寸小于4mm。、 箍筋使用绑扎丝较细，绑扎松动，未采用45斜向交叉绑扎方式。、 混凝土成型外观质量一般，存在缺棱掉角及麻面现象，修补痕迹明显。生产能力、 生产规模满足施工需要；、 管桩有二套高温高压蒸养设备，方桩未采用
5、高压蒸养。考察意见、 建设、监理单位应邀参加了施工单位选定的方桩生产厂家考察，该企业生产资质、生产能力满足要求。、 本工程使用的18mm钢筋厂家无货未抽查。、 因本工程选用的桩型级别较高且配筋严于图集要求，故厂家无现货供应，生产、供货周期可能不满足施工需求。且方桩生产厂家较远，不利于过程质量控制。、 施工单位应在购货合同中明确质量标准及供应周期、每日最低供应数量等要求，且应采取驻厂监造、抽样检测等质量控制措施。管桩施工单位拟采用苏州建华桩，未进行实地考察。第三章 图纸会审、设计交底2012年11月22日上午，在狮山街道新主城三期工地会议室，组织进行“高层、车库桩基交底”会议。与会人员经过仔细探
6、讨，确认交底内容如下：1. 本次桩基交底包括6、7、8#楼管桩及地下车库、物业楼、变电所的抗拔桩。2. 基坑支护设计及其所涉及的支护桩，这些内容需业主单独委托设计。3. 地下车库抗拔桩打桩完成后，需按规范进行桩基检测（静载检测11根,现场蓝图中标示出），其中3根要求做抗拔破坏性试验，并提供报告，报审图中心，不作为工程桩。其余8根按设计要求做静载检测 (现场已选定车库及6、7、8#楼工程检测桩) 。4. 地下车库及6、7、8#楼对工程检测桩做抗拔及抗压静载试验前，需事先对所选检测桩进行低应变检测，检测合格后，方可对其做抗拔及抗压试验。5. 6、7、8#楼桩长等有修改，详见苏380.结变02，提醒
7、施工方应仔细阅读，并对其内容全面领会后，方能进行桩的定制及施工。6. 地下车库工程桩桩型号有修改，详见苏380.结变01。(修改为AZH-30-8C,C40)7. 提醒桩基单位桩基施工前，应核对桩基坐标点。8. 为防止沉桩过程中的挤土效应影响桩身质量、接头质量、桩位及桩身垂直度，施工单位应依据土层性质、沉桩工艺、施工推进速度、打桩顺序、沉桩速率等因素综合确定是否采取引孔、释放孔或其它减压措施。9. 8#楼桩数有误，现场确定为107根。10. 打桩过程中遇到问题，各方及时联系沟通。提出的图纸问题：（1）设计施工图中所列静载试桩前期已施工完成，是否还需施工检测桩？（2）设计变更对压桩异常处理中要求
8、压桩力小于5000KN时需继续压桩，没有长度限定？ （3）7#、8#楼无配桩长度要求，是否可由施工单位自由选配？ （4）因场地标高与设计图标注有变化，检测桩长度是否可根据现场调整？ （5）68#楼抗压桩接桩焊缝是否需做探伤检测？ （6）结变01中SZb-05试桩，平面图中无此编号，是否为：SZ-05 （7）8#楼汇总表中桩数为108根，根据平面图进行编号后为107根？图纸修订意见： （1）需要。已施工设计试桩做工程桩用，施工检测桩由设计另行选定：68#楼各3根；地下车库11根（其中3根需做破坏性试验）。 （2）继续压桩1000mm，如压力值还未达到5000KN，报设计另出处理方案。 （3）6#
9、楼选用2节桩，分别是14m、14m；7#楼选用3节桩，分别是10m、10m、11m；8#楼选用2节桩，分别是15m、15m。 （4）可以，以便于进行静载检测为宜。 （5）需做。按二级焊缝质量控制，每幢抽检10%且不少于3个节头。 （6）应为SZ-05。 （7）按平面图中所标注为准。第四章 施工管理组织架构一、根据本项目运作实际情况，现场管理组织架构由项目总工、项目经理、专业管理工程师组成。一科科技发展有限公司项目总工吕广平项目经理安装工程师张鹏飞土建工程师周京京二、岗位职责（一）现场项目经理岗位职责1、切实执行公司开发建设计划，尽全力确保实现预期目标。2、严格执行与各单位签订的合同条款。3、审
10、核施工组织设计及各项施工方案，从施工用水、电、场地、进度、质量、安全等方面进行全面系统考虑。4、督促施工单位组织好开工前的各项准备工作。5、参与施工图纸会审和技术交底。6、检查工程质量，督促施工单位按照相关要求进行安全文明施工。7、督促施工进度，为施工进度顺利进行创造条件，收集各类统计报表。8、组织参与工程的例会。9、控制工程拨款，根据进度、质量等实际情况执行合同条款。10、协调处理好周边关系、政府关系、各分包单位、各专业、各工种间的关系。11、组织参与各分部分项工程验收。（二）项目总工岗位职责1、审核施工组织设计及各项施工方案，并在施工过程中严格控制。2、负责解决设计、施工过程中的重大技术问
11、题，对工程质量、进度、安全进行监控。3、定期检查和专项检查，并提出工程技术、质量、安全等问题的解决方案和处理意见。4、参与施工图纸会审和技术交底。5、全面组织协调工作，保证工程施工的顺利进行。6、组织参与各分部分项工程验收。（三）土建、水、电专业管理工程师岗位职责1、尽职尽责、认真、勤奋、细致地做好本职工作；同时支持并配合其他相关专业人员的工作。2、熟悉图纸，参与图纸会审，尽快发现设计图中存在的问题，积极向设计人员咨询并提出建设性意见。3、对工程进度、质量、安全负具体监管责任，对各项目的质量、进度、安全要有预见性并提出书面意见，协调解决现场的各项具体问题。4、熟悉有关建筑规范、标准和强制性条文
12、，准确掌握施工合同的规定和要求，自始至终严格要求各协作单位按合同、按图纸及国家、地方有关规范组织施工，对不按上述要求施工者，应果断采取措施，包括口头警告，并监督其实施返工和实施停工整顿，确保工程施工质量，严禁降低标准，姑息迁就。5、负责现场施工管理，及时向上级领导反馈现场施工情况；参与有关工程质量、技术、安全等专题会议；组织并参与隐蔽工程、分部工程、分项工程验收，并签署意见。如遇现场紧急情况应立即采取必要的防患措施，同时第一时间上报上级领导。6、复核材料、成品、半成品、设备质量证件出厂证明，确保材料设备的进场合格。第五章 施工总体方案一、总体施工安排施工单位、监理单位进场后，发放坐标控制点、水
13、准点测绘报告，督促其实施场地夯实、平整、排水工作。根据现场实际情况，现施工单位投入1台800T静压桩机进行管桩施工，方桩施工时投入1台500T静压桩机进行施工。二、施工准备1、场地交接：与施工单位、监理单位办理场地书面交接手续。2、督促监理对已经进场的机械设备进行各种机械性能检查，消除隐患。3、管桩、方桩进场后， 经监理、甲方验收合格后方可使用。4、参与甲方组织的图纸会审及设计交底。5、督促监理对施工单位的企业资质、项目经理证书、现场各施工人员的上岗证、特殊工种（机械操作工、焊工、电工等）的相应证件、施工组织方案进行审批。6、按照审批通过的施工组织设计及方案，认真贯彻执行。7、督促监理要求施工
14、单位对松软场地进行夯实处理或铺垫道碴，并予以整平，以提高地基表面承载力，保证桩机作业时平直。下雨时，必须采取排水措施。8、施工单位根据设计图纸测放轴线桩位，监理对桩位进行复核，在确认准确后方可插桩。三、施工方案的选择1、打桩时要做好入土深度、油压表读数等原始记录，焊接接桩要作好焊接隐蔽记录，沉桩施工时用经纬仪双向控制桩身垂直度，垂直度偏差不得超过0.5%桩长。送桩时用水准仪严格控制送桩标高，其误差为5CM。2、根据三期岩土工程勘察报告，管桩施工需采用引孔辅助措施，引孔时间不宜过长，做到随引随打，以免引起塌孔。3、本工程6#楼桩长为28米，每根桩配桩采用14+14=28米，7#楼桩长31米，每根
15、桩配桩采用10+10+11=31米，8#楼桩长30米，每根桩配桩采用15+15=30米。接桩采用二氧化碳气体保护焊接，在施工前要购买合格的焊接设备和焊丝，同时要保证电压、电流稳定。桩焊接时，要清除焊接范围的泥土等杂物，然后进行对称分段焊接，如有间隙应用铁片垫实焊牢。焊缝应连续饱满，焊好后要清除焊渣进行检查，不合格的应补焊，监理确认后方可继续施工。4、停压标准采用标高和终止压力双重控制，当桩送至设计标高时，即可停压，如管桩施工压力超过5400 KN时，仍然不能压至设计标高，应及时通知设计进行分析研究，制定可行方案。四、工艺流程及压桩顺序静压管桩施工主要包括场地整平、测量控制桩位、桩机就位平整调平、压桩、桩顶标高的控制。具体
