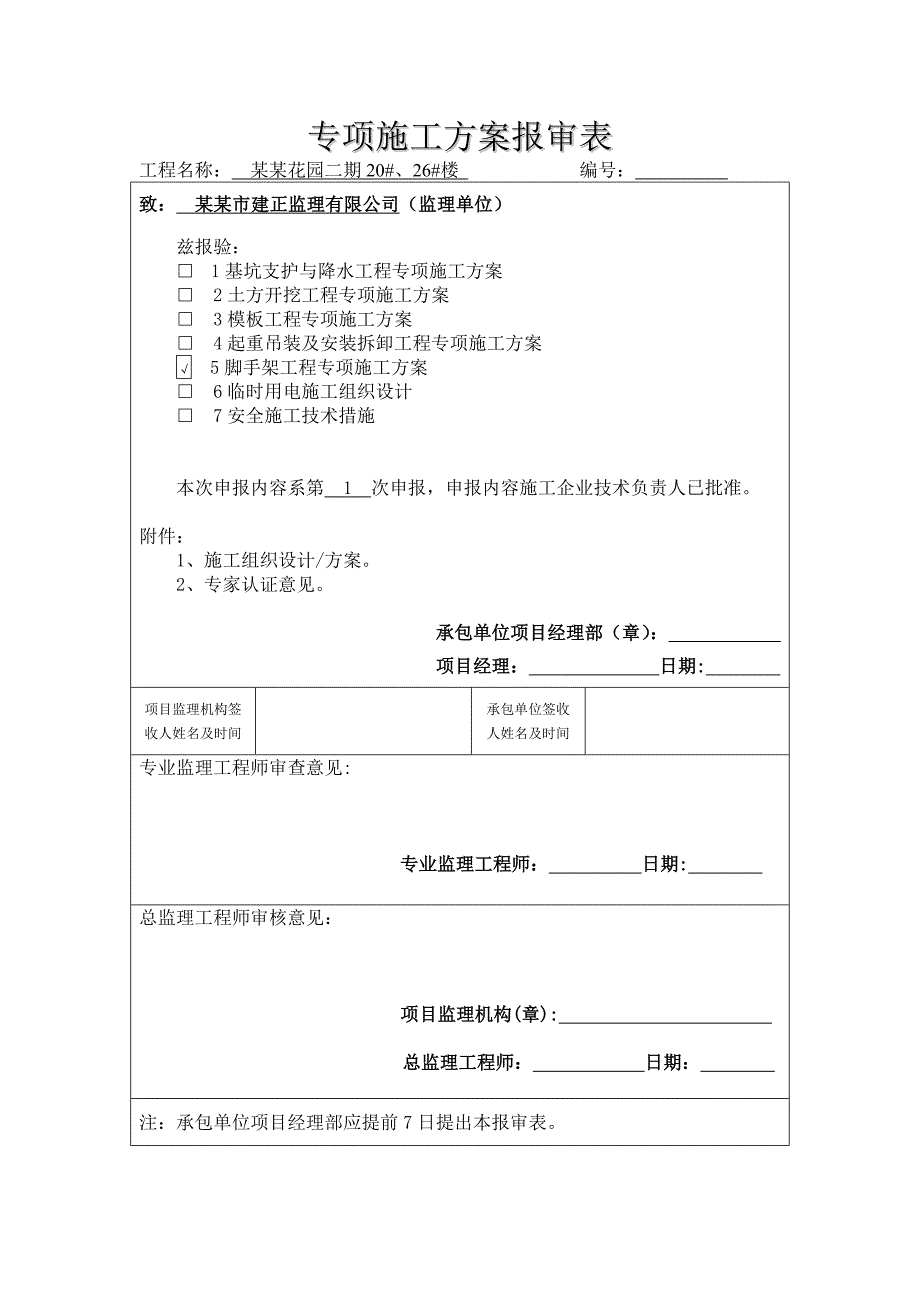

1、专项施工方案报审表工程名称：某某花园二期20#、26#楼 编号： 致：某某市建正监理有限公司（监理单位）兹报验：1基坑支护与降水工程专项施工方案2土方开挖工程专项施工方案3模板工程专项施工方案4起重吊装及安装拆卸工程专项施工方案5脚手架工程专项施工方案6临时用电施工组织设计7安全施工技术措施本次申报内容系第 1 次申报，申报内容施工企业技术负责人已批准。附件：1、 施工组织设计/方案。2、 专家认证意见。 承包单位项目经理部（章）： 项目经理：日期:项目监理机构签收人姓名及时间承包单位签收人姓名及时间专业监理工程师审查意见:专业监理工程师： 日期: 总监理工程师审核意见： 项目监理机构(章):

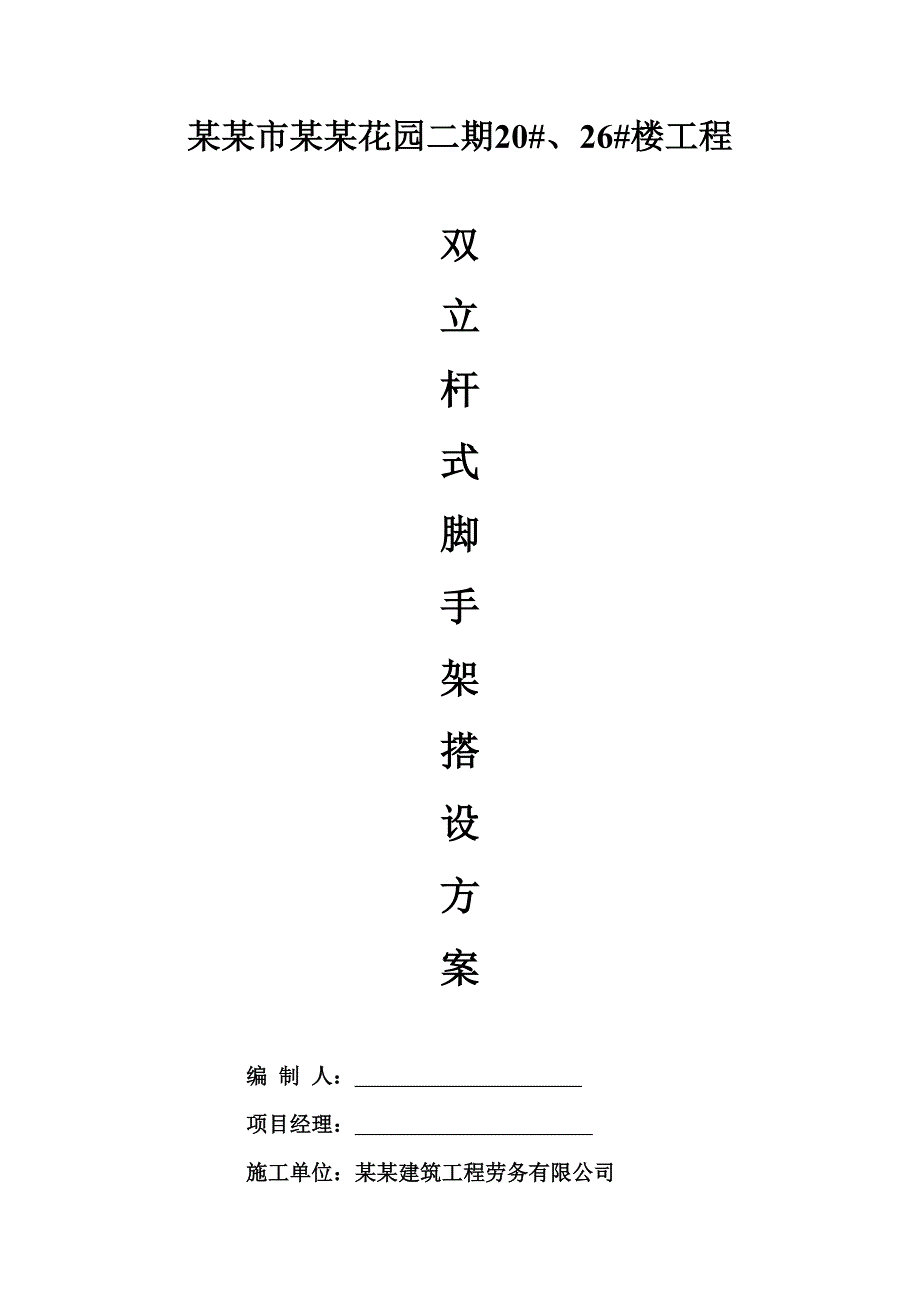

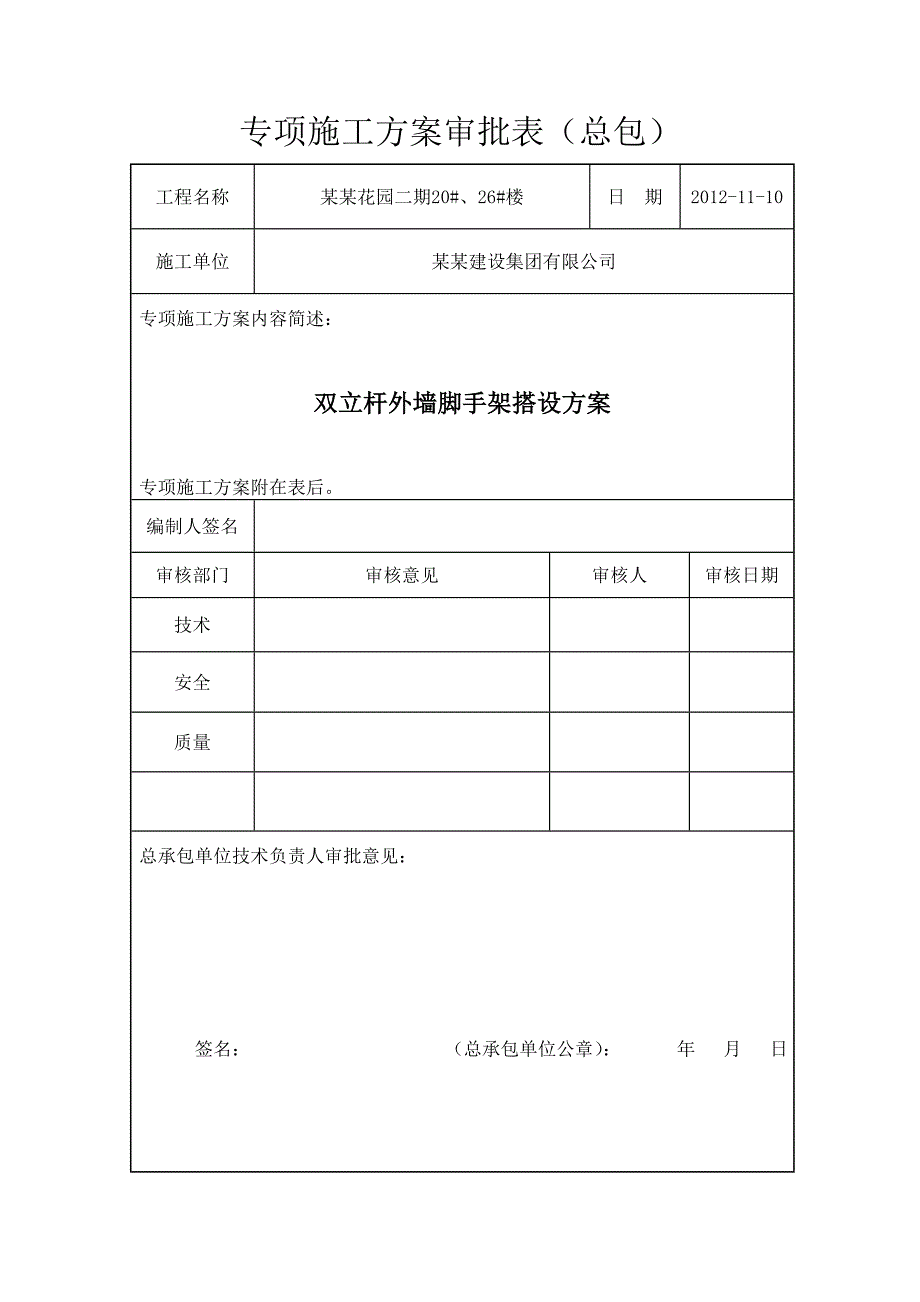

2、 总监理工程师：日期： 注：承包单位项目经理部应提前7日提出本报审表。专项施工方案审批表（总包）工程名称某某花园二期20#、26#楼日 期2012-11-10施工单位某某建设集团有限公司专项施工方案内容简述： 双立杆外墙脚手架搭设方案专项施工方案附在表后。编制人签名审核部门审核意见审核人审核日期技术安全质量总承包单位技术负责人审批意见： 签名： （总承包单位公章）： 年 月 日 某某市某某花园二期20#、26#楼工程双立杆式脚手架搭设方案编 制 人： 项目经理： 施工单位：某某建筑工程劳务有限公司某某花园二期20#、26#楼工程落地双排双立杆式脚手架搭拆施工方案一、工程概况本工程为某某花园二期
3、20#、26#楼工程，由某某市经济适用住房发展中心开发，江苏华海建筑设计有限公司设计，某某建设集团有限公司中标承建，某某建正监理有限公司监理。本工程为地下一层，地上十五层，总高度为43.950米，层高2.90米，总长度为69.2米，楼宽为24.9米，总面积13251，抗震八度设防，结构安全等级为二级，本工程结构形式为剪力墙结构。二、编制依据：1、根据施工图纸及建筑物高度的需要进行编制。2、建筑施工扣件式钢管、脚手架安全施工规程（JGJ130-2011）3、江苏省建筑安装工程施工技术规范脚手架工程（DB32/303-1999）4、建筑施工高空作业安全技术规范（JGJ80-91）5、建筑施工安全检
4、查标准（JGJ59-2011）和省级行业标准三、施工部署：1、成立安全领导小组，组长为项目经理陈建平，成员为各管理人员及各班组长。 2、搭设概况结合本工程结构形式，实际施工特点，建筑物四周搭设落地式全封闭的扣件式双排钢管脚手架，此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。荷载按装修荷载考虑。脚手架搭设采用双排双立杆。里立杆距结构外沿0.20米；排距（横距）为0.9米，柱距为1.8米，纵向水平杆步距为1.8米。四、构造要求及技术措施：1、扣件式钢管脚手架的构造要求及技术措施。（1）、地基基处理：四周回填土作为基础，所有的基础必须平整，基础上、底坐下设置垫板，其厚度不小于5厘米，布
5、设必须平衡，不得悬空。并在四周距外立杆50厘米处设排水明沟。（2）立杆本工程一至九层脚手架采用双排立杆，立杆接头采用对接扣件连接，立杆与纵向水平杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在同一高度错开的距离不小于50厘米；各接头中心距主节点的距离不大于60厘米。（3）纵向水平杆纵向水平杆置于横向水平杆之下，在立柱的内侧，用直角扣件与立柱扣紧；其长度大于3跨、不小于6米，同一步纵向水平杆四周要交圈。纵向水平杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于50厘米，各接头距立柱的距离不大于50厘米。（4）横向水平杆每一立杆与纵向水平杆相交
6、处（即主节点），都必须设置一根横向水平杆，并采用直角扣件紧在纵向水平杆上，该杆轴线偏离主节点的距离不大于15厘米。横向水平杆间距应与立杆柱距相同，且根据作业层脚手板搭设的需要 ，可在两立柱之间在等间距设置增设1-2根横向水平杆，其最大间距不大于75厘米。横向水平杆伸出外排纵向水平杆边缘距离不小于10厘米；伸出里排杆距结构外边缘15厘米，且长度不大于44厘米。上、下层横向水平杆应在立杆处错开布置；同层的相临横向水平杆在立柱处相向布置。（5）纵、横向扫地杆纵向扫地杆采用直角扣件固定在距底下皮20厘米处的立杆上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。 （6）剪刀撑本脚手架采用剪刀撑
7、的方式，随立柱、纵横向水平杆同步搭设，立杆部位采用单杆通长剪刀撑。剪刀撑每6跨设置一道，斜杆与地面的夹角在4560之间。斜杆相交点处于同一条直线上，并沿架高连续布置。剪刀撑的一根斜杆扣在立柱上，另一根斜杆扣在横向水平杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2至4个扣结点。所有固定点距主节点距离不大于15厘米，最下部的斜杆与立杆的连接点地面的高度控制在30厘米内。剪刀撑的杆件连接采用搭接，其搭接长度100厘米，并用不少于3个旋转扣件固定，端部扣件盖板的边缘至杆端的距离10厘米。（7）脚手架脚手架防护笆采用厚5厘米、宽35-45厘米、长度不少于3.5米的竹架板。首层满铺一层脚手架笆，三
8、层也要满铺一层脚手竹笆，六层满铺脚手竹笆并设置安全网及防护栏杆。脚手板应平铺、满铺、铺稳，接缝中设两根横向水平杆，各杆距接缝的距离均不大于15厘米。靠墙一侧的脚手板离墙的距离不应大于15厘米。拐角处两个方向的脚手板应重叠放置，避免出现探头现象。（8）连墙件采用预埋6圆钢于砼中，柔性连接，间隔两步三跨与脚手架、建筑物的连接。（9）防护设施脚手架要满挂全封闭式的合格密目安全网。密目网采用1.86.0米的规格，用网绳绑扎在纵向水平杆外立杆里侧。距地面两步脚手架以上每步设置一道18厘米高踢脚杆和一道90厘米高拦腰杆， 2、脚手架安全通道口的设置搭设6.0米2.5米6.0米（长宽高）的防护棚，上铺双层脚
9、手笆。在出入口两侧的内、外排单立杆处分别增设一根辅立杆，并高于门洞口12步，立柱用短管斜撑相互联系。五、安全防护措施1、结构临边防护措施在结构四周边沿内50厘米处设置全封闭式防护栏，使用材料均采用483.5钢管。其高度不低于1.2 米、立杆间距不大于2.5米、竖向每隔0.6米设一道通长纵向水平杆、设置双道栏杆，沿钢管长度方向刷红白间隔的油漆、挂醒目标志牌；护身栏杆四周满挂密目安全网、临边四周1米范围内不准堆料、停入机具。2、楼梯间防护措施楼梯的侧边利用脚手架做安全防护、架子立管从梯井内搭设，侧边沿楼梯坡度方向做一道1.2米高的双道防护栏，侧边底部设18厘米高的挡脚板。六、脚手架钢管脚手架搭设施
10、工工艺1、落地脚手架搭设的工艺流程为：场地平整、 夯实基础、材料配备、 定位设置通长脚手板、钢底座、纵向扫地杆、立杆 横向扫地杆、横向水平杆、纵向水平杆、剪刀撑、连墙杆、铺脚手板、搭防护栏杆、扎安全网 2、脚手架的拆除施工工艺 拆架程序应遵守由上而下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆横向水平杆、纵向水平杆、立杆等（一般的拆除顺序为安全网、栏杆、脚手板、剪刀撑、横向水平杆、纵向水平杆、立杆）。不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除纵向水平杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。所有
11、连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。，如附墙杆被拆除前，应加设临时支撑防止变形，拆除各标准节时，应防止失稳。当脚手架拆至下部最后一根长钢管的高度（约6.5米时，应先在适当位置搭临时抛撑加固，后拆连墙件。 七、安全施工技术措施 1、材质及其使用的安全技术措施扣件的紧固程度应在4050M，并不大于65NM，对接扣件的抗拉承载力为3KN，扣件上螺栓保持适当的拧紧程度。对接扣件安装时其开口应向内，以防进雨，直角扣件安装时开品不得向睛，以保证安全。各杆件端头伸邮扣件盖板边缘的长度不应小于100毫米。钢管有
12、严重锈蚀、压扁或裂纹的不得使用。禁止使用有变形、滑丝等现象的扣件。外脚手架严禁钢木混搭、禁止扣件、绳索、铁丝、竹蔑、塑料混 用。严禁将外径48毫米与51毫米的钢管混合使用。2、脚手架搭设的安全技术措施脚手架的基础必须经过硬化处理满足承载力要求，做到不积水、不沉陷，顶板基础的混凝土必须达到设计强度的75%以上才能施工。搭设过程中划出工作标志区，禁止进入、统一指挥、上下呼应、动作协调、严禁在无人指挥下作业。当解开与另 一人有关的扣件时必先告诉对方，并得到允许，以防坠落伤人。开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除 。脚手架及时与结构拉结或采用临时支顶，以保证搭
13、设过程安全，未完成脚手架在每日收工前，一定要确保架子稳定。脚手架必须配合施工进度搭设，一次搭设度不得超过相邻连墙件以上两步。在搭设过程中应由安全员、架子班长进行检查，验收和签证。每两步验收一次。3、脚手架上施工作业的安全技术措施结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班长和个人，未经同意不得任意拆除脚手架部件。严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3KN/，确保较大安全储备。结构施工时不允许多层同时作业，装修施工时同时作业层数不超过两层，临时性用的悬挑架的同时作业层数不超过1层。当作业层高出其下连墙件3.6米以上、且其上尚无连墙件时，应采取
