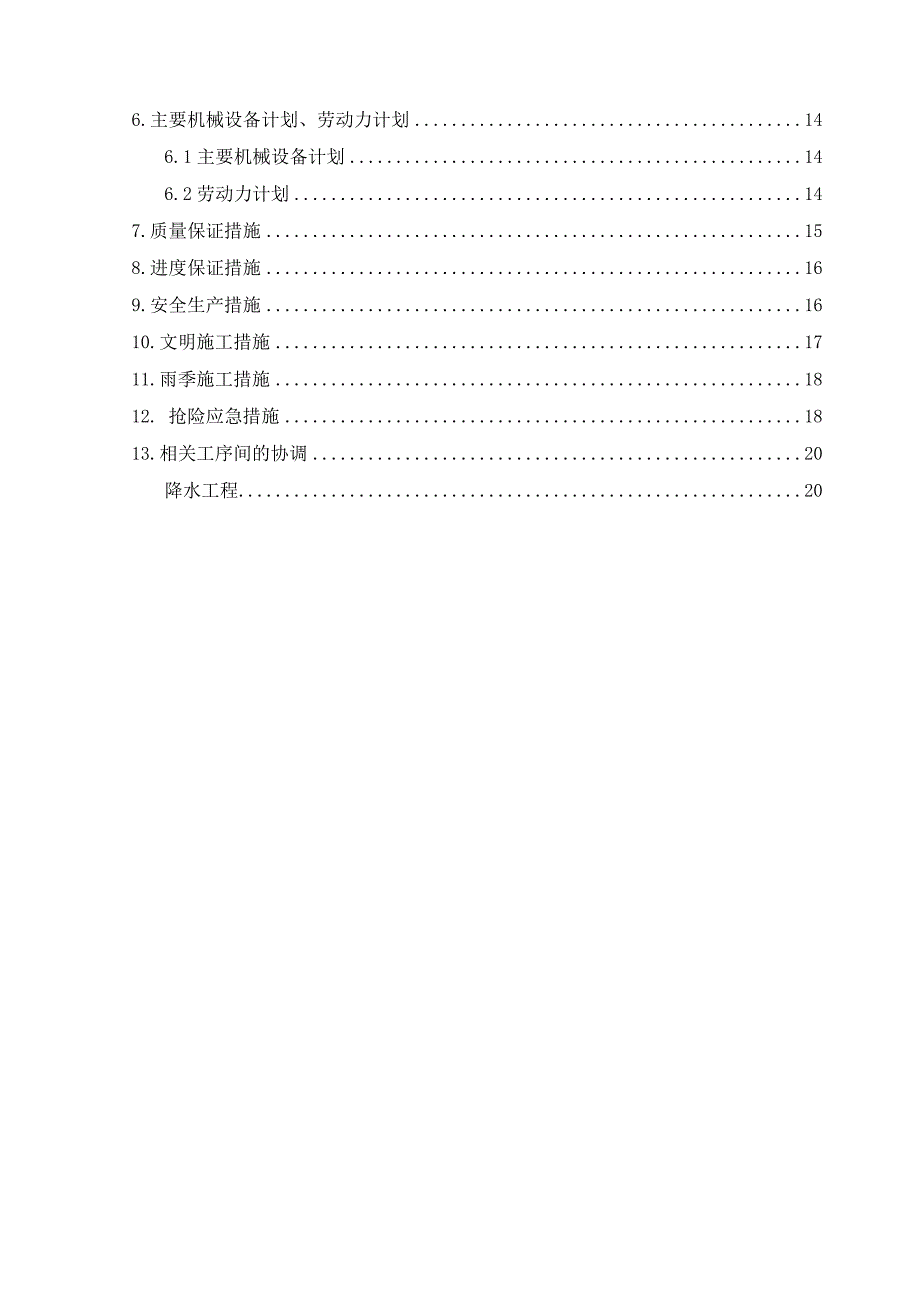

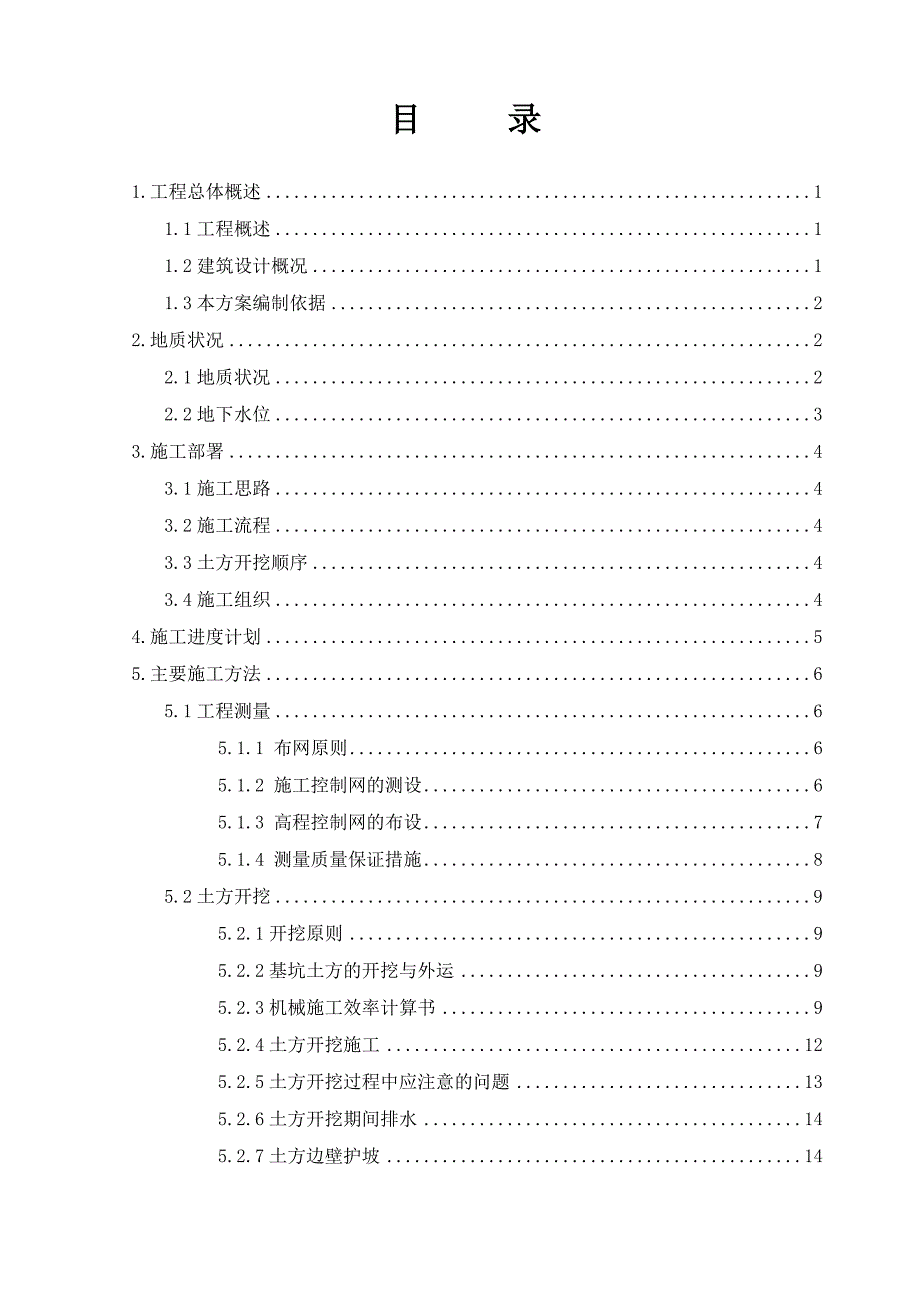

1、目 录1.工程总体概述11.1工程概述11.2建筑设计概况11.3本方案编制依据22.地质状况22.1地质状况22.2地下水位33.施工部署43.1施工思路43.2施工流程43.3土方开挖顺序43.4施工组织44.施工进度计划55.主要施工方法65.1工程测量65.1.1 布网原则65.1.2 施工控制网的测设65.1.3 高程控制网的布设75.1.4 测量质量保证措施85.2土方开挖95.2.1开挖原则95.2.2基坑土方的开挖与外运95.2.3机械施工效率计算书95.2.4土方开挖施工125.2.5土方开挖过程中应注意的问题135.2.6土方开挖期间排水145.2.7土方边壁护坡146.主

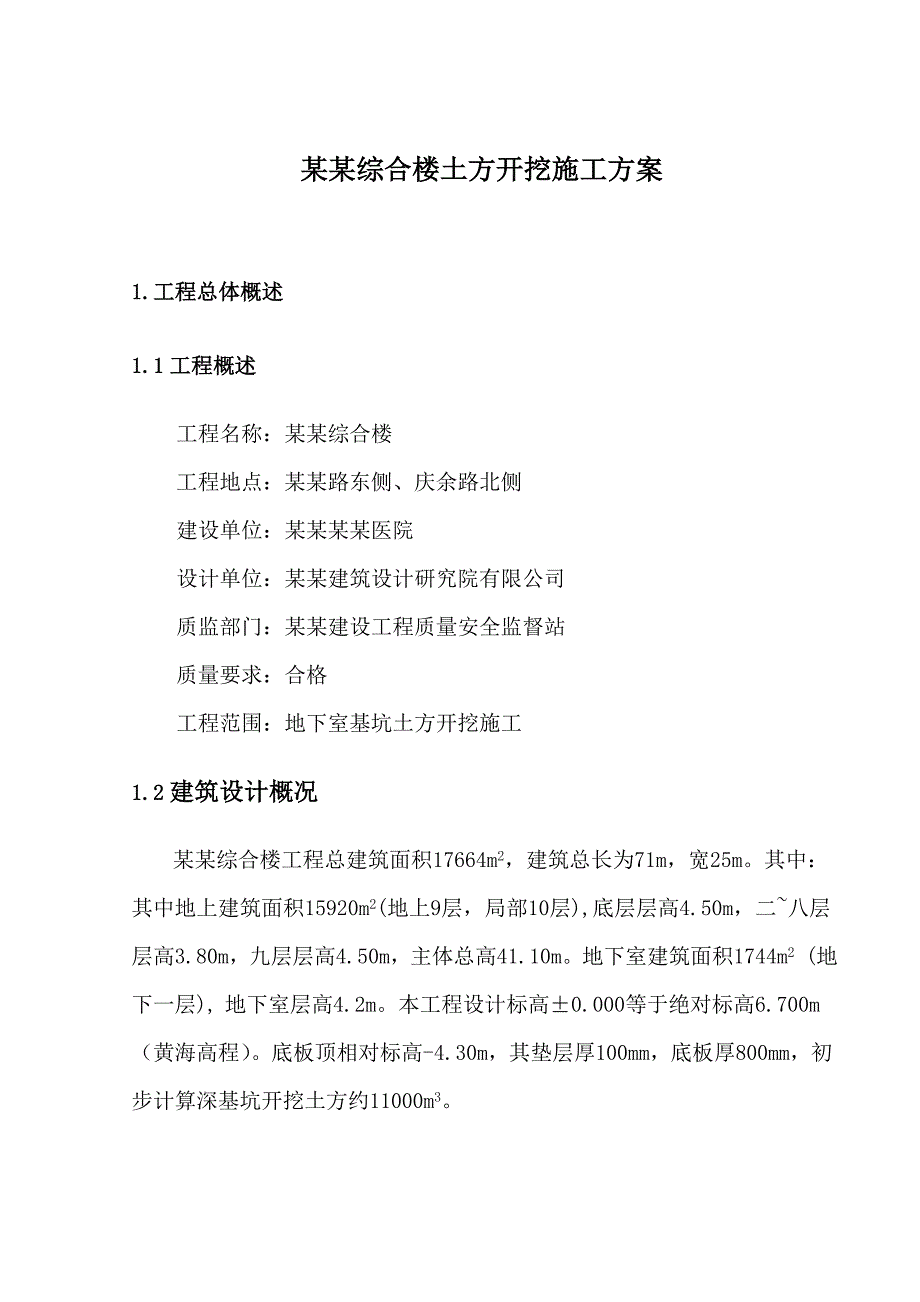

2、要机械设备计划、劳动力计划146.1主要机械设备计划146.2劳动力计划147.质量保证措施158.进度保证措施169.安全生产措施1610.文明施工措施1711.雨季施工措施1812. 抢险应急措施1813.相关工序间的协调20降水工程20某某综合楼土方开挖施工方案1.工程总体概述1.1工程概述工程名称：某某综合楼工程地点：某某路东侧、庆余路北侧建设单位：某某某某医院设计单位：某某建筑设计研究院有限公司质监部门：某某建设工程质量安全监督站质量要求：合格工程范围：地下室基坑土方开挖施工1.2建筑设计概况 某某综合楼工程总建筑面积17664m2，建筑总长为71m，宽25m。其中：其中地上建筑面积
3、15920m2(地上9层，局部10层),底层层高4.50m，二八层层高3.80m，九层层高4.50m，主体总高41.10m。地下室建筑面积1744m2 (地下一层), 地下室层高4.2m。本工程设计标高0.000等于绝对标高6.700m（黄海高程）。底板顶相对标高-4.30m，其垫层厚100mm，底板厚800mm，初步计算深基坑开挖土方约11000m3。土方量计算式：V=1/3*3.09*（2557.23+3133.52+）=8777.14m3 加深部分： 459.62m3 小计：8777.14+459.62=9236.76m3V2=1/3*3.86*（2557.23+3385.32+）=11
4、431.82m3 加深部分： 459.82m3 小计：11431.82+459.82=11891.44m31.3本方案编制依据根据某某综合楼工程设计图纸。国家和行业颁布的有关现行施工规范和标准。省、市有关建筑工程现场文明施工管理办法。我公司现时的施工管理模式及设备、材料配备情况。我公司同类工程经验及成果。2.地质状况2.1地质状况 1层表土：灰色，湿，松散，上部夹大量植物根茎，下部以粉土为主，场区普遍分布，厚度：0.61.7m，平均1.12m；层底标高3.494.61m，平均4.09m；层底埋深：0.61.7m，平均1.12m。该层土全场分布，工程特性差，基坑开挖时需清除。 2层粉土夹粉砂：灰
5、色，很湿，稍密，粉土颗粒成份以粉粒为主要，含云母碎屑，切面无光泽，韧性低，干强度低，摇振反应迅速；粉砂主要矿物成份为石英、长石、云母碎屑等，摇振反应迅速。厚度：7.309.20m，平均8.23m；层底标高：-4.59-3.30m，平均-4.15m；层底埋深：8.59.8m，平均9.35m。该层土全场分布，层厚较稳定，土质较均匀，力学性能一般。 3层粉砂：青灰色，饱和，中密，主要矿物成份为石英、长石、云母碎屑等，摇振反应迅速。厚度：0.411.50m，平均8.93m；层底标高：-14.824.99m，平均-13.08m；层底埋深：10.220.00m，平均18.28m。该层土全场分布，层厚较稳定
6、，土质较均匀，力学性能好。 4层粉细砂：青灰色，饱和，中密，主要矿物成份为石英、长石、云母碎屑等，摇振反应迅速。厚度：5.615.8m，平均7.6m；层底标高：-20.9120.40m，平均-20.68m；层底埋深：25.626.1m，平均25.88m。该层土全场分布，层厚较稳定，土质均匀性较差，力学性能好。2.2地下水位 根据某某综合楼岩土工程勘察报告显示，本工程地下水初见水位埋深平均为2.3m；地下水初见水位标高平均为2.90m，稳定水位埋深平均为2.4m；地下水稳定水位标高平均为2.8m。常年地下水位变迁幅度约1.6m。基坑围护设计参数表土层编号土层名称层底埋深(m)容重r0kN/m3含
7、水量%渗透系数cm/skvkh2粉土夹粉砂8.59.818.332.55.62E-046.19E-043粉砂19.720.018.928.06.35E-047.02E-043.施工部署3.1施工思路基坑开挖深度以3.9m为主，土质为砂性土，地下水较丰富，自稳性 一般，由于场区地下水位埋藏较浅，基坑开挖前进行降水处理，降水深度超过基底埋深0.5m以上再进行开挖，开挖时采用踏步式放坡开挖，坡度采用1：0.75.根据勘测报告，基坑东侧填土较深，开挖时需注意坑壁稳定性，坑壁采用砂浆挂网保护，防止雨水及地表水对坑壁的冲刷，如在挖土时其它地方出现松软边壁应进行护坡处理。施工现场场地狭窄，现场无场地可用来积
8、土，所有开挖的土方全部运离施工现场，并堆放到事先选定的地点。地面修设排水沟，防止地面雨水、施工废水等流入基坑内。3.2施工流程降水挖土开沟槽浇筑底板垫层3.3土方开挖顺序土方开挖由东侧向西依次开挖3.4施工组织根据本工程规模和特点，组建了强大的项目管理机构即项目经理部，由我公司委派具有丰富现场施工管理经验的项目经理，配备一位总工程师，同时还配有施工技术、安全、机械设备、质量、计划、预算等方面的专业技术人员，使项目实现全面质量管理，以确保施工工序受控，建造业主满意工程。项目部组织机构网络如下图：项目经理：沙新华生产负责：王天春技术总工：潘爱民施工员陈孝国质检员王天春资料员贾华预算员张光明财会员赵
9、发林材料员丁有平安全员沙建中设备员陈建宫试验员沈志刚调度王天春保管员张永祥施工班组4.施工进度计划计划工期20天，其中包括深井井点打设及降水等技术间歇时间，用于大量土方的开挖时间约12天（雨期工期顺延）。5.主要施工方法5.1工程测量该工程占地面积较大，场地比较平坦通畅，这对施工平面控制网的布设比较有利，考虑该工程的实际情况采用外控法，一次性建立统一的平面施工控制网。5.1.1 布网原则先整体，后局部，高精度控制低精度；控制点要选在拘束度大、安全、易保护的位置，通视条件良好，分布均匀。5.1.2 施工控制网的测设控制点引测根据常规施工，甲方应至少给出二个城市高程点，我项目并据此在场区内引测3个
10、控制点，要求埋深1.5米，用砼浇注并以钢柱作标记，并测定高程作为工程定位放线依据，精度限差要求如下表：等级导线长度平均边长测角误差方位角闭合差导线相对闭合差二等1.0(km)200(m)10()20 ()1/10000控制网布设依据场内导线控制点，沿距建筑物基坑边坡线约2 米远位置测设各轴线方向控制基准点，埋设外控基准点，要求埋深0.5m，并浇注砼稳固。控制网加密和施工放线垫层施工完成后，要根据施工控制网精确测定建筑物位置，并进行控制网加密，各轴线交点要以红三角作标记，要求轴线间距、线垂直角必须附合规范要求。轴线控制网的精度等级及测量方法根据工程测量规范要求控制网的技术指标必须符合下表的规定。
11、等 级测角中误差()边长相对中误差二 级121/15000建筑坐标系的建立为便于施工中测量数据计算，需要建立建筑坐标系。施工中的数据计算，放样工作均应以此坐标系为依据。5.1.3 高程控制网的布设高程控制网起始依据：高程控制网依据业主提供场区内高程控制基点测设。高程控制网的布设考虑到施测方便，高程控制网拟布设在基坑周边转角部位，100100mm木方打入地下约1米深度，在该竖平面上涂上红色“”标志，并在旁侧注明相对标高。高程控制网的精度等级及测量方法。根据工程施工测量规范标高控制网拟采用四等水准测量方法测定。水准测量的主要技术要求应符合下表的规定。等 级每公里高差中数偶然中误差往返较差附合差四 等5mm20 注：L为附合路线或闭合环线长度（以mm计）测量仪器选用DS3型水准仪，往返观测。水准观测的技术要求符合下表的规定。等级视线长度视线高度前后视距差前后视距累积差四等100m0.2m3m10m基坑标高的控制本工程土方机械开挖，只留一步（30cm厚）人工清理土方，清理至设计承台底标高处。在土方施工预留清底的30cm层面上，每隔3米设水平桩控制基底标高。土方开挖时派专人测量基底土层开挖标高，防止超挖。5.1.4 测量质量保证措施建立整个场区测量控制网，控制点采用钢制强制归心测站。测量作业的各项技术按工程测
