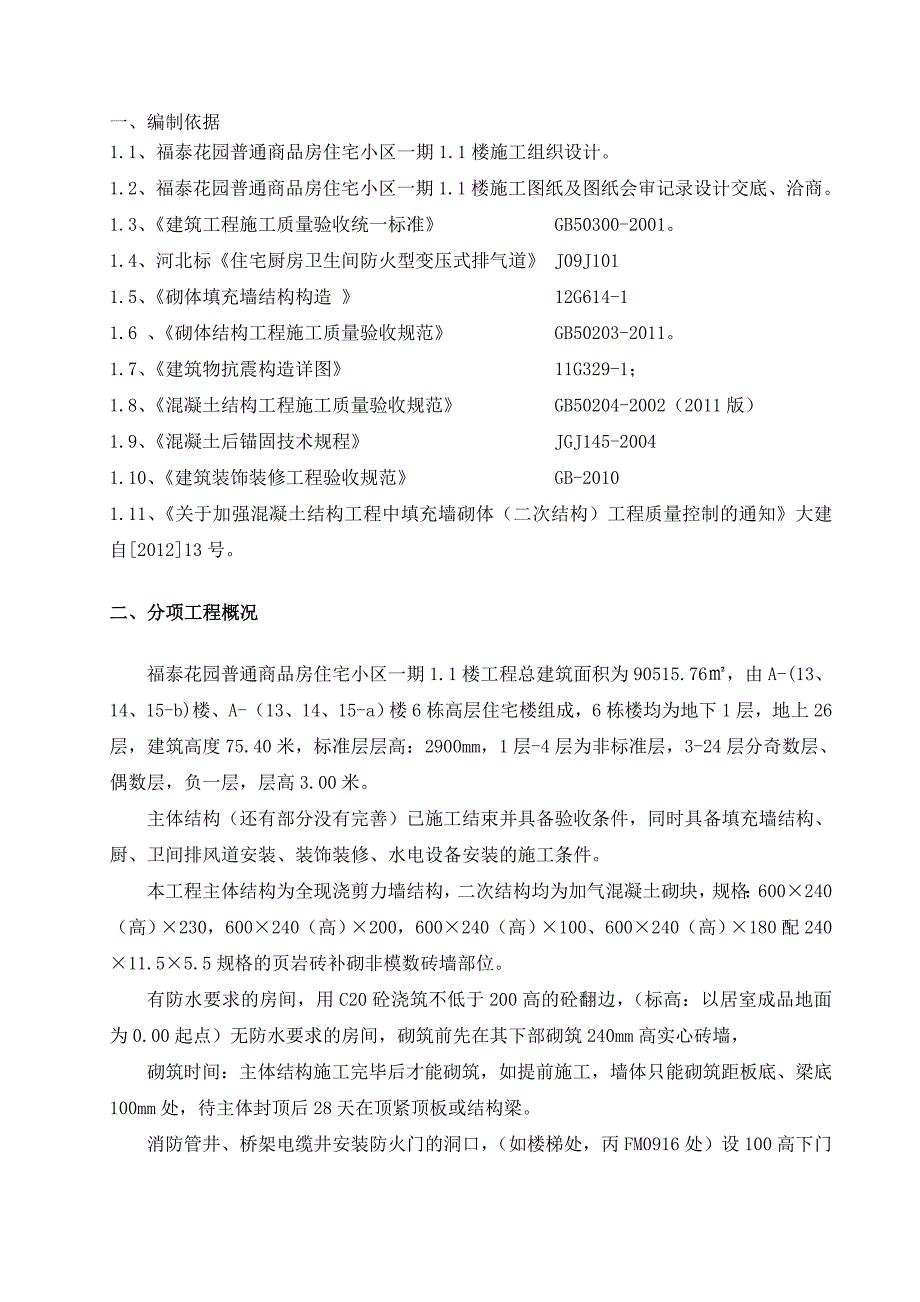

1、目 录一、编制依据2二、分项工程概况2三、施工安排33.1进度计划安排33.2施工现场安排33.3劳动力安排4四、施工准备44.1技术准备44.2机械、用具准备54.3材料准备6五、施工方法6六、加气混凝土砌块施工方案22七、墙体布置与构造24八、砌筑前准备工作与验收要点26九、为保证粉刷时墙休不开裂，粉刷施工与验收要点30十、成品保护措施32十一、安全注意事项：33十二、环保措施：33一、编制依据1.1、福泰花园普通商品房住宅小区一期1.1楼施工组织设计。1.2、福泰花园普通商品房住宅小区一期1.1楼施工图纸及图纸会审记录设计交底、洽商。1.3、建筑工程施工质量验收统一标准 GB50300-
2、2001。1.4、河北标住宅厨房卫生间防火型变压式排气道 J09J1011.5、砌体填充墙结构构造 12G614-1 1.6 、砌体结构工程施工质量验收规范 GB50203-2011。1.7、建筑物抗震构造详图 11G329-1；1.8、混凝土结构工程施工质量验收规范 GB50204-2002（2011版）1.9、混凝土后锚固技术规程 JGJ145-20041.10、建筑装饰装修工程验收规范 GB-2010 1.11、关于加强混凝土结构工程中填充墙砌体（二次结构）工程质量控制的通知大建自201213号。 二、分项工程概况福泰花园普通商品房住宅小区一期1.1楼工程总建筑面积为90515.76，由
3、A-(13、14、15-b)楼、A-（13、14、15-a）楼6栋高层住宅楼组成，6栋楼均为地下1层，地上26层，建筑高度75.40米，标准层层高：2900mm，1层-4层为非标准层，3-24层分奇数层、偶数层，负一层，层高3.00米。主体结构（还有部分没有完善）已施工结束并具备验收条件，同时具备填充墙结构、厨、卫间排风道安装、装饰装修、水电设备安装的施工条件。本工程主体结构为全现浇剪力墙结构，二次结构均为加气混凝土砌块，规格：600240（高）230，600240（高）200，600240（高）100、600240（高）180配24011.55.5规格的页岩砖补砌非模数砖墙部位。有防水要求的
4、房间，用C20砼浇筑不低于200高的砼翻边，（标高：以居室成品地面为0.00起点）无防水要求的房间，砌筑前先在其下部砌筑240mm高实心砖墙，砌筑时间：主体结构施工完毕后才能砌筑，如提前施工，墙体只能砌筑距板底、梁底100mm处，待主体封顶后28天在顶紧顶板或结构梁。消防管井、桥架电缆井安装防火门的洞口，（ 如楼梯处，丙FM0916处）设100高下门槛，（建筑标高）。地下室配电室有防火门，具体做法详技术交底。每层100、500的门垛用C20砼直浇，过梁上使用加气混凝土砌块，在墙的中间部位加砼压梁，厚度100，抱框柱，墙厚100，构造柱最小厚度截面尺寸200墙厚。砌筑项目的划分：地下室加砌块砌筑
5、。含-3.00米以下实心砖砌筑另详 外墙填充墙砌筑。1到4层的砼结构外墙厚度250， 外墙填充墙砌筑。5到26层的砼结构外墙厚度200，外墙露台洞口建筑与结构不符，待与设计部门联系。 屋顶外墙砌筑，涉及到墙体底部实心砖高度及防水檐的留设。 楼梯间防火隔墙200厚砖砌筑。设三处构造柱。三、施工安排3.1进度计划安排由于结构已基本完成，2013年11月已进行了部分二次结构施工，（部位1至14层，）二次结构施工采用样板引路的方法，样板间位置：A15a楼，A13b楼： 二层 。 计划2014年3月下旬开始进行样板间的施工，样板间施工结束后，即组织人员进行第一阶段地下室至10层填充墙砌筑，第二阶段10层
6、以上填充墙砌筑。通风道施工安排在2014年4月30日开始。施工顺序：隔墙砌筑应在主体结构分阶段验收完毕后，由下而上逐层砌筑，以防止下层结构梁、板承受上层以上的荷载，或采用各层砌体沉实后再收顶填嵌的方法。3.2施工现场安排填充结构施工用砂浆采用现场搅拌砂浆,强度等级：M5混合砂浆，随拌随用，混凝土采用预拌混凝土、小推车进行水平运输的方法，垂直运输机械每楼采用一部外用施工电梯，塔吊吊运配合施工。搅拌机、施工升降机位置、现场水泥库、砂石料场、砌体材料堆放参见装修阶段平面布置图。水泥、砂石料、砌块、通风道等材料按施工进度分批进场，以满足工程施工的需要。施工升降机安装、使用及塔吊的运行必须严格按照已审批
7、的施工方案施工，保证符合安全技术要求。室内砌体施工时采用铁凳用作临时脚手架。3.3劳动力安排二次结构施工采用综合作业队进行施工的方法，做到统一领导，分工明确，配合密切，劳动力安排见下表：劳动力需用量计划表工种管理人员砌筑工钢筋工普工木摸工电焊工安装工架子工人数69010108246四、施工准备4.1技术准备1）主体结构施工完毕，（质量合格并已通过预验收或总公司内部自检）。认真熟悉建筑施工图纸，根据设计图纸要求和国家现行规范及工艺规程编制二次结构砌筑施工方案并向班组进行技术交底，进行样板间的施工。2）每层楼面要弹出墙身线、构造柱位置线、水平系梁位置线、拉结筋位置线、门窗洞口位置线、管道预留洞位置
8、及标高线，经复核符合设计图纸要求，并办理预检手续。样板间放线后经监理、业主验收，如与结构不符时，可通过监理、业主共同洽商变更后进行适当的调整，变动较大处经设计认可。3）由业主、监理、施工方共同做好砌体材料、排风道等材料的选样、订货工作，材料进场后并及时报监理、业主审核批准。4）根据设计图纸要求，提前做好砂浆（水泥混合砂浆M5）、混凝土（C20）的材料选定和供货单位选定工作。申请（水泥混合砂浆M5）、混凝土（C20）的配合比。5）做好原材料试验、检验工作：a：加气块砌块隔墙： 每1万块为一验收批，不足1万块也按一批计。每批从尺寸偏差和外观质量检验合格的砖中随机抽取抗压强度试验试样一组（5块），出
9、厂时应提供产品合格证。b：水泥： 同一水泥厂家生产同期出厂的同品种、同强度等级、同一出厂编号的袋装水泥为一验收批，但一验收批的总量不得超过200t。随机从不少于20袋中各取等量水泥，经混拌均匀后再从中称取不少于12kg的水泥作为试样。c：砂：以同一产地、同一规格每400m3或600t为一验收批，不足400m3或600t也按一批计。每一验收批取样一组（20kg）。取样部位应均匀分部，在料堆上从8个不同部位抽取等量试样（每份11kg）。然后用四分法缩至20kg，取样前先将取样部位表面铲除。e：碎石：以同一产地、同一规格每400m3或600t为一验收批，不足400m3或600t也按一批计。每一验收批
10、取样一组。一组试样40kg(最大粒径10、16、20mm)或80kg（最大粒径31.5、40mm）取样部位应均匀分布，在料堆上从五个不同的部位抽取大致相等的试样15 份（料堆的顶部、中部、底部）。每份5-40kg，然后缩分到40kg或80kg送试。4.2机械、用具准备隔墙砌筑用工具：磅秤、手推车、胶皮管、5mm筛子、铁锹、灰桶、喷水壶、皮数杆、托线板、线坠、水平尺、小白线、瓦刀、大铲、铁锨工具袋，2m托线板、无齿锯、撬棍、笤帚、水桶、钢丝刷、灰槽、抹子、木楔、手锤、橡皮锤、软毛刷、冲击钻或电锤等。主要施工机械设备需用量一览表名 称单 位数 量备 注搅 拌 机台6制作砂浆、砼 施工升降机台6垂
11、直 运 输塔 吊台2配合垂直运输砂 浆 机台6备 用电 锤台6化学植筋打孔用水 泵台6/测量仪器：序号仪器名称型号生产厂家年检情况数量01电子经纬仪DJD2-C北京博飞仪器股份有限公司已检测合格102自动安平水准仪DZS3-1北京博飞仪器股份有限公司103自动安平水准仪DSA系列天津通立达测绘仪器厂104塔尺LTC5米华昌测绘仪器厂205钢卷尺50米浙制02810122206钢卷尺5.0天津雄狮公司制造507全站仪RTS-860浙江瑞德仪器有限公司108激光投线仪LXZ天津通立达测绘仪器厂1注：消防管线：采用结构施工用消防管线，消防泵为80m扬程。临时用电每楼每层设置一台二级配电箱。4.3材料
12、准备根据施工图纸进行工程量计算，确定材料种类及各阶段材料用量，进行定货采购，与厂家签定供货合同，确保工程施工顺利进行。加气混凝土空心砌块：规格为600（长）240（宽）240（高）、600（长）180（宽）250（高）、600250（高）100三种。.页岩砖规格：240x115x53mm，用于墙底砌筑皮数找零。拉结钢筋：构造柱、过梁、拉接筋钢筋规格主要为HPB3006、HRB40012。钢筋固定方法采用化学植筋法，选用众固结构胶（结构胶要有出厂合格证，材料进场后要采取现场取样试验）。排风道：选用图集为河北省住宅厨房卫生间防火型变压式排风道J09101变截面排风道。PCH II30，截面尺寸60
13、0400。PWK II25，截面尺寸430300。五、施工方法5.1施工顺序楼面测量放线 构造柱、抱框、水平系梁、墙体拉结筋固定 基座混凝土 排风道安装隔墙板安装 隔墙砌筑（水电管预埋） 构造柱、抱框、水平系梁、过梁钢筋、支模 浇筑混凝土 拆模清理 质量验收。5.2测量放线楼面隔墙测量放线时应按结构施工时主轴控制线进行，应保证各轴线间的水平距离相等且方正。放线后，验收。平面控制时应在楼面上弹出墙身线、构造柱位置线、抱框（门窗洞口）位置线、墙面上水电预留洞口的位置线，相对应的构造柱与顶面梁板的位置采用挂垂直线的方法进行控制。高度控制时应根据建筑标高1米线进行控制，垂直墙或柱上应标出混凝土基座、各
14、道拉结筋、水平系梁、门窗过梁的位置线，保证本单元标高相等。皮数杆上除此内容外，在各拉结筋位置线之间应标出砌块的皮数（三皮）。除设计注明洞口高度外，室内填充结构墙上门洞高度按建筑高度2100mm控制。5.3 植筋法拉结构造施工5.3.1构造柱、抱框、水平系梁、墙体拉结筋等与主体结构的拉结采用化学植筋时做法如下:由植筋单位提供相关技术文件及施工现场的技术指导工作，材料选用采用JCT-1型植筋胶或JCT-5型注射式植筋胶，或JGN型植筋结构胶，并配备钻孔机械、清孔工具等。化学植筋的施工温度范围：-150C500C，本工程结构混凝土强度等级为C35、C40,其中17.320以上均为C35。主要植筋规格为6.5、12、12。植筋胶力学性能及植筋主要技术参数如下表：植筋胶力学性能一览表序号项目单位试验结果备注1
