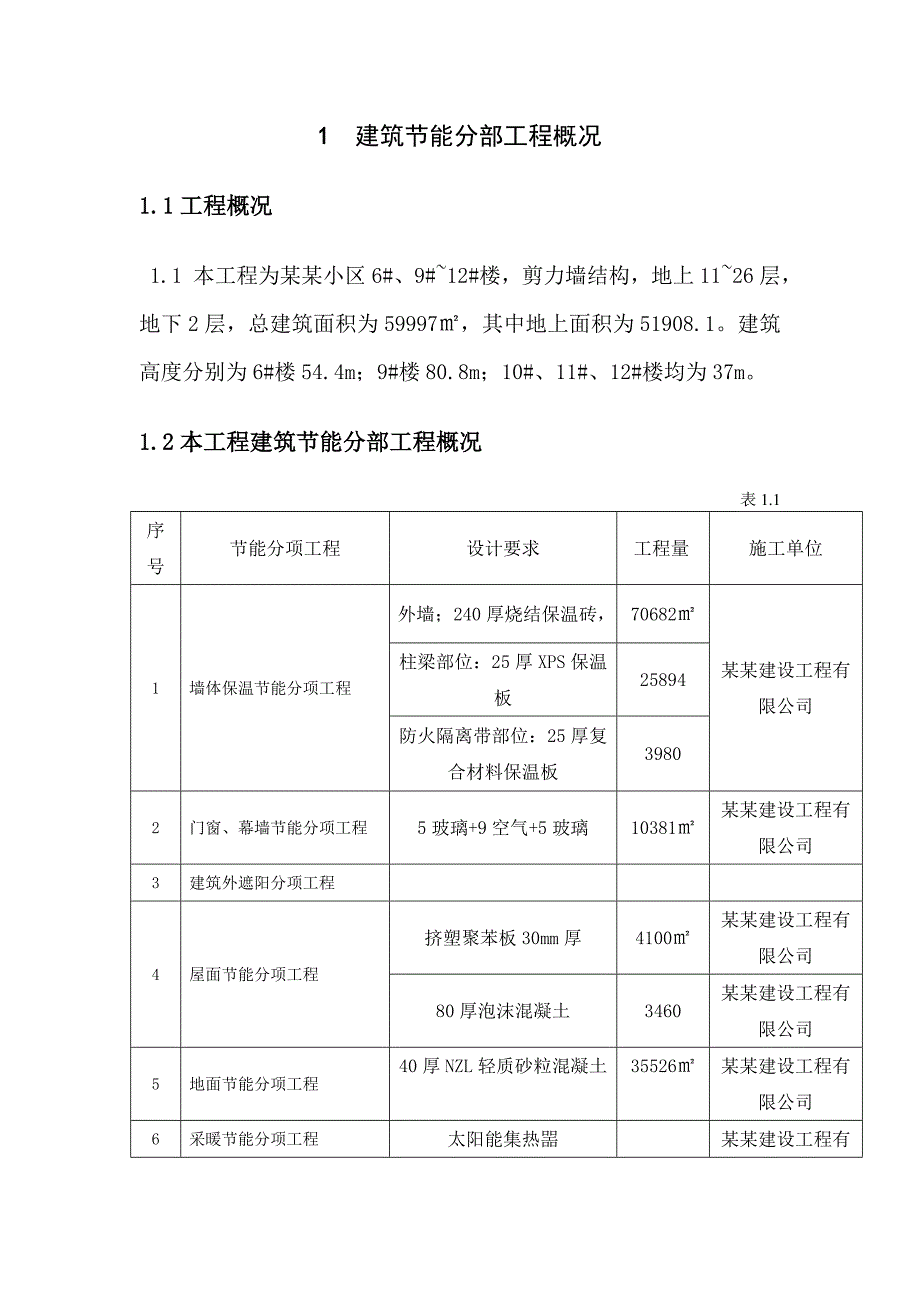

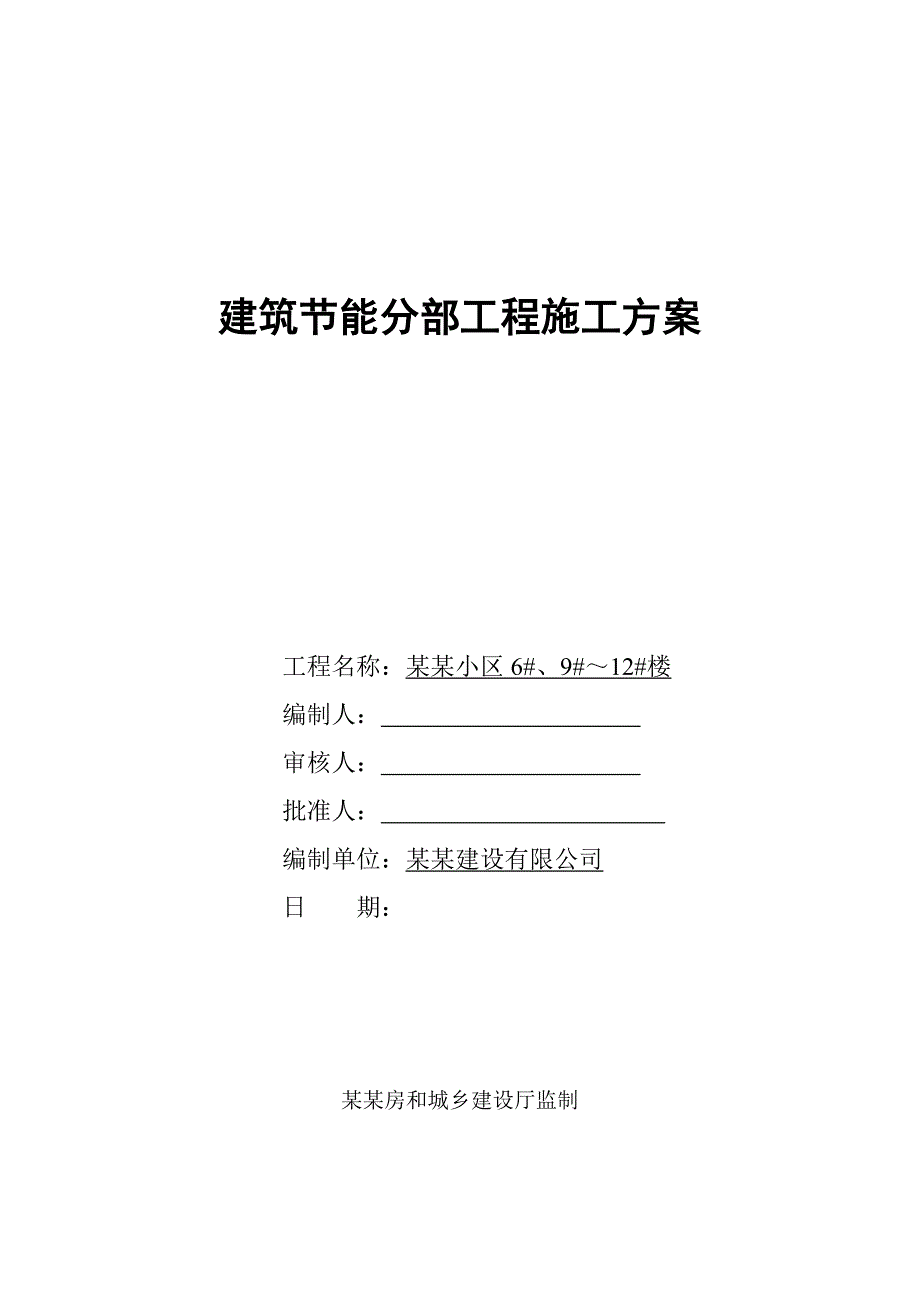

1、建筑节能分部工程施工方案工程名称：某某小区6#、9#12#楼编制人： 审核人： 批准人： 编制单位：某某建设有限公司日 期： 某某房和城乡建设厅监制1 建筑节能分部工程概况1.1工程概况 1.1 本工程为某某小区6#、9#12#楼，剪力墙结构，地上1126层，地下2层，总建筑面积为59997，其中地上面积为51908.1。建筑高度分别为6#楼54.4m；9#楼80.8m；10#、11#、12#楼均为37m。1.2本工程建筑节能分部工程概况表1.1序号节能分项工程设计要求工程量施工单位1墙体保温节能分项工程外墙；240厚烧结保温砖，70682某某建设工程有限公司柱梁部位：25厚XPS保温板258

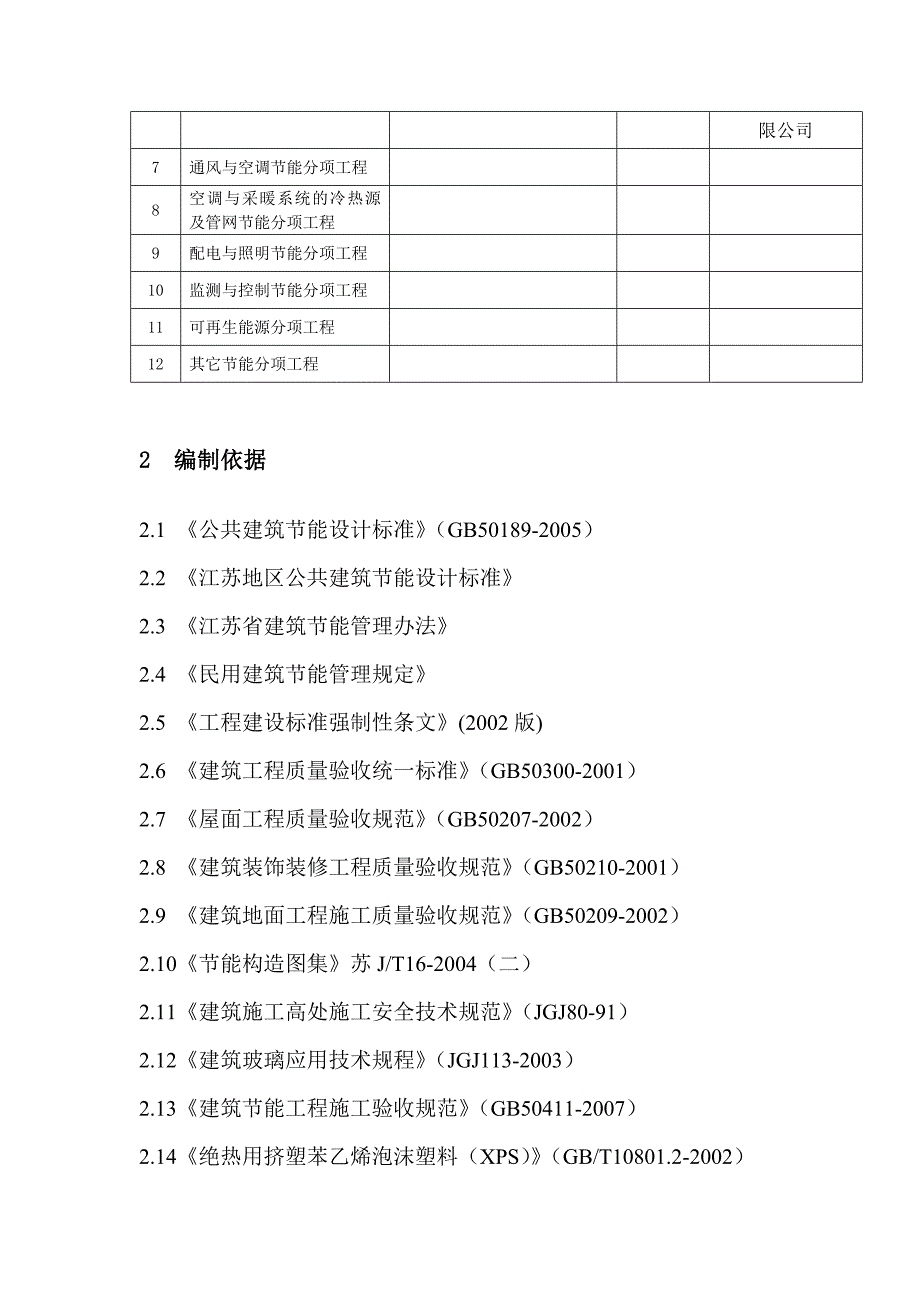

2、94防火隔离带部位：25厚复合材料保温板39802门窗、幕墙节能分项工程5玻璃+9空气+5玻璃10381某某建设工程有限公司3建筑外遮阳分项工程4屋面节能分项工程挤塑聚苯板30mm厚4100某某建设工程有限公司80厚泡沫混凝土3460某某建设工程有限公司5地面节能分项工程40厚NZL轻质砂粒混凝土35526某某建设工程有限公司6采暖节能分项工程太阳能集热噐某某建设工程有限公司7通风与空调节能分项工程8空调与采暖系统的冷热源及管网节能分项工程9配电与照明节能分项工程10监测与控制节能分项工程11可再生能源分项工程12其它节能分项工程2 编制依据2.1 公共建筑节能设计标准（GB50189-200
3、5）2.2 江苏地区公共建筑节能设计标准2.3 江苏省建筑节能管理办法2.4 民用建筑节能管理规定2.5 工程建设标准强制性条文(2002版)2.6 建筑工程质量验收统一标准（GB50300-2001）2.7 屋面工程质量验收规范（GB50207-2002）2.8 建筑装饰装修工程质量验收规范（GB50210-2001）2.9 建筑地面工程施工质量验收规范（GB50209-2002）2.10节能构造图集苏J/T16-2004（二）2.11建筑施工高处施工安全技术规范（JGJ80-91）2.12建筑玻璃应用技术规程（JGJ113-2003）2.13建筑节能工程施工验收规范（GB50411-200
4、7）2.14绝热用挤塑苯乙烯泡沫塑料（XPS）（GB/T10801.2-2002）2.15 本工程施工图纸2.16 经批准的本工程施工组织设计2.17 江苏省其它相关地方标准与规定等2.18 本公司所拥有的技术装备、自身素质等自身条件，以及公司ISO9001企业质量标准文件、标化现场管理的有关细则。2.19 企业项目管理手册3 施工管理组织机构图4 施工方案4.1 墙体节能 建筑节能分项工程4.1.1材料、设备及部品进场计划见表4.1表4.1名称规格数量主要技术指标复验项目烧结保温砖外墙240厚70682满足DGJ32/TJ78-2013要求导热系数、抗压强度XPS保温材料25厚B1级2589
5、4满足DGJ32/J19-2007要求导热系数复合材料保温板25厚A级398010CJ16导热系数界面剂38250kg满足DGJ32/J19-2007要求拉伸粘结强度抗裂砂浆XR-KL-015016Kg满足DGJ32/J19-2007要求拉伸粘结强度钢丝网0.9*12.7*12.731250满足DGJ32/J19-2007要求丝径、焊点抗拉力、镀锌层质量网格布5*5mm160g/3900满足DGJ32/J19-2007要求耐碱拉伸断裂强力锚栓8*801750套满足DGJ32/J19-2007要求抗拉承载力4.1.2施工机具准备（1）电动搅拌器、搅拌灰盘、灰斗，垂直运输机具（外用施工电梯或提升架
6、），水平运输手推车，冲击钻等。（2）常用抹灰工具及抹灰检测工具，放线工具、线锤、水桶、剪子、铁锨、扫帚、托线板、方尺、钢板尺等。4.1.3操作工艺施工操作执行的标准：（1）烧结淤泥非承重保温砖自保温墙体系统应用技术规程DGJ32/TJ78-2013（2）建筑节能工程施工质量验收GB50411-2007。（3）外墙外保温工程技术规程JGJ144-2008。混凝土外墙面验收1、工艺流程材料准备XPS保温层施工吊垂线，做灰饼、护角套方，弹控制线保温施工整体验收第一遍抗裂砂浆第二遍抗裂砂浆外饰涂料施工基层墙体涂刷界面剂锚固件打眼竣工验收基层墙面处理配制界面剂XPS保温材料准备挂网锚固2、准备工作（1）
7、材料、设备进入施工现场时，查验、检查方法：观察、尺寸检查；检查产品合格证、出场检测报告和有效期内的形式检验报告；按进场批次，每批随机抽取3个试样进行检查；质量证明文件应按照其出场检验批进行核查。（2）材料进入施工现场卸车、堆放时，为避免材料破损所采取的措施：对易碎材料卸车时注意轻拿轻放，所有材料应在库房存放，注意通风、防潮，严禁雨淋。如露天存放，必须加覆盖。各类材料应分类堆放，并挂牌表明材料名称。（3）定位放线、放线的依据、方法、要求：根据建筑立面设计和外墙外保温技术要求，在门窗洞口及伸缩缝、装饰线处弹水平、垂直控制线；在外墙阴阳角及其他必要处挂出垂直基准控制线，弹出水平控制基线。3、施工操作
8、（1）对基层的处理要求：门窗框四周要进行堵缝，不同墙体交接处采用特殊材料和钢丝网或玻纤布进行加固处理。墙面应清理干净，无油渍、浮尘等，高度大于等于10mm的表面凸起物应铲平，表面下凹面积大于0.1平方地方应用水泥砂浆抹平，确保基层坚实、平整。（2）对材料的拌合（如粘结剂、砂浆等）要求：按产品使用说明书配制，拌合好的材料宜在2-4小时内用完，注意防暴晒和防风。（3）对首次施工、操作基点的要求：对于采用相同建筑节能设计的房间和构造做法，应在现场采用相同材料和相同工艺制作样板间或样板件，经有关各方确认后方可进行施工。（4）对冷、热桥施工的措施：1、外墙附墙或挑出部件如梁、过梁、柱、附墙柱、女儿墙、外
9、墙装饰线、墙体内箱盒、管线等，应按设计要求采取隔断热源或节能保温措施。2、施工产生的墙体缺陷如穿墙套管、脚手眼、孔洞等，应采取隔断热桥的保温密封修补措施。（5）对锚固件的锚固要求：1、位置锚固件个数：11层每平方米约6个，15层至26层每平方米约8个；3、锚固件加密：阳角、孔洞边缘、檐口下、门窗洞口四周在水平、垂直方向2m范围内加密，距基层边缘不小于60mm，间距不大于300mm；4、自攻螺丝应拧紧并将工程塑料膨胀钉的帽子与XPS板表面齐平或略拧入一些，确保膨胀钉尾部回拧，使之与基层充分锚固。（6）对施工过程中质量控制的要求：1、混凝土墙面与砖墙交接处表面的抹灰,采用钢丝网加强,加强网与各基体
10、的搭接宽度不小于200mm； 2、抗裂砂浆采用42.5水泥，水泥：中砂：抗裂剂按1:3:1重量比搅拌均匀、另加适量XPS添加剂。抗裂砂浆严谨随意加水，且在4小时内用完。； 3、在XPS上抹抗裂砂浆，厚度5mm，用铁抹子将丝网压入抗裂砂浆内，网眼砂浆饱满度要求达到100%，丝网搭接宽度不小于50mm，丝网边缘严谨干搭接，必须嵌在抗裂砂浆。阴角处每边附加100mm宽网格布，阳角处每边附加200mm宽网格布，搭接处网眼砂浆饱满度两层都要求达到100%，同时要抹平找直保持阴阳角处的方正及垂直。； 5、各构造层之间及界面剂与基层墙体之间必须粘结牢固，无脱层、空鼓、裂缝，面层无粉化、起皮爆灰等现象。4、成
11、品保护（1）塔吊在吊运物品时要避免碰撞保温层。（2）外挂架下端与墙体接触面必须加垫木板，以免外架挤压保温层。（3）抺完抗裂聚合物砂浆的墙面不得随意开凿孔洞。（4）严禁重物、锐器冲击墙面。4.2屋面保温节能4.2.1材料、设备及部品进场计划名称规格数量主要技术指标复验项目XPS聚苯挤塑板40mm厚3030密度、导热系数等技术性能必须符合规定要求，吸水率不大于2%导热系数、密度、抗压强度或压缩强度轻质泡沫混凝土80厚2690密度、导热系数等技术性能必须符合规定要求导热系数、密度、抗压强度（1）进场的屋面保温材料要有中文标志的出厂质量合格证、企业标准、技术性能检测报告等相关资料，保温材料的密度、导热
12、系数、抗压强度或压缩强度、燃烧性能等技术性能必须满足要求。屋面保温材料进行复试必须做以下几项检验：导热系数、密度、压缩（10）强度、阻燃性。XPS挤塑聚苯板质量要求表观密度（kg/m3）32导热系数 W/(mK)0.03抗压强度(MPa)在10%形变下的 压缩应力(MPa)0.1570,48h后尺寸 变化率(%)2.0吸水率(V/V,%)1.5外观质量板的外形基本平整，无严重凹凸不平；厚度允许偏差为5%，且不大于4mm。4.2.2 施工机具准备：主要机具：铁锹、木刮杠、水平尺、手推车、木拍子等。4.2.3操作工艺施工操作执行的标准：1）建筑节能工程施工质量验收规范（GB50411-2007）
13、2）绝热用挤塑苯乙烯泡沫塑料（XPS）（GB/T10801.2-2002）3）屋面工程质量验收规范（GB50207-2002）4）屋面工程技术规范（GB50345-2004）5）节能构造图集苏J/T16-20041、工艺流程（明确本分项工程的操作流程，并制作流程图。）SBS防水层砂浆找平层找坡层管根堵孔、固定基层清理抹隔离层铺设保温层填补板缝检查验收隐检验收2、施工准备1）材料、设备进入施工现场时，查验、检查方法：观察、尺寸检查；核查质量证明文件；按按进场批次，每批随机抽取3个试样进行检查；质量证明文件应按照其出场检验批进行核查。（2）保温材料的运输、存放：应注意防潮，防止损伤和污染，雨季应采
14、取遮盖措施，防止水浸或雨淋。严禁在雨天进行保温层施工。板状保温材料在搬运时应轻放、防止损坏断裂、缺棱掉角，保证板的外形完整。3、施工操作（1）对基层的处理要求：基层应平整、干燥和干净；穿过屋面和墙面等结构层的管根部位，应用细石混凝土填塞密实，将管根固定。（2）对施工过程中质量控制的要求： 1、干铺聚苯板保温材料，先将接触面清扫干净，聚苯板块应铺平垫稳，板之间的缝隙，应用同类材料的碎屑嵌填密实，表面应与相邻两板的高度一致，防止产生冷桥。2、屋面保温隔热工程应对下列部位进行隐蔽工程验收，并应有详细的文字和图片资料：1）基层；2）保温层的敷设方式、厚度和缝隙填充质量；3 屋面热桥部位。3、板状保温材料的保温层厚度允许偏差为5，且不得大于4mm。4、轻质泡沫混凝土施工工艺流程见下图按设计要求，通过试验确定配合比
