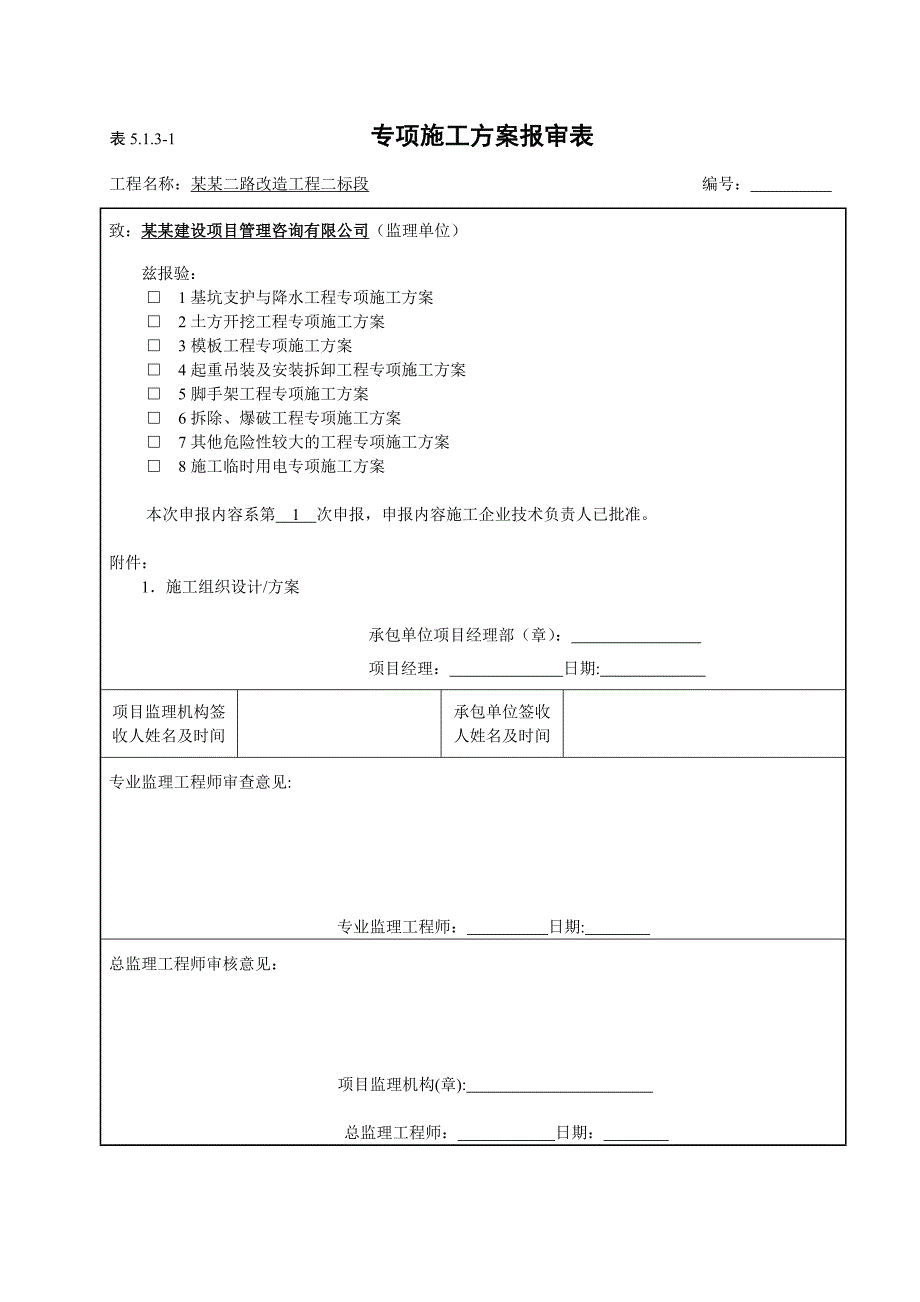

1、表5.1.3-1 专项施工方案报审表工程名称：某某二路改造工程二标段 编号： 致：某某建设项目管理咨询有限公司（监理单位）兹报验：1基坑支护与降水工程专项施工方案2土方开挖工程专项施工方案3模板工程专项施工方案4起重吊装及安装拆卸工程专项施工方案5脚手架工程专项施工方案6拆除、爆破工程专项施工方案7其他危险性较大的工程专项施工方案8施工临时用电专项施工方案本次申报内容系第 1 次申报，申报内容施工企业技术负责人已批准。附件：1施工组织设计/方案 承包单位项目经理部（章）： 项目经理：日期: 项目监理机构签收人姓名及时间承包单位签收人姓名及时间专业监理工程师审查意见:专业监理工程师： 日期: 总

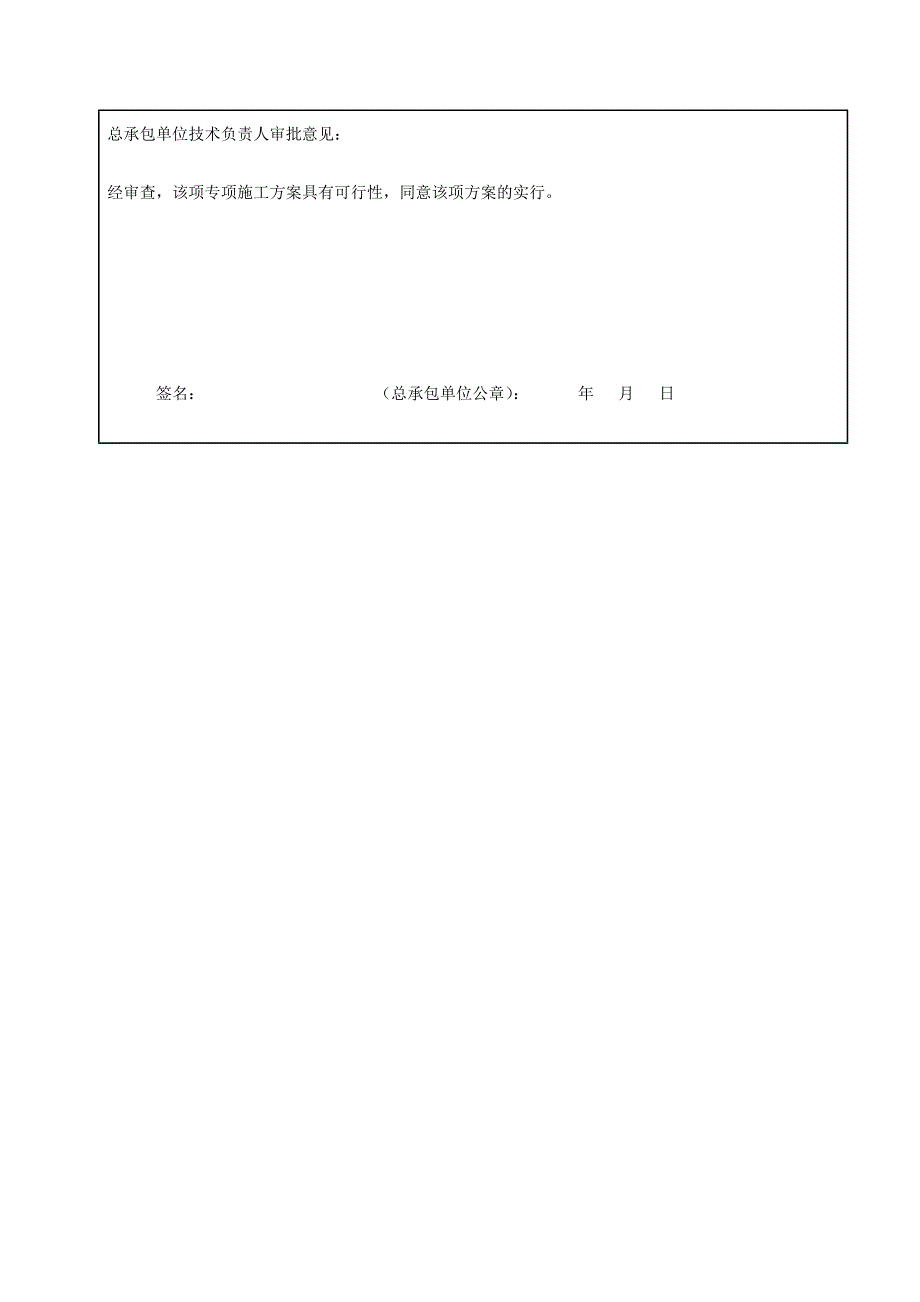

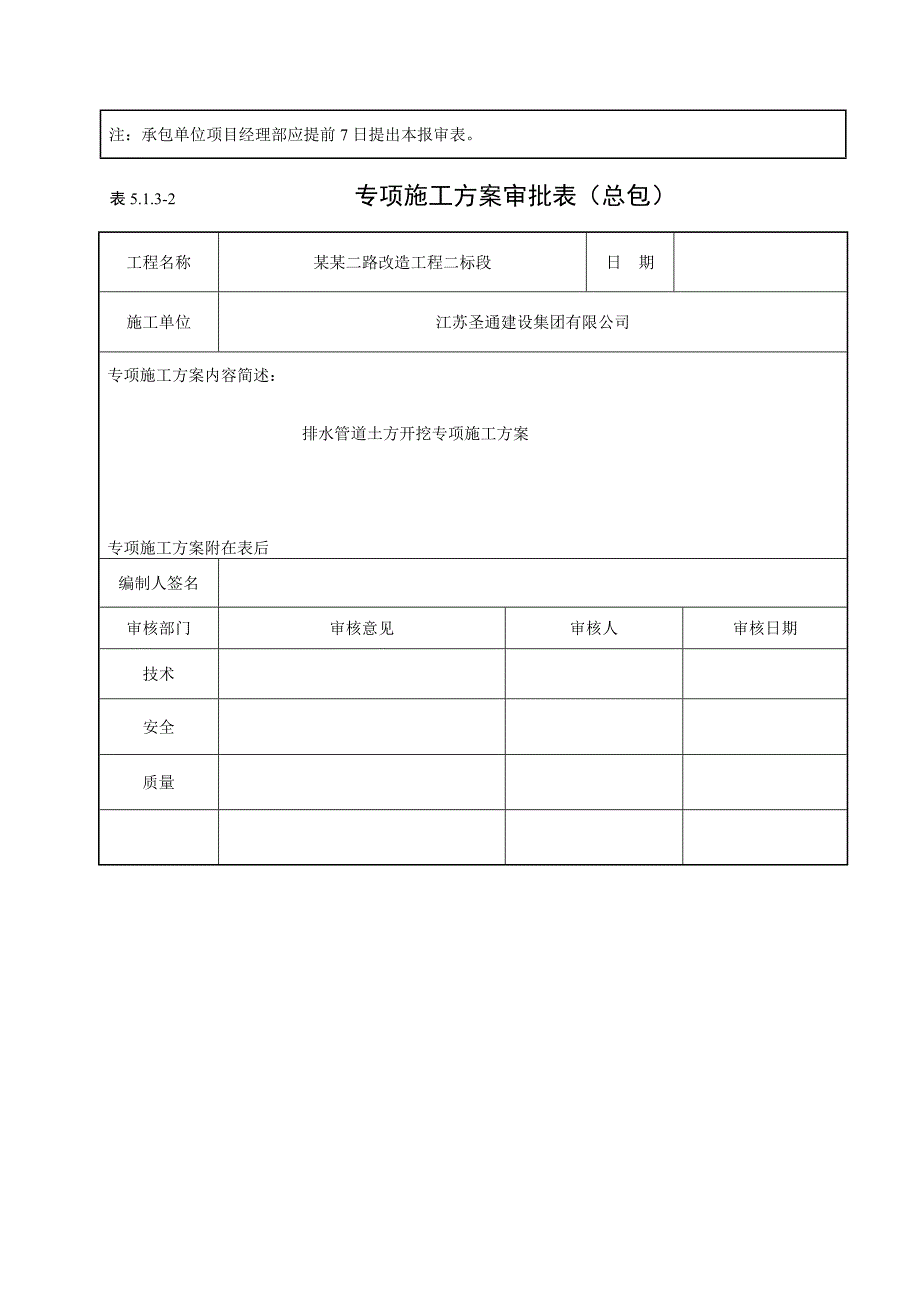

2、监理工程师审核意见： 项目监理机构(章): 总监理工程师：日期： 注：承包单位项目经理部应提前7日提出本报审表。表5.1.3-2 专项施工方案审批表（总包）工程名称某某二路改造工程二标段日 期施工单位江苏圣通建设集团有限公司专项施工方案内容简述：排水管道土方开挖专项施工方案 专项施工方案附在表后编制人签名审核部门审核意见审核人审核日期技术安全质量总承包单位技术负责人审批意见： 经审查，该项专项施工方案具有可行性，同意该项方案的实行。签名： （总承包单位公章）： 年 月 日 某某二路改造工程二标段排水管道工程土方开挖专项方案 江苏圣通建设集团有限公司某某二路改造工程二标段项目经理部2014年03
3、月10日排水管道（土方开挖）专项施工方案一、 编制依据1金坛市某某二路改造工程二标段施工图纸。2现场踏勘情况和施工条件。3给水排水管道工程施工及验收规范（GB50268-2008）。二、 工程概况：建设单位：金坛市新城建设投资发展有限公司 设计单位：常州市市政工程设计研究院有限公司监理单位：某某建设项目管理咨询有限公司施工单位：江苏圣通建设集团有限公司1、管道材料（1）雨水管道：现状雨水管道保留，道路北侧由于道路扩宽，新建雨水管道，就近排入河道。期中，老镇广路东一环敷设D600-D800管仅收集路面雨水；东一环东三环敷设D600-D1200管收集路面及地块雨水及相交道路转输雨水就近排入河道，另
4、外对保留的检查井井周进行加固，雨水口随道路改造调整，雨水口重新砌筑，最低点增设雨水口。管材： 雨水连接管采用HDPE双壁波纹管；管径800mm，采用承插式钢筋砼管；管径800mm，采用平口式钢筋砼管。（2）污水管：保留已有污水管道，对新建桥梁和板涵处污水管道进行改造，东一环至东三环段全线敷设DN500污水管道自东向西排入某某二路现状D1000污水管道，最终进入金坛市第一污水厂。管材：DN500管采用HDPE塑钢缠绕管（环刚度8KN/m2），D1000管采用承插式钢筋砼管（级），倒虹采用钢管（GB/T3091-2008）。2、管道接口（1）HDPE管采用橡胶圈承插接口，详见（06MS201-2/
5、31）。（2）HDPE塑钢缠绕管采用不锈钢钢箍连接，见施工图纸详图。（3）平口钢筋砼雨水管采用钢丝网水泥砂浆抹带接口（06MS201-1/17）。（4）承插口钢筋砼管采用橡胶圈接口（06MS201-1/23）。（5）钢管采用焊接。 3、管道基础 （1）HDPE管采用360砂石基础，详见（S01-2012/96）。钢筋砼管采用10cm碎石垫层加120混凝土基础，详见（06MS201-1/28）。雨水口连接管（HDPE双壁波纹管）采用反开挖施工，沟槽宽度为管道外径+30cm，基础采用10cm碎石找平后浇注10cmC15砼垫层，并用C20砼回填至管顶以上20cm，钢管采用砼包封，见施工图纸详图。三、
6、 施工方案（一）现场情况及施工准备 （1）熟悉工程设计图并理解设计人的构思，然后应对图纸作如下审核：图纸有关缺漏错误、设计图的图号、张数与标准有无矛盾，位置管线与纵断高程是否相等。（2）实地勘察工程施工作业区的地质情况是否有对施工不利的流砂、软基的因素，以便施工前做好准备工作；实地勘察工程施工作业区内影响施工的各种地上、地下障碍，地上未拆迁的电杆、通讯杆的位置，地下自来水、排水、煤气、电力、通讯等障碍的位置，以便施工前及时做出工程变更及各种处理方案。 （3）收集已建污水管预留管位置、高程。 （4）建立测量控制网，为达到施工中的管线位置、管道高程符合设计要求，应在施工前标定施工范围，按一定距离布
7、点，组成测量控制网，保证施工的放线需要，质检需要，并定期检查校核。 （5）施工前做好物资用量计划，并依据物资用量计划按照规格数量及相关的材料质量认证程序提前落实产地及生产厂家，作好质量记录以备追溯，并确保满足计划要求。 （6）施工前调配好施工机械及施工机具，按照质量认证程序对进场的机械、机具、仪器、做好检验，并建立记录定案。（7）由于本施工段较长，为防止施工当中出现的突然停电及接不通电的施工段需用电，在无法用电的情况下，增加可移动的发电机进行现场发电，保证正常施工。（8）工程雨、污水管道采用塑料管道进行施工的，选择质量强度符合设计规范要求的，合格证明齐全的管材。（13）准备潜水泵，以防止地下水
8、及下雨天沟槽受水浸泡而造成影响，需保持沟槽内干净整齐。（14）开挖前，施工管理人员必须向施工班组进行详细交底。交底内容包括挖槽断面堆土位置、地下设施情况及施工的安全技术要求等，以保证施工安全。并做好交底记录。（二）施工测量1、准备工作（1）测量人员，认真学习复核图纸，掌握有关数据，根据工程进行情况及时准确地做好测量工作。（2）及时校对检修测量仪器。（3）管道工程开工前进行下列测量工作。A、测量复核，水准点闭合差为12L（）。L为水准点间距离，单位KM。复核控制桩坐标导线方位角闭合差应16N。N为测站数。并在稳固及不易碰撞的地点设置临时水准点，其间距不大于100，每次使用前应当校测。B、测定管道
9、中线、附属构筑位置，并标出与管线冲突的地上、地下构筑物位置。C、核对接入原有管道接头处的高程；D、施放挖槽边线、堆土材料及界线及临时用地范围；E、测量管线地面高程（机械挖槽）埋设坡度板（人工挖槽）。（4）中心桩、方向桩及水准点均应设置固定可靠的栓桩、栓点和明显标志。（5）在施工中（中心桩为开槽前）妥为保护所有测量标志，不得拆毁或碰撞。2、测定管道中线（1）测定管道中线时，并在起点、终点、平面折点及直线的近代制点测设中心桩。桩顶钉中心钉，并在起点终点及平面折点的沟槽外面适当位置设置方向桩。（2）确定中心桩桩号时，用钢尺丈量中心钉的水平距离丈量时钢尺必须拽紧拉平（3）受地面或沟槽断面等条件限制，不
10、宜埋设坡度板的沟槽，在沟槽两边或槽底两边对称地测设一对高程桩，每对高程桩上钉一对等高的高程钉。高程桩的纵向距离20m。（三）沟槽开挖（1）沟槽开挖前认真组织人员学习图纸，进行调查研究，充分了解挖槽段的土质，地下水位、地下结构物，沟槽附近地上结构物及施工环境等情况，拟选用EX2000型反铲挖掘机，制定必要的安全措施，确保施工质量及安全。（2）挖槽断面应按底宽、挖深、槽深、各层边坡、层间留台宽度与相邻构筑物关系及排管方式等因素确定。挖槽断面应符合管道结构施工方便、保证质量和安全，以少挖方、少占地为宜。（3）采用人工配合反铲挖掘机挖槽，挖槽前，现场施工员向司机及土方工详细交底（沟槽的断面，开挖的次序
11、）。在开挖过程中由管理人员在现场指挥并经常检查沟槽的槽底高程和宽度，防止超挖及亏挖。（4）沟槽挖土的边坡系数根据土质及挖深暂定1：0.5，遇到边坡土质为液塑性较差地段，可适当将其边坡加大至1：0.75，保证开挖稳定。由于沟槽开挖深度5M，采用一次性放坡开挖，开挖中如发现土质松软地段，立即采用木板、支架、方木进行全断面支护，沟槽上下均设安全员，及时观测沟槽，发现和排除各种险情。(5)基槽的直立壁和边坡，在开挖过程和敞露期间应防止塌陷，必要时应加应保护。在挖方边坡上侧堆土或材料以及移动施工机械时，应与挖方边坡保持2米以上距离，以保证边坡和直立壁的稳定，堆土或材料堆放高度应不大于2.5m.沟槽开挖断
12、面图（6）为确保沟槽底土壤结构不被扰动和破坏，在机械开挖时应留10cm左右一层不挖，待人工清除。人工清挖槽底，应认真控制槽底高程和宽度，并注意不使槽底土壤结构遭受拢动和破坏。（7）在雨季施工，应尺量缩短开槽长度，并做好防排水措施，如果雨水泡槽以后，要尽快采取措施，抽排雨水，清除淤泥，用砂石料回填湿槽，达到稳定即可，不宜铺垫过厚，造成基础沉陷不均匀。深槽不宜被积水泡槽太久，否则极易造成塌方，危急其它。基槽底部的开挖宽度，除基础底部的宽度外，应根据施工需要增加工作面、排水设施和支撑结构宽度。（8）深基坑或雨季施工的浅沟槽的边坡开挖以后，必须采取护坡措施，以免边坡坍塌或滑移。护坡方法视土质条件、施工
13、季节、工期长短等情况，可采用塑料布和聚丙乙烯编织物等不透水薄膜加以覆盖、喷抹水泥砂浆、铁丝网水泥浆抹面等，并防止地表水或渗漏水冲刷边坡。（9）沟槽排水采用集水井排水法，在沟槽的单侧挖出排水明沟，其断面为3030cm，以3%的坡度坡向集水井，集水井每隔50m设一个，断面为1.0m1.0m1.5m（槽底以下），集水井内水用汽油泵抽出。(如下图)（10）沟槽测量控制采用坡度板控制，即沟槽机械开挖后在距槽底2.5m，位置埋设一根15cm15cm木板，间距为10米左右，在坡度板上钉管线中心钉和高程板，高程板上钉高程钉。（11）沟槽开挖时如离现状建筑物较近时应根据情况采取保护措施。（12）管沟槽底层开挖的
14、宽度按本次管槽需要保证的工作面进行开挖。开挖时，随时测量监控，保证开挖边坡、基坑尺寸，轴线、槽底的高程应达到沟槽验收规定的要求。（四）机械开挖沟槽时应注意下列事项：（1）为保证槽底土壤不被扰动或破坏，在用机械挖土时，要防止超挖，若有超挖，应将扰动部分清除，并必须用中砂或石屑回填，并用平板震动器振实。开挖要保证连续作业，衔接工序流畅，同时要注意边坡土体变化，出现问题及时处理，减少意外事故。（2）对地下管线和各种构筑物应尽量能临时迁移，如无法迁移，必须挖出使其外露，须采取吊、托等加固措施，同时对挖掘机作详细交底，如无把握，应改为人工挖土。（3）在工作量不大、地面狭窄、地下有障碍物或无机械施工条件等情况下，采用人工开挖。人工开挖沟槽，应集中人力尽快挖成，转入下一工序施工。（五）人工开挖时应注意下列事项
