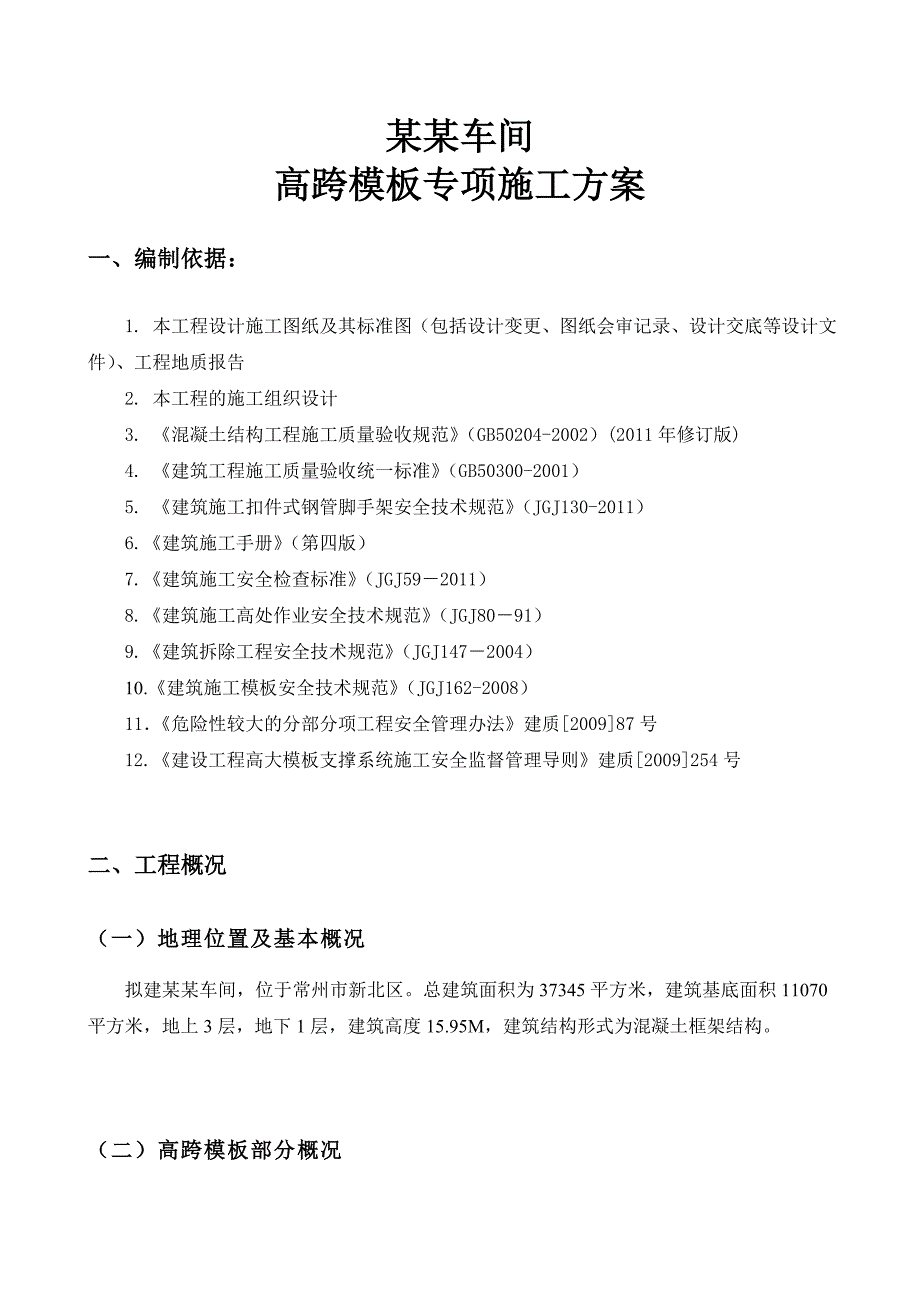

1、某某车间 高跨模板专项施工方案一、编制依据：1. 本工程设计施工图纸及其标准图（包括设计变更、图纸会审记录、设计交底等设计文件）、工程地质报告2. 本工程的施工组织设计3. 混凝土结构工程施工质量验收规范（GB50204-2002）(2011年修订版)4. 建筑工程施工质量验收统一标准（GB50300-2001）5. 建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）6.建筑施工手册（第四版）7.建筑施工安全检查标准（JGJ592011）8.建筑施工高处作业安全技术规范（JGJ8091）9.建筑拆除工程安全技术规范（JGJ1472004）10.建筑施工模板安全技术规范（JGJ162

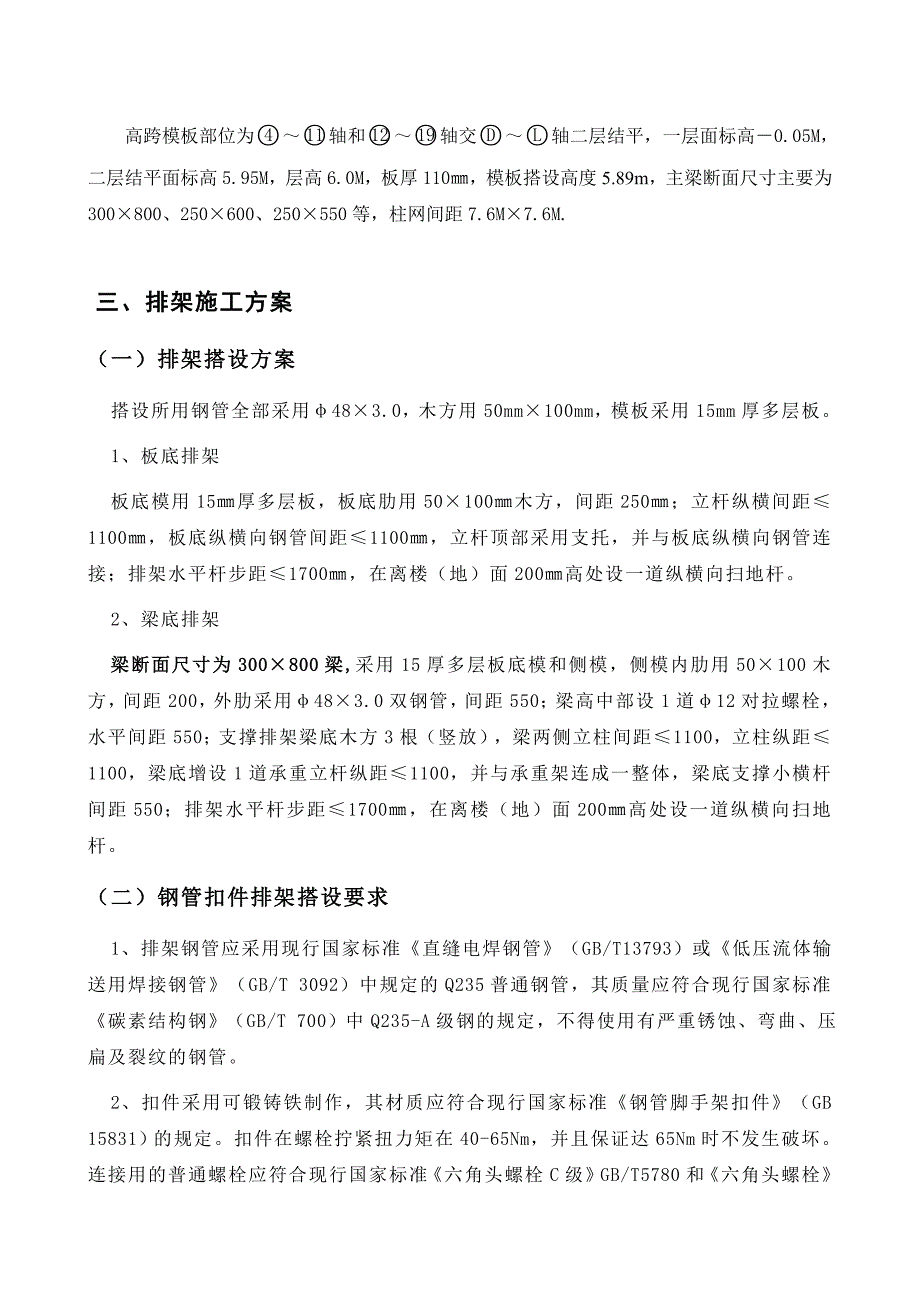

2、-2008）11危险性较大的分部分项工程安全管理办法建质200987号12.建设工程高大模板支撑系统施工安全监督管理导则建质2009254号二、工程概况（一）地理位置及基本概况拟建某某车间，位于常州市新北区。总建筑面积为37345平方米，建筑基底面积11070平方米，地上3层，地下1层，建筑高度15.95M，建筑结构形式为混凝土框架结构。（二）高跨模板部分概况高跨模板部位为轴和轴交轴二层结平，一层面标高0.05M，二层结平面标高5.95M，层高6.0M，板厚110，模板搭设高度5.89m，主梁断面尺寸主要为300800、250600、250550等，柱网间距7.6M7.6M.三、排架施工方案（
3、一）排架搭设方案搭设所用钢管全部采用483.0，木方用50mm100mm，模板采用15mm厚多层板。1、板底排架板底模用15厚多层板，板底肋用50100木方，间距250；立杆纵横间距1100，板底纵横向钢管间距1100，立杆顶部采用支托，并与板底纵横向钢管连接；排架水平杆步距1700，在离楼（地）面200高处设一道纵横向扫地杆。2、梁底排架梁断面尺寸为300800梁,采用15厚多层板底模和侧模，侧模内肋用50100木方，间距200，外肋采用483.0双钢管，间距550；梁高中部设1道12对拉螺栓，水平间距550；支撑排架梁底木方3根（竖放），梁两侧立柱间距1100，立柱纵距1100，梁底增设1
4、道承重立杆纵距1100，并与承重架连成一整体，梁底支撑小横杆间距550；排架水平杆步距1700，在离楼（地）面200高处设一道纵横向扫地杆。（二）钢管扣件排架搭设要求1、排架钢管应采用现行国家标准直缝电焊钢管（GB/T 13793）或低压流体输送用焊接钢管（GB/T 3092）中规定的Q235普通钢管，其质量应符合现行国家标准碳素结构钢（GB/T 700）中Q235-A级钢的规定，不得使用有严重锈蚀、弯曲、压扁及裂纹的钢管。2、扣件采用可锻铸铁制作，其材质应符合现行国家标准钢管脚手架扣件（GB 15831）的规定。扣件在螺栓拧紧扭力矩在40-65Nm，并且保证达65Nm时不发生破坏。连接用的普

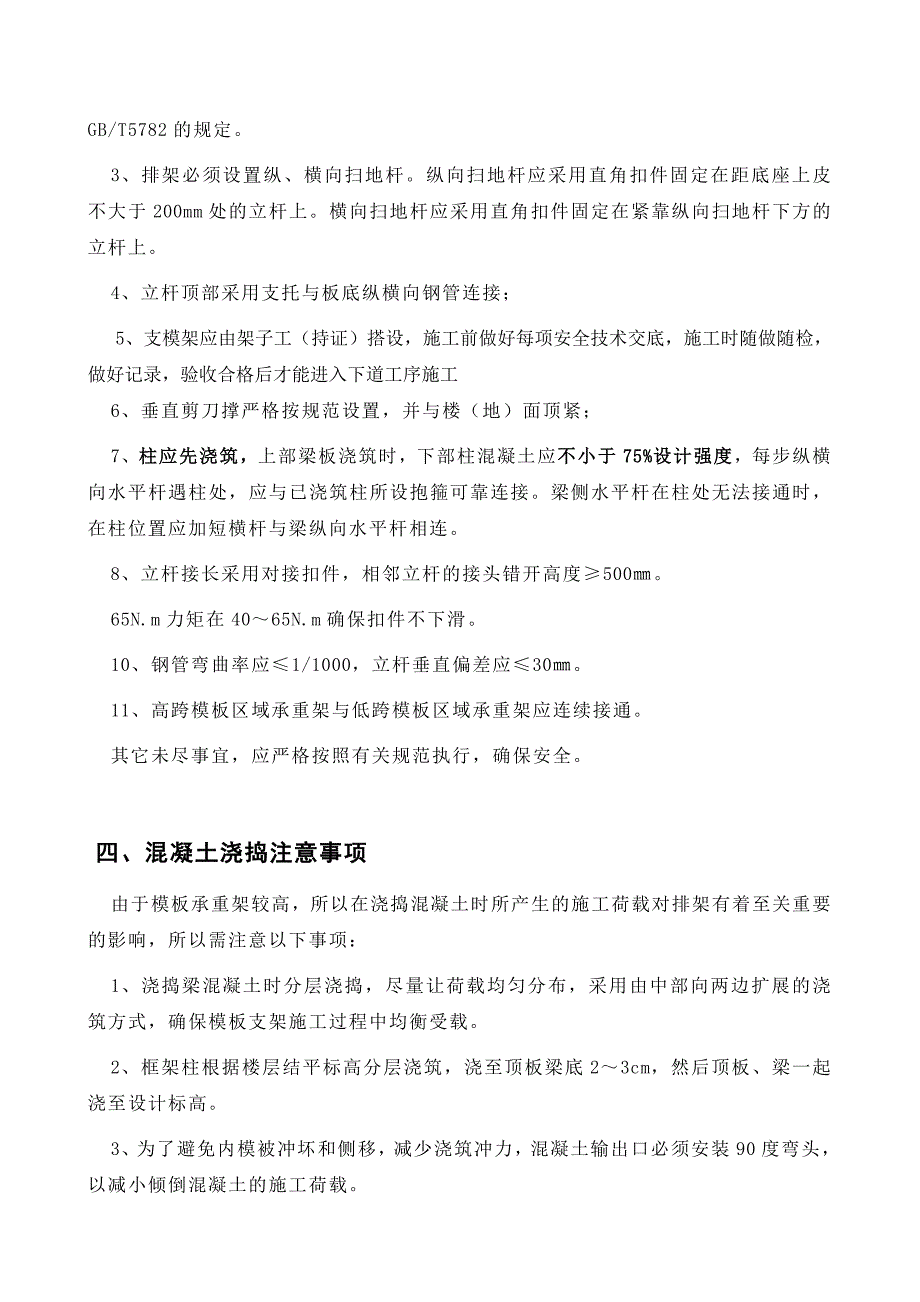

5、通螺栓应符合现行国家标准六角头螺栓C级GB/T5780和六角头螺栓GB/T5782的规定。3、排架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。4、立杆顶部采用支托与板底纵横向钢管连接；5、支模架应由架子工（持证）搭设，施工前做好每项安全技术交底，施工时随做随检，做好记录，验收合格后才能进入下道工序施工6、垂直剪刀撑严格按规范设置，并与楼（地）面顶紧；7、柱应先浇筑，上部梁板浇筑时，下部柱混凝土应不小于75%设计强度，每步纵横向水平杆遇柱处，应与已浇筑柱所设抱箍可靠连接。梁侧水平杆在柱处无法
6、接通时，在柱位置应加短横杆与梁纵向水平杆相连。8、立杆接长采用对接扣件，相邻立杆的接头错开高度500。65N.m力矩在4065N.m确保扣件不下滑。 10、钢管弯曲率应1/1000，立杆垂直偏差应30。11、高跨模板区域承重架与低跨模板区域承重架应连续接通。其它未尽事宜，应严格按照有关规范执行，确保安全。四、混凝土浇捣注意事项由于模板承重架较高，所以在浇捣混凝土时所产生的施工荷载对排架有着至关重要的影响，所以需注意以下事项：1、浇捣梁混凝土时分层浇捣，尽量让荷载均匀分布，采用由中部向两边扩展的浇筑方式，确保模板支架施工过程中均衡受载。2、框架柱根据楼层结平标高分层浇筑，浇至顶板梁底23cm，然
7、后顶板、梁一起浇至设计标高。3、为了避免内模被冲坏和侧移，减少浇筑冲力，混凝土输出口必须安装90度弯头，以减小倾倒混凝土的施工荷载。4、严格控制实际施工荷载不超过设计荷载1 kN/m2，对出现的超过最大荷载要有相应的控制措施，钢筋等材料不能在支架上方堆放。5、浇筑过程中，派人检查支架和支承情况，发现下沉、松动和变形情况及时解决。并在浇筑前对施工区域设置警戒线，不准人员进入排架内部。6、浇筑前必须有参建各方的书面验收通过手续方可实施。五、排架的拆除1、排架拆除前应有项目工程师召集有关人员对工程进行全面检查，确认相应部位顶板混凝土均已达到设计强度，确已不需要时排架方可拆除。2、支撑系统的拆除作业必
8、须自上而下逐步进行，严禁上下步同时拆除作业，分段拆除的高差不应大于2步。3、拆除排架时，地面应设围栏和警戒，并派专人看守，严禁非操作人员入内。4、拆下的杆件与零配件应分堆，严禁高空抛掷。六、排架的安全使用及管理1、进入施工现场人员必须戴好安全帽，高空作业人员必须佩带安全带，并应系牢。2、操作者应有特种作业上岗证，身体健康，并在接受本工程项目部的安全交底后方可上岗。经医生检查认为不适宜高空作业的人员，不得进行高空作业。3、二步架以上施工时应佩带安全带，严禁向下抛扣件等物品，上部施工时，地面应有专人警戒守护。4、作业人员应衣着灵便，但不准赤膊裸身。应脚穿软底防滑鞋。5、施工中若发生安全设施隐患或缺
9、陷，务必及时处理或停工，并向上级汇报，班前、班后均应检查已施工部分的质量，安全情况，并按查验情况逐次以记录。6、排架的搭设还是拆除，均不得上、下步同时作业。7、严禁强风、雨、雪及夜间高空搭设和拆除作业操作。8、在排架使用期间，严禁拆除主节点处的纵横向水平杆、纵横向扫地杆等。9、模板支撑系统搭设后至拆除的使用全过程，立杆底部不得松动，不得任意拆除任何一根杆件，不得松动扣件，不得用作起重缆风的拉结。10、混凝土浇筑应尽可能使排架支撑系统均匀受载。11、严格控制模板支撑系统的施工荷载，不得超过设计荷载，在施工中应有专人监控。12、在混凝土浇筑过程中应有专人对模板支撑系统进行监护，发现有松动、变形等情
10、况，必须立即停止浇筑并采取相应措施。13、搭拆脚手架时，地面应设围栏和警戒标志，派专人看守，严禁非操作人员入内。七、应急救援预案（一）概况在高跨模板区域内施工极可能发生高空坠落、模板坍塌、物体打击等重大事故。本预案针对上述可能发生的高空坠落、模板坍塌及物体打击紧急情况进行应急准备和响应。（二）机构设置为对可能发生的事故能够快速反应、求援，项目部成立应急救援领导小组，由项目经理任组长，负责事故现场指挥，统筹安排等。项目部应急救援领导小组组 长项目经理副组长施工负责人 组 员施工员、安全员、材料员 各施工班组成员*当施工发生事故，若应急救援小组组长不在位时，由副组长负责现场指挥救援。施工现场紧急情
11、况处理流程图发现人发现后立即向项目经理或现场负责人报告公司质量安全管理部负责人项目经理或现场负责人迅速作出判断，下达应急指令；同时以最快方式向本单位工程部门、经理报告，并根据情况的严重程度决定是否报警。跟踪应急处理情况，必要时赶赴现场协助处理；处理完毕后，评审应急准备和响应程序，必要时修订文件。应急救援领导小组的职责1、负责制定事故预防工作相关部门人员的应急救援工作职责。2、负责突发事故的预防措施和各类应急救实施的准备工作，统一对人员，材料物资等资源的调配。3、进行有针对性的应急救援应变演习，有计划区分任务，明确责任。4、当发生紧急情况时，立即报告公司应急救援领导小组并及时采取救援工作，尽快控
12、制险情蔓延，必要时，报告当地部门，取得政府及相关部门的帮助。（三）应急救援工作程序1、当事故发生时小组成员立即向组长汇报，由组长立即上报公司，必要时向当地政府相关部门，以取得政府部门的帮助。2、由应急救援领导小组，组织项目部全体员工投入事故应急救援抢险工作中去，尽快控制险情蔓延，并配合、协助事故的处理调查工作。3、事故发生时，组长或其他成员不在现场时，由在现场的其他组员作为临时现场救援负责人负责现场的救援指挥安排。4、项目部指定现场负责人负责事故的收集、统计、审核和上报工作，并严格遵守事故报告的真实性和时效性。（四）救援方法1、地当发生模板坍塌事故时，立即组织人员及时抢救，疏散施工人员，防止事
13、故扩大，在有伤亡的情况下控制好事故现场；2、报120急救中心，到现场抢救伤员。3、急报项目部应急救援小组、公司和有关应急救援单位，采取有效应急救援措施；4、清理事故现场，检查现场施工人员是否齐全，避免遗漏伤亡人员，把事故损失控制到最小；5、预备应急救援工具：常用药箱等。八、排架计算书计算说明：1、板计算取：110厚顶板，层高6.00M，模板搭设高度5.89M。2、梁模板及支架计算取：梁截面300800，层高6.00M，模板搭设高度5.89M。板模板(110厚)计算书（一）参数信息:横向间距或排距(m):1.10；纵距(m):1.10；步距(m):1.70；采用的钢管(mm):483.0 ；胶合
14、面板厚度为15mm。木方的截面宽度(mm):50.00；木方的截面高度(mm):100.00； 图2 楼板支撑架荷载计算单元（二）模板面板计算:面板为受弯构件,需要验算其抗弯强度和刚度，取单位宽度1m的面板作为计算单元 面板的截面惯性矩I和截面抵抗矩W分别为：W = 1001.52/6 = 37.5 cm3；I = 1001.53/12 = 28.125 cm4；模板面板的按照三跨连续梁计算。 面板计算简图1、荷载计算(1)静荷载为钢筋混凝土楼板和模板面板的自重(kN/m)：q1 = 250.111+0.351 = 3.1 kN/m；(2)活荷载为施工人员及设备荷载(kN)：q2 = 2.51= 2.5 kN/m；2、强度计算最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下: 其中：q=1.23.1+1.42.5= 7.22kN/m最大弯矩M=0.17.220.252= 0.045 kNm；面板最大应力计算值 = 45125/37500 = 1.203 N/mm2；面板的抗弯强度设计值 f=13 N/mm2；面板的最大应力计算值为 1.203 N/mm2 小于面板的抗弯强度设计值 13 N/mm2,满足要求!3、挠度计算挠度计算
