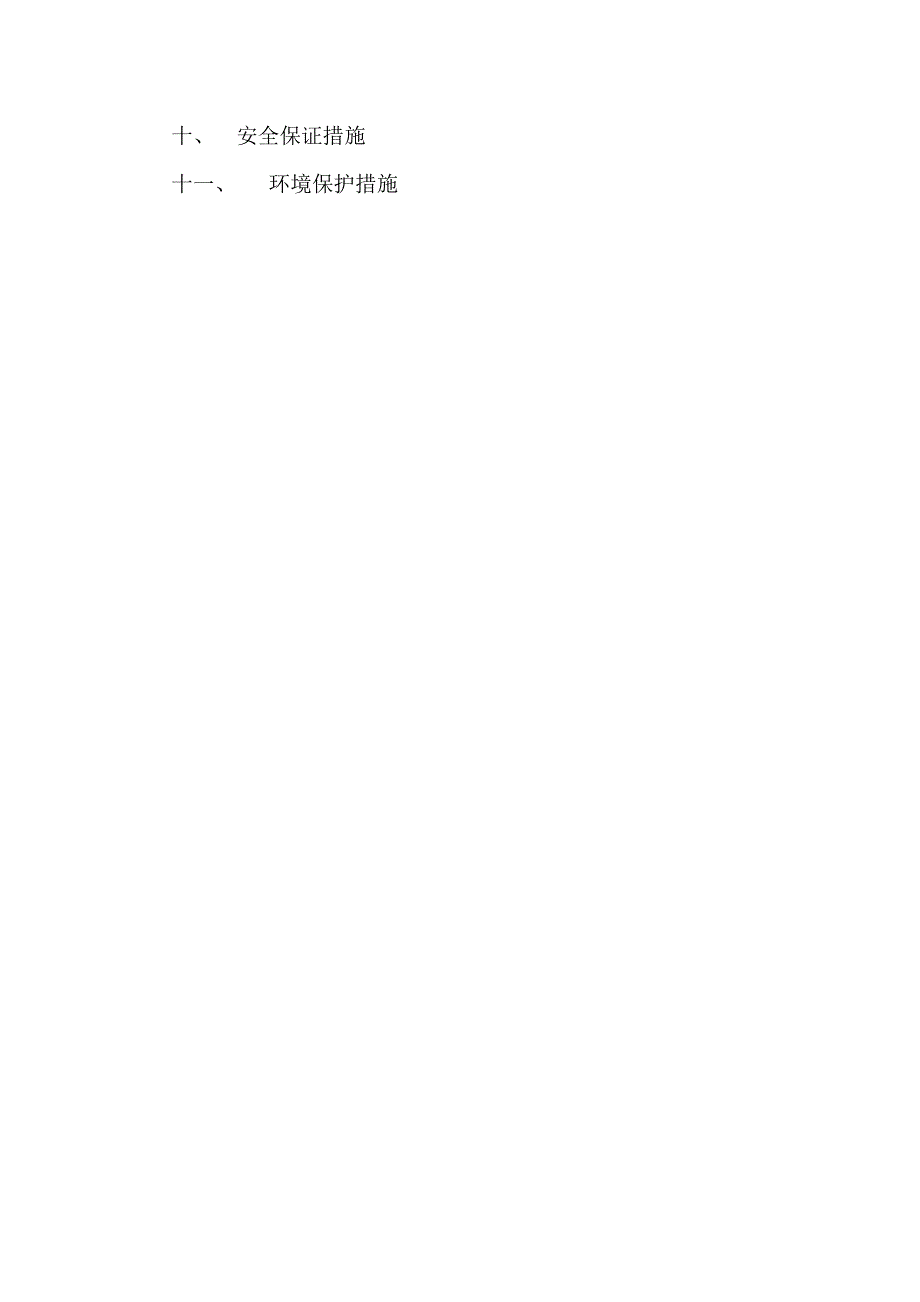

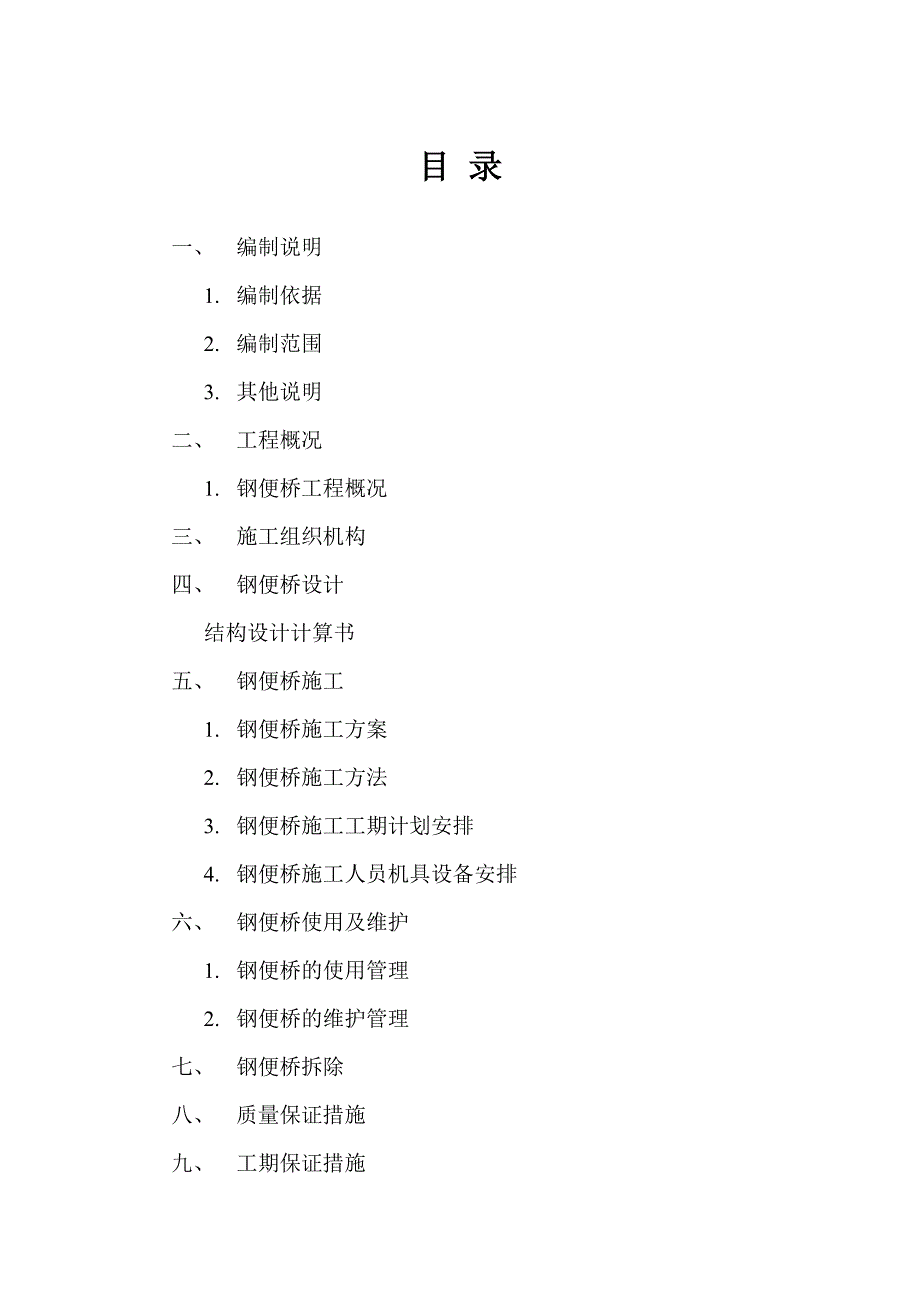

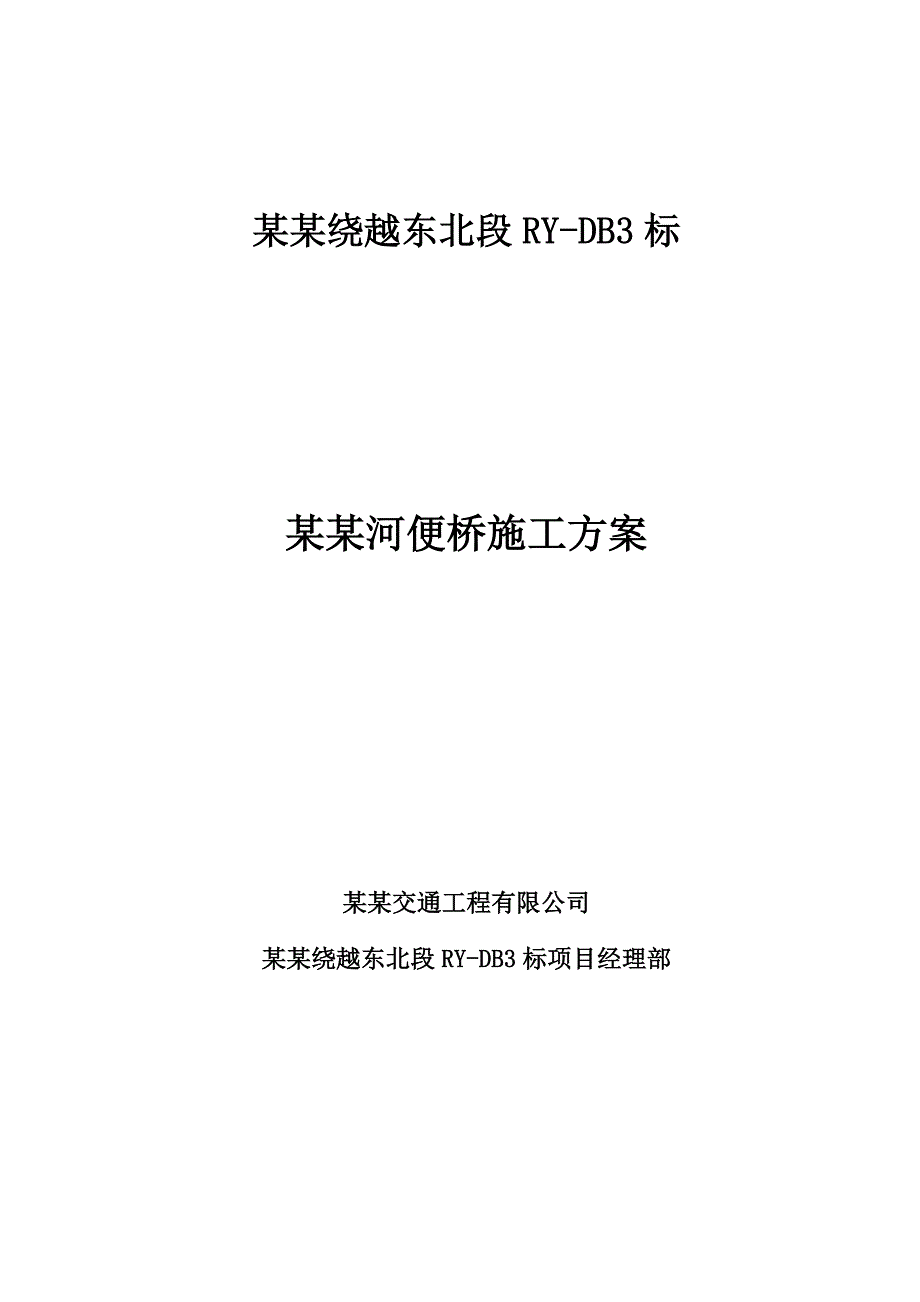

1、某某绕越东北段RY-DB3标某某河便桥施工方案某某交通工程有限公司某某绕越东北段RY-DB3标项目经理部目 录一、 编制说明1. 编制依据2. 编制范围3. 其他说明二、 工程概况1. 钢便桥工程概况三、 施工组织机构四、 钢便桥设计结构设计计算书五、 钢便桥施工1. 钢便桥施工方案2. 钢便桥施工方法3. 钢便桥施工工期计划安排4. 钢便桥施工人员机具设备安排六、 钢便桥使用及维护1. 钢便桥的使用管理2. 钢便桥的维护管理七、 钢便桥拆除八、 质量保证措施九、 工期保证措施十、 安全保证措施十一、 环境保护措施一、编制说明1、编制依据本便桥方案的编制依据我公司现有设备及历年来的施工经验，根
2、据与业主签订的承包合同书，编制施工进度计划，制定便桥方案。2、编制范围本方案只负责某某绕越高速公路东北段RY-DB3标项目某某河便桥方案。二、便桥工程概况某某河河面宽30 m，设计最高洪水水位11.5m，常水位约9m；根据项目办要求和最高洪水位要求，结合土方运输实际需要，施工期间拟临时搭设栈桥1座，保证施工车辆通行。三、施工组织机构(一) 质量保证体系如图项目经理部质保体系框图项目经理：陈大勇常务经理：谢久田项目总工：王金荣副总工：彭启钢项目副经理： 朱翔项目副经理：韩海波 工程科： 韩海波 质检科： 张云峰 综合科： 王云槽机务安全科： 朱海涛装配作业组航道安全组测量作业组桥台作业组拖拉作业
3、组焊接作业组起吊作业组四、钢便桥设计桥长45米，净宽4米，跨越某某河河道，跨径为3*15m，便桥底部距常水位5.5m。主要用于土方运输汽车通行。主要验算荷载取值：基础、主梁计算设计净荷载W=80吨（按汽车-超20级加重车设计）+自重组合，详细验算过程见栈桥设计计算书。便桥上部采用上承式结构，采用加强的单层HD200型贝雷桁架拼装共八排，八排桁架横向间距依次为0.7m、0.45m、0.45 m、0.8 m、0.45m、0.45 m、0.7m，总宽4米。允许弯矩M=8340.6kNm，允许剪力Q=849.6kN。 其他钢材采用Q235，容许弯拉应力=180MPa，容许剪力Q=100MPa。五、钢便
4、桥施工1. 钢便桥施工方案本钢便桥拟采用设计3跨连续贝雷钢便桥，跨径为3*15m。桥台均在岸上布设；便桥与河面正交；下部基础采用D60钢管桩，采用C25混凝土桥台，两端与便道顺接。水中钢管桩采用汽车吊带震动锤靠岸边插打，贝雷采用现场拼装、吊车配合倒链和卷扬拖拉架设，就位后安装桥面梁系。2. 钢便桥施工方法施工工艺流程：便桥设计方案制定设备材料进场施工放样钢桩插打和桥台施工焊接剪刀撑墩帽安装支座安装桁架拼装拖拉、接长主梁拖拉就位横梁安装纵梁安装桥面钢板铺装防护网安装抗风拉杆安装结束。（一）、施工放样：根据设计图图示位置，采用直接量距方法放出桥台和边墩位置，便桥主桥两侧桥台设在河堤之上，具体位置详
5、见桥位平面图。然后用全站仪确定方向、测量各桩墩距离定出各桩位，即可开始插打钢桩。（二）、钢管桩插打钢管桩必须采用桩身无明显缺陷变形、焊缝饱满、接头良好、桩体顺直的钢桩，在桩头上用2cm钢板通过直径线焊成夹板以便震动锤夹头夹吊。用汽车吊起震动锤，液压夹头夹住夹板，缓缓提升卷扬和震动锤将钢桩提起，完全离地后用绳索拉住桩脚，就位到桩位处，调整桩身保证纵横方向垂直，对准桩位落下钢桩，并再次检查垂直度和平面位置合格后开动震动锤将桩打入土中。施工前先测出水面高程，计算钢桩出水高度，在桩身相应位置作出标记，打到水面标记处即可停止插打，此时桩顶标高即与设计一致。管桩接长时必须先将接头切割整齐，保证接口对接完好
6、，然后周边满焊，焊缝宽度不小于10mm，并在焊缝处四周加贴6片钢钣骑缝焊接在接头处，保证接头整体性和受力。水中管桩接长拟在驳船上进行。同排钢桩插打完成后随即焊接20剪刀撑将各桩连接成整体，保证横向及纵向稳定并防止出现不均匀下沉。各支撑型钢与钢桩连接处采用满焊，必须确保焊缝质量。钢管桩施工的同时可施工桥台基础，采用C25混凝土浇筑，长5米，宽1.2米，厚230cm，埋入深度100cm，浇注前先挖基坑，将基底夯实，铺垫一层10cm厚碎石垫层，混凝土人工拌和振捣密实。桥台尺寸如下：0.8m1.0m3.1m1.2m5.0m（四）、贝雷桁架拼装贝雷主梁在河西桥头空旷场地内拼装，下面垫枕木，用吊车将贝雷逐
7、片吊起，用桁架销子相互连接接长。贝雷为8排，排距为0.7m+0.45m+0.45m +0.8m+0.45m+0.45m+0.7m，用支撑架螺栓将竖向支撑架、水平上下支撑架和贝雷连成整体，每节贝雷接头位置安装各类支撑架各一片。为保证梁的刚度，贝雷、水平支撑架之间采用接头错位连接，这样可减少由于桁架接头变形产生的主梁位移。连接桁架的所有螺栓螺帽必须拧紧，桁架销子穿到位后必须插好保险销。（五）、便桥拖拉主梁连成整体、长度达到15米后便可进行拖拉，随着便桥拖拉前移不断从后面接长。便桥头部安装一节楔形导梁以确保顺利通过河中桥墩，在河西岸安装卷扬机，用钢丝绳与便桥头部相接，在桥台和桥墩顶部安装凹型滚轴，便
8、桥从滚轴上通过，调整好位置后开动卷扬机牵引便桥前进。拖拉过程中必须注意不断接长桁架，同时要保证悬臂长度不得超过总长的2/5且不超过20米，必要时尾部要加配重或拉保险绳，防止落头倾覆。（七）、桥面板及防护网便桥道宽4m，桥面板采用16槽钢反扣满铺联结，并排放在贝雷梁上，与贝雷梁焊接固定；安装完成后，采用10mm花纹钢板铺设2道，垫于行车道位置，焊接联结（中间采用钢筋定位固定），花纹钢板宽1.5米。墩顶处设置斜撑或设抗风拉杆将主梁与桥墩固定，防止侧向移位或倾覆。由于是上承式梁，因此须安装钢管护栏。3. 钢便桥施工工期计划安排根据主体工程施工工期，便桥施工从2010年12月20日开始，至2011年1
9、月15日结束。4. 钢便桥施工人员机具设备安排本便桥为全钢结构，主要材料见下表主梁贝雷桁架片及其配套构件如下表:名 称数量单位单位重（Kg）小计总重（Kg）桁架40片316.5312661.2竖向支撑架12片68816水平支撑架20片761520桁架销子80个3.1248支撑架螺栓256个0.84215.04总 计 重 量15460便桥搭设施工主要设备有：序号项目型号数量备注1汽车吊50吨1辆2震动锤90kW1台3发电机120kW1台4卷扬机5t1台5电焊机4台6气割设备2套7倒链3套8千斤顶20t2台9驳船1台便桥施工主要人员：项目部：项目副经理1名，专职工程师1名，安全员1名；施工队：施工
10、队负责人1名，技术人员2名，施工人员15人。六、钢便桥使用及维护1）、钢便桥的使用管理1、为保证便桥承载安全，严防于施工无关汽车上桥，便桥两头设置限载牌，限载80t。2、便桥两侧设置限速牌（限速10km/h），严禁运输车速度过快造成其他不安全因素。3、全桥需24小时专人看护，保证限载、限速的严格执行及桥身、关卡安全； 4、便桥禁止当地的村民及车辆通过。5、大雪天气限制通行，清理好桥面积雪。阴雨天气做好防滑措施。2）、钢便桥的维护管理1、定期做好钢便桥观测工作。2、每天有专人检查，检查桥面情况和结构情况。3、根据桥面情况和施工时车辆通过情况，制定相应的桥面维护。4、每月度由安全部门会同工程科做桥
11、梁专项检查。七、钢便桥拆除钢便桥拆除顺序，跟搭设顺序相反。钢便桥拆除步骤：先拆除桥面附属结构及桥面板；解除主梁结构约束；按架设方法拖移主梁结构，边拖移边拆除；完成主梁拆除后，采用吊机辅助振动锤就河岸拆除钢管桩基础；同时采用挖机破除完成桥台拆除工作。八、质量保证措施A、制定严格的工程质量检测制度1、 建立健全以项目经理为首的质量管理体系，经理部各部门明确质量管理范围、责任、技术科各部门分级落实责任制，技术人员分工明确，并且责、权、利三者相结合，发挥出每个技术人员的工作积极性，使他们起到应有的作用。2、 建立并健全两级管理制度，所有工序需经队部自检合格后方可上报项目经理部，项目经理部需对队部所报材
12、料认真进行审查，并通过进一步测量复核，以确保测量结果的准确率。3、 现场工程技术人员做到认真、细心负责，及时指出工程施工中的不足之处并予及时纠正完善，工作过程中做到操作仔细、不放过任何可疑点，并推行复核检验制度。4、 认真检查各型材的进场质保书；对全桥组装件的拼装质量进行检查，所有的销子、螺栓必须安装到位；全桥焊接严格按照相关操作规程进行，并由工程组把关，保证焊接的质量。推行计划管理各施工组，各组根据总计划指标要求制定本组、本施工点的计划。队部提出处理意见，及时调整人工、材料、机械设备在数量和时间上的安排，保证各施工环节环环紧扣，有条不紊，既保进度又保质量。九、工期保证措施便桥工期目标是本项目
13、工程建设的一个主要节点；便道便桥建设直接影响到整个施工环节，项目经理部将采取一切措施确保这一目标的实现。1、组织保障：做到领导班子到位、管理人员到位、管理制度到位、现场服务到位、奖惩措施到位。2、技术保障：配备专职的技术人员（具备便桥施工经验），专门研究和解决施工中出现的技术问题。、计划保障：编制切实可行的施工进度计划，并在施工管理的全过程中严格遵照执行，抓好关键项目和关键工序施工进度，根据施工实际进展，及时调整施工计划，确保各项工作始终控制在按计划、有秩序的轨道上。、人员、设备保障：调配有施工经验的专业队伍、施工机械设备、车辆。、施工调度保障：合理调配劳动力，项目部分管经理驻点执行，确保人员
14、、设备等。、资金保障：根据施工计划，提前购买工程所需材料（大宗材料和辅助材料）。同时预留资金备用。、后勤保障：抓好职工生活、医疗、卫生、防病工作，保证职工有充分的精力和体力。生产、生活物资供应及时，解决职工的后顾之忧。、协调保障：尊重和服从业主、监理工程师的监督、指导，将便桥搭设工作做好，同时加强和当地村民和乡村级政府的联系，尽可能避免因为地方矛盾出现的停工。十、安全保证措施A、安全保证体系框图项目经理部安全保证体系框图项目经理：陈大勇常务经理：谢久田项目总工：王金荣副总工：彭启钢项目副经理： 朱翔项目副经理：韩海波 工程科： 韩海波 质检科： 张云峰 综合科： 王云槽机务安全科： 朱海涛装配作业组航道安全组测量作业组桥台作业组拖拉作业组焊接作业组起吊作业组B、 制定严格的安全生产管理制度1、构件吊装和安装须遵守公路工程施工安全技术规程、起重机械安全操作规程以及其他相关安全操作技术规程，并要对每一个相关
