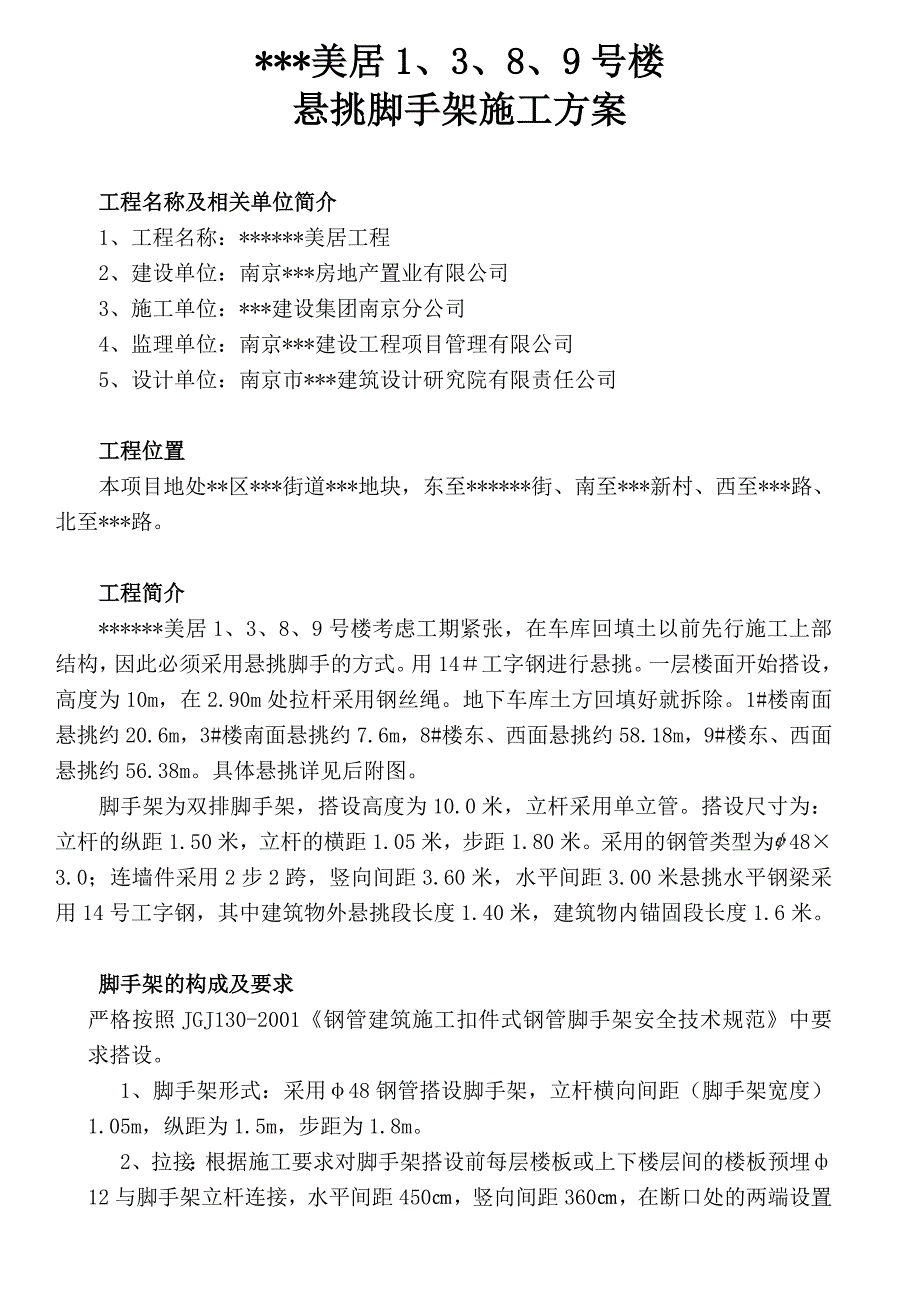

江苏省南京市某工程悬挑脚手架施工方案(全套计算书图文并茂) .doc_第1页
第1页 / 共21页

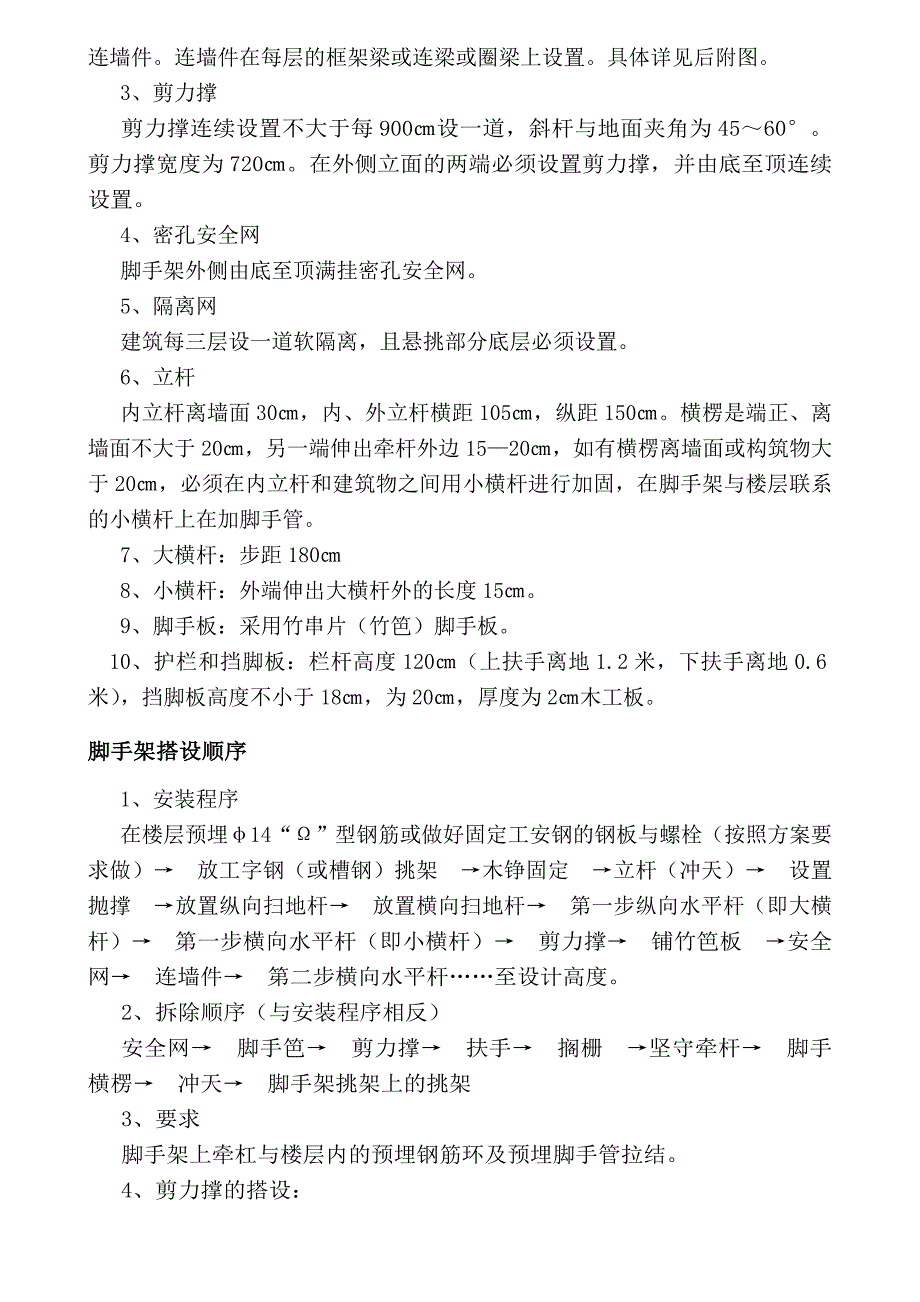

江苏省南京市某工程悬挑脚手架施工方案(全套计算书图文并茂) .doc_第2页
第2页 / 共21页

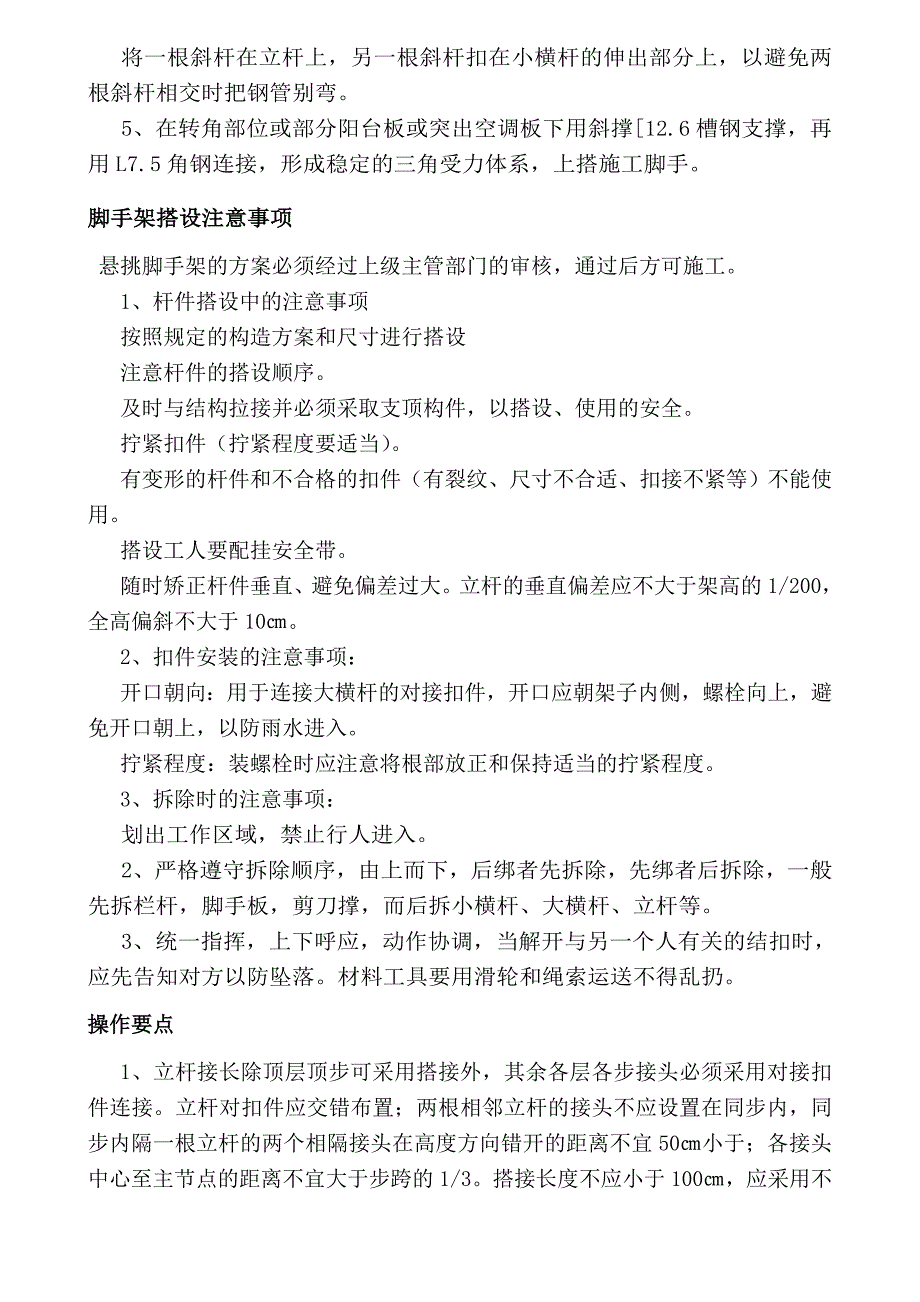

江苏省南京市某工程悬挑脚手架施工方案(全套计算书图文并茂) .doc_第3页
第3页 / 共21页
江苏省南京市某工程悬挑脚手架施工方案(全套计算书图文并茂) .doc_第4页
第4页 / 共21页
江苏省南京市某工程悬挑脚手架施工方案(全套计算书图文并茂) .doc_第5页
第5页 / 共21页
江苏省南京市某工程悬挑脚手架施工方案(全套计算书图文并茂) .doc_第6页
第6页 / 共21页
江苏省南京市某工程悬挑脚手架施工方案(全套计算书图文并茂) .doc_第7页
第7页 / 共21页
江苏省南京市某工程悬挑脚手架施工方案(全套计算书图文并茂) .doc_第8页
第8页 / 共21页
江苏省南京市某工程悬挑脚手架施工方案(全套计算书图文并茂) .doc_第9页
第9页 / 共21页
江苏省南京市某工程悬挑脚手架施工方案(全套计算书图文并茂) .doc_第10页
第10页 / 共21页
亲,该文档总共21页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《江苏省南京市某工程悬挑脚手架施工方案(全套计算书图文并茂) .doc》由会员分享,可在线阅读,更多相关《江苏省南京市某工程悬挑脚手架施工方案(全套计算书图文并茂) .doc(21页珍藏版)》请在第壹文秘上搜索。

1、*美居1、3、8、9号楼悬挑脚手架施工方案工程名称及相关单位简介1、工程名称:*美居工程2、建设单位:南京*房地产置业有限公司3、施工单位:*建设集团南京分公司4、监理单位:南京*建设工程项目管理有限公司 5、设计单位:南京市*建筑设计研究院有限责任公司 工程位置本项目地处*区*街道*地块,东至*街、南至*新村、西至*路、北至*路。工程简介*美居1、3、8、9号楼考虑工期紧张,在车库回填土以前先行施工上部结构,因此必须采用悬挑脚手的方式。用14工字钢进行悬挑。一层楼面开始搭设,高度为10m,在2.90m处拉杆采用钢丝绳。地下车库土方回填好就拆除。1#楼南面悬挑约20.6m,3#楼南面悬挑约7.

2、6m,8#楼东、西面悬挑约58.18m,9#楼东、西面悬挑约56.38m。具体悬挑详见后附图。 脚手架为双排脚手架,搭设高度为10.0米,立杆采用单立管。搭设尺寸为:立杆的纵距1.50米,立杆的横距1.05米,步距1.80米。采用的钢管类型为483.0;连墙件采用2步2跨,竖向间距3.60米,水平间距3.00米悬挑水平钢梁采用14号工字钢,其中建筑物外悬挑段长度1.40米,建筑物内锚固段长度1.6米。脚手架的构成及要求严格按照JGJ130-2001钢管建筑施工扣件式钢管脚手架安全技术规范中要求搭设。1、脚手架形式:采用48钢管搭设脚手架,立杆横向间距(脚手架宽度)1.05m,纵距为1.5m,步

3、距为1.8m。2、拉接:根据施工要求对脚手架搭设前每层楼板或上下楼层间的楼板预埋12与脚手架立杆连接,水平间距450,竖向间距360,在断口处的两端设置连墙件。连墙件在每层的框架梁或连梁或圈梁上设置。具体详见后附图。3、剪力撑剪力撑连续设置不大于每900设一道,斜杆与地面夹角为4560。剪力撑宽度为720。在外侧立面的两端必须设置剪力撑,并由底至顶连续设置。4、密孔安全网脚手架外侧由底至顶满挂密孔安全网。5、隔离网建筑每三层设一道软隔离,且悬挑部分底层必须设置。6、立杆内立杆离墙面30,内、外立杆横距105,纵距150。横楞是端正、离墙面不大于20,另一端伸出牵杆外边1520,如有横楞离墙面或

4、构筑物大于20,必须在内立杆和建筑物之间用小横杆进行加固,在脚手架与楼层联系的小横杆上在加脚手管。7、大横杆:步距1808、小横杆:外端伸出大横杆外的长度15。9、脚手板:采用竹串片(竹笆)脚手板。10、护栏和挡脚板:栏杆高度120(上扶手离地1.2米,下扶手离地0.6米),挡脚板高度不小于18,为20,厚度为2木工板。脚手架搭设顺序1、安装程序在楼层预埋14“”型钢筋或做好固定工安钢的钢板与螺栓(按照方案要求做)放工字钢(或槽钢)挑架木铮固定立杆(冲天)设置抛撑放置纵向扫地杆放置横向扫地杆第一步纵向水平杆(即大横杆)第一步横向水平杆(即小横杆)剪力撑铺竹笆板安全网连墙件第二步横向水平杆至设计

5、高度。2、拆除顺序(与安装程序相反)安全网脚手笆剪力撑扶手搁栅坚守牵杆脚手横楞冲天脚手架挑架上的挑架3、要求脚手架上牵杠与楼层内的预埋钢筋环及预埋脚手管拉结。4、剪力撑的搭设:将一根斜杆在立杆上,另一根斜杆扣在小横杆的伸出部分上,以避免两根斜杆相交时把钢管别弯。5、在转角部位或部分阳台板或突出空调板下用斜撑12.6槽钢支撑,再用L7.5角钢连接,形成稳定的三角受力体系,上搭施工脚手。脚手架搭设注意事项悬挑脚手架的方案必须经过上级主管部门的审核,通过后方可施工。1、杆件搭设中的注意事项按照规定的构造方案和尺寸进行搭设注意杆件的搭设顺序。及时与结构拉接并必须采取支顶构件,以搭设、使用的安全。拧紧扣

6、件(拧紧程度要适当)。有变形的杆件和不合格的扣件(有裂纹、尺寸不合适、扣接不紧等)不能使用。搭设工人要配挂安全带。随时矫正杆件垂直、避免偏差过大。立杆的垂直偏差应不大于架高的1/200,全高偏斜不大于10。2、扣件安装的注意事项:开口朝向:用于连接大横杆的对接扣件,开口应朝架子内侧,螺栓向上,避免开口朝上,以防雨水进入。拧紧程度:装螺栓时应注意将根部放正和保持适当的拧紧程度。3、拆除时的注意事项:划出工作区域,禁止行人进入。2、严格遵守拆除顺序,由上而下,后绑者先拆除,先绑者后拆除,一般先拆栏杆,脚手板,剪刀撑,而后拆小横杆、大横杆、立杆等。3、统一指挥,上下呼应,动作协调,当解开与另一个人有

7、关的结扣时,应先告知对方以防坠落。材料工具要用滑轮和绳索运送不得乱扔。操作要点1、立杆接长除顶层顶步可采用搭接外,其余各层各步接头必须采用对接扣件连接。立杆对扣件应交错布置;两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜50小于;各接头中心至主节点的距离不宜大于步跨的1/3。搭接长度不应小于100,应采用不小于2个旋转扣件固定,端部扣件盖板的边缘至杆端不应小于10。2、脚手架必须设置纵向、横向扫地杆。纵向扫地杆采用直角扣件固定在距离套管不大于20处立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上,连墙杆应靠近节点设置,采用上下交叉布置;

8、应从第一步纵向水平杆处开始设置,采用硬拉接,严禁使用仅有拉筋的柔性连墙件。3、脚手架必须在外侧装门面的两端必须设置一道剪力撑,并应由底至顶连续设置;中间各道剪力撑之间的净距不应大于15。4、使用竹串片脚手板,纵向水平杆采用直角扣件固定在横向水平上,等距离设置,间距不大于40。主节点处必须设置一根横向水平杆,用直角扣件扣接。主节点两个直角扣件的中心距离不大于15。靠墙一端的外伸长度不大于50。5、脚手板应设置在三根横向水平杆上,当脚手板长度2时,采用两根横向水平杆支承,但应将脚手板两端与其可靠固定,脚手板搭接铺设时,接头必须在横向水平杆上,搭接长度应大于20。脚手板应按主竹筋垂直于纵向水平杆方向

9、铺设,四个角用1.2的镀锌钢丝固定在纵向水平杆上。6、脚手架拆除作业必须由上而下逐层进行,严禁上下同时作业。7、连墙件必须随脚手架逐层拆除,严禁先将连墙件整层再拆脚手架;分段拆除高差不应大于2步,备配件严禁抛至地面。安全技术措施1、搭设脚手架所用的钢管、扣件、竹笆等材料均应符合质量要求。旧扣件使用前进行质量检查,有裂纹、变形的严禁使用,出现滑螺栓必须更换。2、安装后的扣件螺栓拧紧扭力矩扳手检查,抽样方法应随机分布原则进行,不合格的必须重新拧紧,直至合格为止。3、严禁在脚手上堆物以及有脚手上附加属结构。严禁在脚手上拉缆风和支撑模板排架。4、脚手架搭设人员必须经过按现行国家标准特种作业人员安全技术

10、考核管理规则考核合格的专业架子工。5、作业层上的施工荷载应符合设计要求,不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上;严禁悬挂起重设备。6、当有六级及六级以上大风和雨天气时应停止脚手架搭设与拆除作业。雨后上架作业应防滑措施。7、严格按计算工况施工,相同位置同时作业层不得超过3层。8、凡患有高血压、心脏病等不适于高处作业不得上脚手架操作。9、严格按平面及剖面搭设、遵守搭拆程序及要求。10、脚手架外面满挂小眼安全网,严禁用竹笆围护。11、拆除脚手时施工区应设置警戒区。12、恶劣天气影响施工安全时,不得进行脚手架的搭拆施工。13、遵守其他拆除脚手架的一般规定。14、搭拆

11、前施工员应向施工班组进行详细安全交底。15、搭拆完成后施工班组应进行仔细的自检,并由安全部门进行验收,不合格处及时整改,必须持验收员通过后方能使用。悬挑式扣件钢管脚手架计算书 钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)。 计算的脚手架为双排脚手架,搭设高度为10.0米,立杆采用单立管。 搭设尺寸为:立杆的纵距1.50米,立杆的横距1.05米,步距1.80米。 采用的钢管类型为483.0, 连墙件采用2步2跨,竖向间距3.60米,水平间距3.00米。 施工均布荷载为3.0kN/m2,同时施工2层,脚手板共铺设4层。 悬挑水平钢梁采用14号工字钢,其中建筑物

12、外悬挑段长度1.40米,建筑物内锚固段长度1.6米。 悬挑水平钢梁采用拉杆与建筑物拉结,最外面支点距离建筑物1.30m。拉杆采用钢丝绳。 一、大横杆的计算 大横杆按照三跨连续梁进行强度和挠度计算,大横杆在小横杆的上面。 按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。 1.均布荷载值计算 大横杆的自重标准值 P1=0.038kN/m 脚手板的荷载标准值 P2=0.1501.050/3=0.052kN/m 活荷载标准值 Q=3.0001.050/3=1.050kN/m 静荷载的计算值 q1=1.20.038+1.20.052=0.109kN/m 活荷载的计算值 q2=1.4

13、1.050=1.470kN/m 大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度) 大横杆计算荷载组合简图(支座最大弯矩) 2.抗弯强度计算 最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩 跨中最大弯矩计算公式如下: 跨中最大弯矩为 M1=(0.080.109+0.101.470)1.5002=0.350kN.m 支座最大弯矩计算公式如下: 支座最大弯矩为 M2=-(0.100.109+0.1171.470)1.5002=-0.412kN.m 我们选择支座弯矩和跨中弯矩的最大值进行强度验算: =0.412106/4491.0=91.632N/mm2 大横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为三跨连续梁均布荷载作用下的挠度 计算公式如下: 静荷载标准值q1=0.038+0.052=0.091kN/m 活荷载标准值q2=1.050kN/m 三跨连续梁均布荷载作用下的最大挠度 V=(0.6770.091+0.9901.050)1500.04/(1002.06105.0)=2.511mm 大横杆的最大挠度小于1500.0/150与10mm,满足要求! 二、小横杆的计算 小横杆按照简支梁进行强度和
