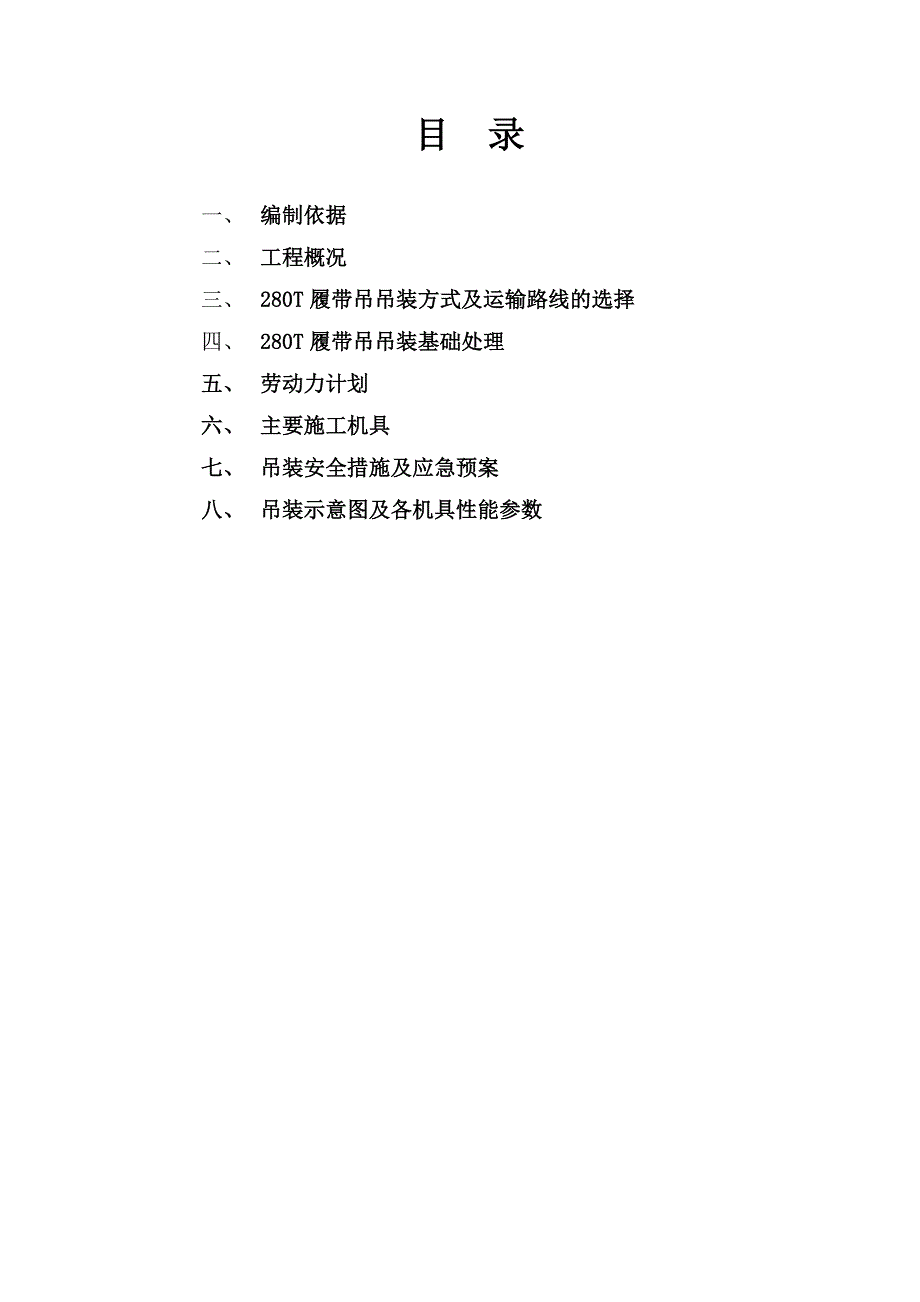

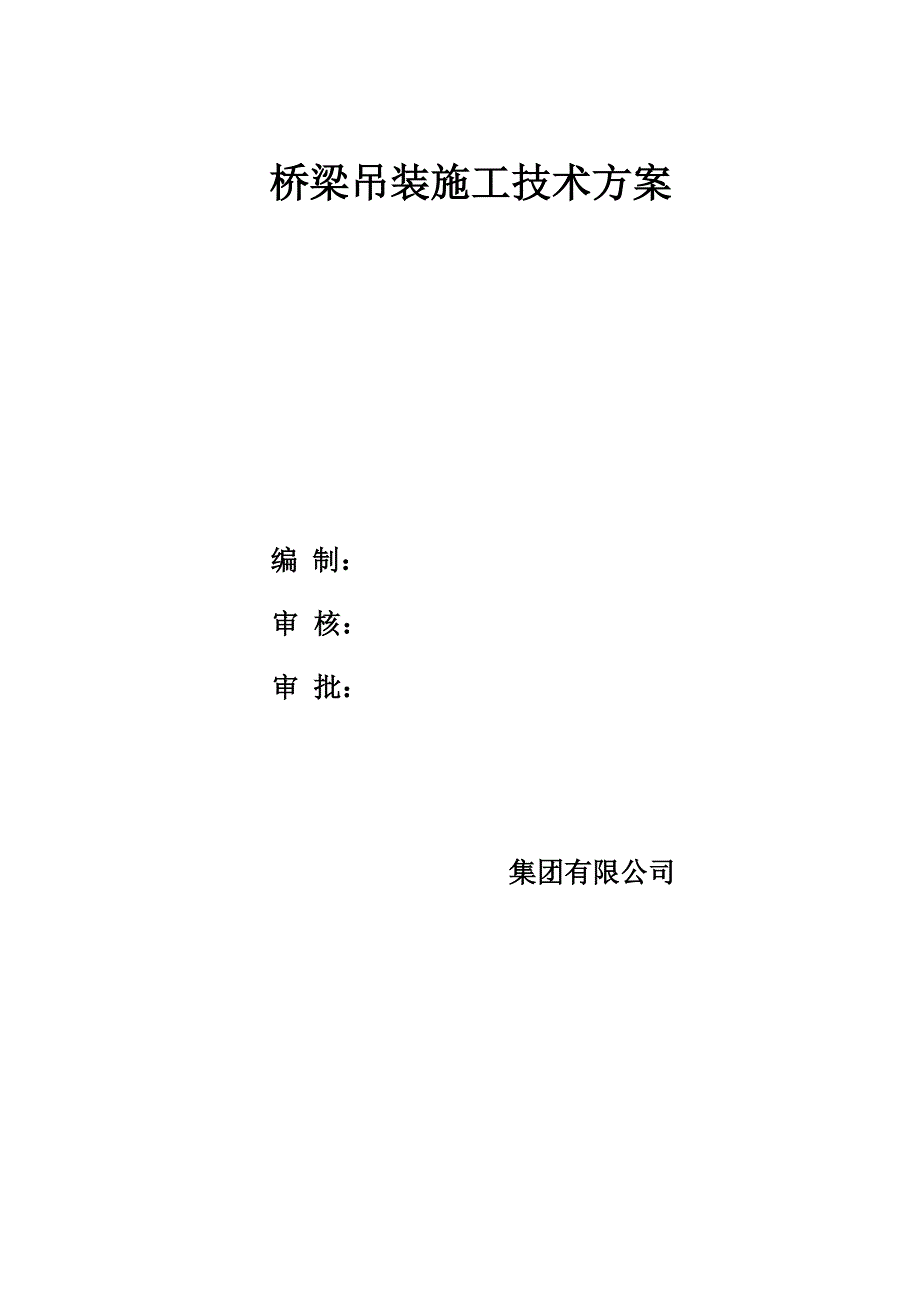

1、桥梁吊装施工技术方案编 制： 审 核：审 批：集团有限公司目 录一、 编制依据二、 工程概况三、 280T履带吊吊装方式及运输路线的选择四、 280T履带吊吊装基础处理五、 劳动力计划六、 主要施工机具七、 吊装安全措施及应急预案八、 吊装示意图及各机具性能参数一、 编制依据1、桥梁施工图2、桥梁外形尺寸及重量3、化工工程建设起重施工规范HGJ201-83 大型设备吊装工程施工工艺标准SH/T3515-2003 石油化工建设工程施工安全技术规范 GB50484-20084、起重作业安全规程5、现场实际条件6、QUY280型280t履带吊车性能手册7、ZQ60型60t龙门吊性能手册8、欧曼ETX
2、9重型牵引车性能参数二 工程概况XXX位于道路工程贵州大道吉林大道段，跨越小流津河支渠，中心桩号K1+302.5，为新建桥梁工程。本桥横向布置为车行道桥+两侧人行道桥，本册设计为车行道桥部分，上部结构采用230m装配式部分预应力混凝土简支T梁，下部结构为盖梁柱式墩台，钻孔灌注桩基础，桥梁全长65m，设计交角90o ，设计汽车荷载等级：公路-I级。由片梁组成，单片梁长30m，宽1.2m，高1.4m，重64.5t。桥梁下方为河道，需要在桥梁东侧和西侧分别对两跨桥梁进行吊装。桥梁西面可用场地开阔，地基填平夯实之后，可用来组装履带吊车。桥梁东面道路需要处理，以保证桥梁能够顺利运输到吊装区域。另外，桥段
3、北侧道路有塌方现象，暂不予考虑使用！桥梁分别从东西两条道路运输到场地内。梁场位于沧州市开发区鑫源构件厂距离桥梁施工现场约16公里，中间途径沧州市开发区、新华区、运河区、沧县。梁的型号及数量如下所示：名称尺寸(米)重量（吨）数量（片）安装高度(米)上弦下弦T型梁301.21.464.5t580m-1.4m三、吊装方式及运输路线的选择1、梁场吊装方式的选择 梁场T梁施工现场有60t龙门吊4台可供使用，本工程T梁最大重量为64.5吨，我们每片梁从梁场起吊采用2台龙门吊配合作业来确保吊装现场的人身及混凝土成品安全。2、梁场吊装准备1). 吊前对吊装区域及进场路线进行地基处理，符合吊装及运输要求；2).
4、 钢丝绳与梁棱角有接触时要采取适当防护措施；3)钢丝绳选用：选用50mmX18000mm钢丝绳2根，每根一弯两股使用，破断拉力149t，安全系数为6，许用拉力为149/6=24.8t；4). 钢丝绳受力核算：68/（4sin60）=68/（40.866）=19.6t24.8t，满足使用要求；注：吊装过程需要至少4根溜绳进行拖拉控制，防止梁发生碰撞造成损毁或伤人。3、吊装步骤根据桥梁施工现场要求进行按编号吊装装车，随装随运输出场。4、梁场吊装保证措施我们在梁场配备一台300t汽车吊，如遇龙门吊发生故障或停电等意外情况，将采用汽车吊完成装车任务。5、桥梁现场吊装方法的选择本方案中所要吊装的T型梁由
5、运输车运到现场直接进行卸车吊装。为保证桥梁吊装施工有计划、有步骤、安全、顺利地进行，综合考虑施工成本、工期等因素，结合现场特点以及具体情况，工程的需要及现场实际情况，计划使用1台280t履带吊车完成桥梁的吊装工作。6、吊装步骤根据事先安排好的吊装顺序把吊着开到预定的吊装位置等待运梁车的到达，计划开始从东跨最南边2-1开始吊装一片一片推向2-29，吊车根据性能参数从南向北推进。 东跨完成后再转到桥西侧从1-1开始向1-29推进最终完成吊装任务。 7、吊装参数吊车臂长半径额定载荷实际载荷负荷率备注280t39m20m70t64.5t92%8、吊装前准备1). 吊前对吊装区域及进场路线进行地基处理，
6、符合吊装及运输要求；2). 钢丝绳与梁棱角有接触时要采取适当防护措施；3)钢丝绳选用：选用50mmX18000mm钢丝绳2根，每根一弯两股使用，破断拉力149t，安全系数为6，许用拉力为149/6=24.8t；4). 钢丝绳受力核算：68/（4sin60）=68/（40.866）=19.6t24.8t，满足使用要求；注：吊装过程需要至少4根溜绳进行拖拉控制，防止梁发生碰撞造成损毁或伤人。9、运梁车及运梁路线的选择运梁车采用欧曼重型牵引车来运输，运梁路线（东跨T梁）：梁场沧盐公路海河路迎宾大道重庆路上海路-小流津河桥东侧运梁路线（西跨T梁）：梁场沧盐公路海河路迎宾大道重庆路北京路贵州大道上海路西
7、段小流津河桥西侧运梁路线跨越沧州市开发区、新华区、运河区、沧县等地，从工期及行车安全角度考虑我们将分别与上诉区域交警大队进行联系并办理特别通行证来满足要求。四、 桥梁现场地基处理 1、对地压强计算（负荷状态）2、 地基处理方法如施工现场平面及地基处理示意图所示，对网格区域进行如下处理。由于台背回填土为12%石灰土并压路机压实，上部覆盖50cm素土并重夯夯实，已具备承载280T履带吊能力。为保障吊装使用的280T履带吊在台背回填土上正常工作而且对对桥台影响最小，所以在280T履带吊行驶区域铺设2.5cm厚钢板。其它需要进行地基处理的区域进行填平夯实处理，分别满足吊车组装、行走及运输车行走要求。地
8、基处理完毕之后，进行地基强度检测，并出具地基检测报告，吊装区域检测强度需符合吊装强度要求。五、劳动力计划 为了满足现场的施工，能够按期完成桥梁的吊装施工，现场需要配置吊装工、装配工及吊车司机等工种，各工种人数配置如下表： 序号工种人数1管理人员102起重工43装配工104焊工45测量员26吊车司机27共计32六、主要施工机具履带吊车280t1台桥梁现场龙门吊70t2台梁场钢丝绳扣50mm18m2根抗拉强度1770MPa运输车210吨7-9台运输吊车配重、T梁汽车吊300吨1台梁场备用水准仪S31台控制拼装、吊装全站仪SET5001台控制测量放线对讲机3公里2对白棕绳50m4根钢卷尺30米，50
9、米各1把角磨机2把打磨气割设备2套七、起重吊装作业控制措施和应急预案1编制目的吊装作业是指施工中的结构安装和设备安装工程。由于起重吊装作业是专业性较强且危险性较大的工作，稍为疏忽就易发生伤亡事故，因此企业应加强和重视吊装作业的安全管理，采取必要的控制措施和应急预案，防止事故的发生和减少事故造成的损失。2编制依据中华人民共和国安全生产法建设工程安全生产管理条例相关安全操作规程、技术标准、规范及公司ISO9001质量体系3适用范围适用于沧州市上海路道路排水工程项目部4预防措施（一）起重吊装安全技术一般规定1）吊装前应编制施工组织设计或制订施工方案,明确起重吊装安全技术要点和保证安全的技术措施。施工
10、方案必须经上一级主管部门审批监理公司审核后方可实施。2）参加吊装的人员应经体格检查合格。在开始吊装前应进行安全技术教育和安全技术交底。3）吊装工作开始前，应对起重运输和吊装设备以及所用索具、卡环、夹具、卡具、锚锭等的规格、技术性能进行细致检查或试验，发现有损坏或松动现象，应立即调换或修好。起重设备应进行试运转，发现转动不灵活、有磨损的应及时修理；重要构件吊装前应进行试吊，经检查各部位正常后才可进行正式吊装。4）司机、指挥和起重人员必须经过培训，经有关部门考核合格后，方能上岗作业。高空作业时必须按高处作业的要求挂好安全带，并做好必要的防护工作。5）对吊装区域不安全因素和不安全的环境，要进行检查、
11、清除或采取保护措施。如对输电线路的妨碍，如何确保与高压线路的安全距离；作业周围是否涉及到主要通道、警戒线的范围、场地的平整度；作业中如遇大风怎么采取措施等不利条件都要准备好对策措施。6）做好吊装作业前的准备工作是十分重要的，如检查起吊用具和防护设施；对辅助用具的准备、检查；确定吊物回转半径范围、吊物的落点等情况的准备工作。7）吊装中要熟悉和掌握捆绑技术，及捆绑的要点。应根据形状找中心、吊点的数目和绑扎点、捆绑中要考虑吊索间的夹角；起吊过程中必须做到“十不吊”的规定，参与吊装作业的指挥、司机要严格遵守。8）严禁任何人在已起吊的构件下停留或穿行，已吊起的构件不准长时间在空中停留。9）起重作业人员在
12、吊装过程中要选择安全位置，防止吊物的冲击、晃动、坠落伤人发生事故。10）起重指挥人员必须坚守岗位，准确、及时传递信号，司机要对指挥发的信号、吊物的捆绑情况、运行通道、起降的空间，确认无误后才能进行操作。多人捆扎时，只能由一人负责指挥。11）采用桅杆吊装时，四周应不准有障碍物，缆风绳不准跨越架空线，如相距过近时，必须要搭设防护架。12）起吊作业前，应对机械进行检查，安全装置要完好，灵敏。起吊满载或接近满载时，应先将吊物吊起离地2050处停机检查，检查起重设备的稳定性、制动器的可靠性、吊物的平稳性、绑扎的牢固性。确认无误后方可再行起吊。吊运中起降要平稳，不能忽快忽慢和突然制动。13）对自制或改装的
13、起重机械、桅杆起重设备，在使用前，要认真检查和试验、鉴定，确认合格后方准使用。5、防止高空坠落措施1）吊装人员应戴安全帽;高空作业人员应佩安全带,穿防滑鞋,带工具袋。2）吊装工作区应有明显标志，并设有专人警戒，与吊装无关人员严禁入内。起重机工作时，起重臂杆放旋转半径范围内，严禁站人或通过。3）运输、吊装构件时，严禁在被运输、吊装的构上站人指挥和放置材料、材料工具。4）高空作业施工人员应站在操作平台或轻便梯子上工作。吊装层应设临时安全防护栏杆或采取其他安全措施。5）登高用梯子、临时操作平台应绑扎牢靠；梯子与地面夹角以6070为宜，操作平台跳板应铺平绑扎，严禁出现挑头板。6、防物体落下伤人1）高空
14、往地面运输物件时，应用绳捆好吊下。吊装时，不得在构件上堆放或悬挂零星物件。零星材料和物件必须用吊笼或钢丝绳、保险绳捆扎牢固后才能吊运和传递，不得随意抛掷材料物体、工具，防止滑脱伤人或意外事故。2）构件必须绑扎牢固，起吊点应通过构件的重心位置，吊升时应平稳，避免振动或摆动。3）起吊构件时，速度不应太快，不得在高空停留过久，严禁猛升猛降，以防构件脱落。4）构件就位后临时固定前，不得松钩、解开吊装索具。构件固定后，应检查连接牢固和稳定情况，当连接确定安全可靠才可拆除临时固定工具和进行下步吊装。5）风雪天、霜雾天和雨天吊装应采取必要的防滑措施，夜间作业应有充分照明。7、防止起重机倾翻措施1）起重机行驶的道路必须平整、坚实、可靠、停放地点必须平坦。2）起重机不得停放在斜坡道上工作，不允许起重机两条覆带或支腿停留部位一高一低或土质一硬一软。3）起吊构件时，吊索要保持垂直，不得超出起重机回转半径斜向拖拉，以免超负荷和钢丝绳滑脱或拉断绳索而使起重机失稳。起吊重型构件时应设牵拉绳。4）起重机操作时，臂杆提升、下降、回转要平稳，不得在空中摇晃，同时要尽量避免紧急制动或冲击振动等现象发生。未采取可靠的技术措施和未经有关技术部门批准，
