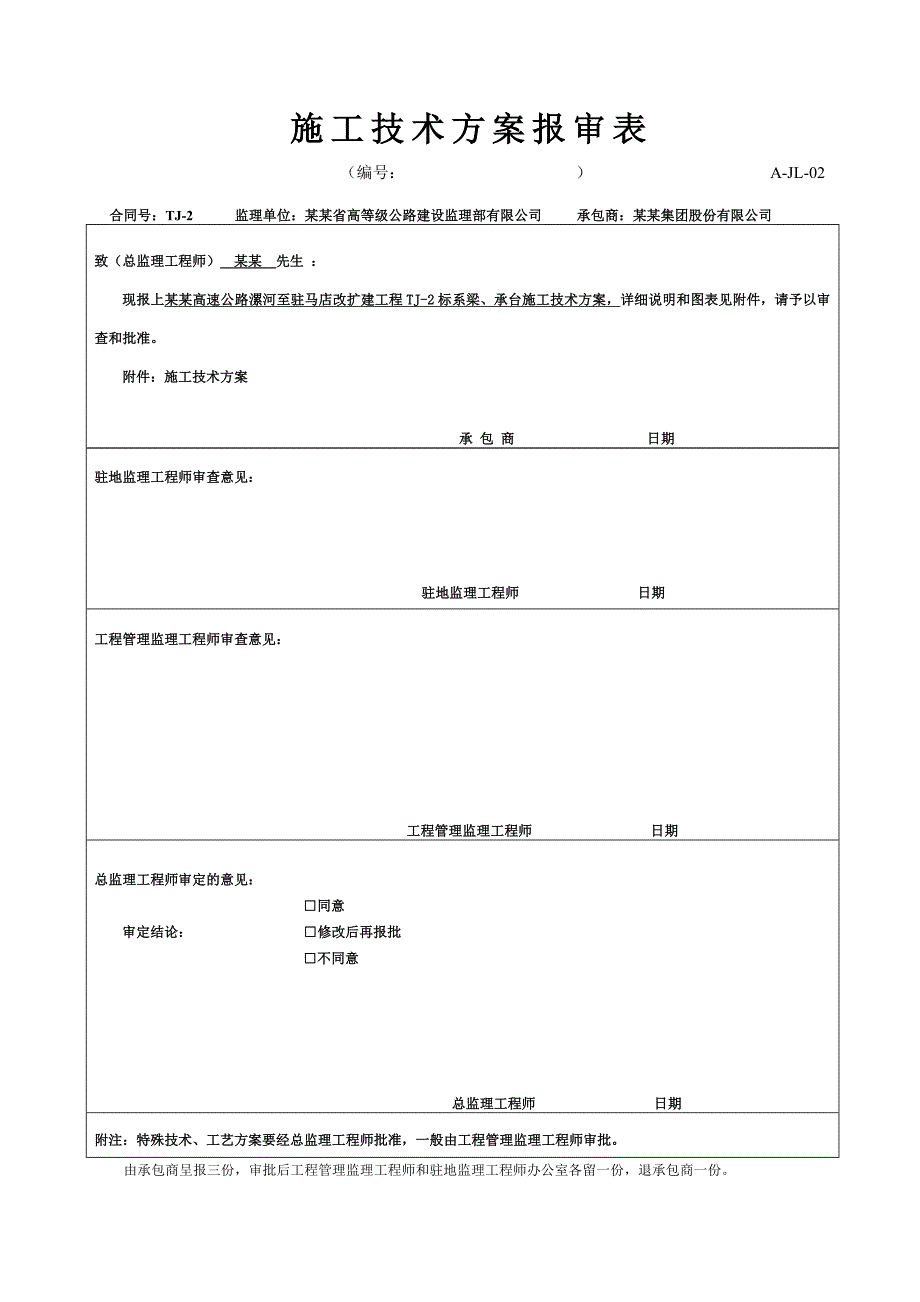

1、 施工技术方案报审表 （编号： ） A-JL-02合同号：TJ-2 监理单位：某某省高等级公路建设监理部有限公司 承包商：某某集团股份有限公司 致（总监理工程师） 某某 先生 ：现报上某某高速公路漯河至驻马店改扩建工程TJ-2标系梁、承台施工技术方案，详细说明和图表见附件，请予以审查和批准。附件：施工技术方案 承 包 商 日期驻地监理工程师审查意见： 驻地监理工程师 日期 工程管理监理工程师审查意见： 工程管理监理工程师 日期总监理工程师审定的意见：同意审定结论： 修改后再报批不同意 总监理工程师 日期附注：特殊技术、工艺方案要经总监理工程师批准，一般由工程管理监理工程师审批。由承包商呈报三份

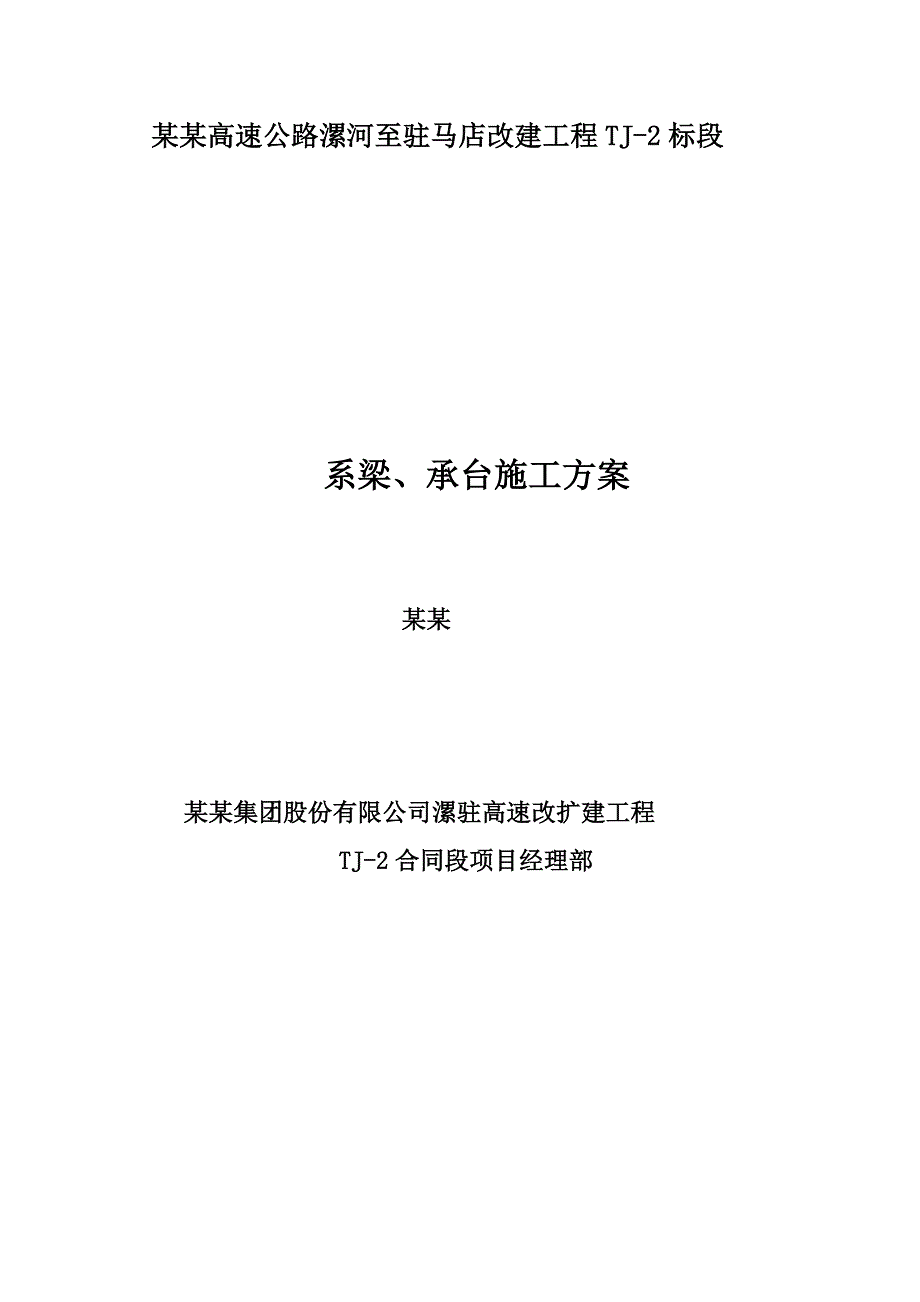

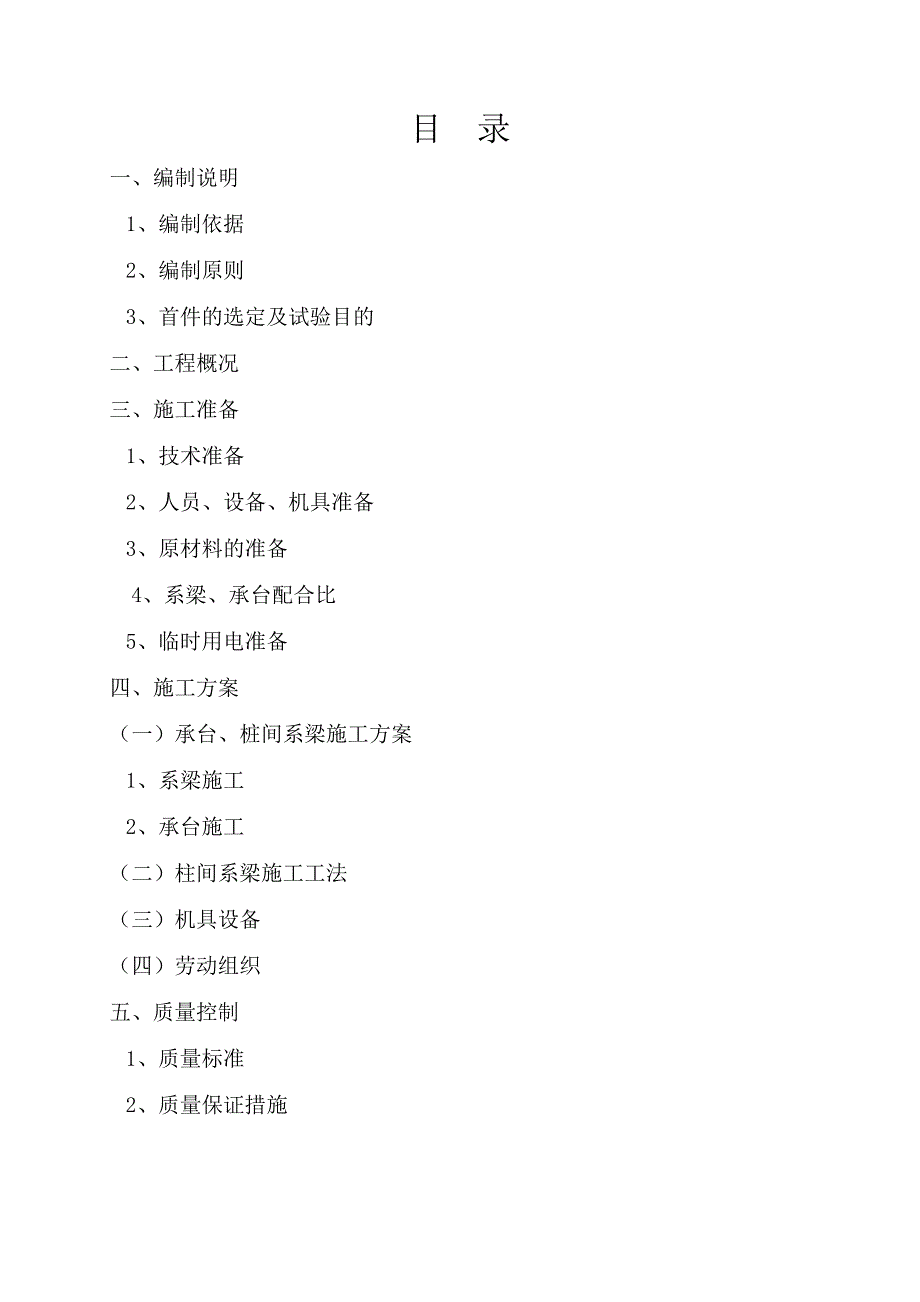

2、，审批后工程管理监理工程师和驻地监理工程师办公室各留一份，退承包商一份。 某某高速公路漯河至驻马店改建工程TJ-2标段 系梁、承台施工方案 某某 某某集团股份有限公司漯驻高速改扩建工程 TJ-2合同段项目经理部目 录一、编制说明1、编制依据2、编制原则3、首件的选定及试验目的二、工程概况三、施工准备1、技术准备2、人员、设备、机具准备3、原材料的准备 4、系梁、承台配合比 5、临时用电准备四、施工方案（一）承台、桩间系梁施工方案1、系梁施工2、承台施工（二） 柱间系梁施工工法（三） 机具设备（四） 劳动组织五、质量控制1、质量标准2、质量保证措施六、安全管理体系及保证措施七、文明施工及环境保护
3、措施八、冬季混凝土施工措施九、雨季施工措施 系梁、承台施工方案一、编制说明1、编制依据（1）、交通部部颁公路工程技术标准（JTGB01-2003)；（2）、交通部部颁公路桥涵设计通用规范（JTGD60-2004)；（3）、交通部部颁公路钢筋混凝土及预应力混凝土桥涵设计规范（JTGD60-2004)；（4）、交通部部颁公路桥涵施工技术规范（JTG/T F50-2011）；（5）、交通部部颁公路工程质量检验评定标准（JTG F80/1-2004）；（6）、2、编制原则（1）、在充分理解招标文件的基础上，根据设计图纸内容及施工现场的实际情况，编制先进、合理、经济、可行的施工方案。（2）、采用施工全过
4、程对环境破坏最小、占地最少，并有较为周密的环境保护措施。（3）、施工工艺与施工规范及设计要求相符，并达到完善先进严格遵守设计规范、施工规范、验收标准及国家和交通部关于质量、安全生产的规定，确保工程质量和施工安全。（4）、施工进度安排合理、高效，施工区段划分协调、统一。二、工程概况本标段路线起点桩号K9+295,终点桩号K19+795，全长10.5公里，设计加宽方式为双侧拼宽，两侧各加宽7.25m,采用“老桥老标准，新桥新标准，同结构同跨径，上连下不连”的加宽方式。本标段共有大桥1座，互通式立交2处，分离式立交桥11座。桥梁加宽方式采用与老桥相通的跨径。上部采用预应力混凝土简支空心板与老桥拼宽；
5、下部结构采用柱式墩、柱式台或高桩承台式桥台。 系梁、承台工程量见下表: 表-1序号中心桩号桥梁名称交角上部结构孔数及孔径承台(个)1K9+836.45农场分离式立交80预应力砼空心板2-2082K11+152.48酒厂分离式立交90预应力砼空心板1-1603K11+820.43护庄分离式立交100预应力砼空心板2-2024K12+267.94顾庙分离式立交100预应力砼空心板3-1685K12+445.95洪河大桥90预应力砼空心板8-2086K12+973.46王湾分离式立交100预应力砼空心板1-1607K13+952.45赵庄分离式立交95预应力砼空心板1-1608K15+215.45盆
6、尧分离式立交80预应力砼空心板3-1609K16+106.92于营分离式立交（号）85预应力砼空心板1-16010K16+484.44于营分离式立交（号）85预应力砼空心板1-16011K17+039.42张老庄分离式立交90预应力砼空心板1-16012K17+894.44西平互通立交跨主线110钢筋混凝土连续钢构3-15+20+151013K18+262.17西平互通立交跨匝道110钢筋混凝土连续钢构3-15+20+15814K19+544.53陈老庄分离式立交90预应力砼空心板1-160三、施工准备1、技术准备（1）、组织技术人员及其它管理人员全面熟悉合同文件、技术规范及施工图设计。（2）
7、、设立工地试验室，配备满足施工需要的试验检测仪器和设备，配齐试验人员，完成各类原材料试验及混凝土配合比设计等试验工作。2、人员准备（1）、调动和组织充足的人员，包括力工、技工、操作工，结构合理，机构完善。具体人员如下: 主要管理人员及分工一览表 表-2序号 姓名职务职称负责项目1项目经理高级工程师宏观管理2项目总工高级工程师主持施工现场技术工作3生产副经理高级工程师主持施工现场管理工作4质检工程师高级工程师负责施工过程质量检测工作5质检工程师高级工程师协助质检总进行质量检测工作6试验室主任试验检测工程师负责施工过程中试验检测工作7结构工程师高级工程师负责实施桥梁施工具体工作8结构工程师工程师协
8、助结构负责人进行桥梁施工工作9安全负责人安全员证负责实施施工安全管理工作10环保工程师经济师负责实施施工环保管理工作11测量负责人工程师负责实施施工测量工作12试验员试验检测员协助试验室主任进行试验检测工作13安全员安全员证协助安全负责人进行安全管理工作3、原材料准备 主要原材料 表-3材料名称产地规格技术标准质量要求水泥驻马店豫龙同力水泥PO 52.5强度、细度、凝结时间R28=52.5MPa砂信阳明港双桥中砂细度模数、含泥量、密度MX=2.33.0、含泥量3%碎石驻马店确山县5-20mm压碎值、含泥量、针片状颗粒含量压碎值16%、含泥量1%、针片状颗粒含量15%钢筋安钢、济钢、级冷弯、拉伸
9、、焊接符合设计及规范要求粉煤灰郑州金龙源粉煤灰综合利用有限公司I级细度12烧失量5需水量比95三氯化硫含量95符合设计及规范要求减水剂北京瑞帝斯建材有限公司FAC聚羧酸高性能减水剂 比重1.060.02含固量200.5PH值68减水率2040符合设计及规范要求钢绞线某某恒星钢缆有限公司低松弛预应力混凝土用钢绞线GB/T5224-2003标准符合设计及规范要求 4、系梁设计配合比 表-4下部构造设计强度水泥粉煤灰砂碎石水外加剂坍落度mm7天强度Mpa系梁C30Mpa30481771 1110 1543.46140-18032.1 5、承台设计配合比 表-5下部构造设计强度水泥粉煤灰砂碎石水外加剂
10、坍落度mm7天强度Mpa承台C25Mpa27469798 1101 1583.09140-18030.05、临时用电直接从地方电网接入，能充分满足现场供电要求，同时梁场和拌合站各配备一台200GF发电机作为应急设备。四、施工方案一、承台、桩间系梁施工方案1、系梁施工：承台、桩间系梁采用人工配合挖掘机开挖基坑。人工绑扎系梁钢筋，定型钢模无拉筋法固定模板，集中供应砼，泵送浇筑砼，洒水养生。（1）施工工艺流程 施工程序：基坑开挖 凿除桩头 浇混凝土垫层 绑扎钢筋 支立模板 浇筑混凝土 养生 基坑回填 施工工艺流程图 开挖基坑及支护整平基底，凿桩头，铺垫层，测量底标高模板制造立模板并绑扎钢筋钢筋加工成
11、型检查验收，监理签证原材料实验及选择配合比，混凝土生产灌筑混凝土及养护拆除模板、质量检查四周填土并夯实预埋筋处理施工完毕（2）基坑开挖及处理 基坑采用放坡开挖，开挖坡度采用1：1，用反铲挖掘机开挖，人工配合，并加强坑内的排水。根据施工前拟定的坡度采用反铲挖掘机开挖，挖掘时注意抽水和不要碰到支挡结构，挖至距承台底设计标高约30cm厚的最后一层土时，采用人工挖除修整，以保证土结构不受破坏。如施工时发现基坑在地下水面以下时，可用木板桩支撑，边开挖，边设撑。对需要设挡板支撑的基坑，根据施工现场条件，在基坑四周每30cm打一根木桩（或钢管），在木桩（钢管）后设24mm厚的木板（或钢板），防止边坡坍塌。开挖到承台及系梁底标高后，按设计图纸将桩顶混凝土凿至顶面高出底设计标高的10cm处，清理桩头杂物进行桩基检测。合格后方可进行下道工序施工，若不合格，应立即处理。基底处理及测量定位：夯入10cm厚的碎石层，层面略低于承台底设计标高，如遇砂土层等地质不良情况，按设计要求的厚度铺设石渣或干拌C10混凝土。处理完毕后，马上组
