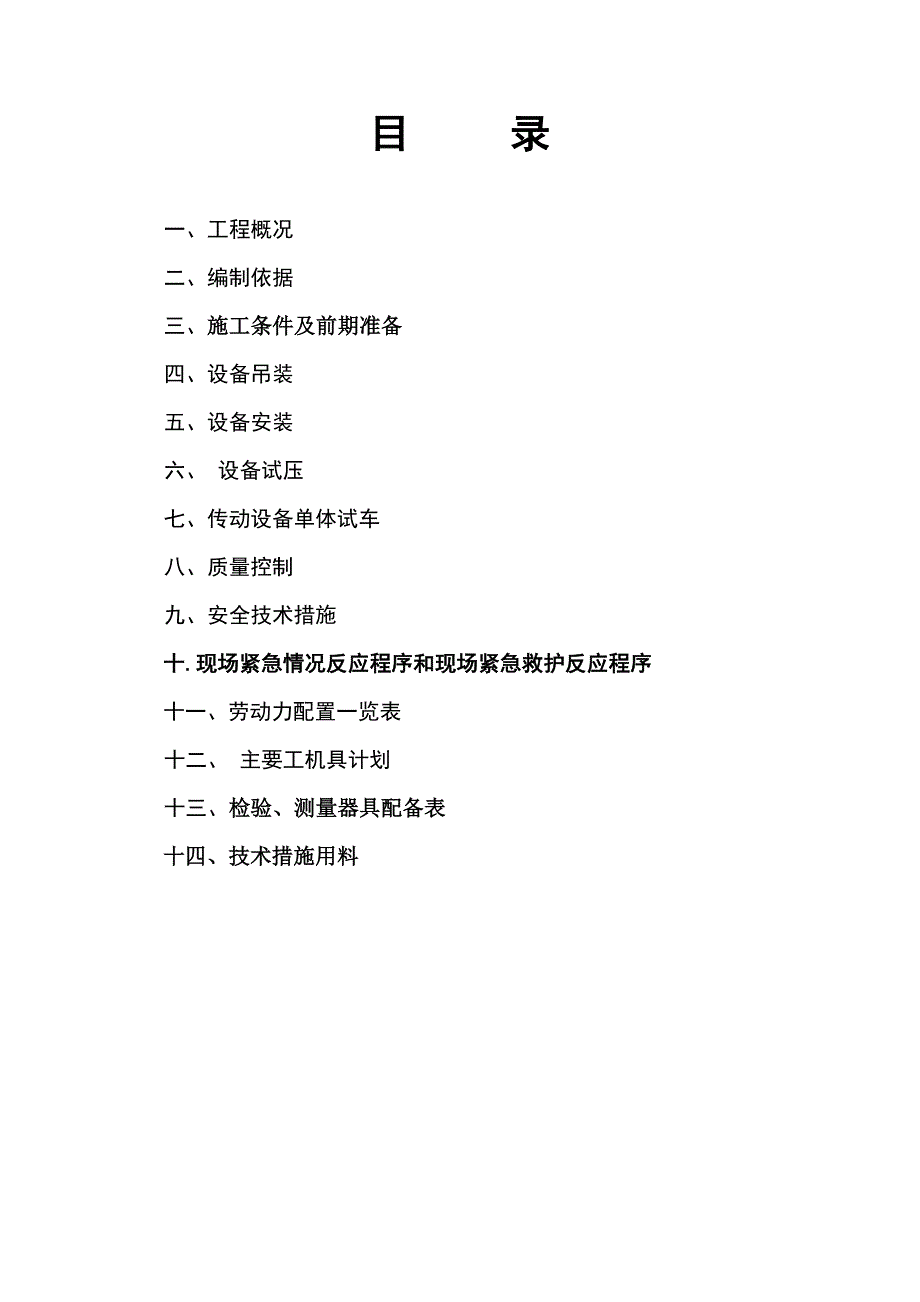

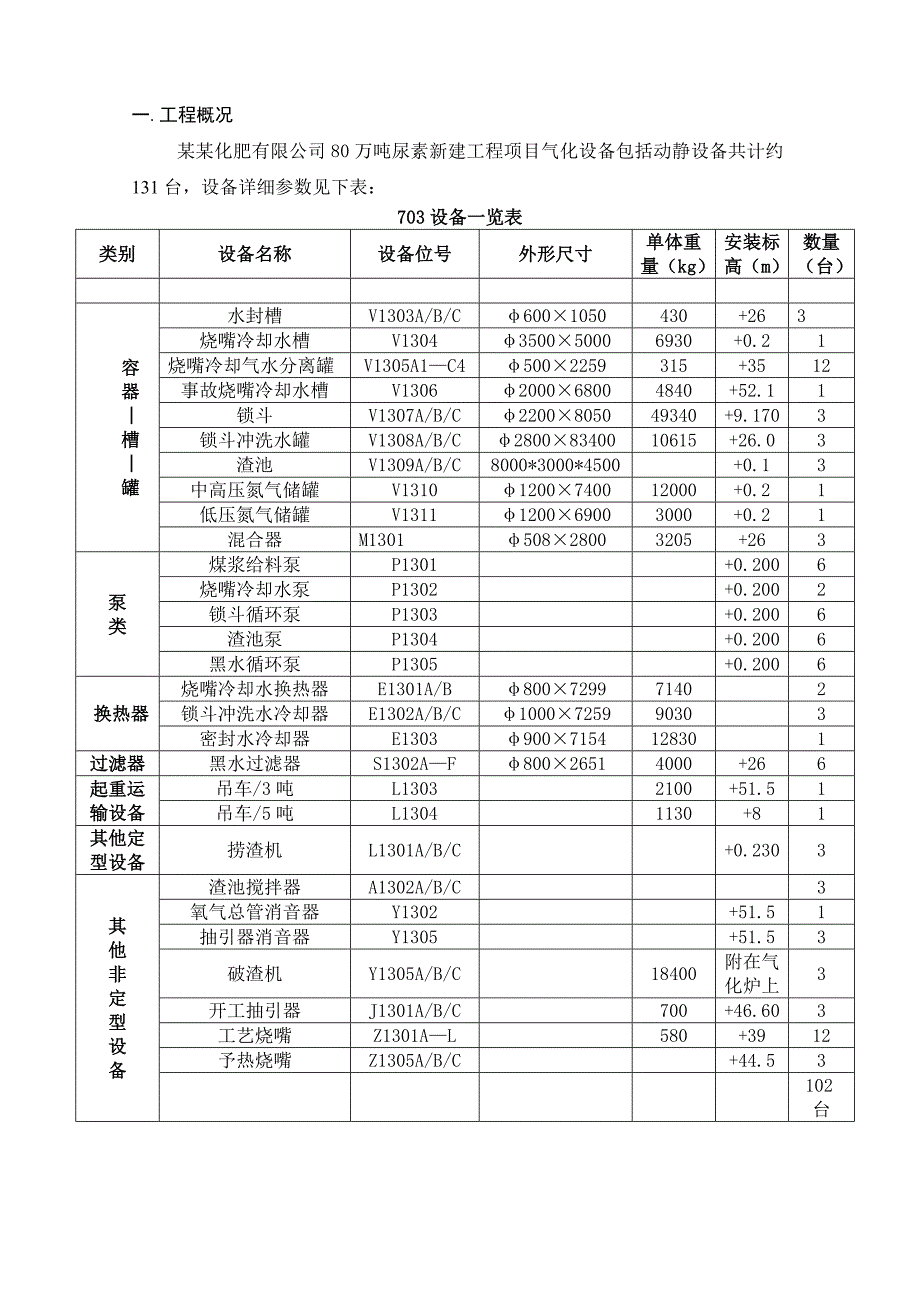

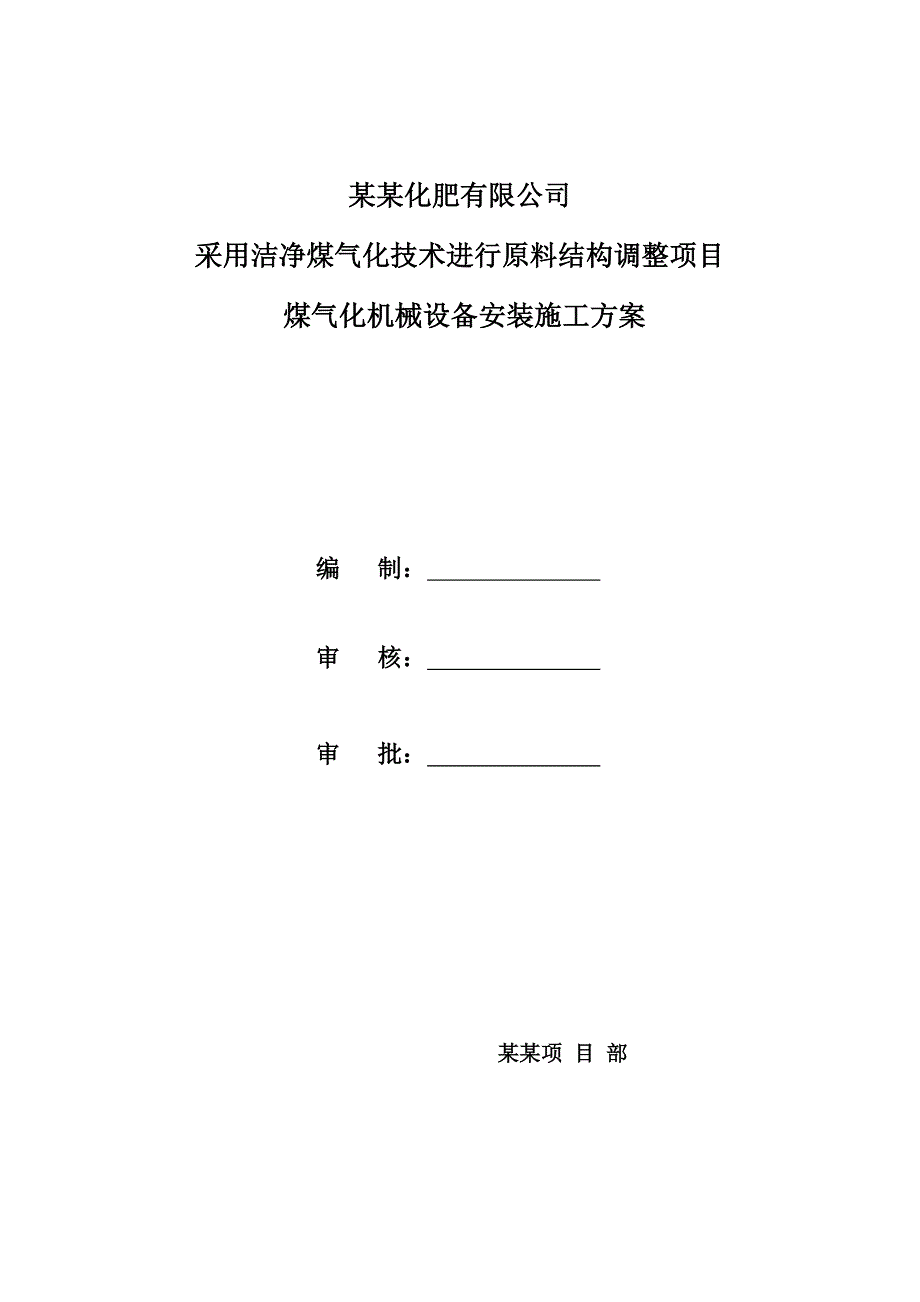

1、某某化肥有限公司采用洁净煤气化技术进行原料结构调整项目煤气化机械设备安装施工方案编 制： 审 核： 审 批： 某某项 目 部目 录一、工程概况二、编制依据 三、施工条件及前期准备 四、设备吊装 五、设备安装 六、 设备试压 七、传动设备单体试车 八、质量控制九、安全技术措施十.现场紧急情况反应程序和现场紧急救护反应程序十一、劳动力配置一览表 十二、 主要工机具计划 十三、检验、测量器具配备表十四、技术措施用料一. 工程概况某某化肥有限公司80万吨尿素新建工程项目气化设备包括动静设备共计约131台，设备详细参数见下表： 703设备一览表类别设备名称设备位号外形尺寸单体重量（kg）安装标高（m）数
2、量（台）容器槽罐水封槽V1303A/B/C6001050430+263烧嘴冷却水槽V1304350050006930+0.21烧嘴冷却气水分离罐V1305A1C45002259315+3512事故烧嘴冷却水槽V1306200068004840+52.11锁斗V1307A/B/C2200805049340+9.1703锁斗冲洗水罐V1308A/B/C28008340010615+26.03渣池V1309A/B/C8000*3000*4500+0.13中高压氮气储罐V13101200740012000+0.21低压氮气储罐V1311120069003000+0.21混合器M130150828003
3、205+263泵类煤浆给料泵P1301+0.2006烧嘴冷却水泵P1302+0.2002锁斗循环泵P1303+0.2006渣池泵P1304+0.2006黑水循环泵P1305+0.2006换热器烧嘴冷却水换热器E1301A/B800729971402锁斗冲洗水冷却器E1302A/B/C1000725990303密封水冷却器E13039007154128301过滤器黑水过滤器S1302AF80026514000+266起重运输设备吊车/3吨L13032100+51.51吊车/5吨L13041130+81其他定型设备捞渣机L1301A/B/C+0.2303其他非定型设备渣池搅拌器A1302A/B/C
4、3氧气总管消音器Y1302+51.51抽引器消音器Y1305+51.53破渣机Y1305A/B/C18400附在气化炉上3开工抽引器J1301A/B/C700+46.603工艺烧嘴Z1301AL580+3912予热烧嘴Z1305A/B/C+44.53102台701/702原煤储存与煤浆制备设备一览表序号设备位号设备名称规格及外形尺寸单体重量（t）安装高度（m）数量（台）一容器类1V1202A/B添加剂槽立式54007000 V=160m318.322V1203A/B/C磨煤机出口槽立式33005600 V=16.4m310.133V1205添加剂地下槽地下槽38003600 V=40m37.9
5、14V1206冲洗水槽立式35005000V =30m36.415V1207细磨机粗浆槽立式28002200 V=16.4m36V1208细磨机细浆槽立式28002200 V=16.4m3二搅拌器1A1201A/B添加剂槽搅拌器桨式 附电机22KW22A1202添加剂地下槽搅拌器桨式 附电机15KW13A1203A/B/C磨煤机出口槽搅拌器桨式 附电机11KW34A1204细磨机粗浆槽搅拌器桨式 附电机11KW5A1205细磨机细浆槽搅拌器桨式 附电机5.5KW三泵1P1202A/B/C添加剂给料泵流量：2.5m3/h 扬 程 ： 63m32P1203A/B/C磨煤机出口槽泵流量：82m3/h
6、 扬 程 ： 92m33P1204A/B添加剂地下槽泵流 量 ：40m3/h 扬 程 ： 35m24P1205A/B冲洗水泵流 量 ：20m3/h扬 程 ：120m25P1206A/B/C细磨机粗浆泵流 量 ：7.2m3/h扬 程 ：110m6P1207A/B/C细磨机细浆泵流 量 ：11.6m3/h扬 程 ：50m7P1208A/B/C细磨机配浆泵流 量 ：9.2m3/h扬 程 ：50m四其他1H1201磨煤机38005800mm32H1202加棒机加棒量1t 功率11kw13L1201起重机32/5t14H1203A/B/C细磨机20001200mmH电机 250kw5S1201旋振筛15
7、001500mm附电机：2.2kw16合计29二、 编制依据：2.1、中低压化工设备施工及验收规范HGJ209-83；2.2化工机器安装工程施工及验收规范HGJ203-83；2072.3压缩机、风机、泵安装工程施工及验收规范GB50275-98；2.4机械设备安装工程施工及验收的规范 GB50231-98；2.5起重设备安装工程施工及验收的规范 GB50278-98；2.6华陆工程科技有限责任公司提供的设备图纸及文件；三、 施工条件及前期准备：3.1具备下列条件方可进行设备的安装。3.1.1设计和设备的技术文件齐全，施工图纸已会审完毕，设备经检验完好。3.1.2施工方案已批准，技术交底和必要的
8、培训已完成。3.1.3材料、施工人员基本齐全，并能确保连续施工。3.1.4施工环境符合要求，大型机具的进退场及必要的准备工作已完成。3.1.5施工及消防道路畅通，施工用水源、电源已齐备。3.2设备开箱检验和保管。3. 2.1设备开箱的人员由业主、监理、施工单位代表共同组成，按装箱单进行，同时作出检验记录，并见证，其内容包括：（1）核对箱号，箱数及检查包装情况；（2）核对设备的名称型号及规格；（3）核对随机技术资料及专用工具是否齐全；（4）机器设备及其零部件的外观检查，并核对零部件的规格、品种及数量。3.2.2设备运至现场适当位置，减少二次倒运，并对易损件和零散部件采取专人保管，设备上的管口应处
9、于封闭状态。3.2.3对暂不安装的设备部件，应采取适当的防范措施，妥善保管，严防变形、损坏、锈蚀、老化、丢失。3.3设备基础验收：3.3.1设备安装施工前，设备基础（包括其它预制构件）须经交接验收。基础施工单位应提交质量合格证明书，测量记录及其它技术资料，基础上应明显标出标高基准线，纵横中心线，设计要求作沉降的设备应有沉降观测水准点。3.3.2安装检查基础表面，需灌浆的表面要铲成麻面，麻点深度一般不小于10mm，密度以每平方分米内有3-5点为宜，表面不得有疏松层，安放垫铁处应铲平，允许偏差为2/m，预留孔应清除干净。(如果采用压浆法放垫铁，则安放垫铁下则不需铲平。)3.3.3地脚螺栓的尺寸和螺
10、纹部分应要求无误并不得有损坏和锈蚀。3.3.4基础的各部分尺寸、位置和质量要求符合钢筋混泥土工程施工及验收规范3.3.5对基础进行外观检查，不得有裂纹、蜂窝、空洞、露筋等缺陷。3.3.6根据土建基础图和设备技术文件，对基础的尺寸和位置进行复测检查，其允许偏差见下表：项次项目允许偏差罐类换热器类动设备1坐标位置（纵横轴线）2020202标高-200-20-203平面水平度每米555全长1010104预埋地脚螺栓 孔中心位置101010深度+20+20+20孔壁铅垂度1010105预埋地脚螺 栓标高（顶端）+20+10+20中心距（在根部和顶部测量）222四、设备吊装4.1根据现场大型设备吊装时间
11、，部分设备可在气化炉吊装期间采用250吨吊车吊装就位，或250吨汽车吊送至设备安装标高再用滚杠、导链或卷扬机和吊装就位。从框架的东西两侧按顺序分别把以上设备吊装就位。其他设备可采用汽车吊临时吊装。4.2设备吊装就位本着先大后小，先里后外的原则，即先吊装就位外型尺寸大的设备，后吊装就位外型尺寸小的设备；先吊装就位靠近装置内部的设备，后吊装就位靠近装置外部的设备。设备的安装应统一考虑，尽量做到集中时间安装，减少起重机的移动次数，减少起重机的进退场次数及闲置台班。土建专业需在吊装前使设备基础达到工序中间交接条件，预留孔必需满足设备吊装要求（土建图纸已设计，具体方位尺寸现场核实），影响设备吊装的脚手架
12、应在吊装前及时拆除，起重机站位的路面必需夯实平整满足设备吊装要求。4.3吊装方案原则确定4.3.1设备吊装方案确定总的原则：安全可靠、稳妥可行、技术先进、经济合理。4.3.2安全可靠、稳妥可行的原则：确保设备吊装一次成功。4.3.3对现场平面和设备安装工作影响最小的原则：施工场地十分狭窄，在保证大型设备顺利吊装的前提下，尽量减少或不影响其他设备基础的浇注和设备的安装。4.3.4根据大型设备的重量、规格、平面布置、现场具体条件及工期要求等，结合本公司现有的起重装备情况及成熟的吊装经验，经我公司有关技术人员对现场进行认真仔细地勘测，加上科学、严谨的技术论证，本着安全可靠、稳妥可行、技术先进、经济合理的原则，充分利用本公司现有吊装技术水平和吊
