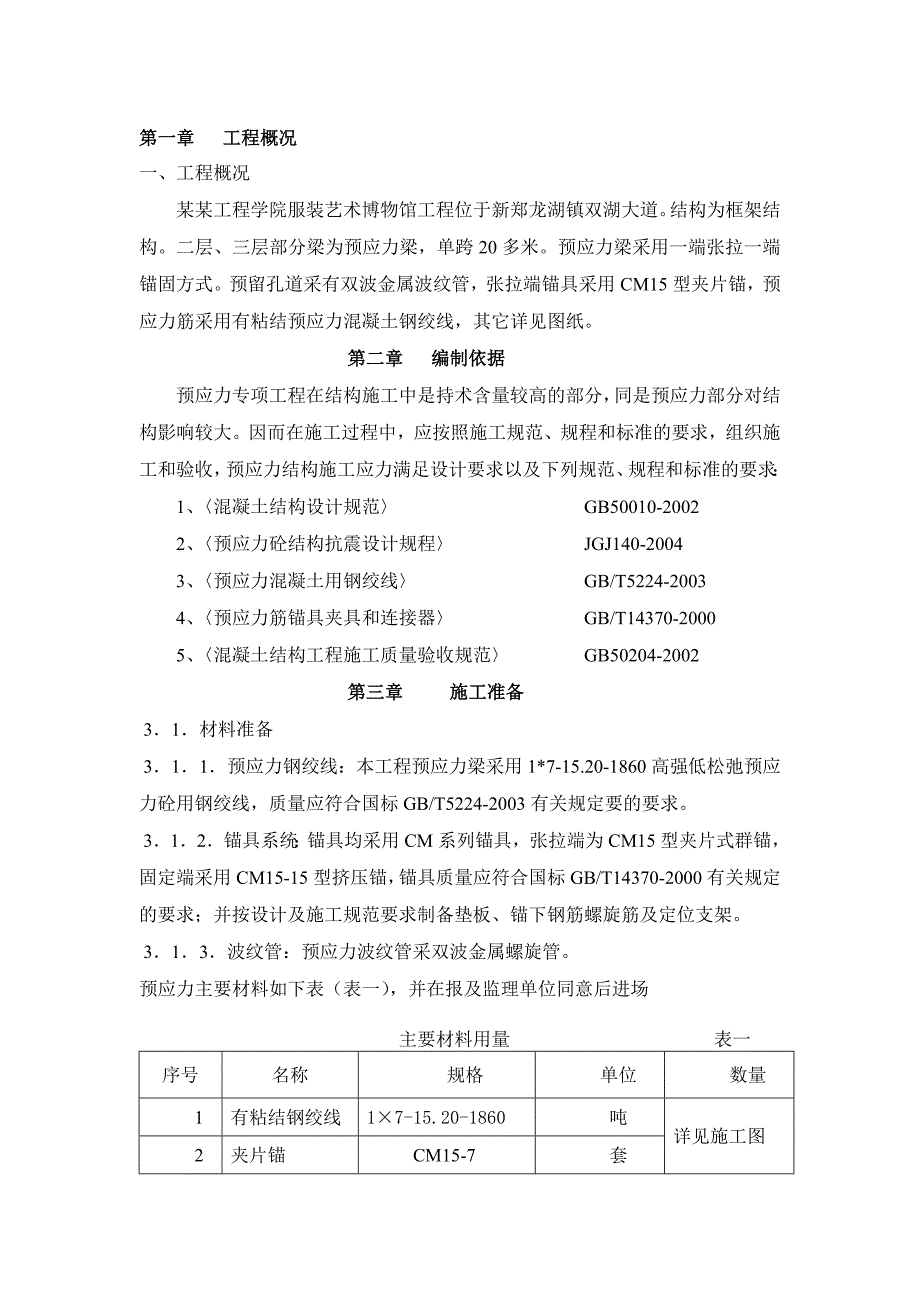

1、第一章 工程概况一、 工程概况某某工程学院服装艺术博物馆工程位于新郑龙湖镇双湖大道。结构为框架结构。二层、三层部分梁为预应力梁，单跨20多米。预应力梁采用一端张拉一端锚固方式。预留孔道采有双波金属波纹管，张拉端锚具采用CM15型夹片锚，预应力筋采用有粘结预应力混凝土钢绞线，其它详见图纸。第二章 编制依据预应力专项工程在结构施工中是持术含量较高的部分，同是预应力部分对结构影响较大。因而在施工过程中，应按照施工规范、规程和标准的要求，组织施工和验收，预应力结构施工应力满足设计要求以及下列规范、规程和标准的要求：1、混凝土结构设计规范 GB50010-20022、预应力砼结构抗震设计规程 JGJ14
2、0-20043、预应力混凝土用钢绞线 GB/T5224-20034、预应力筋锚具夹具和连接器 GB/T14370-20005、混凝土结构工程施工质量验收规范 GB50204-2002第三章 施工准备31材料准备311预应力钢绞线：本工程预应力梁采用1*7-15.20-1860高强低松弛预应力砼用钢绞线，质量应符合国标GB/T5224-2003有关规定要的要求。312锚具系统：锚具均采用CM系列锚具，张拉端为CM15型夹片式群锚，固定端采用CM15-15型挤压锚，锚具质量应符合国标GB/T14370-2000有关规定的要求；并按设计及施工规范要求制备垫板、锚下钢筋螺旋筋及定位支架。313波纹管：

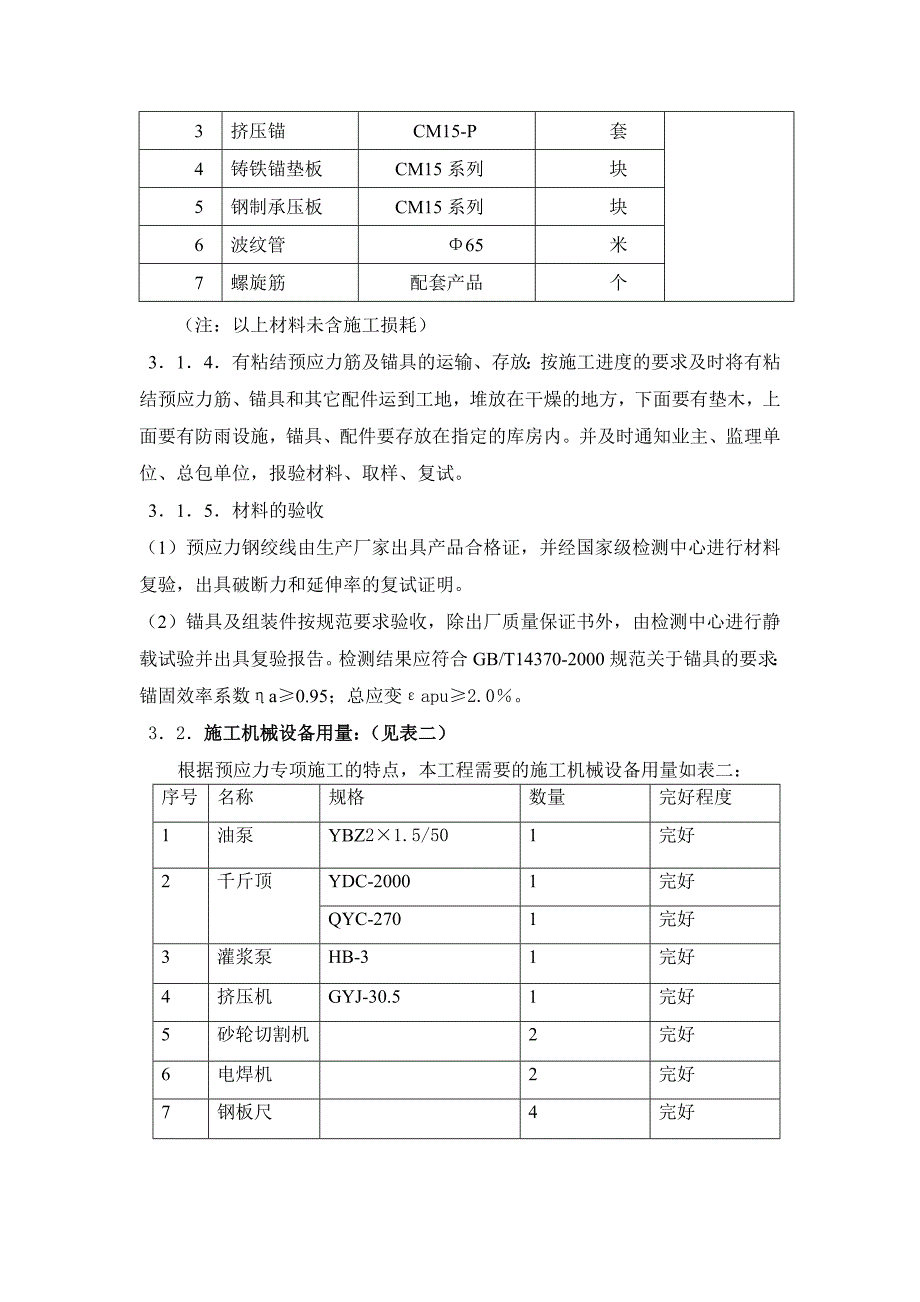

3、预应力波纹管采双波金属螺旋管。预应力主要材料如下表（表一），并在报及监理单位同意后进场 主要材料用量 表一序号名称规格单位数量1有粘结钢绞线17-15.20-1860吨详见施工图2夹片锚CM15-7套3挤压锚CM15-P套4铸铁锚垫板CM15系列块5钢制承压板CM15系列块6波纹管65米 7螺旋筋配套产品 个（注：以上材料未含施工损耗）314有粘结预应力筋及锚具的运输、存放：按施工进度的要求及时将有粘结预应力筋、锚具和其它配件运到工地，堆放在干燥的地方，下面要有垫木，上面要有防雨设施，锚具、配件要存放在指定的库房内。并及时通知业主、监理单位、总包单位，报验材料、取样、复试。315材料的验收（1
4、）预应力钢绞线由生产厂家出具产品合格证，并经国家级检测中心进行材料复验，出具破断力和延伸率的复试证明。（2）锚具及组装件按规范要求验收，除出厂质量保证书外，由检测中心进行静载试验并出具复验报告。检测结果应符合GB/T14370-2000规范关于锚具的要求：锚固效率系数a0.95；总应变apu2.0。32施工机械设备用量：（见表二）根据预应力专项施工的特点，本工程需要的施工机械设备用量如表二：序号名称规格数量完好程度1油泵YBZ21.5/501完好2千斤顶YDC-20001完好QYC-2701完好3灌浆泵HB-31完好4挤压机GYJ-30.51完好5砂轮切割机2完好6电焊机2完好7钢板尺4完好其

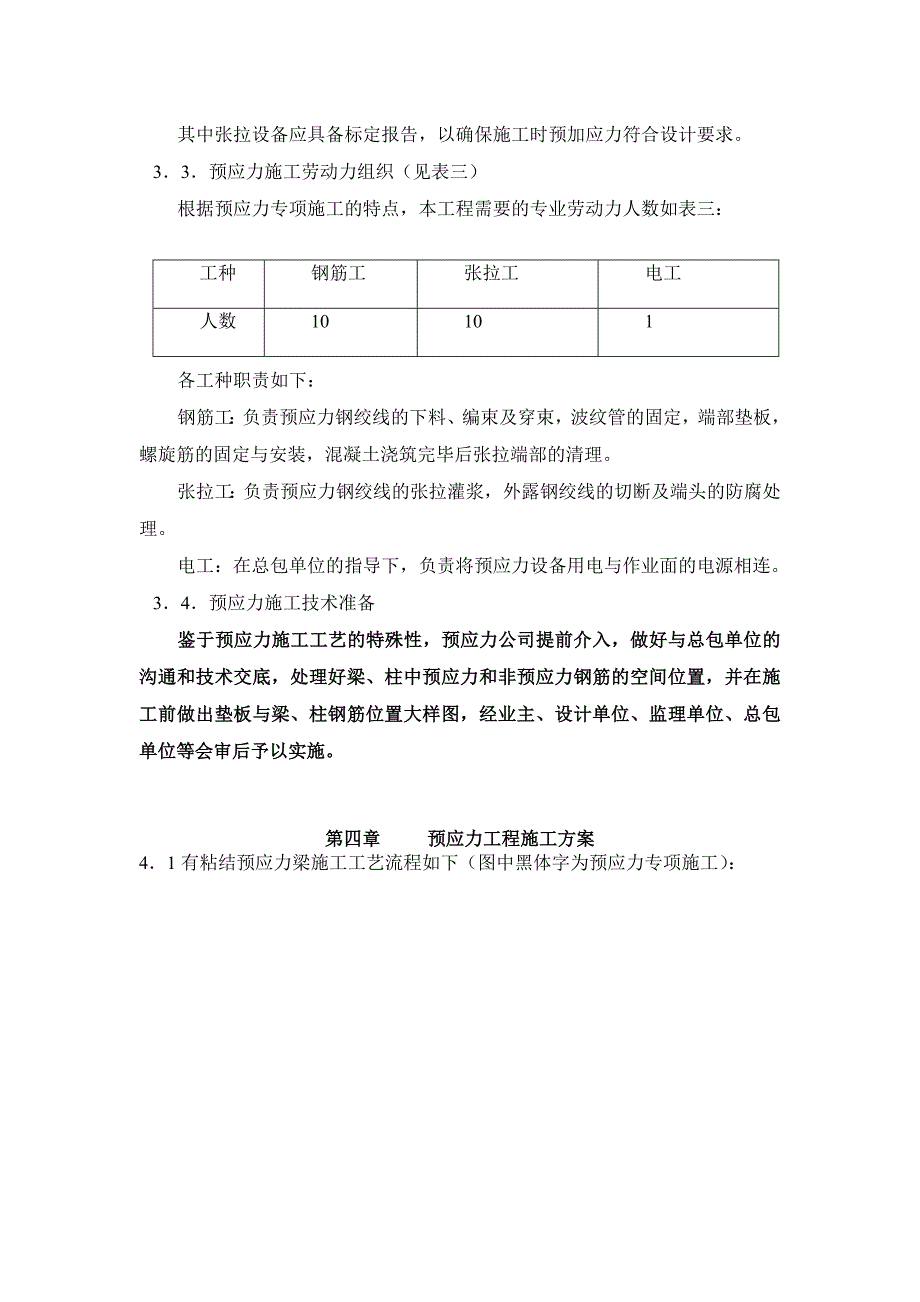

5、中张拉设备应具备标定报告，以确保施工时预加应力符合设计要求。33预应力施工劳动力组织（见表三）根据预应力专项施工的特点，本工程需要的专业劳动力人数如表三：工种钢筋工张拉工电工人数10101各工种职责如下：钢筋工：负责预应力钢绞线的下料、编束及穿束，波纹管的固定，端部垫板，螺旋筋的固定与安装，混凝土浇筑完毕后张拉端部的清理。张拉工：负责预应力钢绞线的张拉灌浆，外露钢绞线的切断及端头的防腐处理。电工：在总包单位的指导下，负责将预应力设备用电与作业面的电源相连。34预应力施工技术准备鉴于预应力施工工艺的特殊性，预应力公司提前介入，做好与总包单位的沟通和技术交底，处理好梁、柱中预应力和非预应力钢筋的空
6、间位置，并在施工前做出垫板与梁、柱钢筋位置大样图，经业主、设计单位、监理单位、总包单位等会审后予以实施。第四章 预应力工程施工方案41有粘结预应力梁施工工艺流程如下（图中黑体字为预应力专项施工）：预应力材料进场预应力主材复验安装钢筋支架预应力筋下料预埋波纹管、垫板预应力筋穿束支一侧模 板安 装 底模绑 扎 钢筋隐蔽验收清理张拉孔校验张拉设备张拉预应力筋灌浆机具、材料准备孔道灌浆切割预应力筋封锚支另一侧模板隐蔽验收、 浇筑砼、制作试块、养护试压同条件养护试块43预应力筋下料本工程预应力筋下料在预应力筋复验检合格后方可进行，下料应在平坦干燥的场地上用砂轮锯逐根切割。下料前先在钢绞线盘卷外用钢管搭设
7、一个固定的铁笼，确认固定牢固后，剪开钢绞线包装用钢带，将钢绞线从盘卷中央小心抽出头后逐步向外拉，用砂轮锯按下料长度逐根切割、下料。下料长度误差应控制在0100mm。下料操作过程中，应遵循以下步骤：431下料长度应综虑其曲率、锚固端保护层厚度等因素，并应根据不同的张拉方式和锚固形式预留张拉长度。432下料时应遵循先下长料，后下短筋。433根据下料单的长度，用砂轮锯进行逐根切割。434逐板对钢绞线进行编号，长度相同为统一编号。435钢绞线顺直无侧弯，盘中无松散，如遇死弯必须切掉。436 每束钢绞线应按规格编者按号成盘，找按长度及使用部位分类堆放、运输、使用。44预应力筋的铺放布筋441梁中有粘结预
8、应力筋的定位：在地建工种支模板并绑扎普通钢筋的同时，预应力工种与土建工种交叉作业在边模上（或箍筋上）按预应力筋的位置划定位线并固定预应力筋支架，重点控制反弯点及最高、最低点置。调整预应力筋的定位标高，其允许误差为水平30和垂直10mm，支架间距为8001000mm，钢筋支架点焊（或绑牢）于普通钢筋的箍筋上，如该位置上无箍筋上定位，担应适当调整定位标高，以保证预应力束位置与设计相符。预埋波绞管、穿预应力筋完毕后，再由土建工种绑扎腰筋、吊筋，同时预应力工种安装锚垫板，当预应力筋穿入锚垫板后，应将垫板固定在边模板或普通钢筋上，防止倾斜，并封闭端头，以防止浇筑砼时漏浆而无法进行张拉操作，经检查无误后由
9、土建工种支设封端模板。442张拉端应预留张拉孔，张拉后及时封堵。443普通钢筋箍筋的肢距应根据预应力筋的位置确定。444波纹管孔道成型：按已经固定好的支架筋位置依次将波纹管穿入钢筋笼内为了防止波纹管在砼浇筑时上浮或产生水平位移，必须把波纹管固定在钢筋支架上，用铁丝十交叉扎牢。波纹管接头要牢固、严密，如有破损应及时用胶带进行修补。波纹管漏出承压板不要小于100mm。445有粘结预应力筋穿束：用人工把已制好的钢绞线平顺地穿入波纹管内从固定端开始穿入，每次将14根筋绑扎在一起穿入。446设置灌浆孔及排气孔：在本道梁另一端最高点设置一个灌浆孔，做排气孔，原钢垫板上面预留孔做灌浆孔。调束预应力筋的定位标
10、高，其允许误差为水平误差为水平30mm和垂直5mm，支架间距为8001000mm，钢筋支架直接放置在模板上，并与板底钢筋绑扎牢固。45砼浇筑451预应力筋及有关组件铺设安装完毕后，进行隐蔽工程验收，确定合格后才能浇筑砼。452砼浇筑时，由预应力公司安排专人对预应力部位进行监护，值班时发现问题及时向总包单位及监理单位提出，并及时整改。453混凝土浇筑时，严禁踏压撞碰预应力筋、支承架以及端预埋件，同时砼浇筑时的下落高度不能太大，以免产生较大的冲击，损坏波纹管或使预应力筋移位。454用振动振捣时，振捣不得对着波纹管。在梁与柱、墙结点处，由于钢筋、预应力筋密集，应采取措施振捣，不得出现蜂窝或孔洞。45
11、5张拉端混凝土必须振捣密实。456预应力梁混凝土浇筑时，应增加制做两组混凝土试块，两组试块和预应力梁混凝土同条件养护，以供张拉使用。457在混凝土浇筑过程中，应检查波纹管是否漏浆。46预应张拉作业461预应力筋的张拉作业应在砼强度达到设计强度的100后进行（或根据施工图纸要求），张拉时的强度要求以现场同条件养护条件下的砼试压报告为准。严禁梁中预应力筋张拉前拆除预应力梁的底模，但需拆除梁的侧模。 462 预应力筋张拉程序：每根梁内预应力筋 的张拉也应遵循“对称”的原则。张拉时采用： 0 10con100%con103%con锚固 463板内预应力筋按设计要求集束布置，束内预应力筋间距应保证不小于
12、80CM，张拉端、固定端锚具并排布置，中心间距不小于100mm。 464张拉采用“应力控制，伸长值校核”法，每束预应力筋在张拉以前先计算理论伸长值和控制压力表读数作为施工张拉的依据，每一束预应力筋张拉时，都要做详细的记录，并以10%con时的千斤顶行程为初始行程，张拉前后预应力筋的伸长量加上初应力伸长值，减去锚具内缩值后再与理论伸长量比较，其误差应符合混凝土结构工程施工及验收规范（GB50204-2002）要求：误差范围在6%以内。 465张拉后预应力筋理论伸长计算值：LfpL/(ApEp)fp-扣除摩擦损失的平均张拉力；预埋钢绞线的长度Ep预应力筋的弹性模量；p预应力筋的截面积FpApcon
13、（e-(k)/2.0其中：0.0015，0.25 无粘结：K=0.004 ，=0.124.7.孔道灌浆472孔道灌浆用42.5普通水泥，水泥浆的水灰比为0.4左右，水泥浆中加入0.7%的减水高剂，灌浆用水应是清洁水。473灌浆时必须一次性将水泥浆压入孔道，若因意外不能一次灌满，应及时在梁底打孔，将水泥浆排出，并用清水冲洗孔道，保证孔道畅通，为下次灌浆做好准备。474有粘结预应力梁预应力筋全部张拉完完毕后尽快灌浆，尽量在48小时之内完成灌浆。第五章 预应力专项施工技术措施51预应力专项施工是本工程结构施工的关键工序，应保证精心施工，确保质量。52用于本工程的锚具在制作、储存、运输和使用过程中应妥善保管，避免锈蚀。53用于本工程的钢绞线应在平坦干燥的场地上用砂轮锯逐根切割，严禁用电弧焊切割；同一束预应力筋的每根钢绞线长度应基本相同。54在梁的任何截面应保持群束中心与图中预应力筋的坐标一致，为此在梁底位置应将波弹纹管位置向下偏移0.51.0CM。55为了保证张拉的顺利进行，预应力筋在靠近边模处必须有不小于300mm长的水平段（即保证预应务筋与锚垫板垂直）并绑扎固定。56在整个预应力筋的铺设过程中，如周围有电焊施工，预应力筋应用多层板进行保护，防止焊渣飞溅损伤波纹管，也必须保证电焊不接触预应力筋。57为了防止预应力束内各根钢绞线之间的
