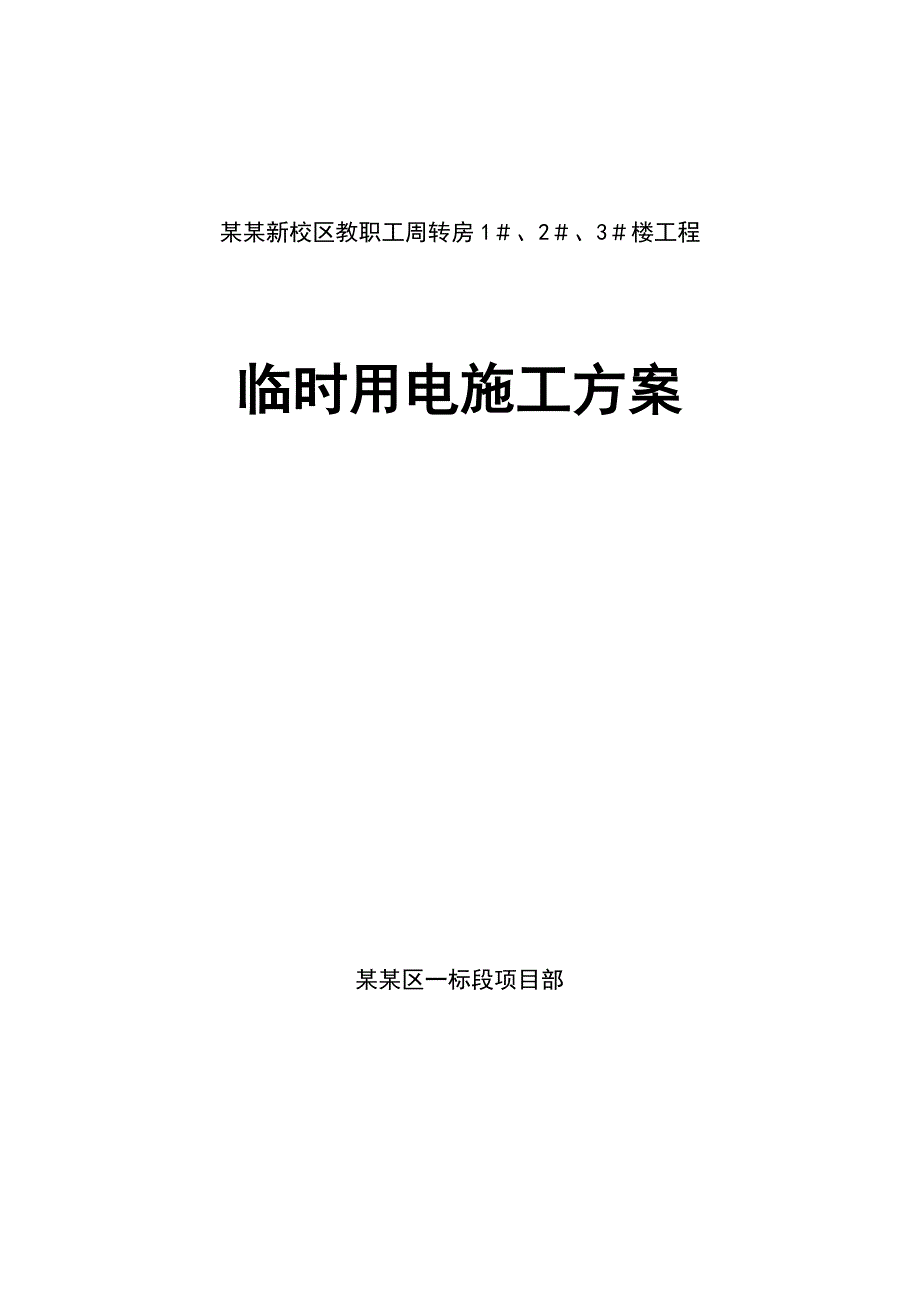

1、某某新校区教职工周转房1、2、3楼工程临时用电施工方案某某区一标段项目部目 录一、工程概况- 2 -1.1工程概述- 2 -1.2编制依据- 2 -二、现场勘察及初步设计- 2 -2.1现场勘察- 2 -2.2初步设计- 2 -三、负荷计算和电流计算- 4 -3.1主要施工机具用电量表- 4 -3.2 施工机械及额定功率- 5 -3.3根据现场条件，采用四个供电干线- 5 -四、技术措施- 6 -4.1接地与防雷- 6 -4.2安全电压- 6 -4.3施工用电设备设置- 7 -4.4漏电保护器的设置- 7 -4.5.施工用电设备的安装- 8 -五、电气设备的使用和维护- 9 -六、施工现场的电

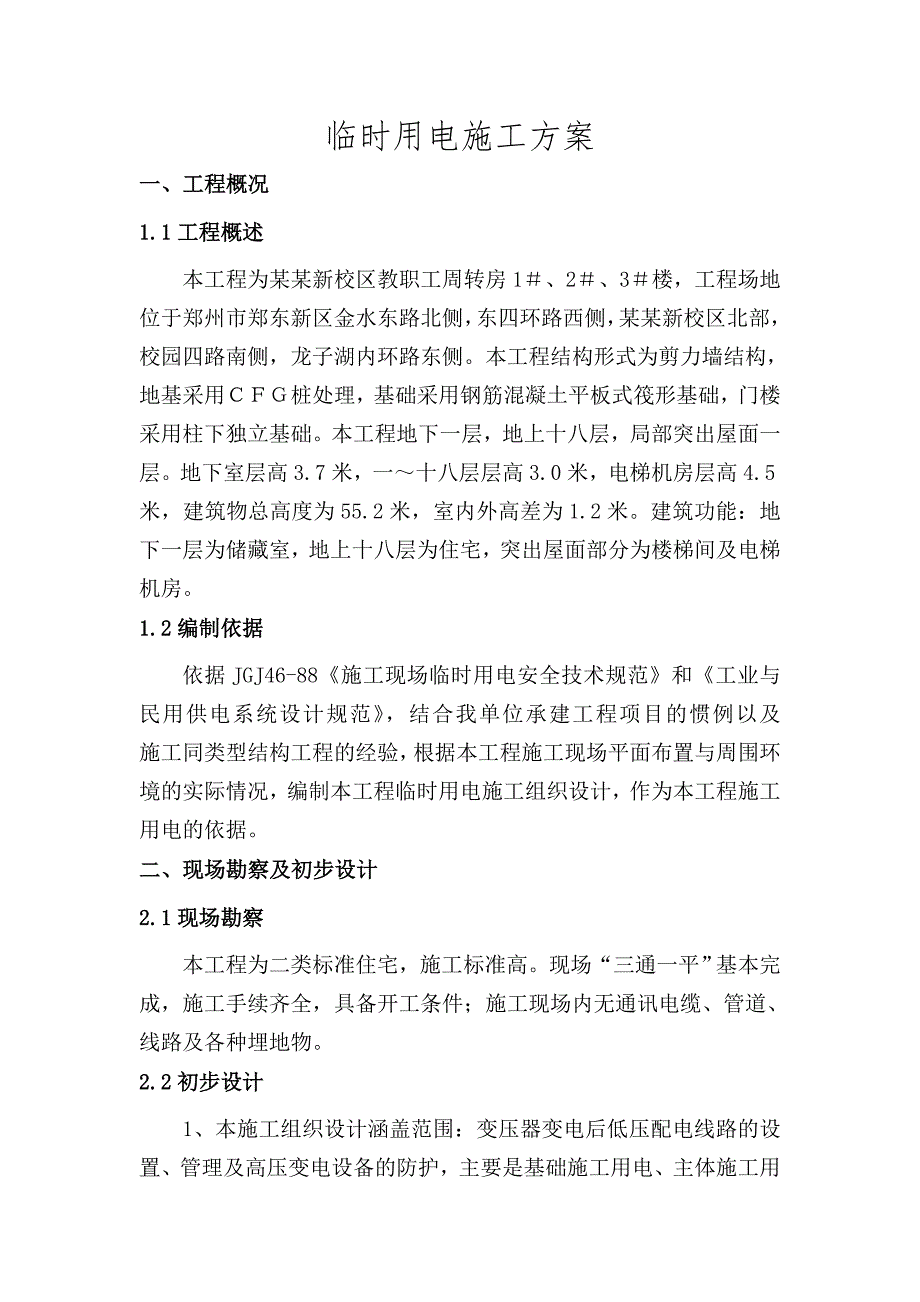

2、缆线路- 10 -七、施工用电组织管理- 11 -7.1施工用电组织管理- 11 -7.2配电装置维修管理规定- 13 -7.3电气安全生产管理制度- 13 -7.4电工操作规程- 14 -7.5预防电气火灾措施- 14 -7.6急救措施- 15 -八、安全技术交底- 16 -8.1安全用电自我防护技术交底- 16 -8.2电工安全技术交底- 16 -8.3塔式起重机安全技术交底- 17 -8.4焊接机械安全技术交底- 17 -8.5手持电动工具安全技术交底- 17 -九、现场临时用电示意图- 18 -临时用电施工方案一、工程概况1.1工程概述本工程为某某新校区教职工周转房1、2、3楼，工程场
3、地位于郑州市郑东新区金水东路北侧，东四环路西侧，某某新校区北部，校园四路南侧，龙子湖内环路东侧。本工程结构形式为剪力墙结构，地基采用桩处理，基础采用钢筋混凝土平板式筏形基础，门楼采用柱下独立基础。本工程地下一层，地上十八层，局部突出屋面一层。地下室层高3.7米，一十八层层高3.0米，电梯机房层高4.5米，建筑物总高度为55.2米，室内外高差为1.2米。建筑功能：地下一层为储藏室，地上十八层为住宅，突出屋面部分为楼梯间及电梯机房。1.2编制依据依据JGJ46-88施工现场临时用电安全技术规范和工业与民用供电系统设计规范，结合我单位承建工程项目的惯例以及 施工同类型结构工程的经验，根据本工程施工现
4、场平面布置与周围环境的实际情况，编制本工程临时用电施工组织设计，作为本工程施工用电的依据。二、现场勘察及初步设计2.1现场勘察 本工程为二类标准住宅，施工标准高。现场“三通一平”基本完成，施工手续齐全，具备开工条件；施工现场内无通讯电缆、管道、线路及各种埋地物。2.2初步设计1、本施工组织设计涵盖范围：变压器变电后低压配电线路的设置、管理及高压变电设备的防护，主要是基础施工用电、主体施工用电、装修施工用电的电缆敷设、电气开关的选择、布置、使用、维修和管理。2、本工程施工供电系统采用三相五线制：三相电的三个相线（A、B、C线）、中性线（N线）；以及地线（PE线）。三相五线制标准导线颜色为：A相黄
5、色，B相绿色，C相红色，N线浅蓝色，PE线黄绿双色。三级配电：三级配电指的是总配电箱、分配电箱和开关箱。两级保护指的是在总配电箱和开关箱处设置漏电保护器。施工用电分动力用一条线路引至施工现场，其中一级保护要求首端漏电不小于300mA，主要保护总配电箱至分配电箱电缆漏电，漏电动作时间不大于0.2s。开关箱和流动配电箱漏电不大于30mA，漏电动作时间不大于0.1s。3、为保证现场施工用电达到规范化管理，结合现场实际情况，本工程在配电程序上采用二次配电措施，分阶段解决供电需求。（1）桩基础施工阶段，用一条120mm2五芯电缆从配电室直接地埋引入各沿基坑以满足桩基础施工阶段的施工用电，施工现场布置临时
6、配电箱。（2）主体施工阶段，按照平面布置设置四个分配电箱，第一条从配电房沿北侧围墙敷设至3#楼施工现场钢筋加工场地东侧，第二条从配电房直接引至北侧2#楼钢筋加工场地东侧，第三条从配电房引至南侧1#楼塔吊西侧，第四条从配电室引至西侧办公区、生活区。电缆沟挖60cm深，30cm宽，电缆上下均匀铺设50mm细砂并覆盖砖保护层，穿过道路的电缆外加钢管后埋入地下。（3）场区主要电缆分布根据施工现场的实际情况，本工程临时用电结合现场施工的各个阶段分二次对本工程临时用电缆进行分布：护坡桩及基础开始阶段，基础、主体和装修阶段。护坡桩阶段由总配电箱按1条干线引向分配电箱和开关箱.该干线分别供1#主楼施工区、2#
7、主楼施工区，3#主楼施工区。基础、主体和装修阶段由总配电箱按4条干线分别供木工场、钢筋加工场、塔吊、施工电梯、主楼、办公区，生活区。电缆型号、用量及分布等详见附图中主体阶段临时用电平面布置图及系统图。电缆干线均埋地敷设，埋深0.6m，电缆上下均匀铺设50mm厚细砂，然后覆盖砖保护层。楼层电箱分配、每四层楼设一个分配电箱、每一层楼设一个三级电箱，楼层分配电箱见附图。建筑物内垂直电缆敷设根据楼层布局充分利用风道、电梯井、强弱电管弄敷设，并尽量靠近负荷中心；水平电缆敷设沿墙或门口固定，最大弧垂距地不小于1.8m，垂直电缆每楼层固定一次，固定必须牢固，材料必须绝缘。三、负荷计算和电流计算3.1主要施工
8、机具用电量表根据工程进度及施工需要使用机械用电量统计如下表：1、塔吊：施工现场垂直运输采用三台QTZ5013型塔吊。塔吊应在土方施工完成后尽快安装完毕，以争取在筏板基础施工中承担模板及钢筋的吊装工作。2、施工电梯：现场采用3台施工电梯。3、其它机具：见下表。名 称型 号数量单位功率塔式起重机QTZ50133台24KW施工电梯Sc200/2003部22KW混凝土输送泵HBT-60c3台110KW电焊机ZX7-5006台23 KVA钢筋对焊机UN1-1003台100KVA直螺纹套丝机CX-403台4KW钢筋调直机GT4-123台4.5KW钢筋切断机GQ406台3KW钢筋弯曲机GW406台3KW木工
9、圆锯MJ1146台3KW木工压刨MTB2-806台3KW蛙式打夯机HW-60蛙式3台2.2KW振动棒HZX-6015套1.7KW板式振动器ZW56台1.1KW混凝土搅拌机JZC5003台7.5KW砂浆搅拌机UJW2006台4KW3.2 施工机械及额定功率（1）根据施工方案的选择，施工高峰期主要施工电机设备总容量为： 额定功率总和为：P1716.7KW额定容量总和为：P2438KVA室内外照明、空调容量为：P350KW设总需要用电容量为P，则根据公式有P=1.05（K1P1cosaK2P2K3P3） 则P=1.05(0.5716.70.750.54380.850)=736.8KW（2）选择配电变
10、压器P动KPcos0.7736.80.75687.7KVA建设单位提供的配电变压器额定容量应该为800KVA，方可满足施工要求。3.3根据现场条件，采用四个供电干线同样根据电缆的安全载流量及建筑施工现场临时用电安全技术规范中的橡皮绝缘电力电缆载流量表选择各配电线路的电线截面，同时考虑到节约投资，充分利用现场已有的电缆，来选择各配电回路的电缆截面。经计算并根据实际情况选择的电缆截面分别见附图。四、技术措施4.1接地与防雷（1）所有电气设备的金属外壳与保护接零线连接，专用保护接力零线由工作接地线、配电室的第一级漏电保护器电源侧的零线引出，施工现场的所有电气设备在正常情况下不带电的外露部分，应作保护
11、接零，包括以下五个部分：电机、变压器、电器、照明器具、手持电动工具的金属外壳。电气设备传动装置的金属部件。配电屏与控制屏的金属框架。室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门。电力线路的金属保护管、敷设的钢管（钢索）、起重机轨道、钢管外架等。（2）保护接零不得装设开关或熔断器。（3）保护接零的截面不小于2.5mm2，采用多股铜线，不准使用独股铝线。（4）保护零线采用五芯线从变压器中心点开始至总箱-分箱-开关箱到各种机械设备连通。（5）保护零线采用绿黄双色线；保护零不准与工作零混用，保证工作零、保护零分别使用；严禁通过工作电流。（6）做防雷接地的电气设备，如外用电梯、外架、塔吊接
12、地体，制作独立的接地装置，接地体采用10圆钢，接地电阻值不大于4。本工程总配电箱处必须同时作重复接地设置40X4角钢接地体，埋深0.8米，与保护零线相接，接地电阻值不大于4。（7）在总配电箱、分配电箱做重复接地，每一重复接地装置的接地电阻值不大于4。4.2安全电压在地下室、楼梯间、电梯井内的照明和使用行灯，采用36V安全照明电压，在潮湿环境使用24V安全电压，在特别潮湿环境条件下或金属容器内工作采用12V安全照明电压。4.3施工用电设备设置（1）本工程使用的配电箱及开关箱为安全监督站的省推荐产品或半成品，产品要有准用证、合格证、推荐证；固定式配电箱箱底距地垂直距离为1.3-1.5M，箱内的连接
13、采用绝缘导线，工作零接线端子与保护零线接线端子分设；保护零线做重复接地；箱体外壳与开关接地钢板保护零线，保护线通过接线端子板连接。配电箱设在室外，上门上锁，做到防雨防尘，箱内无杂物，箱体周围有足够两人同时工作的空间通道，四周无垃圾，无材料堆放。（2）配电系统设置室外防水总配电箱、分配电箱和开关箱及流动配电箱，开关箱与分配电箱距离不超过30m，开关箱至用电设备的水平距离不超过3m。（3）照明线路设在各级配电箱的右侧，动力开关上侧引入，照明线路不得和动力线路混合使用空开。（4）配电箱、开关箱中导线的进出线口应设在箱体的下底面，严禁设在箱体的上面、侧面、后面或箱门处。（5）配电箱制作由加工厂完成，现
14、场电工只负责保管和使用，不得随意改动。（6）配电箱、开关箱应装设在干燥、通气及常温场所，不得装设在易受外来固体撞击、强烈震动、液体侵溅及热源烘烤的场所。4.4漏电保护器的设置（1）漏电保护器装设在配电箱电流隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。（2）漏电保护器选用泄露电流型，开关箱动作电流不大于30mA，动作时间不大于0.1s,总配电箱漏电动作电流不小于30mA，额定漏电动作时间不小于0.1s。（3）选择的漏电保护器应当具备过负荷和短路保护功能。（4）漏电保护器的接线方法：（TN-S系统）（5）使用于特别潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不大于15mA，额定漏电动作时间应小于0.1s。（6）漏电保护器必须按产品说明书安装使用，对搁置已久，重新使用和连续使用一个月的漏电保护器，要认真检查后方可使用，发现问题及时送加工厂更换。（7）手动开关电器不许用于直接控制照明电路和容量不大于5.5KW的动力电路，容量大于5.5KW的动力电路采用自动开关电器。4.5.施工用电设备的安装（1）配电箱、开关箱内的电器安装在绝缘板上，然后整体紧固在箱体内。电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。（2）配电箱、开关箱内的工作零
