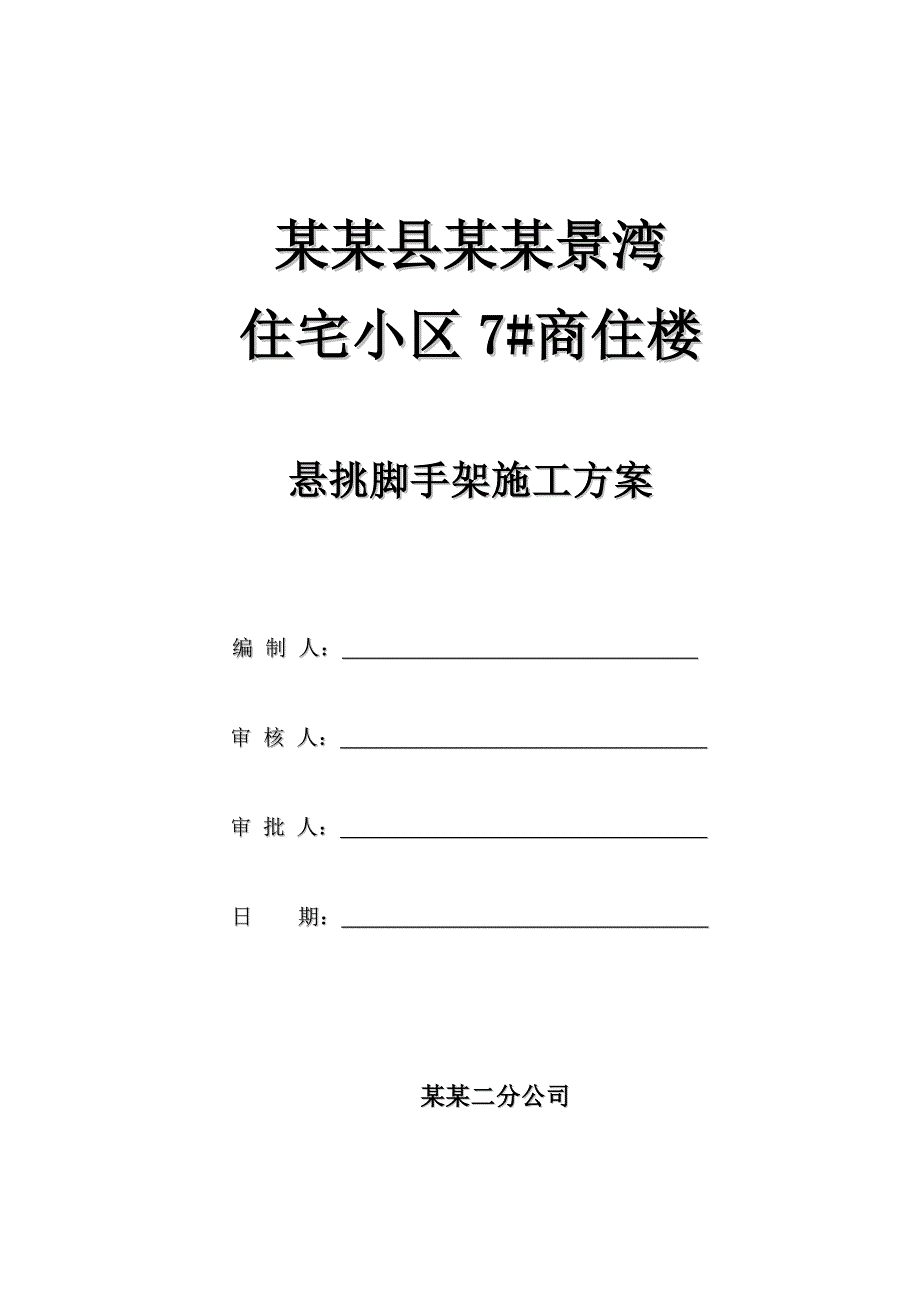

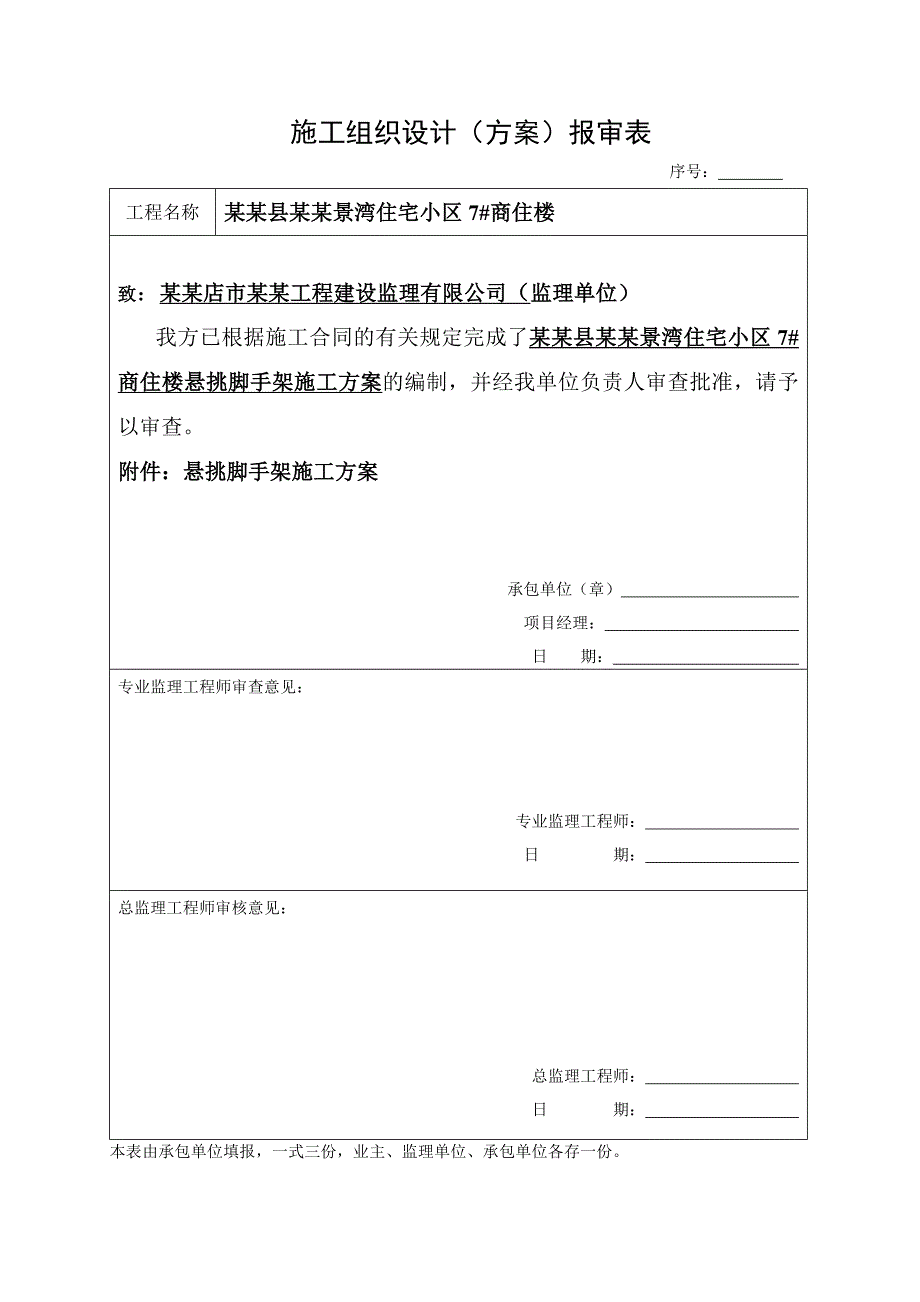

1、施工组织设计（方案）报审表序号：工程名称某某县某某景湾住宅小区7#商住楼致：某某店市某某工程建设监理有限公司（监理单位） 我方已根据施工合同的有关规定完成了某某县某某景湾住宅小区7#商住楼悬挑脚手架施工方案的编制，并经我单位负责人审查批准，请予以审查。附件：悬挑脚手架施工方案 承包单位（章） 项目经理： 日期： 专业监理工程师审查意见：专业监理工程师： 日 期： 总监理工程师审核意见：总监理工程师： 日 期： 本表由承包单位填报，一式三份，业主、监理单位、承包单位各存一份。某某县某某景湾住宅小区7#商住楼悬挑脚手架施工方案 编 制 人： 审 核 人： 审 批 人： 日 期： 某某二分公司 目
2、录一、 编制依据3二、工程概况3三、材料及要求3四、外脚手架构造5五、脚手架的设计计算7六、脚手架的搭设10七、搭设的要求及允许偏差17八、脚手架的拆除18九、防电、避雷、防火及安全防护装置19十、脚手架的验收与保护21十一、外架现场施工施工管理25十二、安全措施及要求25十三、组织架构及人员安排26十四、危险源识别与监控27十五、应急预案28十六、悬挑式扣件钢管脚手架计算书32外脚手架专项施工方案一、编制依据为了确保该项目在施工过程中的安全生产，结合本工程的建筑及结构特点，编制外架专项施工方案。编制依据1、本工程施工图纸。2、本工程施工组织设计。3、建筑施工扣件式钢管脚手架安全技术规范（JG
3、J 130-2011）。4、建筑施工安全检查标准(JGJ59-99)。 5、建筑施工模板安全技术规范(JGJ162-2008)。6、建筑施工扣件式钢管模板支架技术规程（DB33/1035-2006）。7、建筑结构荷载规范（GB50009-2001）。8、直缝电焊钢管（GB/T13793、低压流体输送甲焊接钢管（GB/T3092）、碳素结构钢（GB/T700）9、钢管脚手架扣件（GB/5831-2006）10、建筑施工手册11、建筑施工计算手册 二、工程概况本工程为某某县某某景湾住宅小区7#商住楼，位于某某县北环中段路北，场地西邻某某县人民武装部。主体：地下1层，地上27层，剪力墙结构；裙房：地
4、上1层，框架结构。建筑功能：-1F为丁戊类储藏室，1F为商业，227F为住宅。设计合理使用年限为50年.本工程总建筑面积13616.06m2，其中地下：497.82，地上：13118.24；商业建筑面积：452.60；住宅建筑面积：12588.79；车库建筑面积：76.85。建筑高度80.40m（室外地坪至27层坡屋面檐口），层高：一层商业为4.20m，住宅部分层高均为2.90m，室内外高差 0.3m。三、材料及要求1钢管钢管包括立杆、大横杆、小横杆、剪刀撑、附墙杆等。钢管采用外径为48mm，壁厚3.5mm，其材质应采用国家现行标准直缝电焊钢管（GB/T13793）或低压流体输送用焊接钢管（G
5、B/T3092）中规定的3号普通钢管，其质量应符合GB700-79普通碳素结构钢技术要求中A3钢的要求。弯曲变形，锈蚀钢管不得使用，脚手架钢管每根最大质量不应大于25kg，钢管上严禁打孔。2型钢：16号工字钢，20mm厚钢板3扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。扣件及其附件应符合GB978-67可锻铁分类及技术条件的规定，机械性能不低于KT33-8的可锻铸铁的制作性能，其附件的制造材料应符合GB700-79中A3钢的规定，螺纹应符合GB196-81普通螺纹的规定，垫应符合GB95-76垫圈的规定。扣件与钢管的贴合面必须严格整形，钢管扣紧时接触良好，扣件活动
6、部位应能灵活转动，旋转扣件的旋转面间小于1mm，扣件表面应进行防锈处理。脚手架采用的扣件，在螺栓拧紧扭力矩达65Nm时，不得发生破坏。4钢丝绳钢丝绳选用61920、光面钢丝绳，强度极限1550Mpa，破断拉力和380KN。断股、锈蚀严重的钢丝绳不得使用。5脚手板脚手板采用竹脚手板。6安全网本工程中的安全网采用密目安全网，100cm22000目。7黑黄标志栏板采用20cm宽标准黑黄板。每隔三层沿建筑物四周设置一道。四、外脚手架构造1、本工程底层采用双排扣件式全封闭钢管落地脚手架，为满足售楼需要，三层以上局部采用型钢结合钢丝绳悬挑式分段卸荷方法支撑双排钢管脚手架。2、由于本工程建筑平面特点，外架搭
7、设分三部分，即地下室外架、一、二层外架、三层以上悬挑外架。3、地下室外架沿外墙搭设，地下室顶板以上按地上一层建筑平面沿外墙搭设，三层以上布置悬挑结构脚手架，按三层以上建筑平面沿外墙搭设，由于每次搭设高度不大于20m，所以不需要专家论证及卸荷计算，脚手架的具体构造说明如下：1）平面布置立杆纵向间距1500mm，横向间距900mm，内排立杆距离建筑物的距离250mm。立杆与大横杆必须采用直角扣件扣紧，不得隔步设置和遗漏。且立杆的直接头应相互错开0.5节长，其接头距离大横杆的距离不大于步距的1/3。2）立面布置大横杆步距1800mm，上下横杆的接长位置错开布置，错开距离不小于纵距的1/3，扶手杆水平
8、设置于每步架1.2m高处。剪刀撑要求满设，并沿高连结布置，斜杆与立杆接触部位均用旋转扣件扣紧，其与水平杆的夹角在450600之间，剪刀撑的节点应在同一水平和垂直线上，其接长必须采用搭接，搭接长度不小于1000mm，且不少于三个扣件，除在两头与立杆和大横杆连接外中间还增加24个节点。立杆和大横杆交点处一定设小横杆。3）斜道搭设斜道坡度为1:3，宽度不小于1m，斜道脚手板应铺严，上面设厚3cm，间距不大于30cm的防滑条，转弯处搭设休息平台，宽度不小于1.2m，护栏高度1.2m。斜道设置在便于人员通行的脚手架外侧。用安全网封闭，外设踢脚板，通道两侧设置剪刀撑，进出口搭设防护棚，并悬挂标志牌。4）纵
9、向水平杆的构造.纵向水平杆设置在立杆内侧，其长度不小于3跨。纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接应符合下列规定：a)纵向水平杆的对接扣件交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。b)搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm；5）横向水平杆的构造主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间
10、距不应大于纵距的1/2。横向水平杆的两端均应采用直角扣件固定在立杆上。6）立杆的构造（1）每根立杆下端设置底座或200200mm木垫板，垫板厚度50mm。（2）脚手架必须设置纵横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在靠纵向扫地杆下方的立杆上。（3）脚手架底层步距为不应大于2m。（4）立杆必须用连墙件与建筑物可靠连接，连墙件布置见图。（5）立杆除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接应符合下列规定：立杆上的顶端高出女儿墙上皮1.5m，高出檐口上皮1.5m。双管立杆中副立杆的高度不应低于3步，钢管长度
11、不应小于6m。 7）连墙件为了增强脚手架的侧向刚度及稳定性，在标高50米以下的外脚手架与建筑物之间二步三跨设置连接杆，在标高50米以上的外脚手架与建筑物之间二步二跨设置连接杆，连墙件均用双扣件扣紧，设置说明如下：连接杆用短钢管制成，长度约8001800mm，一端用扣件固定于脚手架的立杆上，另一端与主体结构上预埋钢管扣件连接，且连墙杆均采用钢管。连接杆水平间距4.5m，上下错开，成菱形布置。靠近主节点设置，偏离主节点的距离不大于300mm，连接杆尽可能设置在立杆与大、小横杆的连接处，与脚手架架体垂直，如在规定的位置上设置有困难，应在邻近点补足，采用菱形布置。五、脚手架的设计计算见后面计算书附图一
12、 “A”节点构造 附图二六、脚手架的搭设1施工准备技术人员应熟悉上部图纸，熟悉各个部位及高度的结构变化，项目部应组织必要的物料进场，其中包括483.5mm钢管、对接卡口、直角扣件、旋转扣件和安全网等，以备外脚手架搭设使用；有关作业班组应组织足够的作业人员，准备外脚手架的搭设；同时在施工前，应当组织有关技术人员和安质人员对作业班组进行作业前技术、安全交底。架子工必须具备国家标准特种作业人员安全技术考核管理规则的条件，经过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。2基础处理地基必须坚实平整，可在距外墙面2m宽范围内分层整实的土层，上铺10cm厚渣石，浇筑C20素混凝土150厚作硬地化处理，上铺50mm厚200mm宽模方木作立杆垫木，沿垫层外侧做200X200mm砖砌、水泥砂浆抹面排水地沟。3脚手架搭设要求外脚手架搭设的基
