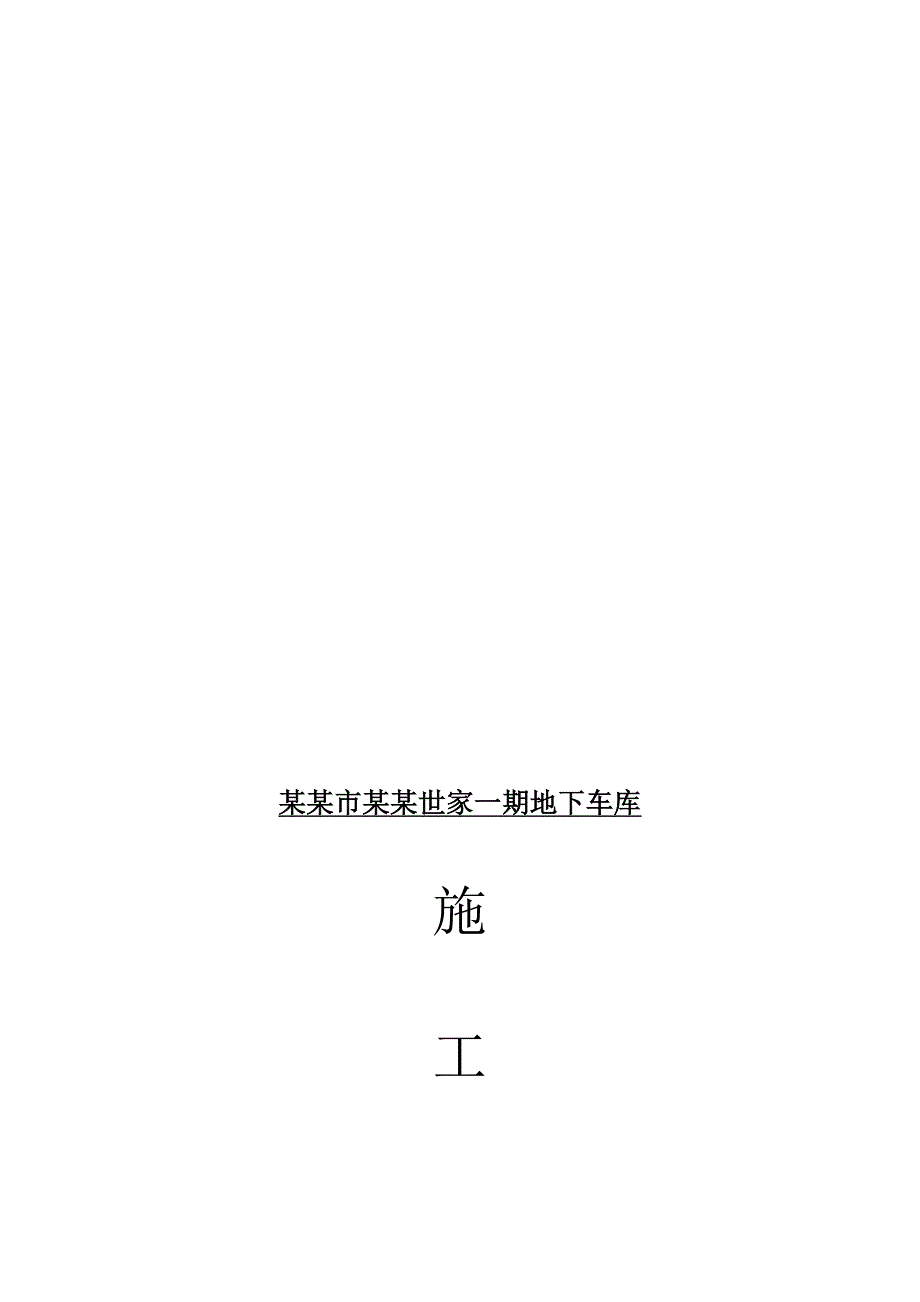

河南某框剪结构住宅楼地下车库施工组织设计.doc_第1页
第1页 / 共40页

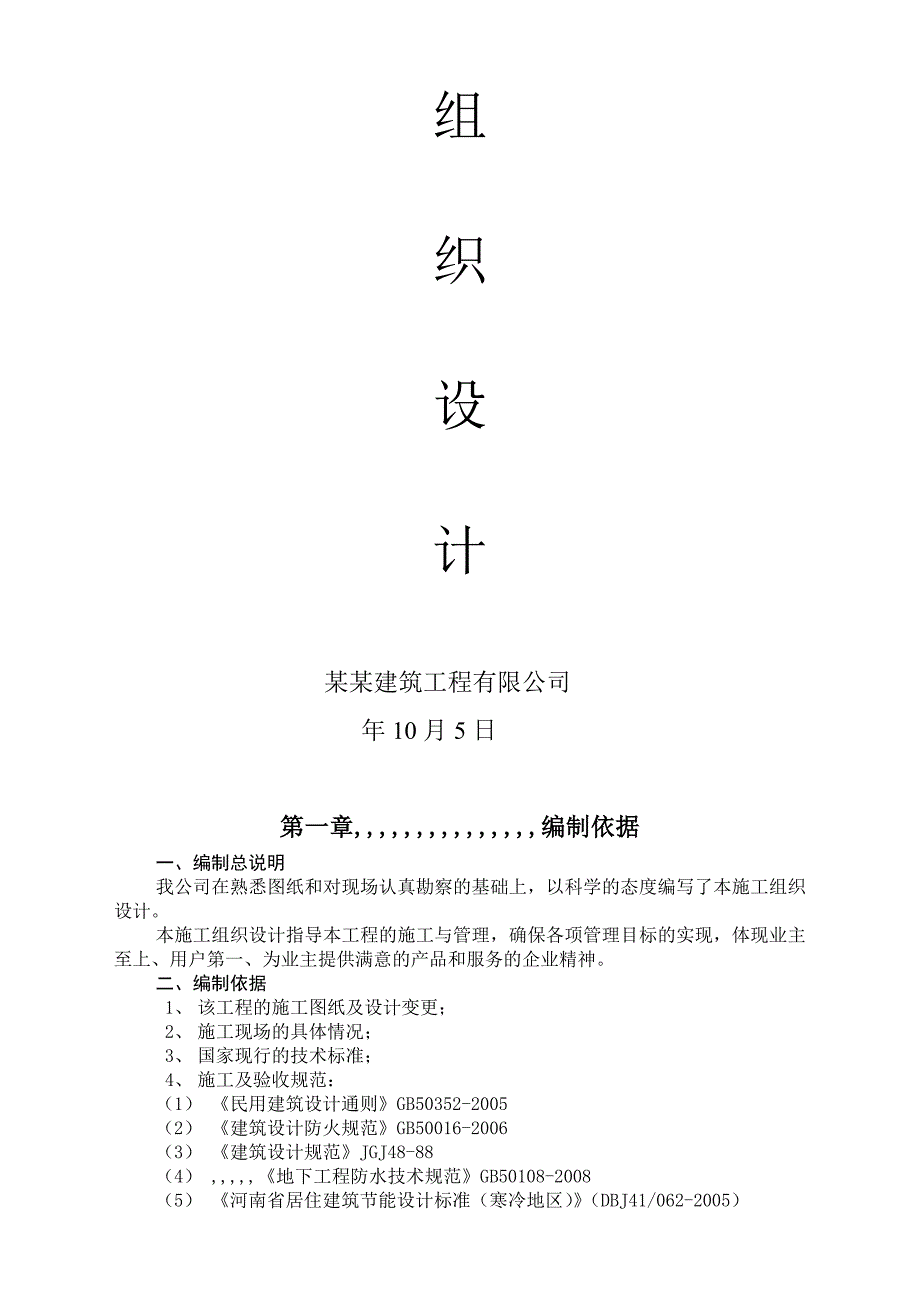

河南某框剪结构住宅楼地下车库施工组织设计.doc_第2页
第2页 / 共40页

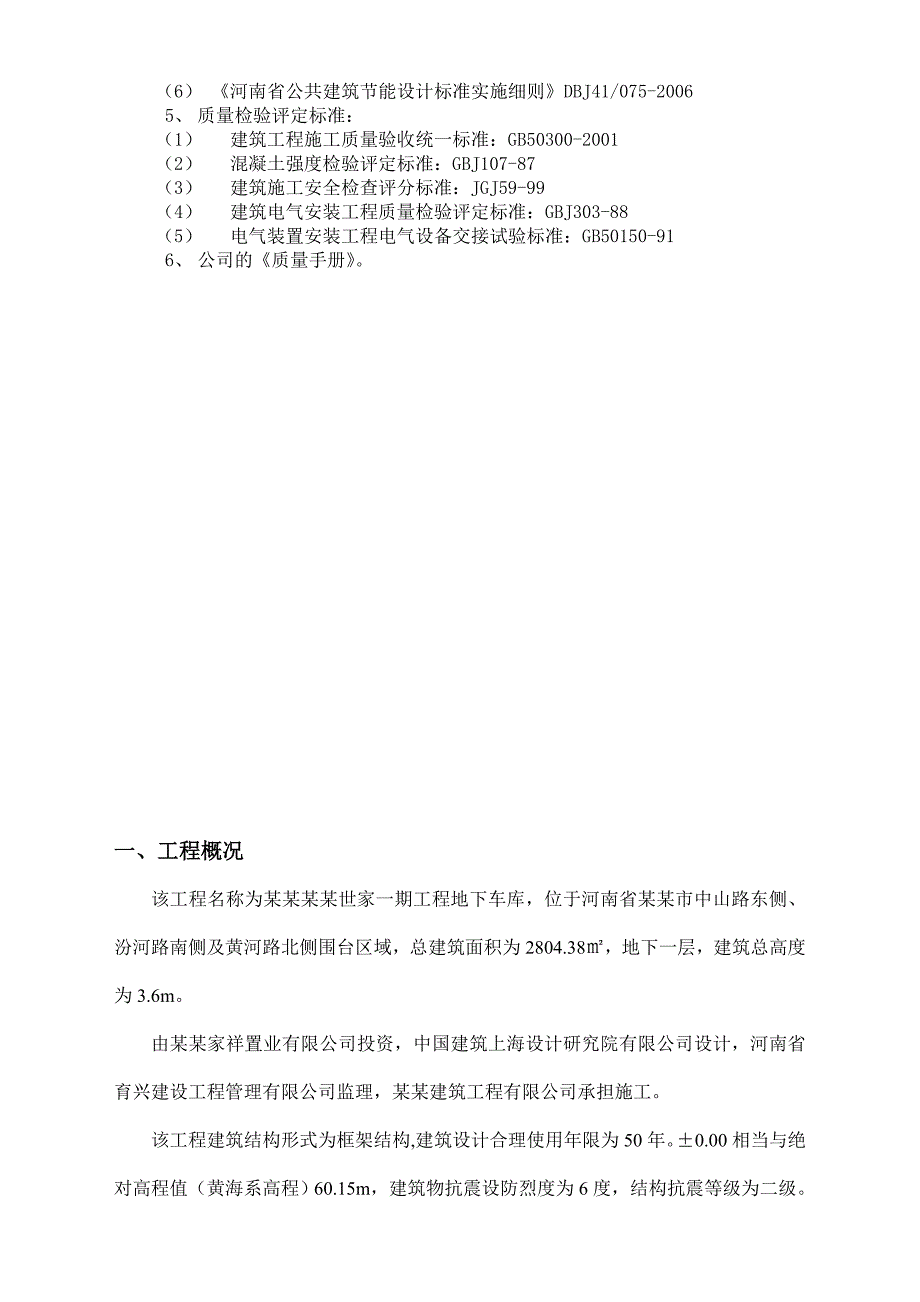

河南某框剪结构住宅楼地下车库施工组织设计.doc_第3页
第3页 / 共40页
河南某框剪结构住宅楼地下车库施工组织设计.doc_第4页
第4页 / 共40页
河南某框剪结构住宅楼地下车库施工组织设计.doc_第5页
第5页 / 共40页
河南某框剪结构住宅楼地下车库施工组织设计.doc_第6页
第6页 / 共40页
河南某框剪结构住宅楼地下车库施工组织设计.doc_第7页
第7页 / 共40页
河南某框剪结构住宅楼地下车库施工组织设计.doc_第8页
第8页 / 共40页
河南某框剪结构住宅楼地下车库施工组织设计.doc_第9页
第9页 / 共40页
河南某框剪结构住宅楼地下车库施工组织设计.doc_第10页
第10页 / 共40页
亲,该文档总共40页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《河南某框剪结构住宅楼地下车库施工组织设计.doc》由会员分享,可在线阅读,更多相关《河南某框剪结构住宅楼地下车库施工组织设计.doc(40页珍藏版)》请在第壹文秘上搜索。

1、某某市某某世家一期地下车库施工组织设计某某建筑工程有限公司年10月5日第一章,编制依据一、编制总说明我公司在熟悉图纸和对现场认真勘察的基础上,以科学的态度编写了本施工组织设计。本施工组织设计指导本工程的施工与管理,确保各项管理目标的实现,体现业主至上、用户第一、为业主提供满意的产品和服务的企业精神。二、编制依据1、 该工程的施工图纸及设计变更;2、 施工现场的具体情况;3、 国家现行的技术标准;4、 施工及验收规范:(1) 民用建筑设计通则GB50352-2005(2) 建筑设计防火规范GB50016-2006(3) 建筑设计规范JGJ48-88(4) ,地下工程防水技术规范GB50108-2

2、008(5) 河南省居住建筑节能设计标准(寒冷地区)(DBJ41/062-2005)(6) 河南省公共建筑节能设计标准实施细则DBJ41/075-20065、 质量检验评定标准:(1) 建筑工程施工质量验收统一标准:GB50300-2001(2) 混凝土强度检验评定标准:GBJ107-87(3) 建筑施工安全检查评分标准:JGJ59-99(4) 建筑电气安装工程质量检验评定标准:GBJ303-88(5) 电气装置安装工程电气设备交接试验标准:GB50150-916、 公司的质量手册。一、工程概况该工程名称为某某某某世家一期工程地下车库,位于河南省某某市中山路东侧、汾河路南侧及黄河路北侧围台区域

3、,总建筑面积为2804.38,地下一层,建筑总高度为3.6m。由某某家祥置业有限公司投资,中国建筑上海设计研究院有限公司设计,河南省育兴建设工程管理有限公司监理,某某建筑工程有限公司承担施工。该工程建筑结构形式为框架结构,建筑设计合理使用年限为50年。0.00相当与绝对高程值(黄海系高程)60.15m,建筑物抗震设防烈度为6度,结构抗震等级为二级。基础垫层砼等级为C15,基础采用筏板基础,砼强度等级为C30;墙、柱、梁、板砼强度等级为C30。抗渗等级为P6;顶板框架梁最大断面为450900,现浇板厚为300mm。二、工程特点:1、 本工程砼浇筑量大,砼的施工、养护非常关键。2、 本工程钢筋砼梁

4、跨度较大,支模的支撑系统的搭设、梁的起拱等十分重要。3、 本工程室外防水工程施工面积大。三、施工部署1、 施工总体方案,(1) 施工顺序安排:结合本工程的结构特点和环境影响情况考虑,避免地下车库地基在大开挖后受到雨水浸泡等的原因,决定对地下车库采取流水分段施工的方法,利用车库原有的后浇带位置分成二段。第一施工段:挖土部位为轴轴/轴轴,混凝土施工缝留置后浇带部位。第二施工段:挖土部位为轴轴/轴轴,混凝土施工缝留置后浇带部位。每段先挖土开始地基普探混凝土垫层底板防水防水保护层筏板基础及止水板主体工程施工外墙及顶面防水室内外土方回填室内地面。先土建后安装工程。2、 施工准备:(1)、工程开工前,组织

5、施工人员认真学习设计施工图纸和有关标准图集,做好图纸自审和会审学习,掌握施工组织设计、并编制本工程的质量计划。(2)、编写技术交底书,作业指导书,向工长、班组长进行技术交底。(3)、测量定位建筑轴线桩和现场标高水准点。3、生产准备:(1)、组织劳动力、机械设备进场,材料采购进场。(2)、提供各类外加工计划。(3)、按施工平面图布置进行水电线路接引。(4)、按市级文明工地标准搭建现场一切临建设施。四、主要分部工程施工方案及施工技术措施1、 地基与基础工程根据本工程设计及投标工程范围,土方开挖问题坑处理基坑灰土回填混凝土垫层地下防水钢筋混凝土筏形基础及止水板室内外回填(1)、土方开挖工程详见土方开

6、挖工程施工方案(2)、基坑排水由于本工程基础坑较深,基础下面施工面较大,施工时间较长,为此基坑底作完C15垫层后,四周做高250的240砖墙,并在四角及中间部位设集水坑。基坑上沿四周做高度200的砖墙防水堤,防止地表水进入基坑。(3)、钢筋混凝土筏板基础本工程的基础为钢筋混凝土筏板基础,沿混凝土外墙一圈与后浇带部位设置止水板,筏板厚度为400,mm,梁高为800,mm,混凝土设计强度等级C30。浇筑时应连续浇筑,除后浇带部分外,不留施工缝。、钢筋工程a、 钢筋制作钢筋进场后按品种、规格堆放,并按有关标准标示。钢筋制作工艺流程:钢筋进场标示检查试验切断弯曲成型挂牌堆放b、 钢筋接头钢筋接头梁采用

7、直螺纹连接,上部通长钢筋在支座处连接,下部钢筋在跨中附近连接,钢筋的连接位应相互错开,在任何一连接区内接头面不超过总面积的50%。C、钢筋位置固定、基础的上下钢筋应用铅丝绑扎牢固,筏板中上下层钢筋网片用马登筋拉接,确保钢筋位置正确,保护层无误。、模板工程基础外模用砖模,其它基础模板用多层胶合板,钢管扣件支撑固定。3、 主体结构工程本工程主体结构工程主要包括:车库框架柱、剪力墙、梁、板等工程。(1)、主体结构工程总体施工方案选择a、 混凝土:采用现场搅拌机商品混凝土,泵送到浇筑点。b、 模板:全部采用竹胶板模板,钢管支撑固定。c、 墙柱梁板一次浇筑混凝土。(2)、主体结构施工过程及顺序测量放线,

8、技术复核,绑扎墙、柱钢筋,隐蔽验收,安装墙柱梁板底板模板,绑扎梁板钢筋,隐蔽验收,装梁侧模板,浇筑混凝土,混凝土养护(3)、钢筋工程工程所用钢筋,要有出厂合格证,进场后要进行复试,合格后则才能用于工程,有斑锈的钢筋要进行除锈处理。钢筋下料单由技术人员作出,经技术负责人审核,符合图纸设计要求及有关施工规范后,方能下发钢筋班组。钢筋制作成型后,应按构件,安装绑扎顺序挂牌编号,堆放整齐。a、 钢筋制作根据设计图纸和施工及验收规程加工制作,工序为:钢筋进场检查试验标识切断配料焊接弯曲成型堆放挂牌b、 钢筋接头根据工程设计及规范要求,钢筋接头采用焊接和直螺纹接头,板中钢筋采用焊接接头,具体的操作工艺和质

9、量标准,按国家有关施工及验收标准执行。c、 钢筋绑扎墙、柱钢筋绑扎 按图纸要求的间距,计算好每根柱箍筋数量,先将箍筋全部套在下层伸出的搭接筋上,然后立柱子钢筋。 搭接长度应符合设计要求,并要符合有关施工规范。 接头的位置应相互错开,在任意接头中心至35d(纵向受力钢筋的较大直径)区域范围内,接头的面积百分率不宜超过50%。 在立好的柱子钢筋上用粉笔划出箍筋间距,然后将已套好的箍筋往上移动,由上向下宜采用绑扎,箍筋与主筋垂直,箍筋转角与主筋交点均要绑扎,主筋与箍筋非转角部分的相交点,应全部绑扎。箍筋的接头应沿柱子竖向交错布置。箍筋端头弯成1350,平直的长度不小于10d。柱基、柱梁交接处,箍筋应

10、按设计要求间距要加密。 柱筋保护层,垫块绑扎在柱筋外皮上,间距不应小于1000mm,以保证钢筋保护层厚度的正确。 截面变化尺寸的柱、钢筋收缩时,尺寸要符合设计要求。d、梁钢筋绑扎(模内绑扎时) 首先在主梁板上按图纸划好箍筋间距。 主筋穿好箍筋,按划好的间距分开固定弯起筋和主筋穿次梁弯起筋和主筋并套好箍筋放主次梁架立筋隔一定间距将梁底主筋与箍筋绑扎绑架立筋再绑扎主筋。主次梁同时配合进行。箍筋弯钩的叠合处在梁中应交错绑扎,箍筋弯钩应为135度,长度应不小于10d。弯起筋和负弯矩筋应位置准确,梁柱交接处,梁钢筋插入柱内的长度应符合要求。 梁受力钢筋为双排时,用直径为25短筋垫两排钢筋之间。e、板钢筋

11、绑扎 清扫模板上刨花、木屑、碎木,电线管等杂物,用墨线在模板上弹好主筋、分布筋间距。 按分好的间距,先摆好受力钢筋,后放分布筋,预埋件、电线管、预留孔等及时配合安装。 绑扎一般用顺扣或八字扣,两根钢筋交点应全部绑扎,板如为双层钢筋,两层之间要用马登垫起,负弯矩钢筋每个相交点均要绑扎。 在钢筋下面垫好的垫块,间距1000mm,垫块厚度等于保护层厚度;钢筋的搭接长度和位置按设计要求及施工规范要求执行。(4)、模板工程a、 墙模板 墙模板采用多层竹胶板 穿墙螺栓采用12双螺帽止水螺栓,左右间距600mm,上下间距500mm。 墙板外侧设纵横内外围檩,用,48钢管做外檩用8040槽钢做内檩。 墙支模用

12、的穿墙螺栓中间部位焊止水片,并在外侧模上衬上厚度为30mm的木块,拆模后除掉木块,割去螺栓,用微彭防水砂浆封口。 墙与梁板一次支模。 后浇带处模板先用钢板网隔开,再在钢板网外立木楞,用钢管支撑加固。b、 梁模板 梁侧模和底模采用多层胶合板。 梁采用双排支撑,其间距梁高H700时,为900mm,H700时为800,为确保顶撑两方面的稳定,用直径48的钢管搭成水平支撑和斜支撑。c、 柱子模板柱子模板用多层竹胶板,安装柱模板时,先在楼面上弹出纵横轴线及控制线,焊限位钢筋,柱模用48钢筋做成柱箍加固,柱箍间距不得大于800mm。d、 顶板模板顶板模板采用钢管支撑,支撑间距为800800,平板采用15厚

13、竹胶板,板底格栅用8040槽钢,中间间距不得超过300mm。e、 模板工程应注意的重点:落实专人负责预留洞口,预埋管件等模板的安装,并在浇筑混凝土时,派专人检查。f、 拆装模板技术措施本工程施工阶段正处秋冬季节,在施工中模板拆模期要严格按照规范规定。按混凝土的强度,分期分项拆模,对于拆除强度低的墙柱模板,要把翘扛尖端插入连接孔内,墙柱用木板或其它平整物垫牢,不使墙面柱棱角受损,拆下的模板及时清理干净,刷好脱模剂用。(5)混凝土工程a、 混凝土强度等级设计为C30,抗渗等级为S6。b、 混凝土采用商品混凝土,泵送至施工面。c、 混凝土浇筑方案及技术要求 混凝土浇筑前,轴线、标高、构件的几何尺寸,

14、钢筋规格、型号、间距、位置均应符合要求,预埋件及管线等全部安装完毕,经自检后监理单位复检,并填好隐蔽工程验收记录,由监理公司签字盖章方可浇筑混凝土。 混凝土浇筑与振捣的一般要求浇筑混凝土时应分配分层连续进行,浇筑层高度应根据结构特点,钢筋疏密决定,一般为振动作用部分,长度的1.25倍,高度不宜超过500mm,使用插入式振动应快插慢拔,插点要均匀振实。平板振动器的移动间距,应保证振动器的平板覆盖已振实部分的边缘。浇筑混凝土要连续进行,如必须间歇,其间歇时间应尽量缩短,并应在前层混凝土凝结前,将次层混凝土浇筑完毕,间歇的最长时间应按此用水泥品种、气温及混凝土的凝结条件确定,一般需超过2小时的,接茬部位就要按施工缝处理。浇筑混凝土时应经常观察模板,钢筋、预留洞、预埋件等有无移动,变形成堵塞情况,发现问题应及时处理,并在浇筑的混凝土凝结前修正完好。柱和剪力墙的混凝土在浇筑前,底部应先填510cm厚与混凝土配合比的石子、砂浆。d、 混凝土的养护混凝土浇筑完板面后用塑料薄膜覆盖以防止干裂
