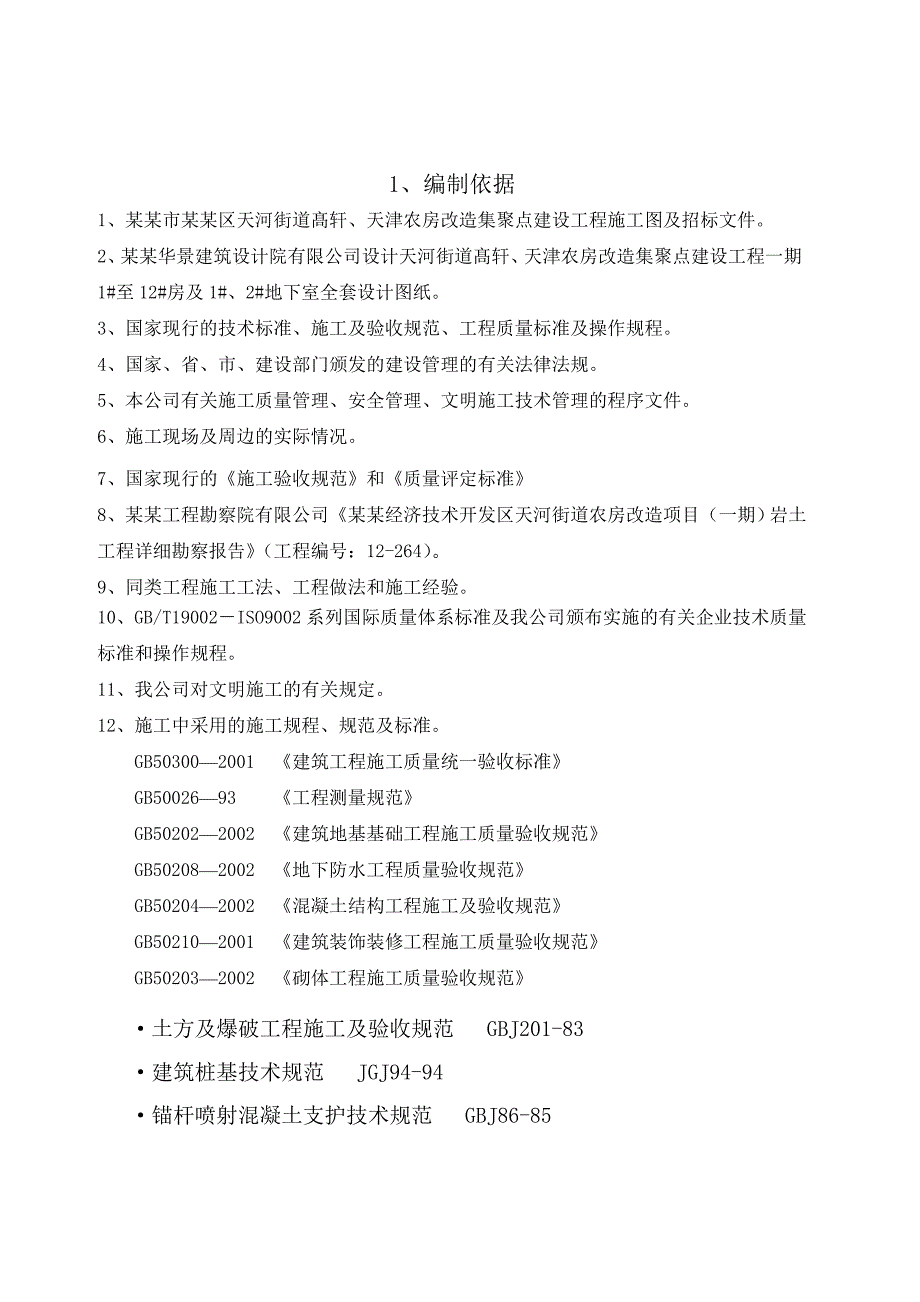

1、1、编制依据1、某某市某某区天河街道髙轩、天津农房改造集聚点建设工程施工图及招标文件。2、某某华景建筑设计院有限公司设计天河街道髙轩、天津农房改造集聚点建设工程一期1#至12#房及1#、2#地下室全套设计图纸。3、国家现行的技术标准、施工及验收规范、工程质量标准及操作规程。4、国家、省、市、建设部门颁发的建设管理的有关法律法规。5、本公司有关施工质量管理、安全管理、文明施工技术管理的程序文件。6、施工现场及周边的实际情况。7、国家现行的施工验收规范和质量评定标准8、某某工程勘察院有限公司某某经济技术开发区天河街道农房改造项目（一期）岩土工程详细勘察报告（工程编号：12-264）。 9、同类工程
2、施工工法、工程做法和施工经验。10、GB/T19002ISO9002系列国际质量体系标准及我公司颁布实施的有关企业技术质量标准和操作规程。11、我公司对文明施工的有关规定。12、施工中采用的施工规程、规范及标准。GB503002001 建筑工程施工质量统一验收标准 GB5002693 工程测量规范GB502022002 建筑地基基础工程施工质量验收规范GB502082002 地下防水工程质量验收规范GB502042002 混凝土结构工程施工及验收规范GB502102001 建筑装饰装修工程施工质量验收规范GB502032002 砌体工程施工质量验收规范土方及爆破工程施工及验收规范 GBJ201

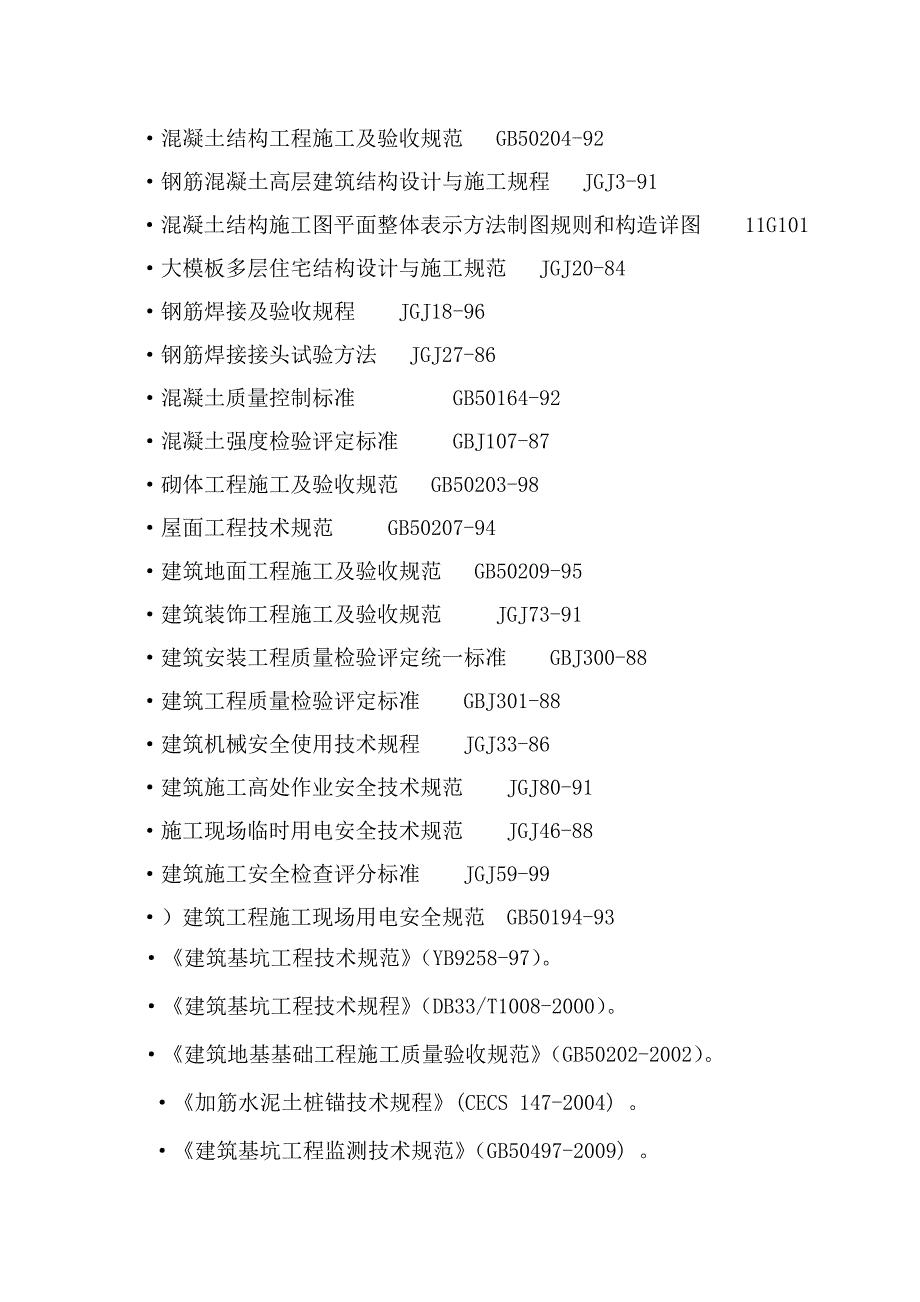

3、-83建筑桩基技术规范 JGJ94-94锚杆喷射混凝土支护技术规范 GBJ86-85混凝土结构工程施工及验收规范 GB50204-92钢筋混凝土高层建筑结构设计与施工规程 JGJ3-91混凝土结构施工图平面整体表示方法制图规则和构造详图 11G101 大模板多层住宅结构设计与施工规范 JGJ20-84钢筋焊接及验收规程 JGJ18-96钢筋焊接接头试验方法 JGJ27-86混凝土质量控制标准 GB50164-92混凝土强度检验评定标准 GBJ107-87砌体工程施工及验收规范 GB50203-98屋面工程技术规范 GB50207-94建筑地面工程施工及验收规范 GB50209-95建筑装饰工程
4、施工及验收规范 JGJ73-91建筑安装工程质量检验评定统一标准 GBJ300-88建筑工程质量检验评定标准 GBJ301-88建筑机械安全使用技术规程 JGJ33-86建筑施工高处作业安全技术规范 JGJ80-91施工现场临时用电安全技术规范 JGJ46-88建筑施工安全检查评分标准 JGJ59-99）建筑工程施工现场用电安全规范 GB50194-93建筑基坑工程技术规范（YB9258-97）。建筑基坑工程技术规程（DB33/T1008-2000）。建筑地基基础工程施工质量验收规范（GB50202-2002）。加筋水泥土桩锚技术规程(CECS 147-2004) 。建筑基坑工程监测技术规范（

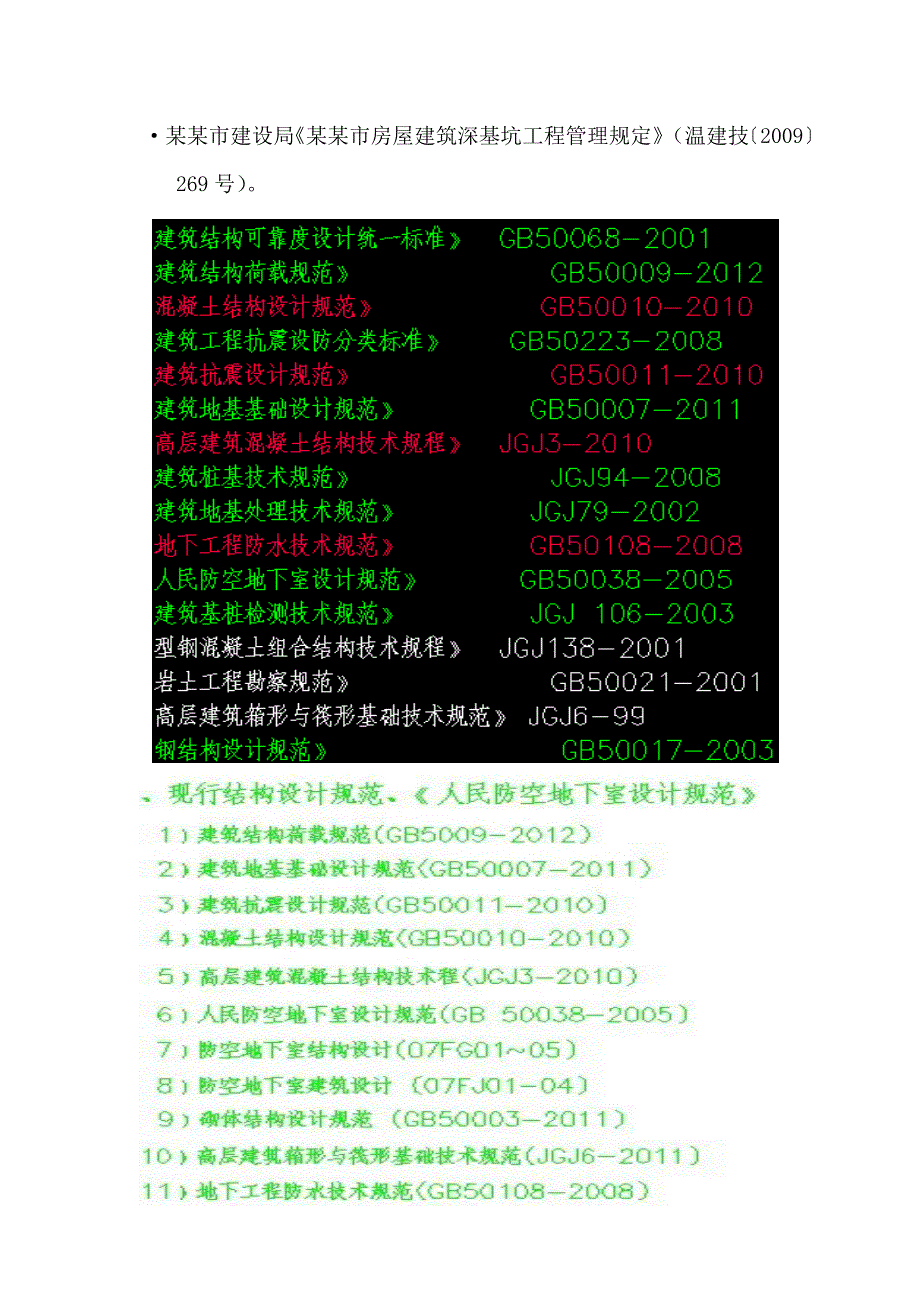

5、GB50497-2009) 。某某市建设局某某市房屋建筑深基坑工程管理规定（温建技2009269号）。8、浙江省和某某市建设管理部门颁发的有关建筑施工规程、办法等文件。9、本公司制定的有关建筑施工质量、进度、安全、消防等管理制度。10、本公司制订的质量手册、质量保证手册和质量管理程序文件。11、本公司其他类似工程的施工经验。2、工程概况（一）建筑概况拟建场地位于某某市经济技术开发区天河街道办事处辖区内，东侧与滨海大道相接，北侧为规划道路三甲街，西北侧紧临永梅街，西南侧与通行道路（不知名）相连。本期工程分为A-1、A-2地块，场地两个地块之间有内河通过。拟建物由11幢高层住宅楼（16-24F和1
6、-2层的商业用房、会所组成，总用地面积38438，总建筑面积，设1层地下室，其中地下室面积24132。建筑物室内地坪设计相对标高0.000相当于85国家高程系绝对标高4.500m，场地自然地面平均绝对标高（施工整平后）为4.00m（相对标高为-0.50m）；西侧及南侧道路绝对标高为4.30m（相对标高为-0.20m）。地下室底板顶标高-5.000m，底板厚为300mm，底板、承台底为200mm厚C15素砼找平，其下均为100mm厚片石灌砂夯实垫层，基坑各要素挖土深度详见附图说明，主体结构基础采用700、800、900机械钻孔灌注桩，基坑支护总延长米约1025m.工程承包范围及内容： （1）本工
7、程合同包含的工程范围：土石方工程；除（2）条中所列工程以外的地下室及主体施工图中所包含的所有建筑、结构及安装工程；包含电话、电视、门禁对讲及宽带网络的预留预埋部分。 （2）本工程合同不包含的工程承建内容:基础桩工程；消防工程；煤气管道敷设工程；弱电系统工程（电话、电视、门禁对讲及宽带网络）。 （3）本工程合同甲方指定品牌由乙方采购的材料、设备：电梯、铝合金门窗、瓷砖、入户门、防火门、电缆、开关面板。合同工期从某某年9月（不含桩基工程）至2015年2月，总工期580天。（二）结构设计概况该工程地下室结构地面标高为-5.00m，采用钻孔灌注桩基础。（1）地下室地板及基础主要结构尺寸如下l 桩承台本
8、工程基础部分每根桩顶部与地下室底板的交接处均设有桩承台，桩承台的尺寸、底标高详见施工图。l 地下室底板l 基础柱详见柱表。人防墙14构造做法见左图 人防墙68构造做法见左图墙体配筋详上表人防门框配筋做法如上图所示人防部位构造要求：群管穿墙大样如下图所示：外墙后浇带做法如下图所示顶板后浇带做法：底板后浇带做法：地下室底板、顶板与墙板交接处做法：板边界支座墙与梁放射筋布置图：地下室顶、底板拉结筋做法：地下室墙体拉结筋做法：人防部分基础承台如下图所示：（2）混凝土品种及强度等级地下室混凝土品种及强度等级如下表部位混凝土强度等级混凝土抗渗等级备注基础梁、基础承台、地板、C30P8地下室外墙C35P8垫
9、层C15基础柱、后浇带C35 C40P6、p8（3）钢筋品种及连接方式 地下室所涉及到的钢材有6.5、8、10、12、10、12、14、16、18、20、22、25、14、16、18、20、22、25、28。地下室钢筋16为焊接，16为绑扎搭接.（4）后浇带该工程地下室部分设计共设置一条后浇带，这条后浇带将整个地下室分隔为两大块。根据设计要求，后浇带要在地下室顶板浇筑一个月后方可封闭。（5）、地质概况：（一）场地工程地质条件根据勘察资料和现场调查，本工程基坑开挖支护所涉及地基土自上而下分述如下： 0杂填土灰黄等杂色，稍湿，松散状，主要由碎块石、砂、粘性土、生活垃圾等回填而成，粗颗粒等硬质物分布
10、极不均匀，为最近回填而成，未经压实。该层局部分布，层厚0.501.80米。粘土：灰黄色，软塑可塑状，中-高压缩性，见有铁锰质斑点、植物残屑，含少量粉粒、粉砂，局部为相变为粉质粘土。刀切面稍光滑。该层全场分布，厚度0.402.00米。1含细砂淤泥：灰色，流塑状，高压缩性。含5-35%粉细砂和少量贝壳碎片、半炭化物，局部以砂为主。刀切面粗糙。该层全场分布，厚度5.009.10米。2淤泥：灰色，流塑状，高压缩性。含少量粉细砂和贝壳碎片、半炭化物，局部夹较多砂。刀切面光滑。该层全场分布，厚度10.7016.40米。地基土物理力学指标见表一。表一 地基土物理力学指标一览表编号土 名厚度(m)重度r(kN
11、/m3)粘聚力C(kPa)内摩擦角(度)含水量wo (%)渗透系数K(cm/s)极限粘结强度qsk (kpa)0杂填土1.1（18.0）（3.0）（15.0）/(16.0)粘土1.218.717.010.534.61.210-626.01含细砂淤泥7.018.65.513.037.24.210-512.02淤泥13.616.67.58.560.36.310-610.0注：表中除杂填土的重度、粘聚力、内摩擦角和摩阻力按经验取值外，其他土层数据取自勘察报告的建议值。（二）水文地质条件场内地表水系较发育，西南侧与场地两个地块之间分布有内河，水深约1-2米。场内地下水主要为浅部杂填土、粘土、含砂淤泥混
12、合土中的孔隙潜水和下部卵石层中的孔隙承压水。表浅部孔隙潜水赋存介质主要为杂填土、粘土、含细砂淤泥，主要受大气降水及附近内河水位的影响，排泄以蒸发和向内河排泄为主。稳定水位埋深为0.701.60m，地下水位主要受季节性影响，水位变幅一般10米，水位变幅较小。地下水、土对混凝土结构具微腐蚀性，对钢筋混凝土结构中的钢筋在干湿交替环境下具微腐蚀性，长期浸水环境下具中腐蚀性。3、施工布置3.1、工程目标（一）、工期目标本工程1#地下室计划于某某年10月31日完成。（二）、质量目标地下定结构质量目标为：合格。（三）、安全目标确保无重大伤亡事故，工伤事故发生率控制在3以内。（四）、文明施工目标确保市年度文明
