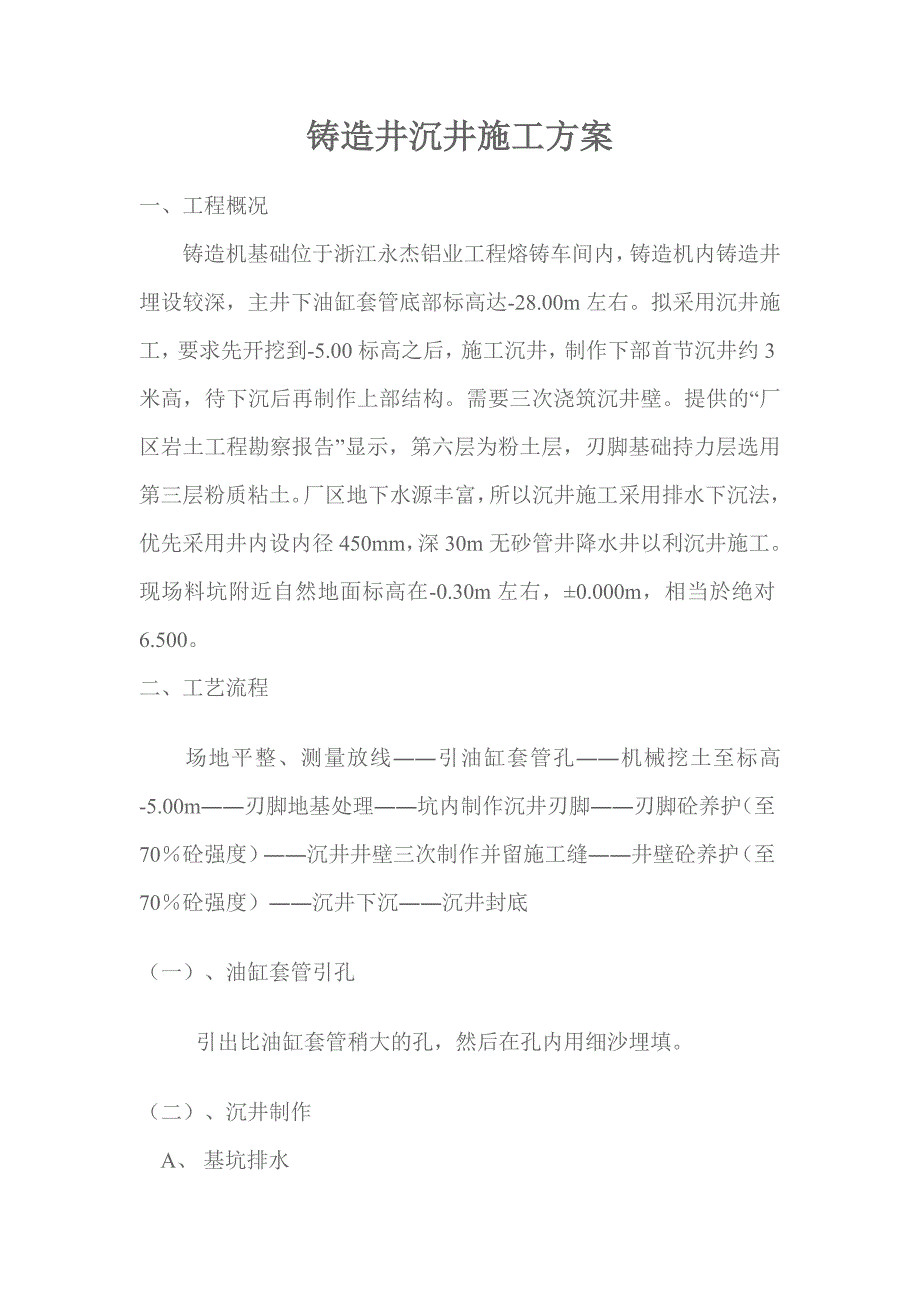

1、铸造井沉井施工方案一、工程概况铸造机基础位于浙江永杰铝业工程熔铸车间内，铸造机内铸造井埋设较深，主井下油缸套管底部标高达-28.00m左右。拟采用沉井施工，要求先开挖到-5.00标高之后，施工沉井，制作下部首节沉井约3米高，待下沉后再制作上部结构。需要三次浇筑沉井壁。提供的“厂区岩土工程勘察报告”显示，第六层为粉土层，刃脚基础持力层选用第三层粉质粘土。厂区地下水源丰富，所以沉井施工采用排水下沉法，优先采用井内设内径450mm，深30m无砂管井降水井以利沉井施工。现场料坑附近自然地面标高在-0.30m左右，0.000m，相当於绝对6.500。二、工艺流程场地平整、测量放线引油缸套管孔机械挖土至标

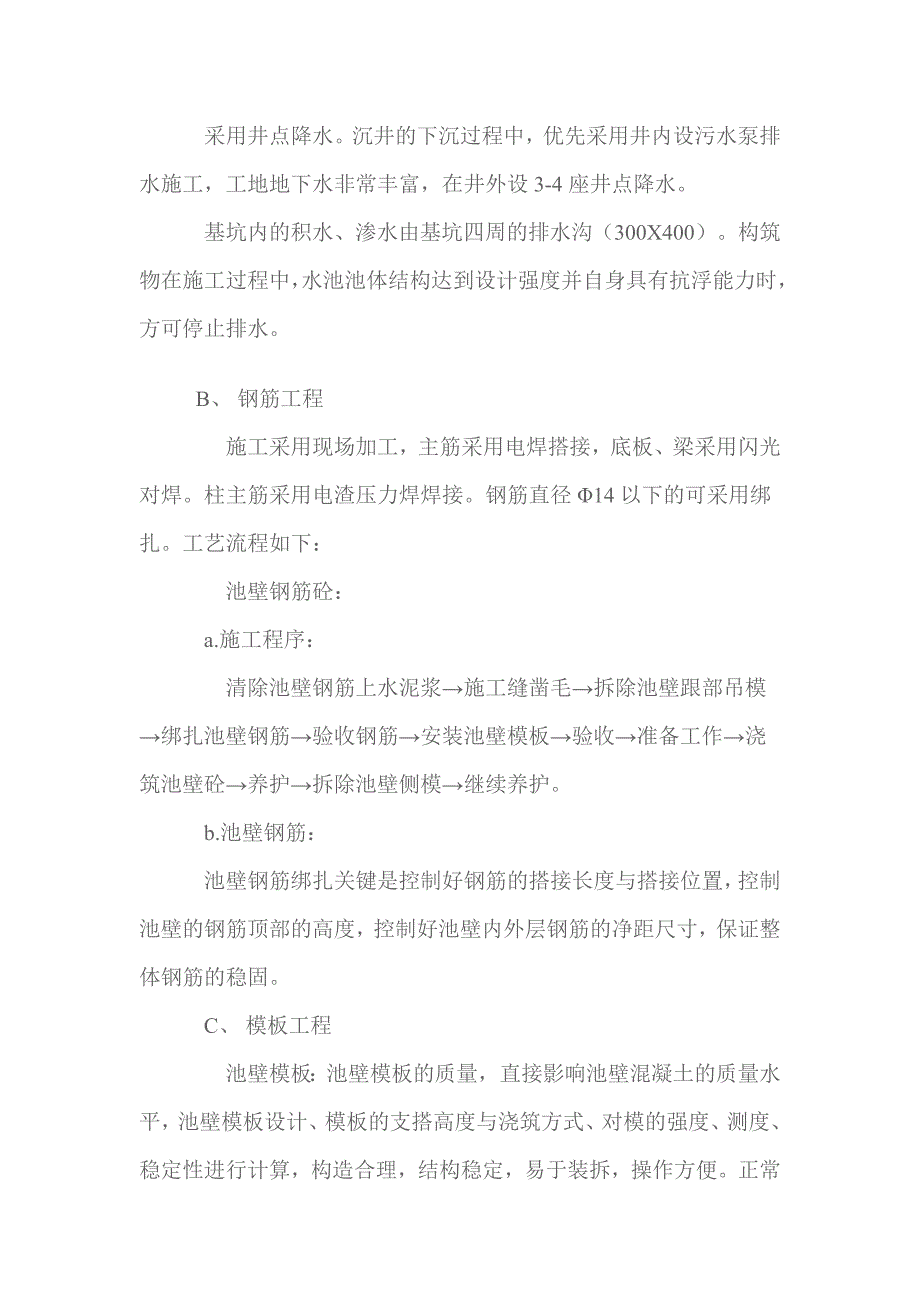

2、高-5.00m刃脚地基处理坑内制作沉井刃脚刃脚砼养护（至70砼强度）沉井井壁三次制作并留施工缝井壁砼养护（至70砼强度）沉井下沉沉井封底（一）、油缸套管引孔引出比油缸套管稍大的孔，然后在孔内用细沙埋填。（二）、沉井制作A、基坑排水采用井点降水。沉井的下沉过程中，优先采用井内设污水泵排水施工，工地地下水非常丰富，在井外设3-4座井点降水。基坑内的积水、渗水由基坑四周的排水沟（300400）。构筑物在施工过程中，水池池体结构达到设计强度并自身具有抗浮能力时，方可停止排水。B、钢筋工程施工采用现场加工，主筋采用电焊搭接，底板、梁采用闪光对焊。柱主筋采用电渣压力焊焊接。钢筋直径14以下的可采用绑扎。工

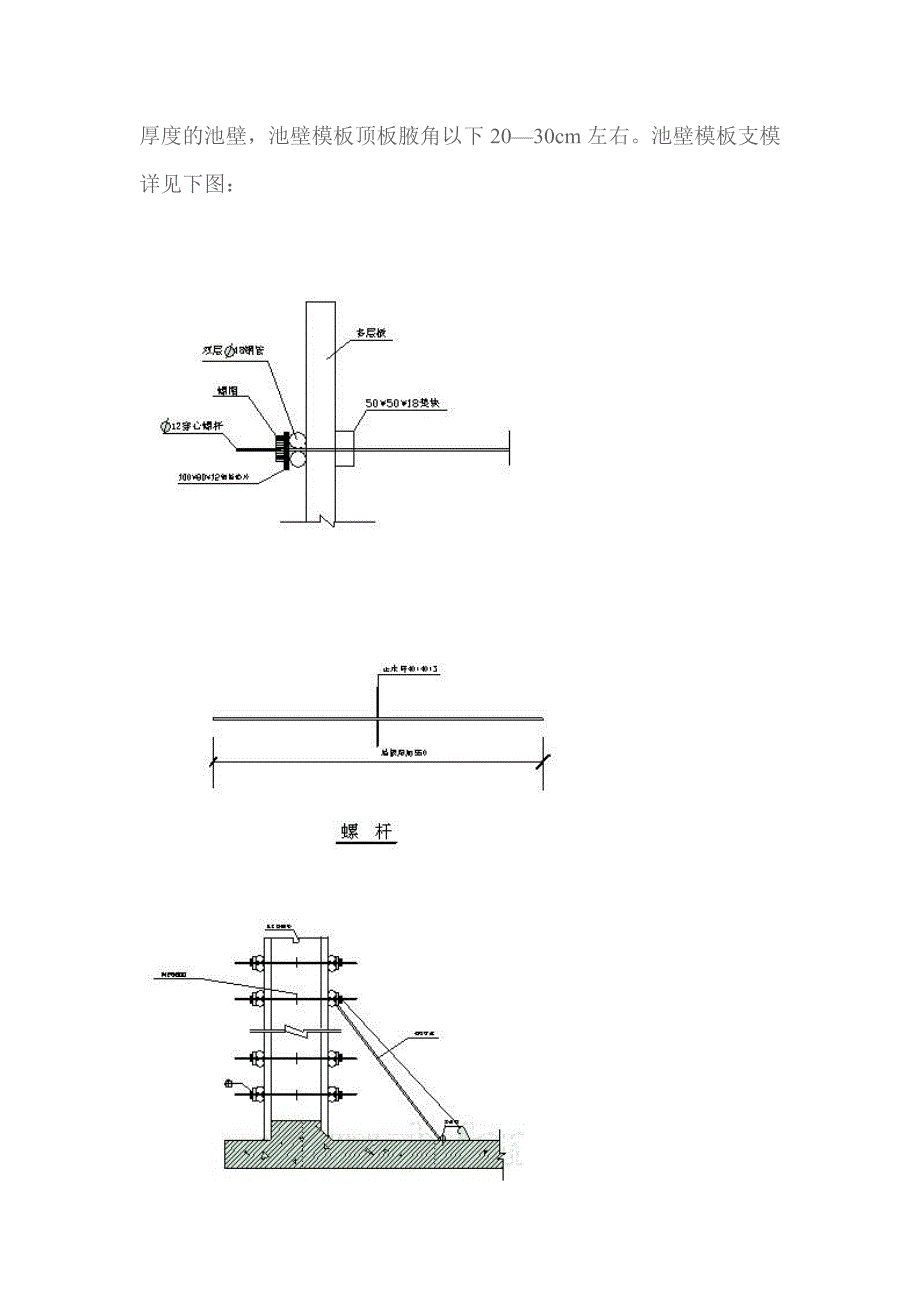

3、艺流程如下：池壁钢筋砼：a.施工程序：清除池壁钢筋上水泥浆施工缝凿毛拆除池壁跟部吊模绑扎池壁钢筋验收钢筋安装池壁模板验收准备工作浇筑池壁砼养护拆除池壁侧模继续养护。b.池壁钢筋：池壁钢筋绑扎关键是控制好钢筋的搭接长度与搭接位置，控制池壁的钢筋顶部的高度，控制好池壁内外层钢筋的净距尺寸，保证整体钢筋的稳固。C、模板工程池壁模板：池壁模板的质量，直接影响池壁混凝土的质量水平，池壁模板设计、模板的支搭高度与浇筑方式、对模的强度、测度、稳定性进行计算，构造合理，结构稳定，易于装拆，操作方便。正常厚度的池壁，池壁模板顶板腋角以下2030cm左右。池壁模板支模详见下图：墙模板：墙板模作为模板工程重点，其关
4、系到安全、质量及观感问题。施工准备:先清理底板与墙板之间的水平施工缝上的杂物,凿毛施工缝面上的混凝土,用高压水清冼。从底板外侧（即施工缝下约250MM处）弹出水平线作为模板安装标高控制线，同时也作为模板起始线。弹出墙板净宽内外边线，作为模板位置控制线，同时也确定了墙板厚。预制12钢拉杆，长度墙宽500mm。墙板模由侧板（用18mm厚七夹板）、立档、横档、斜撑，斜拉杆等组成，中间拉杆应加焊36060mm的防水环，并在拆模后立即沿螺栓四周凿成30mm深的凹坑，将螺栓两端割去，再用膨胀水泥砂浆堵严凹坑。梁模板安装：在墙上弹出轴线、梁位置和水平线，钉墙头模板。梁底模板：调整支架高度，然后安装梁底模板，
5、并拉线找平。梁侧模板：根据墨线安装梁侧模板、压脚板、斜撑等。梁侧模板制作高度应根据梁高及楼板模板碰旁或压旁来确定。当梁高超过450mm时，梁侧模板宜加穿梁螺栓加固。为控制好梁侧模下口尺寸，支模时按1000间距安装用花篮螺杆加工而成的卡具，防止梁下口胀模。对于因为楼板标高不同而产生的梁一边吊模，采取使用特制螺杆的办法对梁侧模底部进行加固。D、砼工程1)混凝土浇捣砼振捣采取插入式振动器。在浇捣时个别部位应注意如下操作顺序：预留洞口两侧适当加长振捣时间，以使模板底面混凝土浇注密实。2)、混凝土养护混凝土在浇注12h后即进行浇水养护。3)、砼工程的质量保证措施及注意事项、所使用混凝土，其骨料级配、水灰
6、比、外加剂以及塌落度、和易性等，应按普通混凝土配合比设计技术规程进行计算，并经过试配和试块检验合格后方可确定；、严格实行混凝土浇灌令制度，经过技术、质量和安全负责人检查各项准备工作。、混凝土的浇捣必须严格进行，严格控制沉实时间，钢筋密实处尽可能避免浇灌工作在此停歇以及分班施工交接，确保混凝土的浇捣密实；砼浇筑工程质量程序控制详见砼浇筑工程质量程序控制图。4）、施工缝的技术处理：对于施工缝的处理传统作法是留凹凸缝，传统作法不仅施工复杂而且防渗效果不理想，常常出现渗漏。本工程中用一种遇水膨胀的自粘止水条，其膨胀率在1h后超过100%，抗水压大于0.8mpa，它是利用自身的粘性，直接粘贴在砼施工缝表
7、面，遇水后体积膨胀堵塞施工缝及周围的毛细孔，达到防渗漏的目的，其施工技术措施如图：（1）在已硬化的砼表面上，清除水泥薄膜和松动的石子，将接缝表面处理干净，并将模板润湿后清扫掉接缝处积水。（2）粘贴止水条时，每1m距离用常规水泥钉将止水条固定在原砼表面。（3）止水条的搭接自粘，其搭接长度为50mm。（4）止水条安装完毕后应尽块浇注砼，避免雨水浸泡，并在砼捣固时避免振动棒将止水条振动。E、脚手架工程本工程采用钢管脚手架从地面往上搭设，井壁内搭设满堂脚手架外侧搭设双排钢脚手架作为操作平台。基坑土回填夯实后，放上小木板，脚手架立杆再支撑在基上，保证支撑点牢固平衡。脚手架的立杆间距1.50m，横杆间距0
8、.90m，各排搭设步距1.8m，并每隔7根立杆设剪力撑（拉杆），每层脚手架上分层铺设上脚手板，在脚手架的外侧四周挂好安全防护网，防止高空物体掉落伤人，每隔水平7m竖抽4m距离，采用一拉一顶固紧脚手架，拉固用6钢筋。支顶用钢管，脚手架工程搭设要及时逐层跟上，保持高出结构高度1.8m以上。并在第二层脚手架的四周搭设安全斜挡板，防止高空物体掉落而击伤下面的行人及施工作业人员。脚手架及梁模板、支撑安全验算（附后）（三）、沉井下沉1、沉井下沉前的准备工作（1）、以毛砂或粉煤灰加填沉井外基坑至现场自然地面，以利减少沉井下沉过程中与土体侧摩阻力。（2）、若在井处设置无砂管降水井应经常进行清洗，确保降水高度在
9、-15.000m以下。（3）、检验井壁砼强度，按同条件养护之砼试块强度等级值为准，刃脚部分达砼强度100，井壁砼强度达70以上。（4）、对原来的定位桩，高程点进行复查，并在四面井壁上部做出与控制桩对应点的标志，以检验沉井的位移。（5）、在井壁内侧设垂线，其中南北墙各一条，东西墙各两条，以吊线锤观察沉井的倾斜。（6）、在井壁外侧四角上用红漆画出标尺，每一标志线间距500mm，并标出下沉前的实际高度和下沉完毕后的标高，以观测沉井下沉情况。（7）、搭设沉井内保护棚，先期可利用沉井内予制桩，在靠近内壁处以钢脚手连接四根予制桩（26002200），高度2.5m，上铺以U型连接的小钢模，截桩后利用桩头加设
10、钢架杆立防护棚。2、沉井下沉（1）、挖土下沉a、分组对称拆除沉井砖模或模板至刃脚斜面内400mm。b、在沉井中间开始逐渐向四周挖土，每层挖土厚0.40.5m，沿刃脚周围保留1.5m土。c、先挖两层后（形同锅底），再集中人力沿沉井井壁，每23m一段向刃脚方向逐层全面、对称均匀地削薄土层，每次削200300mm，使沉井在自重作用下均匀垂直切土下沉，然后再重复上面程序。每次下沉深度不能大於500mm，发现沉井倾斜后，（1）立即停止倾斜方向挖土，加快对面方向挖土，以防加剧倾斜，并按此纠正倾斜。(2)在井顶上压钢锭，钢锭重量根据具体情况，经计算确定。(3)在沉井较高一侧的井外壁插入数根管子，由此压入膨润
11、土泥浆，使该侧井外壁摩阻力减少。d、沉井位移处理。沉井位移主要是由沉井倾斜引起的，沉井向某一方向倾斜被纠正后，必然引起沉井向相反方向产生位移，可以利用这一点，当沉井向某一侧位移后，在沉井下步沉时，先挖此侧刃脚处的土，使沉井向此侧倾斜，然后挖相反侧刃脚的土纠正倾斜，如此循环一、二次可纠正沉井位移。e、沉井的允许偏差序号项目允许偏差（mm）1制作质量平面尺寸1、长度、宽度L/200并不大于100井壁厚度152下沉后刃脚平均标高底面中心位置偏移H10m刃脚底面高差L10m100H/100L/100且不大于300f、沉井下沉最初4m内要特别注意保持平面位置与垂直度正确，以免以后下沉不易调整。g、挖土必
12、须分层进行，防止锅度挖的太深或刃脚处切土过快伤人。h、在沉井开始下沉和将沉至高度标高时，周边开挖深度应於300mm或更薄一些，避免发生倾斜，在离设计标高200mm左右应停止取土，依自重下沉至设计标高。i、沉井内人工取土，装入吊斗内，采用卷扬提升设备取土至井外。j、沉井下沉中应加强位置，垂直度和标高（沉降值）的观测，每班至少测两次（每班中及第次下沉后检查一次），接近设计标高时应加强观测，每两小时一次，予防超沉，并由专人负责作好记录。（2）、水力机械法下沉A、准备工作a首先在生产区北侧布置好吊机及井内人工开挖起吊设备和井外运泥道路铺设、外运机械（便于砂垫层和砼垫层拆除后吊出井外）；同时准备好取水设
13、备，敷设取水管路，确保取水量充足。b选用两台TSW50-7级水泵，两用一备，每小时提供约100m3、压力为68Kg/cm2的水源，带动破土机械。采用2管，将压力水输送到沉井的井上管路，以满足井下多个区格内水力破土机械（扬水器和喷水枪）的用水。c水力机械法沉井时，有大量的泥浆需要处理，为此，在沉井东侧设立泥浆池(预估1800m3)，沉井下沉施工产生的泥浆可先排放至泥浆池内，然后将池内泥浆沉淀后外运。d沉井之前，应对安装好的管路及破土机械进行试运转，在井内各个区格逐个检查运转情况，直到符合要求为止。e清理沉井结构上的物件，嵌补好对拉螺栓留下的凹口。f沉井安装施工人员上、下行走扶梯，仓内根据实际情况
