1、36省道江拔线新昌段改建工程一期工程第二合同段25m、40mT梁运输、安装安全专项施工方案 编制： 审核： 目 录第一章、编制说明11.1编制依据11.2编制目的11.3适应范围1第二章、工程概况22.1工程简介22.2、水文地质条件22.3、施工平面布置22.4、施工准备情况4第三章、施工工艺43.1总体施工技术方案43.1.1架桥机安装43.1.2架桥机调试53.1.3各桥T梁参数53.2T梁安装施工方法73.2.1安装前准备工作73.2.2机具及材料选用73.2.3T梁运输方案73.2.4T梁安装详细步骤93.2.5T梁安装施工顺序及流程103.3T梁安装注意事项113.4质量检验标准1

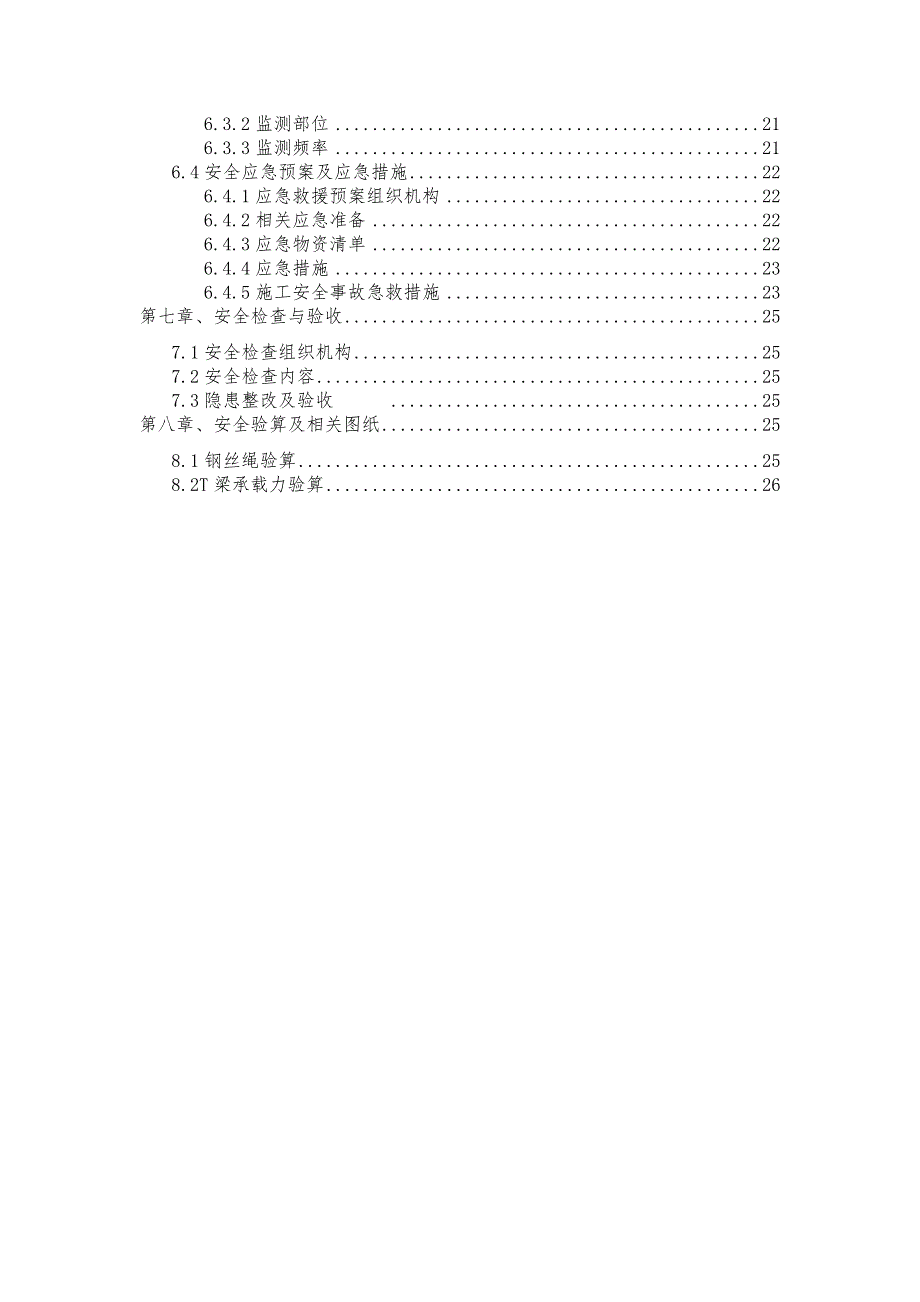

2、3第四章、施工计划134.1工期计划134.2劳动力使用计划134.3主要机械设备14第五章、危险因素分析155.1.危险源辨识155.2危险防控对策15第六章、施工安全保障措施166.1组织保证166.1.1项目安全管理目标166.1.2安全管理组织机构166.2安全技术措施176.2.1起重事故预防控制安全技术措施176.2.2物体打击事故预防控制安全技术措施196.2.3运输过程中的安全技术措施196.2.4运梁炮车运输的安全技术措施206.3施工安全监测和监控措施216.3.1T梁安装施工监测的主要内容216.3.2监测部位216.3.3监测频率216.4安全应急预案及应急措施226.
3、4.1应急救援预案组织机构226.4.2相关应急准备226.4.3应急物资清单226.4.4应急措施236.4.5施工安全事故急救措施23第七章、安全检查与验收257.1安全检查组织机构257.2安全检查内容257.3隐患整改及验收25第八章、安全验算及相关图纸258.1钢丝绳验算258.2T梁承载力验算26 第一章、编制说明1.1编制依据1.1.1中华人民共和国安全生产法(中华人民共和国主席令十三号)1.1.2建设工程安全生产管理条例（第393号国务院令）1.1.3危险性较大工程安全专项施工方案编制及专家论证审查办法（建设部 建质2004 213号）1.1.4公路桥涵施工技术规范JTG/TF
4、5020111.1.5施工现场临时用电安全技术规范JGJ46-20051.1.6公路交通安全设施施工技术规范JTG F71-20061.1.7公路工程质量检验评定标准JTGF80/1-20041.1.8公路工程施工安全技术规程JTG F9020151.1.9公路桥梁施工安全风险评估制度及指南解析1.1.10架桥机安全规程 GB26469-20111.1.11浙江省公路水运危险性较大分部分项工程安全专项施工方案管理办法（试行）1.1.12浙江省公路工程施工安全风险评估管理办法浙交201558号1.1.1336省道江拔线新昌段公路改建工程一期工程第二合同段桥梁施工图设计1.1.1436省道江拔线新
5、昌段公路改建工程一期工程第二合同段施工组织设计1.2编制目的为保证36省道江拔线新昌段公路改建一期工程第二合同段25m、40m预应力T梁运输、安装的作业工程施工安全，切实履行企业安全生产的责任主体,根据相关管理条例、办法文件的有关要求，结合本工程的特点，编制36省道江拔线新昌段公路改建一期工程第二合同段T梁运输、安装安全专项施工方案。1.3适应范围36省道江拔线新昌段公路改建一期工程第二合同段杨坑桥头1#桥、杨坑桥头2#桥、杨家坪桥，预制25m、40mT梁的运输、安装施工。第二章、工程概况2.1工程简介杨坑桥头1#桥起止桩号为： K16+764.96K17+042.04，桥长277.08m。全
6、桥共3联，采用325m+340m+325m预应力砼T梁，先简支后连续；下部结构0#桥台采用柱式台，9#桥台采用U台，桥墩采用柱式墩，9#桥台采用扩大基础，其余墩台采用桩基础。本桥平面分别位于缓和曲线和圆曲线上，纵断面位于R=4000m的竖曲线上，本桥最大超高5%。立、平面以路线设计线展开拉直绘制。本桥桥面位于12m标准段。杨坑桥头2#桥起止桩号为： K17+204.46K17+311.54，桥长107.08m。全桥共1联，采用425m预应力砼T梁，先简支后连续；下部结构桥台采用U台，桥墩采用柱式墩，桥台采用扩大基础，桥墩采用桩基础。本桥平面分别位于缓和曲线和直线上，纵断面纵坡4.4%；本桥部分
7、处于超高渐变段；立、平面以路线设计线展开拉直绘制。本桥桥面位于12m标准段。杨家坪桥起止桩号为： K17+751.42K17+908.58，桥长157.16m。全桥共1联，采用625m预应力砼T梁，先简支后结构连续；下部结构采用柱式墩台，墩台采用桩基础。本桥平面位于直线上，桥面横坡为双向2%，纵断面纵坡2.9%。本桥桥面位于12m标准段。2.2、水文地质条件 新昌属亚热带气候，地处中、北亚热带过渡区，温和湿润，四季分明。春夏初雨热同步而盛夏多晴热，秋冬光温互补，灾害性天气较多。同时具有典型山地气候特征，水平、垂直方向差异明显。杨坑桥头1#桥，墩台桩基础进入中风化凝灰质砂岩或中风化凝灰岩，桥台扩
8、大基础持力层为中风化玄武岩。杨坑桥头2#桥，桥墩桩基础进入中风化沉凝灰岩，桥台扩大基础持力层分别为强风化玄武岩和中风化玄武岩。杨家坪大桥，墩台桩基础进入中风化玄武岩。2.3、施工平面布置 （1）杨坑桥头1#桥施工平面图（2）杨坑桥头2#桥施工平面图（3）杨家坪桥施工平面图2.4、施工准备情况（1）根据现场实际情况及施工进度计划，安排人员、材料、机械设备进入施工现场进行施工作业，并提前做好检验检测工作。（2）进场施工人员施工前进行三级安全教育及安全技术交底，对作业人员针对性的开展架梁作业事故案例警示教育。（3）施工用电接至现场，供电系统采用三相五线制、三级配电、两级漏电保护。（4）现场支座垫石中
9、线、轴线、高程等测量放样工作均已完成。第三章、施工工艺3.1总体施工技术方案杨坑桥头1#桥、杨坑桥头2#桥、杨家坪桥、杨坑桥头1#桥采用步履式架桥机形式进行T梁架设，架桥机型号为JQG180/50（各类参数详见架桥机说明书）。3.1.1架桥机安装1、架桥机设备安装前向当地主管部门提出安装申请，提供安装流程和架桥机出场文件以及安装单位的相关资质证明材料等。2、根据桥型情况，按要求铺设架桥机横移轨道，前支腿轨道铺设在桥台处，中支腿轨道铺在桥台上后的路基上，横移轨道底部枕木密铺，路基经过压实处理，不得有沉陷现象，两根横移轨道的纵向高差0.5%，轨道的横坡0.1%。 3、前、中支腿拼装。按先下后上的次
10、序逐次安装定位。行走轮定位在横移轨道上，采用枕木井字架将横梁下方支承牢固。4、主梁节段拼装。按次序拼装主梁与导梁，每节主梁有六根销子全部打入到位并穿入保险销。主梁拼装完毕后用两台50t汽车吊同时抬吊放到前、中支腿反滚轮上，调整好位置后将挂轮就位，并将压板固定。5、安装尾支腿和临时支腿，将主梁上部三道上横梁对位安装并紧固螺栓。6、吊装两台纵移桁车。为了整机的安全，前桁车吊到靠近前支腿、后桁车吊到靠近中支腿，再吊装起重小车。7、分别安装桁车及支腿的供、受电装置，电缆滑线须紧固，安装操作系统。最后穿绕起升机构钢丝绳。3.1.2架桥机调试 1、接通电源调试各电机的正反转，如果有误及时调整，检查各刹车和
11、限位器是否灵敏。2、主梁前移、跨孔调试，接通反滚轮电机使主梁前移一段距离，仔细观察两根主梁运行是否同步，有无发卡、打滑现象，若有及时查找原因，消除隐患。3、起升系统调试。开动起升卷扬机，观察钢丝绳卷绕情况，人工辅助空载绕绳，使钢丝绳排列整齐。反复起动、制动三次以上，观察松闸、抱闸是否正常。4、纵移桁车运行调试。开动纵移桁车运行电机，在主梁上往返运行，观察有无卡轮、打滑、跑偏现象，发现及时查找原因，消除现象。5、模拟T梁的操作过程进行负荷试验，检验架桥机的刚度、抗倾覆性，记录行走速度等试运行数据。3.1.3各桥T梁参数1、杨坑桥头1#桥起止桩号为： K16+764.96K17+042.04，桥长
12、277.08m。全桥共3联，采用325m+340m+325m预应力砼T梁，先简支后连续。采用JQG180/50型架桥机进行T梁吊装，调试试吊装无误后，架桥机就位至第9跨（8#-9#），从第9跨架设至第1跨，依次完成架设后，进行拆装运出施工现场。杨坑桥头1#桥T梁参数表型号预制长度(m）砼方量（m3）重量（t）数量（片）备注25m边跨边梁24.45524.96021.0354.7480型伸缩缝25m边跨中梁24.58124.83421.6256.2680型伸缩缝25m中跨边梁24.24524.75020.7754.0425m中垮中梁24.37124.62421.3655.5625m边跨边梁24.
13、41524.92021.1254.94160型伸缩缝25m边跨中梁24.54124.79421.6556.36160型伸缩缝40m边跨边梁38.88139.68950.24130.64160型伸缩缝40m边跨中梁39.08339.48751.58134.16160型伸缩缝40m中跨边梁38.80139.60950.93132.4240m中垮中梁39.00339.40752.32136.03合计45 2、杨坑桥头2#桥起止桩号为： K17+204.46K17+311.54，桥长107.08m。全桥共1联，采用425m预应力砼T梁，先简支后连续。采用JQG180/50型架桥机进行T梁吊装，调试试吊
