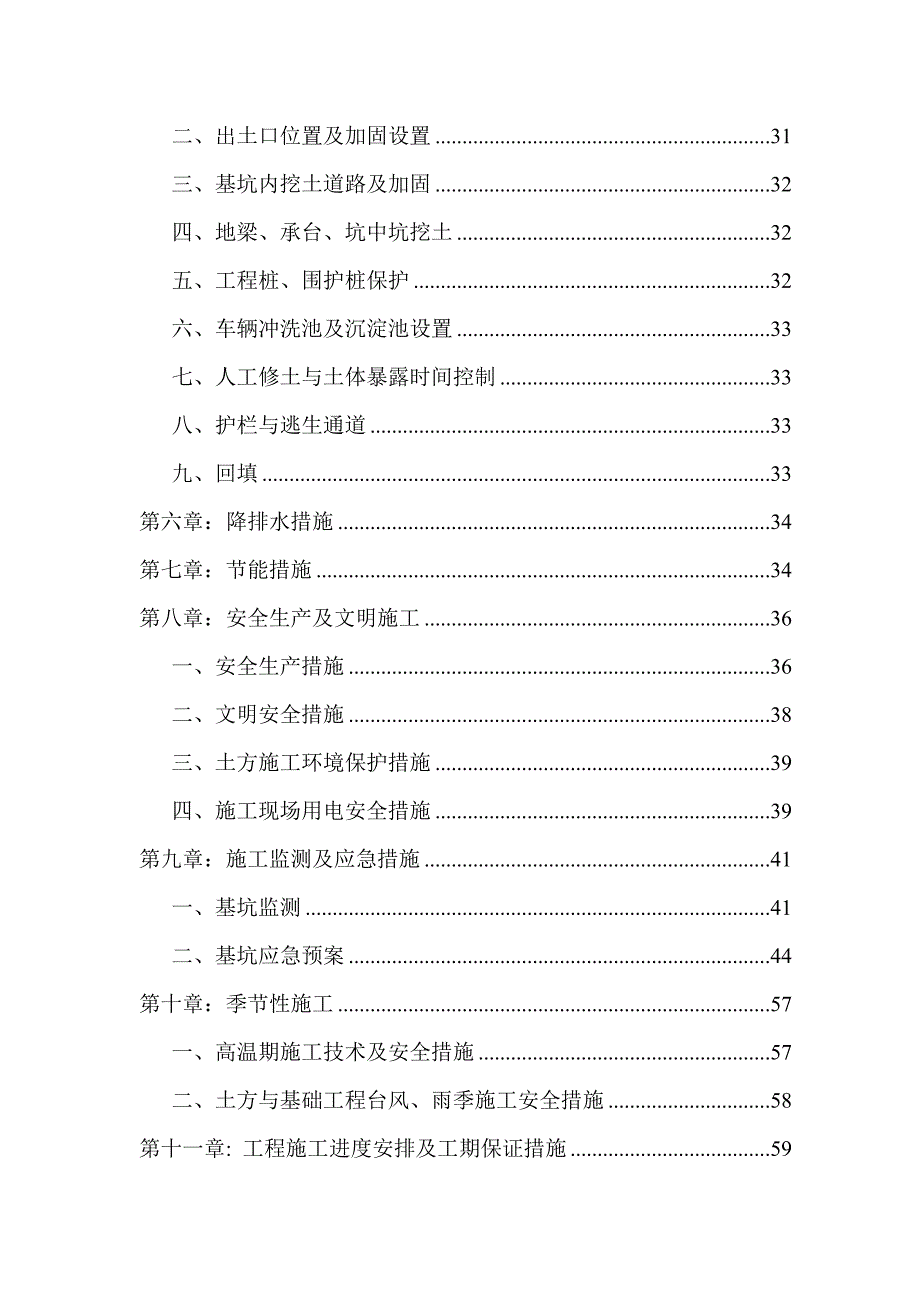

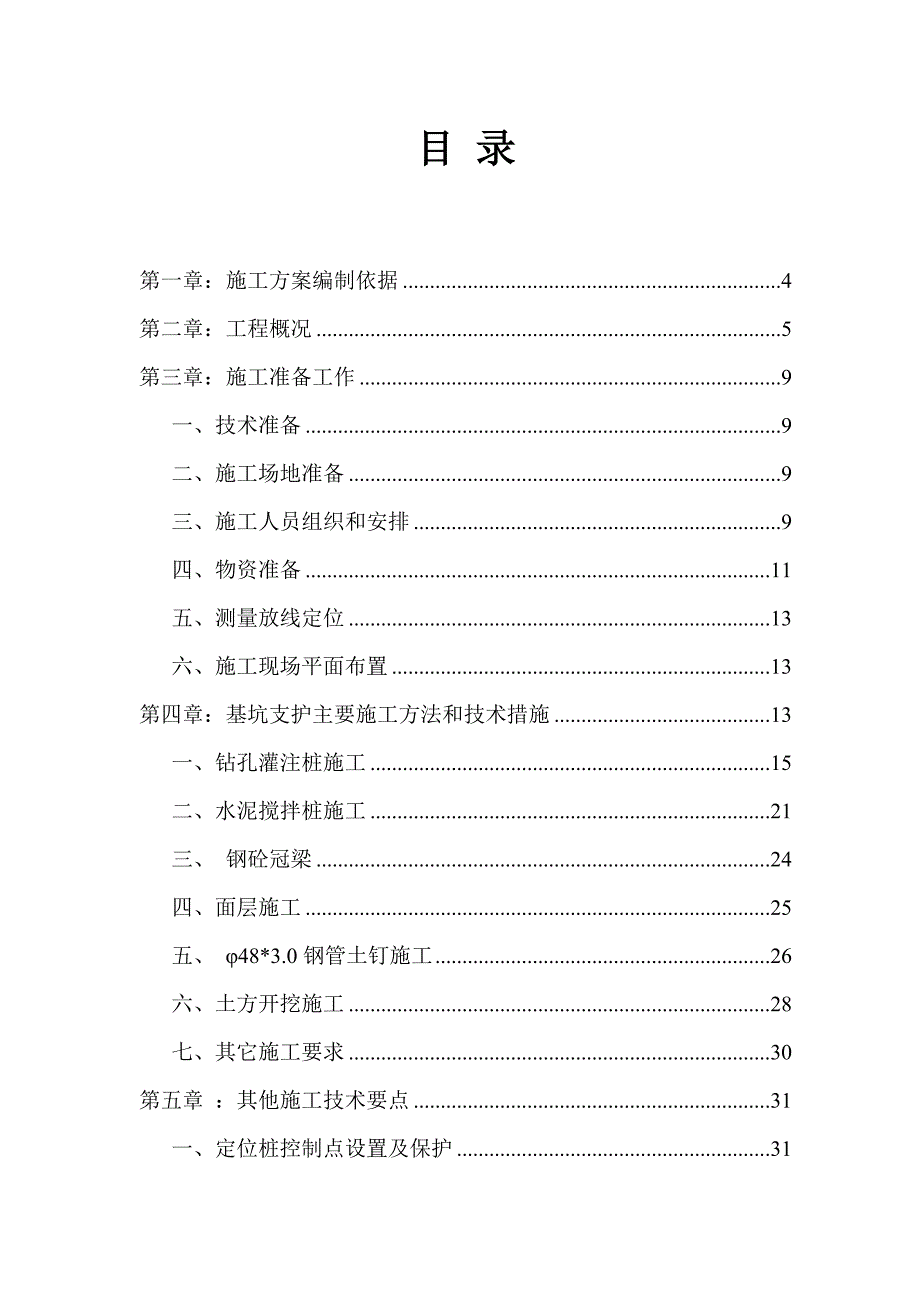

1、目 录第一章：施工方案编制依据4第二章：工程概况5第三章：施工准备工作9一、技术准备9二、施工场地准备9三、施工人员组织和安排9四、物资准备11五、测量放线定位13六、施工现场平面布置13第四章：基坑支护主要施工方法和技术措施13一、钻孔灌注桩施工15二、水泥搅拌桩施工21三、 钢砼冠梁24四、面层施工25五、 48*3.0钢管土钉施工26六、土方开挖施工28七、其它施工要求30第五章 ：其他施工技术要点31一、定位桩控制点设置及保护31二、出土口位置及加固设置31三、基坑内挖土道路及加固32四、地梁、承台、坑中坑挖土32五、工程桩、围护桩保护32六、车辆冲洗池及沉淀池设置33七、人工修土与土

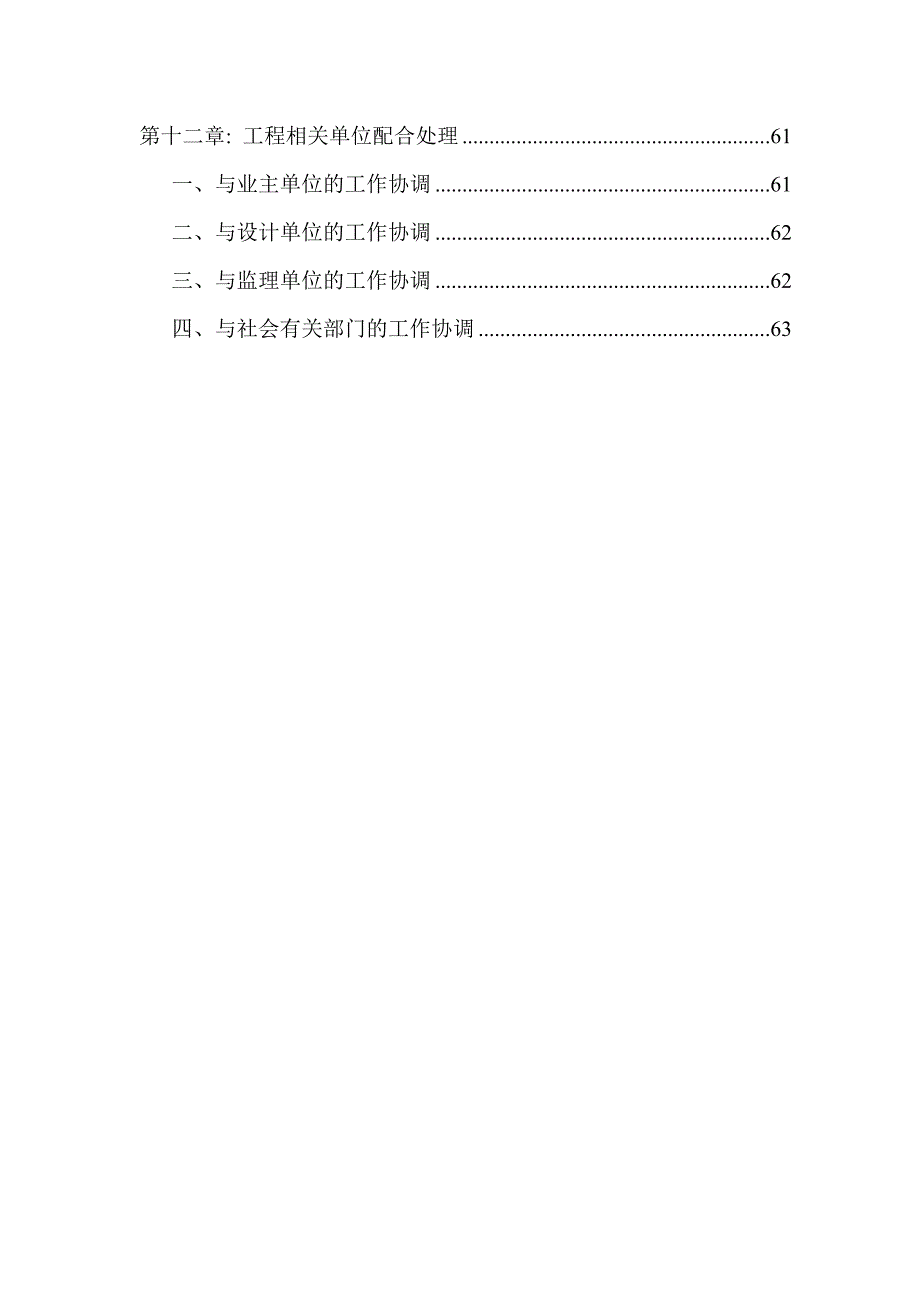

2、体暴露时间控制33八、护栏与逃生通道33九、回填33第六章：降排水措施34第七章：节能措施34第八章：安全生产及文明施工36一、安全生产措施36二、文明安全措施38三、土方施工环境保护措施39四、施工现场用电安全措施39第九章：施工监测及应急措施41一、基坑监测41二、基坑应急预案44第十章：季节性施工57一、高温期施工技术及安全措施57二、土方与基础工程台风、雨季施工安全措施58第十一章: 工程施工进度安排及工期保证措施59第十二章: 工程相关单位配合处理61一、与业主单位的工作协调61二、与设计单位的工作协调62三、与监理单位的工作协调62四、与社会有关部门的工作协调63湖州市吴兴区东部新
3、区西湖漾、戴山社区农民安置房BT项目（东部新城戴山保障性住房工程一期）基坑围护、土方开挖专项施工方案第一章：施工方案编制依据1、湖州市吴兴区东部新区西湖漾、戴山社区农民安置房BT项目（东部新城戴山保障性住房工程一期）工程施工图 （浙江天和建筑设计有限公司）2、湖州市吴兴区东部新区西湖漾、戴山社区农民安置房BT项目（东部新城戴山保障性住房工程一期）工程勘察报告 （浙江省工程勘察院）3、湖州市吴兴区东部新区西湖漾、戴山社区农民安置房BT项目（东部新城戴山保障性住房工程一期）工程基坑支护设计图 （信息产业部电子综合勘察研究院）4、湖州市吴兴区东部新区西湖漾、戴山社区农民安置房BT项目（东部新城戴山保
4、障性住房工程一期）工程桩基施工方案及施工记录。5、湖州市吴兴区东部新区西湖漾、戴山社区农民安置房BT项目（东部新城戴山保障性住房工程一期）工程现场平面布置情况6、建筑施工安全检查标准（JGJ59-2011）；7、建筑工程施工质量验收统一标准（GB50300-2001）；8、基坑土钉支护技术规程（CECS96：97）；9、建筑边坡工程技术规范（GB50330-2002）；10、混凝土结构工程施工质量验收规范（GB50204-2002）（2011年版）11、建筑地基基础工程施工质量验收规范（GB50202-2002）；12、建筑基坑工程技术规程（DB33/T1008-2000）；13、建筑基坑支护
5、技术规程（JGJ120-2012）；14、施工现场临时用电安全技术规范（JGJ46-2005）；15、建筑机械使用安全技术规程（JGJ33-2012）；16、工程测量规范（GB50026-2007）；17、建筑桩基技术规范（JGJ94-2008）20、其他相关规范、规程第二章：工程概况建设单位：湖州吴兴南太湖建设投资有限公司施工单位：广厦建设集团有限责任公司勘察单位：核工业湖州工程勘察院基坑支护单位：广厦建设集团有限责任公司设计单位：信息产业部电子综合勘察研究院监理单位：湖州中设建设工程监理有限公司湖州市吴兴区东部新区西湖漾、戴山社区农民安置房BT项目（东部新城戴山保障性住房工程一期）位于湖州
6、市吴兴区八里店镇戴山村。本工程基坑由4幢18F建筑地下室及地下车库，地下室建筑面积约4640M2，本工程0.000相当于黄海标高3.8米，场地南侧标高为3.200（相对标高-0.60M），其他各侧标高为2.700（相对标高-1.10M）。本工程基础采用先张法预应力管桩基础，地下室共有784根桩，桩顶标高普遍在-6.000m、6.500m(相对高程).根据核工业湖州勘察院提供的勘察报告说明场地内无地下管线分布。本基坑估算总土方量约为30000m3，土方全部外运。本工程为地下一层，底板面标高为-5.050m、局部-5.400m、-5.550m、-5.600m、电梯井底面标高为-6.750m，底板厚
7、400mm、承台高1500mm、素砼垫层100mm。基坑开挖深度按外墙承台垫层底考虑，地下室基坑开挖深度5.55m，局部5.90、6.05m、6.10m，南侧6.60m，电梯井坑中坑二次开挖2.80m（坡顶不靠承台）。本基坑边坡根据地质条件、环境条件分别按段采用双排钻孔灌注桩、水泥搅拌桩+钻孔灌注桩、放坡+水泥搅拌桩+土钉墙、水泥搅拌桩+放坡的围护方式。钻孔灌注桩桩径为600，桩间距为800mm，桩长为10.5m、11.5m，内配主筋1220（820）、箍8140，142000加劲箍，桩身砼为C30，基坑四周采用C30钢筋砼冠梁900600mm。水泥搅拌桩采用单头搅拌机湿法施工，直径为600，
8、桩间距为450mm（搭接厚度150），桩长6m，4m，水泥掺量为土重的15%，东侧、南侧基坑四周单排围护一圈，西侧、北侧基坑四周双排围护一圈。本工程计划2013年7月3日（具体根据基坑支护进度调整）开始土方施工，2013年8月19日完成，工期共计48天，根据后浇带将土方施工划分为、五个区块流水施工作业（具体划分详见土方开挖分区图），以后浇带为界每一区段土方施工完毕，立即插入垫层、底板施工。地质条件1、开挖土特征根据本工程场地岩土工程勘察报告，场地内地质情况自上而下依次为：层，素填土：灰黄灰灰褐色，主要为宕渣，局部含少量建筑、植物根茎，松散。层厚1.001.50m，全场地分布。层，粉土：灰白灰黄
9、色，湿，松散稍密状，韧性低，干强度低，摇震反应较迅速，中等压缩性。大部分场地分布，层厚1.31.50m左右，为本区“硬壳层”。层，淤泥质粘土：灰色，流塑状，饱和，局部相变为淤泥和淤泥质粉质粘土，含少量黑色有机质、腐殖质，易触变，高压缩性。全场地分布，层厚1.503.5m。-1层，粉质粘土：灰蓝灰黄色，软可塑软塑状，切面稍光滑，韧性中等，干强度中等，中等压缩性。大部分场地分布，层厚0.501.00m。-2层，粘土：灰黄色，硬塑硬可塑状，切面光滑，韧性高，干强度高，含少量铁锰质结核，中等压缩性。大部分场地分布，层厚1.002.50m左右。-3层，粉质粘土：灰褐色，软可塑状，饱和，韧性中等，干强度中
10、等，中等偏高压缩性。全场地分布，层厚1.002.00m左右。层，粉质粘土夹粉土：灰色，软可塑状，饱和，多为层状，夹粉土，韧性中等，干强度中等，中等偏高压缩性。全场地分布，层厚2.50m左右。层，粘土：灰黄色，硬塑状，切面光滑，韧性高，含铁锰质结核，中等压缩性。全场地分布，层厚7.00m左右。根据勘察报告提供数据并结合当地经验，场地浅部各地基土主要物理力学参数如表1。基坑开挖影响范围内地基土主要物理力学参数表 表 1 地层序号地 层名 称土的重度固结快剪渗透系数凝聚力C内摩擦角水平KH垂直KVkN/m3kPacm/scm/s素填土18.0（10.0）（15.0）粉土19.018.014.04.4
11、10-62.910-6淤泥质粘土17.07.006.502.010-71.410-71粉质粘土19.841.6011.602粘土19.43.510-72.110-73粉质粘土19.459.4014.50粉质粘土18.724.3012.50粘土19.421.1011.80注：根据勘察报告提供的地基土层物理力学参数（括号内为经验值），本次基坑围护设计取固结快剪指标。从土层分布和基坑埋深计算，本工程的基坑底部位于层淤泥质粘土底部或1、2层土中。根据区域资料及本场地的勘察表明，对本次基坑工程有影响的主要是孔隙潜水。孔隙潜水主要赋存于层粉土、层淤泥质粘土层，层粉土、层淤泥质粘土渗透性较小，地下水贫乏。孔
12、隙潜水主要接受大气降水的入渗补给，以垂直蒸发排泄为主，地下径流微弱。潜水位受季节及大气降水控制，动态变化较大。潜水位埋深随气候及季节而变化，在雨季，场地地下水位较高，一般年水位变幅1.02.0m左右。勘察期间地下水位埋深在0.51.4米之间。考虑到雨季及边上河流的影响，本基坑的潜水地下水位埋深为0.50m(黄海高程2.20m)。第三章 施工准备工作一、技术准备1、认真研究施工图纸，参加技术交底，熟悉合同规定要求。2、研究场地岩土特征和特点，以便在施工中对可能发生的问题做到防患于未然。3、编制、完善施工组织设计，施工组织设计要向班组认真讲解。二、施工场地准备1、消除现场障碍，搞好场地平整和围护工
13、作。2、搞好水电线路的布置与安装。3、作好临时道路和现场的排水设施。三、施工人员组织和安排根据土方开挖的实际状况，成立领导小组，组长（责任人）为项目经理，下设施工管理组、材料管理组、技术管理组、安全管理组等。具体见施工组织机构图：项目经理:单红波材料管理组组长：蒋新忠技术管理组组长：蒋勋超施工管理组组长：孙克洪材料员安全员测量员质量员施工员资料员施工质量和进度，现场设立工程技术组，由两名工程技术人员组成，其中一名工程负责人主管全面工作，每个班组的技术管理工作由技术人员和班长共同负责，施工过程中派专人值班，现场全面监督和检查，实行先交底后施工的原则。劳动力投入情况见下表：序号工程名称人数1锚杆制作安装班102注浆班183单头水泥搅拌桩机操作工44钻孔桩机操作工105喷射混凝土班126钢筋工1007挖机驾驶员108汽车驾驶员209普工10510挖土工4011电工412木工10513电焊工814安全员4四、物资准备1、施工机械和机具要及时运到施工现场，提前作好机械设备安装、调试、试运转，确保施工中正常运行，准备180KW的发电机，以防停电，影响基坑排水。2、做好钢筋、砼等主要材料的用量计划和货源安排，并提前做好检测工作。3、施工测量仪器到位。4、主要施工机械及设备配备表 序号名称单位数量1喷射机台62注浆机台33砂浆搅拌机台24高压冲洗设备台25电焊机台86切割机
