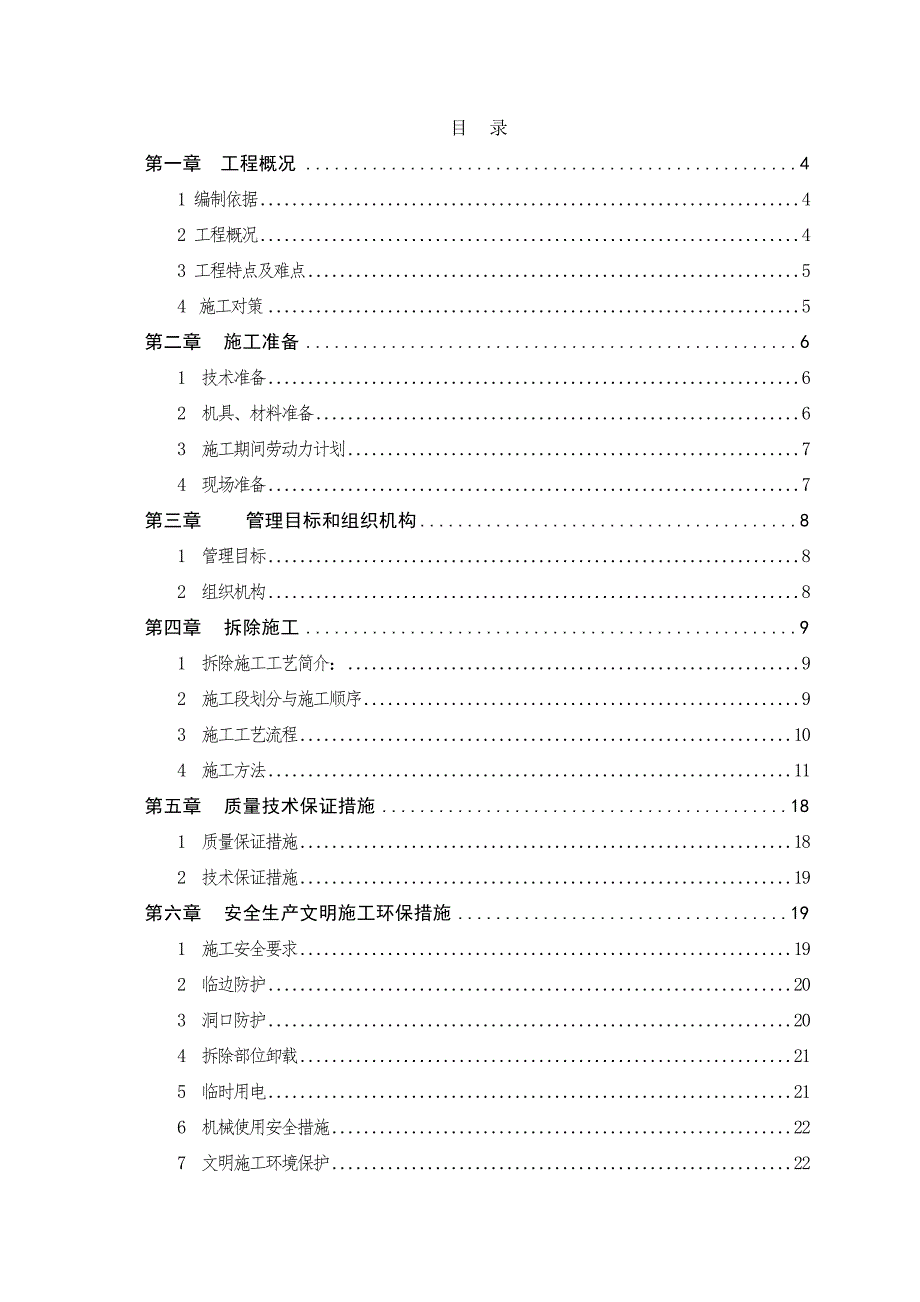

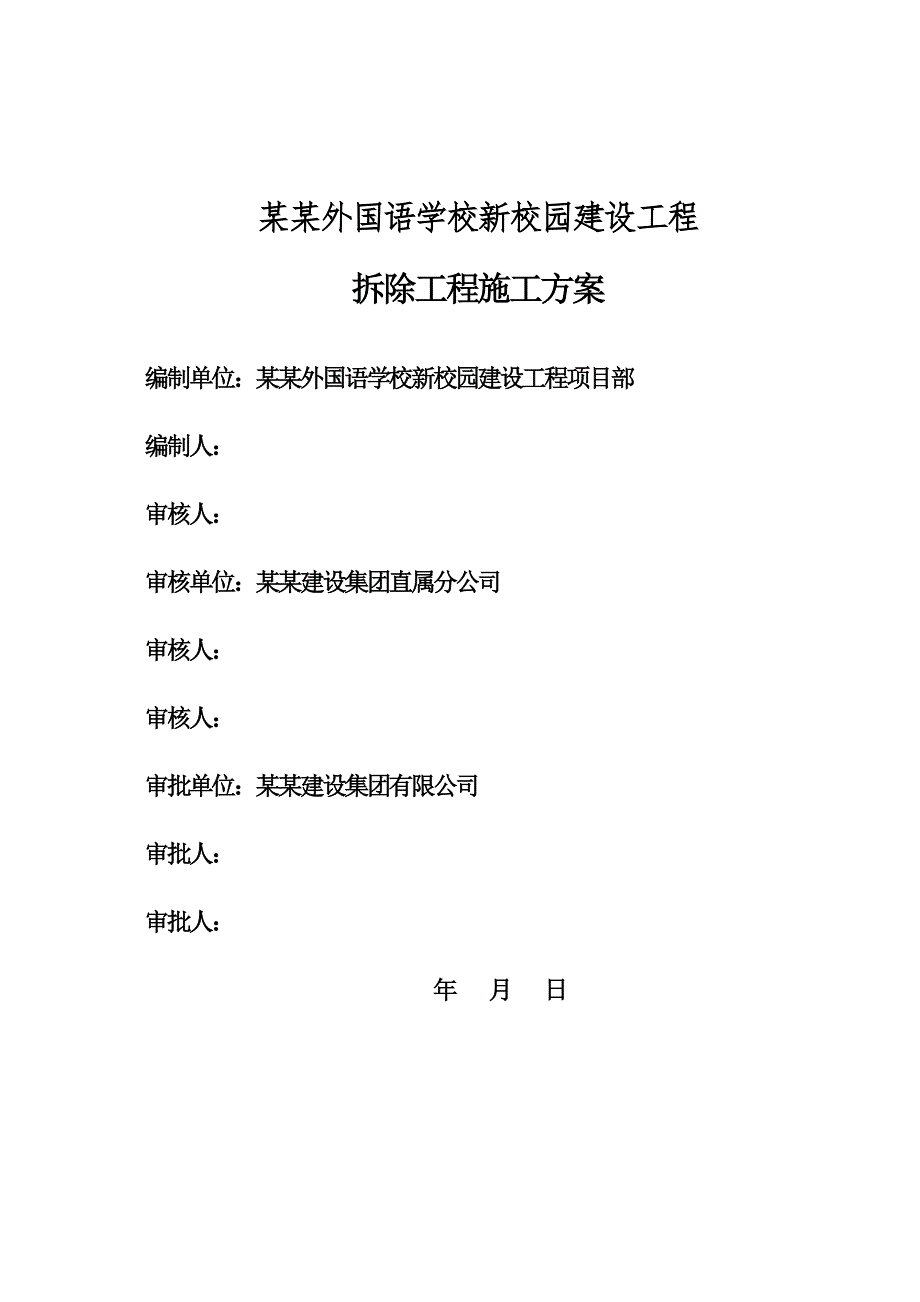

1、某某外国语学校新校园建设工程拆除工程施工方案编制单位：某某外国语学校新校园建设工程项目部编制人：审核人：审核单位：某某建设集团直属分公司审核人：审核人：审批单位：某某建设集团有限公司审批人：审批人： 年 月 日目 录第一章工程概况41 编制依据42 工程概况43 工程特点及难点54 施工对策5第二章 施工准备61 技术准备62 机具、材料准备63 施工期间劳动力计划74 现场准备7第三章 管理目标和组织机构81 管理目标82 组织机构8第四章 拆除施工91 拆除施工工艺简介：92 施工段划分与施工顺序93 施工工艺流程104 施工方法11第五章 质量技术保证措施181 质量保证措施182 技术
2、保证措施19第六章 安全生产文明施工环保措施191 施工安全要求192 临边防护203 洞口防护204 拆除部位卸载215 临时用电216 机械使用安全措施227 文明施工环境保护228 应急救援23第一章工程概况1 编制依据1.1施工组织设计1.2建筑拆除工程安全技术规范JGJ147-20041.3建筑施工安全检查标准JGJ59-20111.4施工现场临时用电安全技术规范JGJ46-20051.5建筑施工扣件式钢管脚手架安全技术规范JGJ130-20111.6建筑施工高处作业安全技术规范JGJ80-911.7建筑机械使用安全技术规程JGJ 33-20122 工程概况拆除工程包括四栋老教学楼及
3、一栋综合楼，1#综合楼建设于2003年，框架结构，地上6层，建筑面积10504平方米，改建后，保持结构基本不变，立面进行整体风格设计，局部增加，钢结构屋顶重新设计。2#教学楼建设于2003年，框架结构，5层局部有地下室，建筑面积8690平方米，包括拆除、扩建、新建、改造工程。3#教学楼建设于2003年，框架结构，5层，建筑面积8319平方米，包括拆除、扩建、新建、改造工程。4#教学楼建设于2003年，框架结构，4层，建筑面积3555.03平方米，扩建、新建、改造工程。5#教学楼建设于2003年，框架结构，4层，建筑面积3577.8平方米，扩建、新建、改造工程。根据结构修改平面图纸，1#楼主要拆
4、除部位有：B-C/4-6轴二层楼板跨度两跨（每跨9.98.0）、板厚100mm；六层2/B-D/1-2、1/F-E/1-2、2/B-D/11-12、1/F-E/11-12轴梁（250650）、板（每跨2.45.0、板厚100）、柱（500500）结构、9-12/A-H、1-4/A-H斜屋面梁板柱、楼层及屋面周边的线条；2#楼主要拆除部位有：1至4层A/C-12/15、C-E/1-2轴楼梯、C-P/9-12、C-G/2-12轴梁（最大3501100）、板（412厚度100）、柱（最大600700），3#楼主要拆除部位有：1至4层A/C-12/15、C-E/1-2轴楼梯、C-P/9-12、C-G/
5、2-12轴梁（最大3501100）、板（412厚度100）、柱（最大600700），,4、5#楼A-E/1-6轴梁（300650）、柱（500500）、斜屋面板（厚度100）及楼板开洞等。 原有结构梁、柱、板等结构多余的钢筋需要清除，原来的预留管线井（洞）已用不上需植筋搭设支模架浇筑混凝土封堵，楼板需重新开洞，预埋管需拆除，局部需增加混凝土楼面板；2#楼地下室配电房主体拆除并回填。3 工程特点及难点 3.1 1#楼9-12/A-H、1-4/A-H斜屋面梁、板、柱，2#3#楼A/C-12/15、C-E/1-2轴楼梯、C-P/9-12、C-G/2-12轴1至4层的梁、板、柱，4、5#楼A-E/1-
6、6轴斜屋面梁板柱等结构的拆除量大、拆除施工难度大、危险系数高、拆除后混凝土块转运难度大。3.2 结构拆除的工程量大，结构位置高，比较分散，单件构件截面尺寸大，板最大厚度达到100mm，柱最大截面尺寸达600*700mm,梁最大截面尺寸为350*1100mm，增加了施工难度。 3.3 投入的施工机械设备较多，以静力切割为主，传统拆除与静力切割拆除兼备。3.4 拆除的主要有柱、梁、板、屋面结构、局部地下室等，危险系数高，需要采取临时可靠支撑和搭设施工操作架。3.5 该工程位于某某市西湖区，某某市为全国文明卫生城市，对文明施工、环保要求很高。 4 施工对策针对上述重点、难点部位，项目部将以“安全第一
7、”为首要原则，对拆除结构部位先搭设钢管架支撑架卸载和施工操作平台、安全防护栏等安全措施，再对结构进行从上至下分层分段分块优先采用静力拆除。做到先防护后施工，先支撑后拆除，确保人员安全和结构安全。1楼楼板拆除前现在走廊部位增设钢管脚手架支撑，以减少拆除后的弯矩扭力。1楼1楼7-9/B-C轴为拆除部分，现在走廊7-9/C-D轴搭设钢管支撑。四周做好维护结构，并挂设安全警示标示，减少安全隐患， 2、3楼主体结构拆除前12-13/P-K基础先加固，拆除建筑物的外墙和内墙后，应先行施工CT6和CT6下的桩，待该承台和桩混凝土强度达到设计要求后，再进行不利用结构的拆除。2、3楼图中阴影部CT6分先施工加固
8、4.1 在结构构件拆除时，应严格按照构件的受力情况，先卸除上部荷载，对梁板进行支撑，并搭设施工操作架，再由上而下进行拆除。在拆除过程中，避免将施工临时堆放荷载加到结构构件上，尽量卸除自重以外的一切荷载。做好作业面、临边洞口周围的安全防护并做好标识，并派安全管理人员进行巡视。4.2 禁止在没有可靠隔离防护的同一重直面上同时进行拆除施工；禁止高处抛物。4.3 施工时合理规划现场，利用原有围墙进行进行封闭式管理。在楼房周边地面用钢管搭设围护并张挂安全网进行封闭，只留设安全通道进入楼层内，并设置专人进行监护，防止无关人员入内。4.4 为了防止混凝土渣块飞溅及扬尘飘散，用彩条布封闭作业区域 。4.5 拆
9、除各楼层屋面的混凝土墙柱时，搭设通往屋面的溜槽，解决屋面梁板拆除混凝土的运输问题。4.6 同时项目部设专人负责内外协调，同当地派出所、市建委、环卫、城管、周边居民等进行协调，随时解决可能出现的民扰和扰民情况。 4.7 尽最大可能避免夜间施工，如需要夜间施工必须先办理“夜间施工许可证”及张贴“安民告示”。 4.8 作好现场的整体规划，并安排专人对施工现场临时道路进行洒水降尘和清扫工作；施工垃圾定点堆放在施工现场，由专门人员、车辆每天及时清理外运至城市垃圾站处理。第二章 施工准备1 技术准备1.1 熟悉和看透施工图纸,会同设计、监理、建设单位进行图纸会审。1.2 施工前应详细对照所在楼号结构修改平
10、面图纸及现有结构实体，当发现问题时及时通知甲方,由建设单位及时上报设计单位进行修改。1.3 根据本工程的特点和实际情况，项目部决定在施工中对混凝土梁、柱、板尽可能采用静力拆除钢筋混凝土构件；其特点是对原结构混凝土无损坏、施工速度快、振动小、施工噪音小等优点，是取代人敲、锤砸等传统施工方法的一种新型技术。1.4 拆除施工前，向作业人员做好三级安全培训教育、施工技术交底、安全技术交底工作。2 机具、材料准备2.1 根据进度计划制定施工机械需用计划，及时组织好施工机械的进场就位，并定期检查保养，使其设备完好率达到95%以上。 2.2 合理制定本工程的材料用量计划，及时组织好各类材料的进场工作。2.3
11、 根据工程情况, 专业施工队伍需准备的工具有水锯、液压钳、手动葫芦、风镐、胶轮手推车、电缆线、开关箱、墨斗盒、氧气、乙炔、氧焊枪等。表1 主要机械设备需用计划序号机械名称数量备注1水锯6套切割拆除2液压钳4套结构拆除3风镐20套结构拆除4手动葫芦10套结构拆除5手锤50把人工剔除6自卸汽车4台垃圾外运7手推车50辆水平运输3 施工期间劳动力计划工种及劳动力人数见下表。序号工种人数1拆除技工402普工603架子工104电焊工45电工26机具维修工27合计1184 现场准备4.1 各楼号二级配电箱配置到位，保证电力畅通。4.2 各楼号消防用水、施工用水管道铺设到位，保证楼层内水源畅通。4.3 拆除
12、作业部位控制定位轴线放线、验线完毕。4.4 楼层临边防护、洞口防护完毕。4.5 楼内遗留垃圾清理完毕，2楼配电房高配电箱移除完毕。4.6 现场宿舍、食堂、澡堂准备完毕。第三章 管理目标和组织机构1 管理目标1.1 质量目标：确保工程质量合格。1.2 工期目标：确保按合同工期保质保量完成本工程。1.3 安全目标：安全生产，实现零事故的管理目标，杜绝死亡和重伤；确保浙江省安全文明样板工地。1.4 文明施工环保目标：按某某市政府的创建文明卫生城市相关规定，严格按照安全操作技术规程施工，搞好安全生产，做到文明施工，采取湿法作业和静力拆除作业，尽可能控制施工扬尘和噪声，做到及时清运建筑垃圾；做到没有市民
13、投诉和当地主管部门追责处罚。全力配合总包单位，服从总包单位的管理，创建省级安全文明样板工地。2 组织机构2.1 现场管理组织机构及主要管理人员配备本工程施工现场设项目经理部，实行项目经理负责制。配备有丰富经验的各专业技术管理人员，主要有包括：项目经理、项目技术经理、施工员、质检员、安全员、材料员、预算员、设备员、及后勤负责人等，项目经理部全面承担计划、组织、协调、质量安全进度文明施工过程控制、监督等管理职能，是本项目的决策层和管理层。2.2 项目管理模式在管理模式上，实行施工总承包对专业分包的各项管理。实行项目经理领导下的项目班子负责制，公司各部门派相应管理人员对项目部进行经常性的检查、督促和
14、指导。总包对分包进行指导、协调、督促、组织，共同实现质量、安全、进度、文明施工环境保护等各项目标。 第四章 拆除施工1 拆除施工工艺简介：拆除施工工艺分为两大类：传统破碎拆除施工方法和静力切割拆除施工方法。 传统拆除方法包括手工凿除、大锤破碎、风镐破碎等。传统拆除方法特点是施工工具简单，不需要专业的拆除工具，效率低下、扬尘多、噪声大、对原结构的损伤程度较大，容易造成砌体、混凝土结构裂缝等，本工程拆除施工中仅在设计要求保留钢筋的部位采用风镐破碎和洞口修边及结构施工缝处使用手工剔凿修平，其余结构部分的拆除尽可能不使用。静力切割施工方法较多，如水锯机械切割、液压钳破碎等，特点是对原结构无损伤、定位准确、噪声低、速度快、效率高；采取湿法作业扬尘少。 2 施工段划分与施工顺序2.1 施工区划分为了加快进度，拆除分为5个施工区：2.2 施工顺序拆除施工按照从上到下，先防护后施工，先支撑后拆除，先拆除板、再拆除梁、后拆除柱的顺序分区分块分段拆除。拆除前还必需搭设操作架。同一构件必须先拆除上部再拆除下部，悬挑构架先拆除最外边梁后拆除悬挑梁，对于两端有支座梁先拆中间段后拆端支座处，必须分离成小块小段拆除。3 施工工艺流程拆除施工尽可能优先采用水锯静力切割、液压钳破碎（保留钢筋处采用）拆除施工，用小风镐、錾子加手锤人工凿除修边。用水钻、
