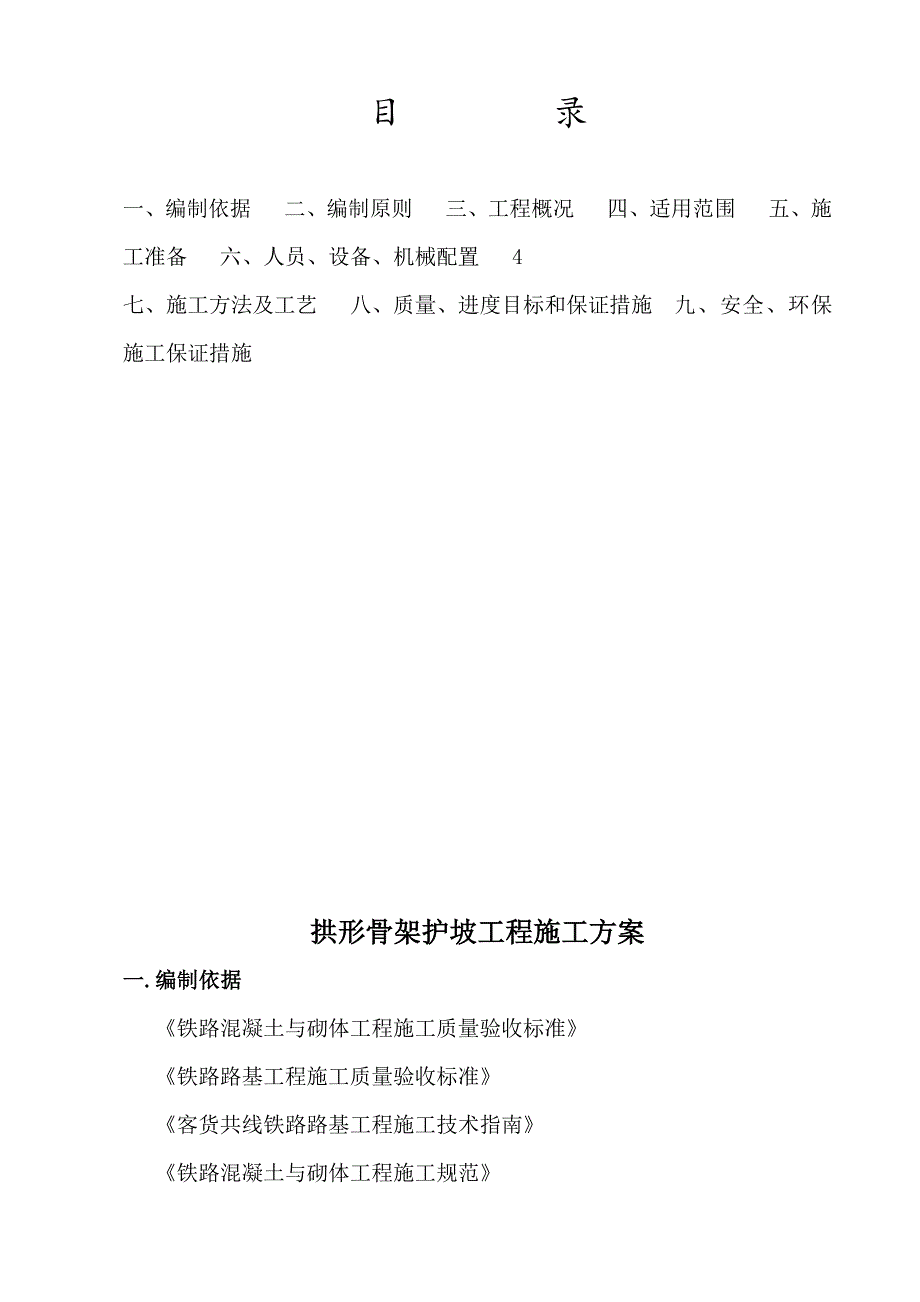

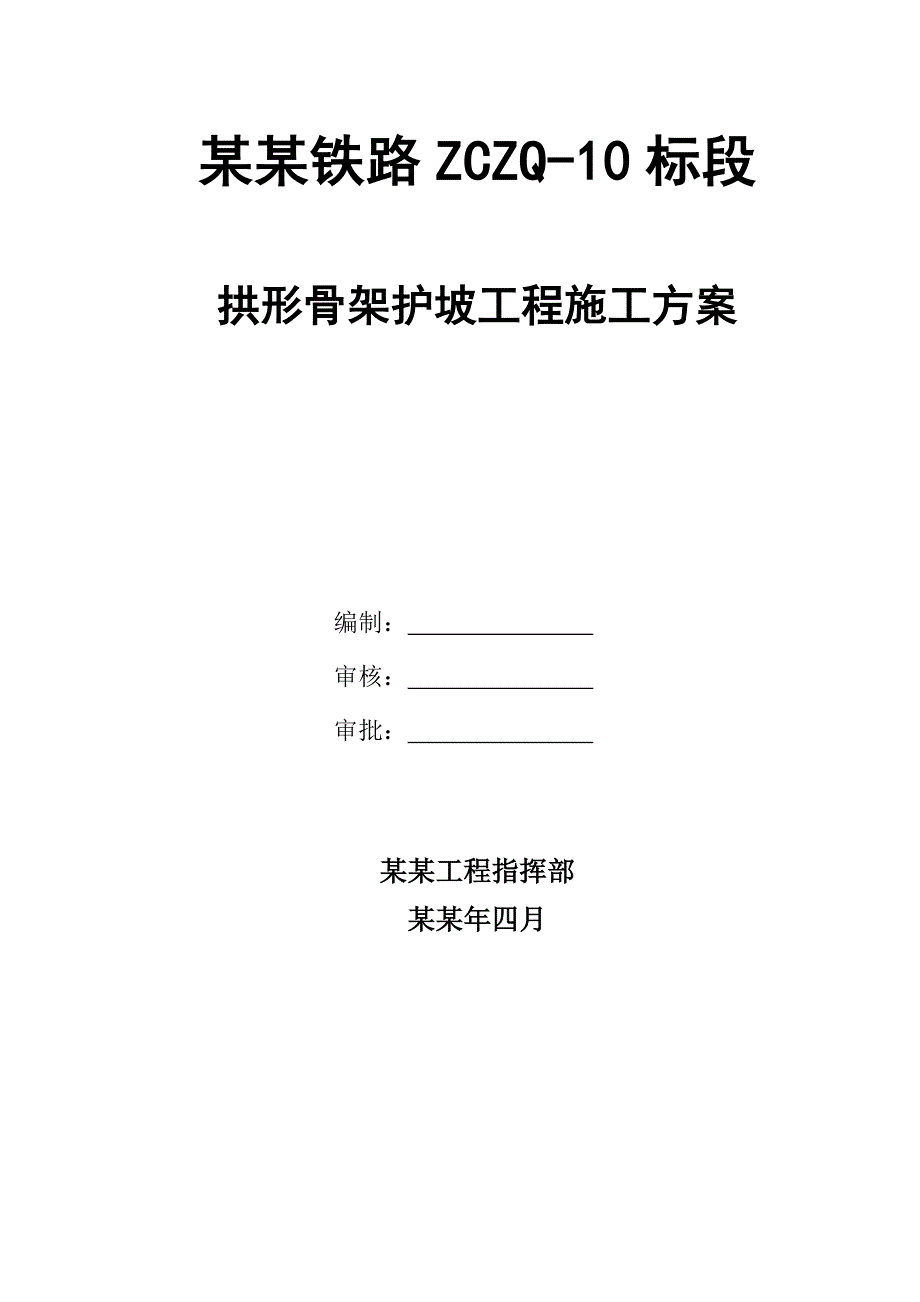

1、某某铁路ZCZQ-10标段拱形骨架护坡工程施工方案编制： 审核： 审批： 某某工程指挥部某某年四月 目 录一、编制依据二、编制原则三、工程概况四、适用范围五、施工准备六、人员、设备、机械配置4七、施工方法及工艺八、质量、进度目标和保证措施九、安全、环保施工保证措施拱形骨架护坡工程施工方案一.编制依据铁路混凝土与砌体工程施工质量验收标准铁路路基工程施工质量验收标准客货共线铁路路基工程施工技术指南铁路混凝土与砌体工程施工规范新建铁路大准至朔黄铁路联络线施工图设计文件二、 编制原则1、严格执行基本建设程序和施工程序；2、采用先进施工技术，科学组织施工，优化施工方案，确保质量、工期；3、采取切实可行措

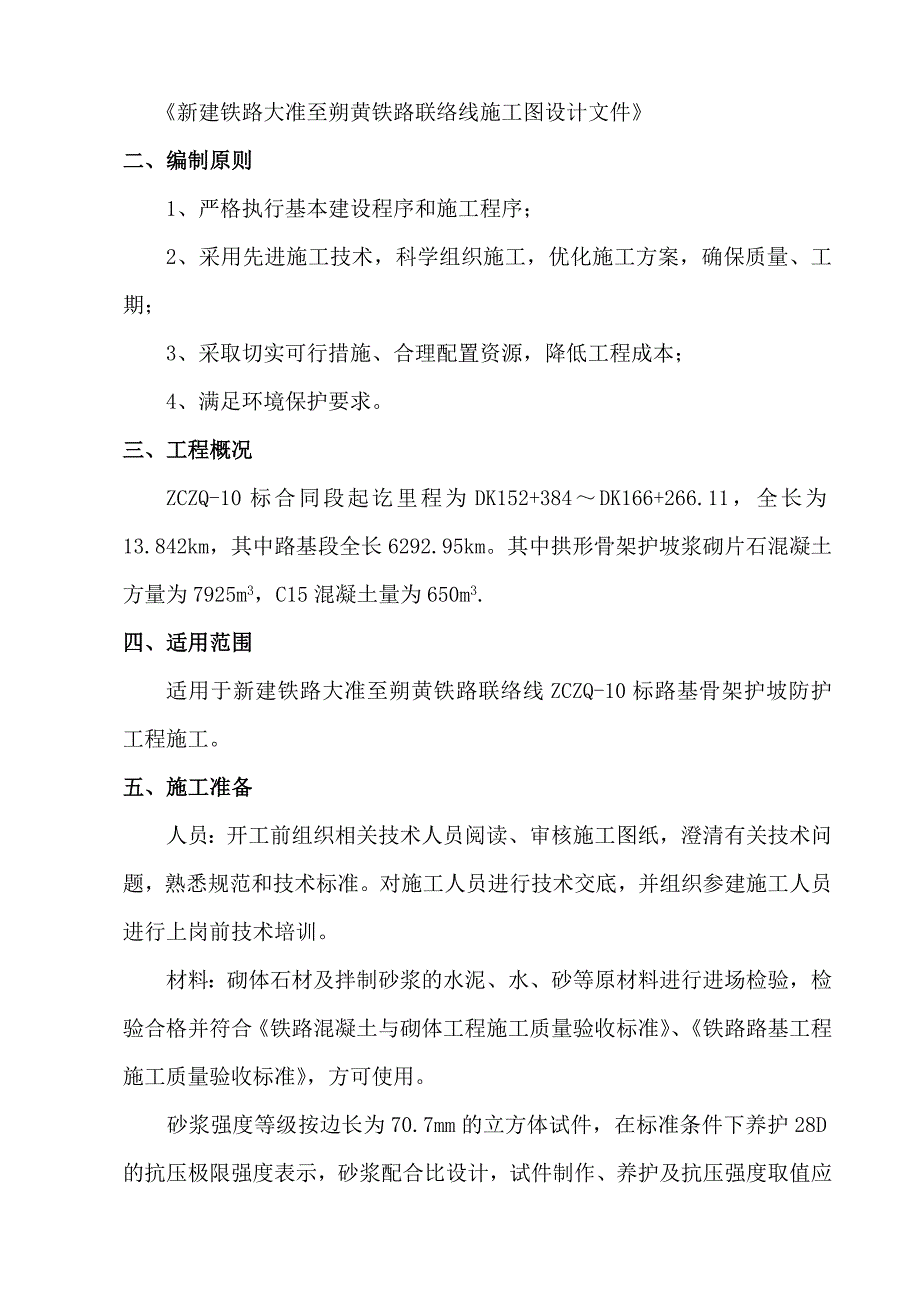

2、施、合理配置资源，降低工程成本；4、满足环境保护要求。 三、工程概况 ZCZQ-10标合同段起讫里程为DK152+384DK166+266.11，全长为13.842km，其中路基段全长6292.95km。其中拱形骨架护坡浆砌片石混凝土方量为7925m3，C15混凝土量为650m3.四、适用范围适用于新建铁路大准至朔黄铁路联络线ZCZQ-10标路基骨架护坡防护工程施工。五、 施工准备人员：开工前组织相关技术人员阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。对施工人员进行技术交底，并组织参建施工人员进行上岗前技术培训。材料：砌体石材及拌制砂浆的水泥、水、砂等原材料进行进场检验，检验合格
3、并符合铁路混凝土与砌体工程施工质量验收标准、铁路路基工程施工质量验收标准，方可使用。砂浆强度等级按边长为70.7mm的立方体试件，在标准条件下养护28D的抗压极限强度表示，砂浆配合比设计，试件制作、养护及抗压强度取值应符合铁路混凝土与砌体工程施工规范规定。 预制块：混凝土预制块的尺寸和强度应达到设计要求，同时满足以下要求：外露面应色质均匀、平顺光洁、棱角线条顺直、无麻面，少气泡；外露面应振动密实压光，禁止洒干水泥或抹水泥浆压光；强度等级应符合设计要求；施工现场不堆放不合格材料，废弃的材料及时清理出场。 机械：砂浆采用机械拌和（搅拌时间不得少于2min），现场称量器具齐全。六、 人员、设备、机械
4、配置该段工程由第三队直接管理，并成立现场组织机构如下：序号姓名职务负责事项备注1贺本军队长现场施工组织2张建堂副经理现场施工技术3郑春超技术负责质量检查监督3王国政质检质 量 检 查4张忠明安全员安 全 检 查5郭恩志实验员现 场 试 验6吴绍远领工员现场工作安排劳动力组织工种数量备注技术人员2负责测量放样、质量控制等技术工作混凝土工8人混凝土预制块制作砌筑人工50人拱形骨架护坡砌筑其他辅助人员812人搬运片石、基础开挖等作业主要机具设备设备名称数量备 注小型拌合机3台混凝土集中拌和混凝土运输车1台混凝土运输小推车10把片石及砂浆的运输捣固棒2台预制块的制作卷扬机输送车3台运送砂浆及片石测量设
5、备配置表序号仪器设备名称型号规格数量制造年份用途备注1全站仪索佳SET230RK1台2009角度、距离、坐标测量、定位放样、程序测量自有2水准仪苏光DSZ21台2009角度、距离、坐标测量、定位放样自有3经纬仪010B6台2008角度、距离、高程测量自有七、施工方法及工艺测 量 放 样开工申请报告基 坑 开 挖工、料、机准备测量放样资料基 底 检 查沉降缝设置砌体养护砌筑坡面回填验收勾 缝1、边坡施工工艺框图2施工方法 (1)浆砌片石筑前，其表面泥土、水锈应清洗干净。护坡施工采用人工挖基，人工配合机械刷坡，砌筑前，将基底平整夯实，检查合格后方可进行砌筑。 (2)浆砌片石应分层、分段砌筑。分层水
6、平砌缝应大致水平，砌块应大面朝下，相互咬合，上下砌缝应相互错开7cm-8cm。为了达到整体美观的效果，施工时要求沿线路方向拱的位置和高度基本一致，要求从路肩外向下开始布置拱的位置。不足一个完整拱时，坡脚处采用半个拱形或部分拱形补充。骨架间坡面为了保证灌木及草籽成活，坡面可采用利于草籽生长的粘性土填筑，厚度一般小于等于20cm。 (3)基础埋置深度除符合设计要求外，当其边侧存在取土坑或其他不利于基础稳定的因素时，应采取必要的保护措施。 (4)浆砌片石采用挤浆法砌筑，铺砌时自下而上进行，砌块不得大面平铺，石块应彼此交错搭接，错缝应相互错开7cm-8cm ，不得松动，严禁通缝、贴砌和浮塞。砂浆在砌体
7、内必须饱满、密实，不得有悬浆。骨架砌筑前应按设计型式、尺寸挂线放样，开挖沟槽，沟槽尺寸根据骨架尺寸而定。砌筑骨架应从衔接处开始，自下而上砌筑，两骨架衔接处应处于同一高度。骨架应与坡面密贴，骨架流水面应与草坡表面平顺。骨架基础与下部侧沟平台、浆砌片石骨架护坡与浆砌片石水沟连接时，应整体砌筑，灰浆饱满不留缝隙。砌体宜用厚度15cm以上的块(片)石。护坡厚度应符合设计要求，砌层片石纵、横向搭接压缝，间隙塞满，外露面整齐。砌筑完成后应及时采取有效的养护措施。设有垫层的护坡，应随垫随砌。(5) 截水骨架、镶边、基础、平台、踏步及脚墙均采用M7.5水泥砂浆砌片石就地砌筑。拱形截水骨架的断面形式为L型，其中
8、主骨架应做成槽型，用以分流排除地表水。由于骨架砌体断面尺寸小，工后需要隐蔽，容易造成厚度不足的质量通病，故施工过程中须旁站监督。 浆砌以M7.5水泥砂浆砌片石砌筑，主、拱骨架嵌入路堤边坡0.5m，外露截水槽0.1m，截水槽部分采用C15素混凝土预制块砌筑，尺寸为0.3m(长)0.25m(宽)0.1m(厚)，边坡表面应平整，每3-4个拱设设一道伸缩缝，缝宽0.02m，缝内填塞沥青麻筋，深0.2m。路肩采用C25混凝土预制块铺砌，预制块顶宽0.5m，斜边长1.15m，厚0.1m，每节长0.5m每四块其中1块预留直径0.06m的泄水孔。路堤拱形骨架采用M7.5浆砌片石脚墙基础，一般地段采用全埋式脚墙
9、，高1.0米，底宽0.7m，顶块0.5m填高大于等于15米地段脚墙高1.5m，埋深1.0m，底宽0.7m，顶宽0.5m。为了便于养护，在适当位置设宽0.6m厚0.5m的M7.5水泥砂浆砌片石踏步。拱形骨架内种植灌木并撒草籽，间距0.6m，梅花形布置，每坑两棵。（尺寸详图见附表一)。（6）砼砌块强度等级、几何尺寸必须设计及验标要求。砌块预制宜采用钢模，振捣要密实，无蜂窝麻面、不跑模，保证砼砌块的几何尺寸正确、表面光滑、棱角分明。施工、养护、检测、运输按混凝土构配件办理。 (7)沉降缝与反滤层 沉降缝内两侧壁要竖直、平齐，缝中防水材料要按照设计深度填塞紧密。 泄水孔应在砌筑墙身时留置，其位置、布置
10、形式、孔径尺寸及泄水孔背后的反滤层的材料、设置要符合设计要求，必须排水通畅，并保证墙背反滤、防渗设施的施工质量。(8)砌体勾缝采用凹缝，勾缝前应先清除泥土，并冲洗缝隙。砂浆应嵌入缝中，并与岩石牢固结合。缝宽、缝深一致，线条顺直。干砌护坡勾缝应在路堤沉降已趋稳定后进行。勾缝前，应先将松动和变形处修整完好。砂浆凝固后，坡面全部刷干净，使外貌整洁美观。 砌体表面的勾缝采用与砌体砂浆同标号的砂浆进行勾缝。全标段统一采用凹缝，缝宽、缝深应保证均匀一致（1.5厘米宽、0.81.0厘米深），勾缝专人采用专用勾缝刀进行，砌筑完毕后，将缝间砌筑砂浆铲除23cm深（应经专人检查剔缝合格），然后用M10水泥砂浆进行
11、勾缝，勾缝前应把缝洒水湿润。勾缝砂浆用砂应用细砂，水泥强度应不小于32.5。砌体勾缝应牢固、美观、圆滑、顺直，宽度色泽一致。砌石勾缝要求剖面图（9）养护 砌体砌筑完毕后要及时进行覆盖，并经常洒水保持湿润，常温下养护期不得少于7天。特别是夏季，严禁新砌筑砌体在高温下无覆盖暴晒，即使未砌筑完毕，当中午休息时间过长时，也要覆盖洒水养护，以免砂浆瞬间失去水分，影响强度。3注意事项浆砌片石边坡防护施工前，应将坡面杂质、浮土、松动石块及表层风化破碎岩体等清除干净；当有潜水露出时，应作引水或截流处理。防护工程的各种防护都必须加强基础处理和圬工质量，防止水流冲刷和淘空，保证路基稳定。八、质量、进度目标和保证措
12、施 1、质量目标及保证措施（1）、砌筑用片石 砌筑用石以普通片石为主，片石应选用质地坚硬、不易风化、无裂纹，无水锈，表面的污渍及泥土要清除干净。严禁使用层理严重、强度不足及山皮水锈的片石。 普通片块中部厚度不小于15cm。镶面片石应有两个大致平行面，且厚度不小于15cm，外露表面基本平整，平面形状应四边形以上（不得用三角形），最短边长度不小于20cm，最长边长度30cm50cm。 每一料场抽样检验2组片石抗压强度试件，强度应不低于30Mpa。每100米坡面抽样检验6处片石规格。（2）砂浆 砌体工程所用砂浆的强度等级必须符合设计要求；应采用机械拌和，计量要准确，应具有适当的流动性和良好的和易性；
13、应随拌随用，当运输或贮存过程中发生离析、泌水现象时，砌筑前应重新拌合；已凝结的砂浆不得使用。砂浆强度的检测为同类型、同强度等级每100m3砌体为一批，不足100m3也按一批计。用于检查砂浆强度的试件应在搅拌机出料口随机抽样制作。按标准进行砂浆试块的制作、养护和强度取值。砂浆运至施工地点时，应铺设灰盘存放，严禁将砂浆直接倒在地面上。拌合后的水泥砂浆应做到“手抓成团，落地开花”的程度。 A、水泥 水泥的品种、级别必须符合砂浆配合比规定的要求，并经试验检测合格。 现场施工以袋装水泥为主，进场时，必须按批次对其品种、级别、包装质量、出厂日期进行验收。 水泥主要检测项目为强度、凝结时间和安定性。检测频率
14、为同生产厂家、同批号、同强度等级、同出厂日期且连续进场的水泥，袋装每200t为一批次（散装为500t），不足上述数量时，也按一批计。 当在使用中的水泥出厂日期逾3个月时，必须再次进行强度试验，并按试验结果降级使用。 B、砂 砌筑砂浆用砂以中粗砂为宜，严禁使用细砂，其含泥量不宜大于5%； 砂要按批次进行检验，同产地、同品种、同规格且连续进场的砂每400m3或600t为一批，不足时也按一批计。 C、水 拌制砂浆所用的水水质必须经试验检测合格。 验收标准及检验方法 序号项 目允许偏差检验方法浆砌片石干砌筑片石1平面位置5050全站仪测2基底高程5050水准仪测3坡顶高程 0 -20 0-20水准仪测4坡度0.50.5吊垂线测5护肩，镶边及基础厚度、宽度不小于设计值不小于设计值尺量6砌石厚度不小于设计值不小于设计值尺量7垫层厚度不小于 设计值不小于
