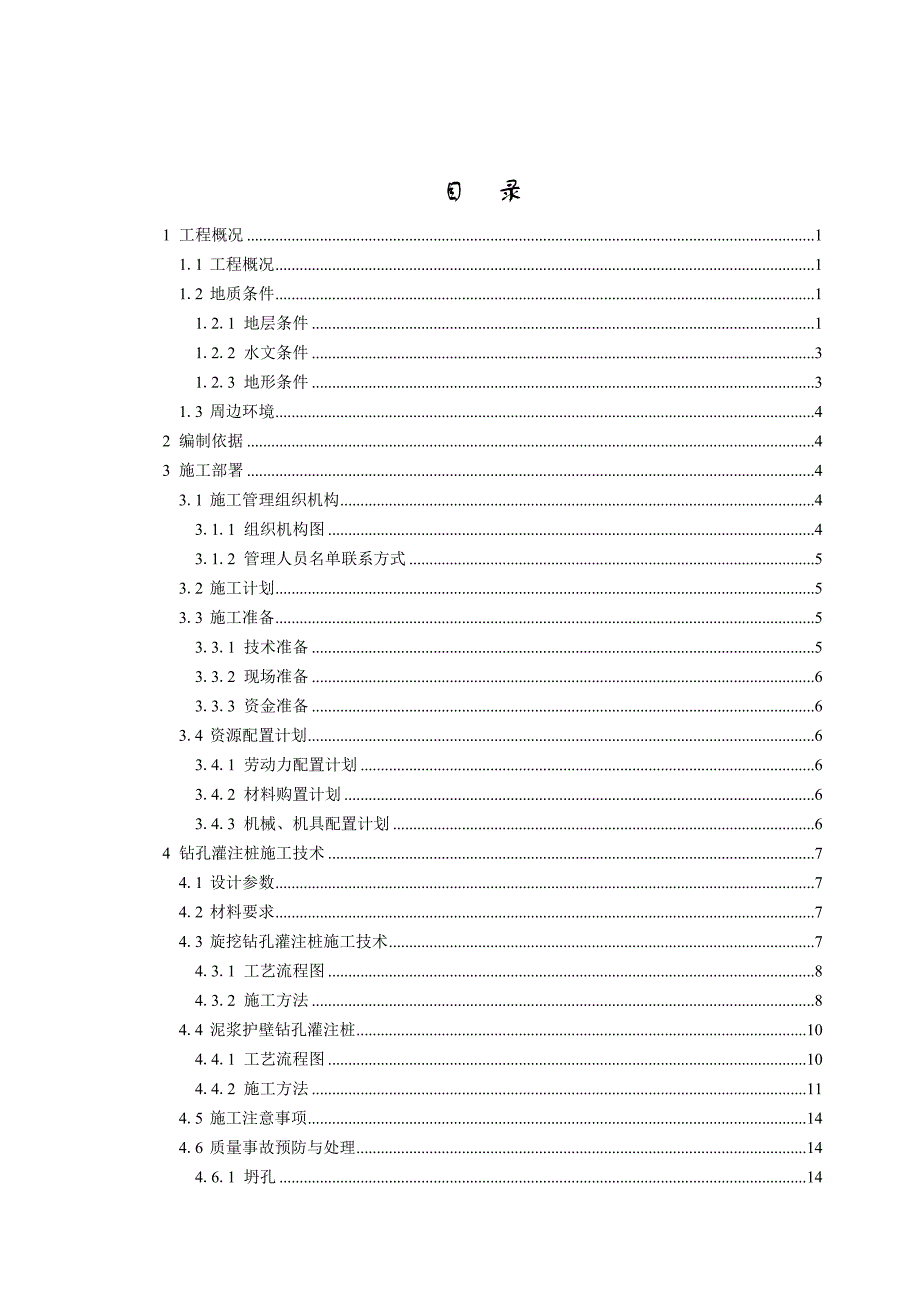

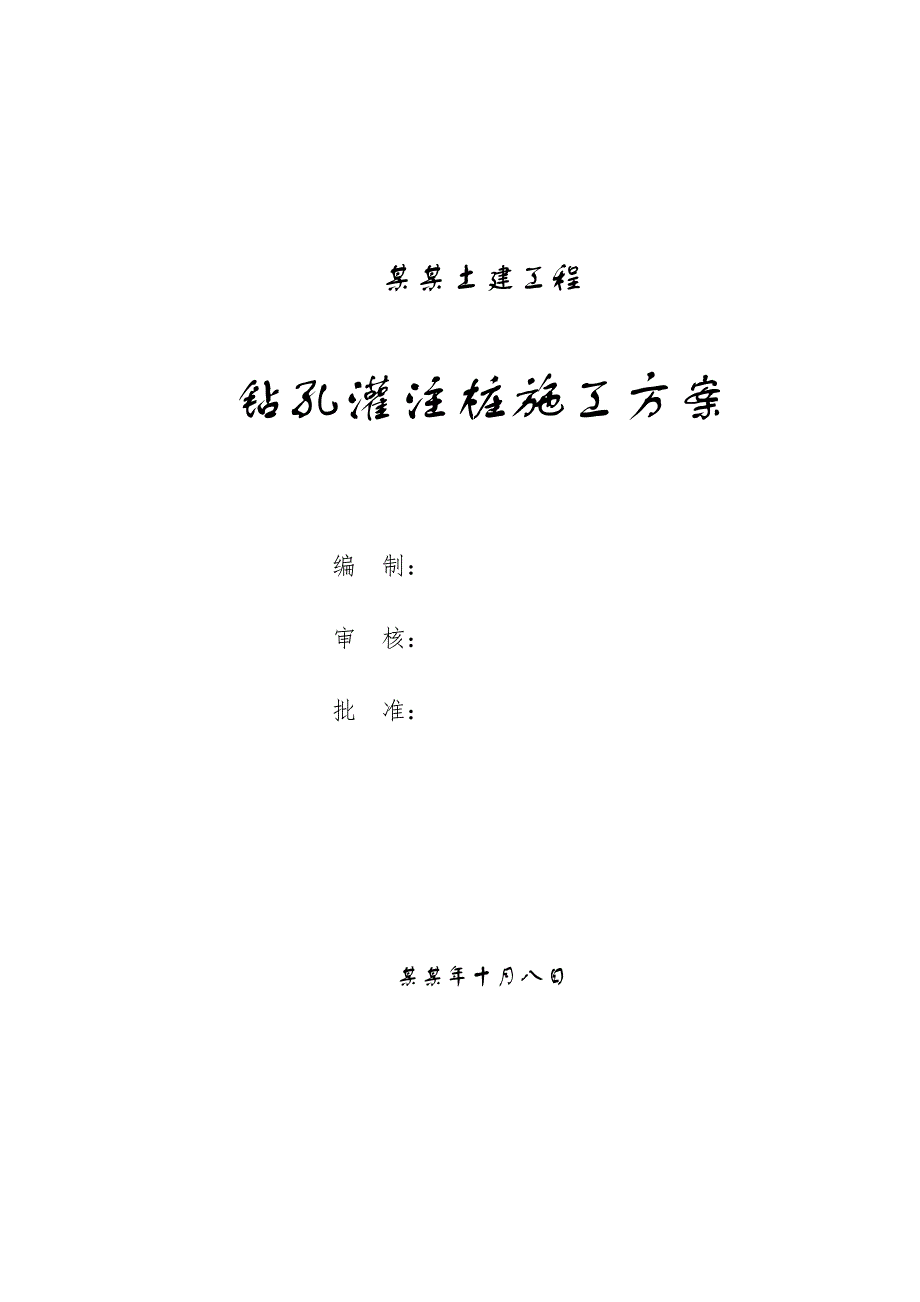

1、某某土建工程钻孔灌注桩施工方案编 制：审 核：批 准： 某某年十月八日目 录1 工程概况11.1 工程概况11.2 地质条件11.2.1 地层条件11.2.2 水文条件31.2.3 地形条件31.3 周边环境42 编制依据43 施工部署43.1 施工管理组织机构43.1.1 组织机构图43.1.2 管理人员名单联系方式53.2 施工计划53.3 施工准备53.3.1 技术准备53.3.2 现场准备63.3.3 资金准备63.4 资源配置计划63.4.1 劳动力配置计划63.4.2 材料购置计划63.4.3 机械、机具配置计划64 钻孔灌注桩施工技术74.1 设计参数74.2 材料要求74.3

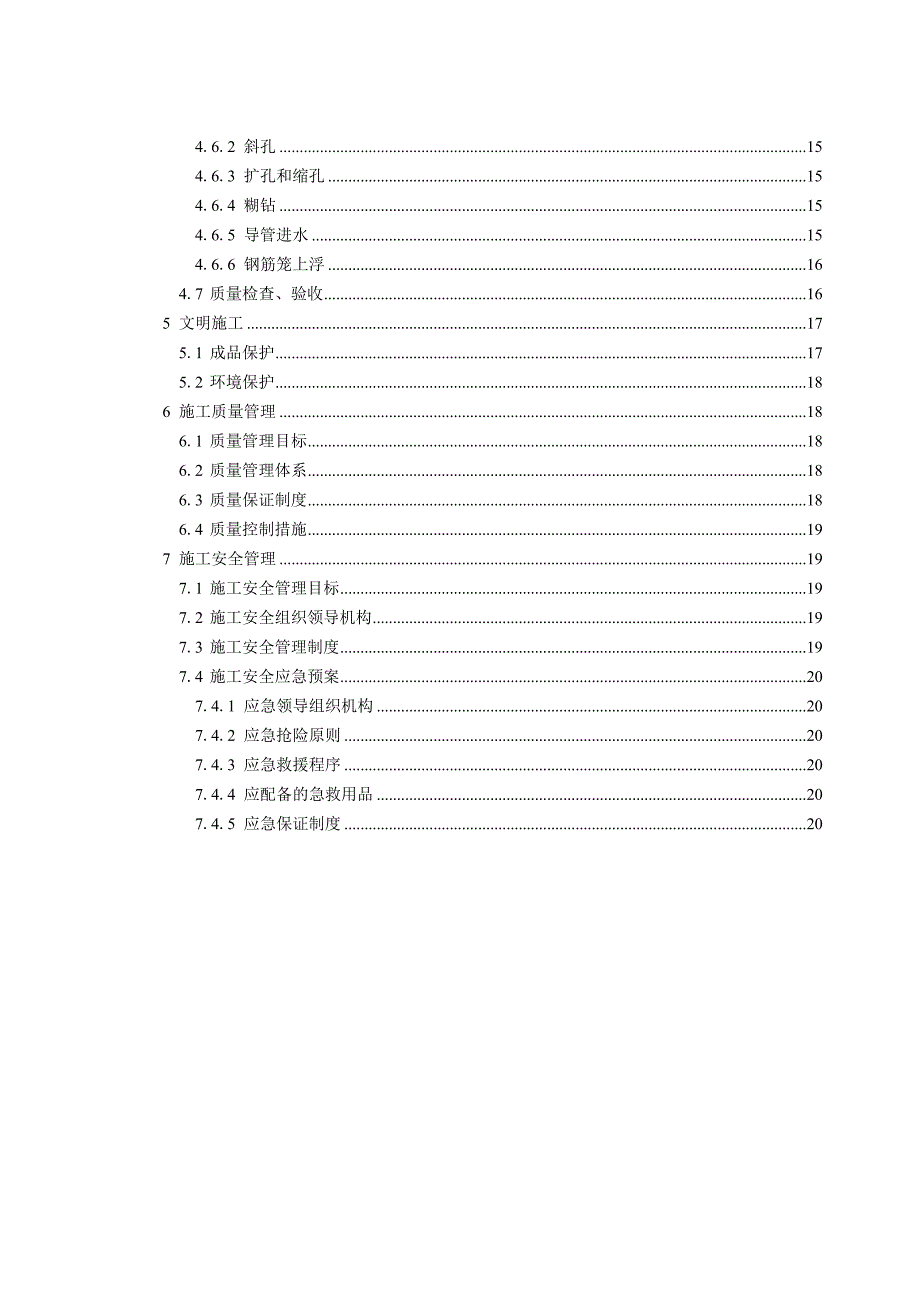

2、旋挖钻孔灌注桩施工技术74.3.1 工艺流程图84.3.2 施工方法84.4 泥浆护壁钻孔灌注桩104.4.1 工艺流程图104.4.2 施工方法114.5 施工注意事项144.6 质量事故预防与处理144.6.1 坍孔144.6.2 斜孔154.6.3 扩孔和缩孔154.6.4 糊钻154.6.5 导管进水154.6.6 钢筋笼上浮164.7 质量检查、验收165 文明施工175.1 成品保护175.2 环境保护186 施工质量管理186.1 质量管理目标186.2 质量管理体系186.3 质量保证制度186.4 质量控制措施197 施工安全管理197.1 施工安全管理目标197.2 施工安
3、全组织领导机构197.3 施工安全管理制度197.4 施工安全应急预案207.4.1 应急领导组织机构207.4.2 应急抢险原则207.4.3 应急救援程序207.4.4 应配备的急救用品207.4.5 应急保证制度20线一期工程第二十二标段土建工程钻孔灌注桩施工方案1 工程概况1.1 工程概况1.1.1 基本情况描述段土建工程（升官渡停车场）位于，与3号线一期工程客运中心站接轨，主要承担配属列车的双周/三月检、列检及停放等日常保养，以及供电、机电、通号等维修工区工作。升官渡停车场地下库区为地下一层二至十跨矩形框架结构，位于库区上方的综合楼为框架结构（地下二层，地上五层），主体形状不规则，呈
4、刀把状。总建筑面积68674.1，其中地下库区建筑面积为61781.7，地面建筑面积为6892.4。1.1.2 工程围护结构支护桩及地下库区主体结构基础抗拔桩采用钻孔灌注桩。1.2 地质条件1.2.1 地层条件（1）杂填土（Qml/）（地层代号（1-1）：杂色，由粘性土与砖块、碎石、块石等建筑及生活垃圾混合而成，局部地段硬质物含量约占30-50%。堆积时间不到十年，结构松散，压缩性高。层顶标高19.6424.79m，层厚0.302.10m。（2）素填土（Qml/）（地层代号（1-2）：褐黄-灰黄色，以粘性土为主，含少量植物根系及小碎石砖渣等杂质，混少量碎石。堆积时间不到十年，结构松散，压缩性高
5、。层顶埋深0.000.50m，层顶标高18.7627.09m，层厚0.303.40m。（3）淤泥质粘土（Q/4l/）（地层代号（1-3）：灰色，含有腐殖物，有臭味，可偏软塑，压缩性高，局部分布。层顶埋深0.52.50m，层顶标高18.5022.01m，层厚0.904.00m。（4）粉质粘土（Q/4al/）（地层代号（6-1）：褐黄-灰褐色，可塑，含少量铁锰质氧化物等。压缩性中等，局部分布。层顶埋深0.405.00m，层顶标高14.6422.97m，层厚1.005.50m。（5）粘土（Q/4al/）（地层代号（6-2）：褐-褐黄色，可偏硬塑，含少量灰白色高岭土及铁锰质氧化物，压缩性中等，局部分布
6、。层顶埋深0.34.00m，层顶标高16.9025.91m，层厚1.007.30m。（6）粘土（Q/2al+pl/）（地层代号（10-1）：褐-褐红色，硬塑状态，含铁锰质结核及少量条带状高岭土，压缩性低，局部缺失。层顶埋深0.008.50m，层顶标高12.1426.62m，层厚0.5015.00m。（7）含碎石粘土（Q/2al+pl/）（地层代号（10-2）：褐黄-棕红色，硬塑，压缩性中偏低，含少量灰白色高岭土及大量铁、锰质氧化物及其结核，角砾含量20-30%，局部地段达50%，砾径20-30mm，最大大于110mm，呈棱角、次棱角状，母岩为泥岩、砂岩。局部有可塑的粘土。局部缺失。层顶埋深0.
7、0015.50m，层顶标高7.1025.04m，层厚1.0018.50m。（8）粘土（Q/2al+pl/）（地层代号（10-2a）：褐黄-黄褐色，可塑，局部含大量高岭土，压缩性中等。局部分布。层顶埋深6.0015.00m，层顶标高6.1415.33m，层厚1.406.50m。（9）粘土（Q/2al+pl/）（地层代号（10-3）：褐黄-棕红色，硬塑，含铁锰质结核及少量条带状高岭土，局部含有角砾，压缩性中偏低，局部缺失。层顶埋深7.0021.00m，层顶标高0.6215.33m，层厚0.608.60m。（10）含碎石粘土（Qel/）（地层代号（13-1）：褐红色-灰白色，硬塑状态。为东湖群砂岩、
8、砂砾岩残积土。成份以粘性土混少量碎石组成，颗粒组成不均，碎石含量2530%，最大大于110mm，呈次棱角状，低压缩性。局部分布。层顶埋深12.0019.00m，层顶标高3.189.69m，层厚1.005.00m。（11）含碎石粘土（Qel/）（地层代号（13-1）：褐红色-灰白色，硬塑状态。为东湖群砂岩、砂砾岩残积土。成份以粘性土混少量碎石组成，颗粒组成不均，碎石含量2530%，最大大于110mm，呈局部分布。层顶埋深7.1023.10m，层顶标高-0.4614.33m，层厚1.5015.90m。（12）红粘土（Qel/）（地层代号（13-2a）：灰白色，硬塑状态。为二叠系下统栖霞组石灰岩在湿
9、热气候条件下经风化、淋滤和红土化作用而成。成份以粘性土混少量碎石组成，颗粒组成不均，碎石含量510%，呈次棱角状，中偏低压缩性。局部分布。层顶埋深8.7025.00m，层顶标高-3.3811.53m，层厚0.8013.50m。（13）碎石土（Qel/）（地层代号（13-2b）：褐红色，中密-密实，湿、含有25%的粘性土；碎石含量占50%，一般粒径为2-6cm，最大大于110mm。 局部分布。层顶埋深0.0020.20m，层顶标高1.8630.46m，层厚1.2015.00m。（14）含碎石粘土（Qel/）（地层代号（13-3）：褐红色-灰白色，硬塑状态。为志留系残积土。成份以粘性土混少量碎石组
10、成，颗粒组成不均，碎石含量2530%，最大大于110mm，呈次棱角状，中偏低压缩性。局部分布。层顶埋深13.5021.50m，层顶标高4.406.74m，层厚7.7012.00m。（15）强风化粉砂质泥岩（K-E）（地层代号（15a-1）：灰色-棕红色，裂隙发育，岩芯多风化呈半岩半土状，具有软硬不一现象。层顶埋深13.2021.40m，层顶标高0.588.13m，层厚0.904.60m。（16）中风化粉砂质泥岩（K-E）（地层代号（15a-2）：灰色-棕红色，胶结性差，裂隙较育，岩芯呈块状或柱状，属极软岩，较完整岩体，岩体基本质量等级为V级。层顶埋深14.10-23.50m，层顶标高-1.52
11、6.46m，其最大揭露厚度21.40m。（17）中风化泥灰岩（T/1d）（地层代号（16）：灰色，中风化，薄-中厚层构造，钙质胶结，裂隙较发育，倾角较陡，岩芯较破碎，有溶蚀现象，有溶洞（软-可塑状粘土充填，厚度为0.7-7.2m，平均厚度3.95m）发育，岩芯呈块状或柱状，局部为泥岩和石灰岩薄层互层，属较软岩，岩体较完整，岩体基本质量等级为级。层顶埋深14.3029.00m，层顶标高-6.3110.53m，其最大揭露厚度20.80m。（18）中风化石灰岩（P/1q）（地层代号（17b）：灰色-深灰色，中风化，生物碎屑灰岩，中厚层构造，钙质胶结，裂隙较发育，倾角较陡，敲击后有臭味，岩芯呈柱状，具
12、溶蚀现象，有溶洞（软-可塑状粘土充填，厚度为0.807.20m，平均厚度2.29m）发育，岩体较完整，属较硬岩，岩体基本质量等级为级。层顶埋深8.30-28.30m，层顶标高-7.7012.09m，其最大揭露厚度20.70m。（19）强风化石英砂岩（D/3W）（地层代号（19-1）：岩石已风化成碎块状，裂隙发育，裂隙面被铁质浸染成紫红色。层顶埋深1.4016.00m，层顶标高3.5325.07m，层厚1.007.60m。（20）中风化石英砂岩（D/3W）（地层代号（19-2）:灰白色，裂隙发育，坚硬致密，砂质结构，中厚层构造，岩芯呈块状或柱状，节理裂隙较发育，裂隙面被铁质浸染成紫红色。岩体较破
13、碎，属坚硬岩，岩体基本质量等级为级。层顶埋深3.80-18.40m，层顶标高1.1322.00m，其最大揭露厚度26.20m。（21）强风化泥岩（S/2f）（地层代号（20c-1）:灰-草黄色，泥质结构，薄-中厚层状构造，裂隙发育，主要由泥质转化的绢云母、碎屑石英及泥质组成，岩石风化呈半岩半土状，遇水易软化，岩芯采取率7075%。层顶埋深24.0025.00m，层顶标高-3.30-4.65m，层厚0.601.20m。（22）中风化泥岩（S/2f）（地层代号（20c-2）：灰-草黄色，泥质结构，薄-中厚层构造，岩芯呈碎块状及短柱状，裂隙较发育，裂隙面光滑，倾角陡，岩芯采取率8095%。属极软岩，
14、较完整岩体，岩体基本质量等级为级。层顶埋深25.2025.70。详见附件：地质构造纵向剖面图。1.2.2 水文条件1地下水的类型拟建场地内的地下水有上层滞水、基岩裂隙水及岩溶裂隙水三种类型。（1）上层滞水主要赋存于人工填土（Q）层，无统一自由水面，大气降水、地表水和生产、生活用水渗入是其主要的补给来源。勘察期间测得其稳定水位埋深为地面下0.12.5m，稳定水位标高18.0626.59m。（2）基岩裂隙水主要分布于下伏基岩（15a）粉砂质泥岩、（19）石英砂岩、（20c）泥岩中。补给方式主要由上覆含水层下渗补给，其次为有裂隙连通性较好之基岩直接出露于周边地表水体接受地表水补给，总体而言，砂岩等硬
15、质岩呈脆性，多具张性裂隙而含少量裂隙水，而粘土岩等软岩节理、裂隙多被泥质充填而水量极贫乏。（3）岩溶裂隙水主要赋存于（16）中风化泥灰岩和（17b）中风化石灰岩裂隙或溶洞中，因灰岩顶部一般有较厚的粘土隔水层，大气降水不易渗入补给地下水，以接受相邻岩层的裂隙水补给为主。2地基土的渗透性从场地地层分布及岩性特征分析，场地（6-1）层粉质粘土、（6-2）层粘土、（10-1）层粘土、(10-2)层含碎石粘土、（10-2a）粘土、（10-3）层粘土、（13-1）层含碎石粘土、（13-2）层含碎石粘土、（13-2a）层红粘土、（13-2b）层碎石土、（13-3）层含碎石粘土属相对隔水层。(3)地下水的腐蚀性根据勘察报告，地下水对混凝土结构有微腐蚀性；对钢筋混凝土结构中的钢筋有微腐蚀性。1.2.3 地形条件线升场为长江三级阶地（剥蚀垄岗地段）
