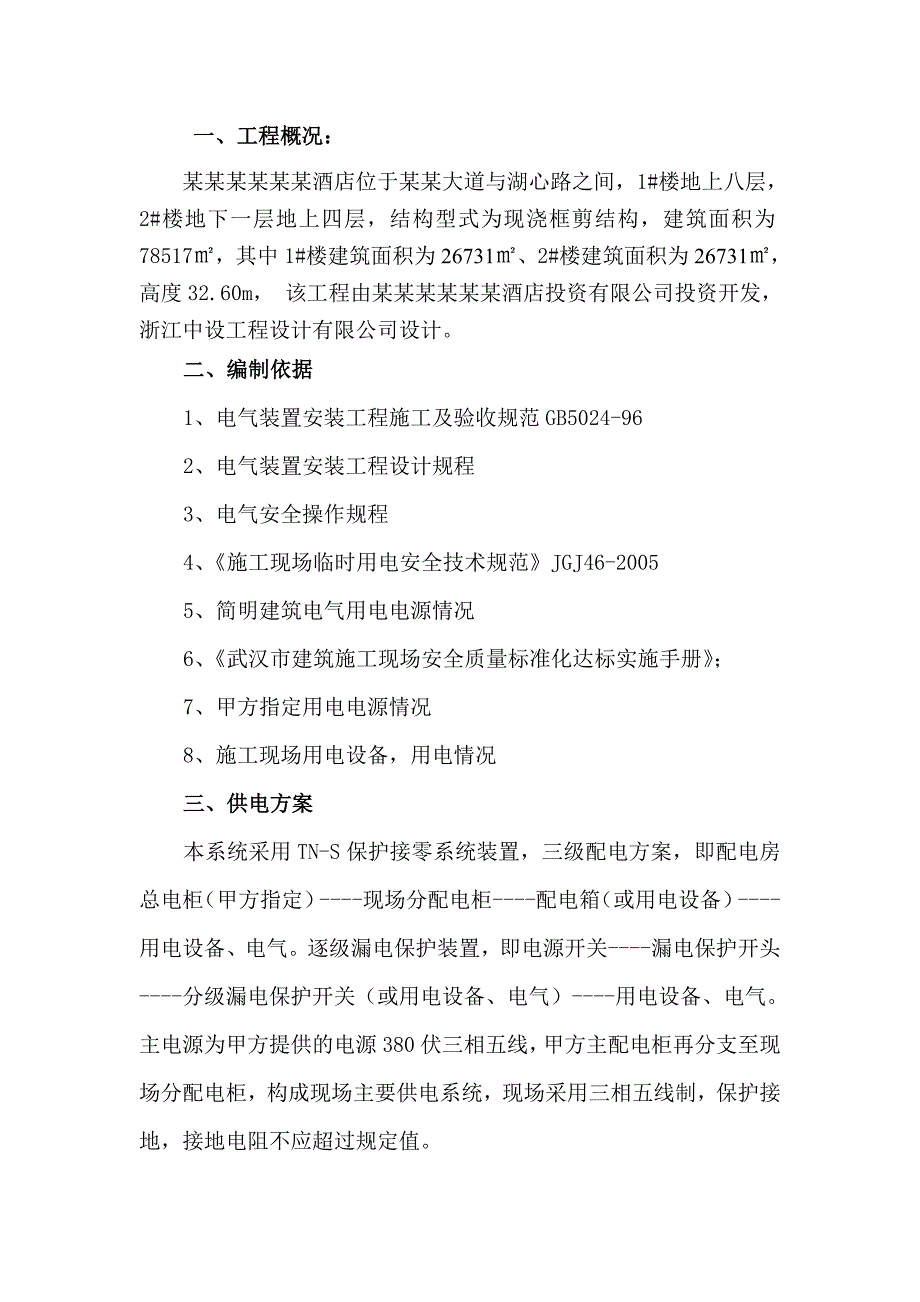

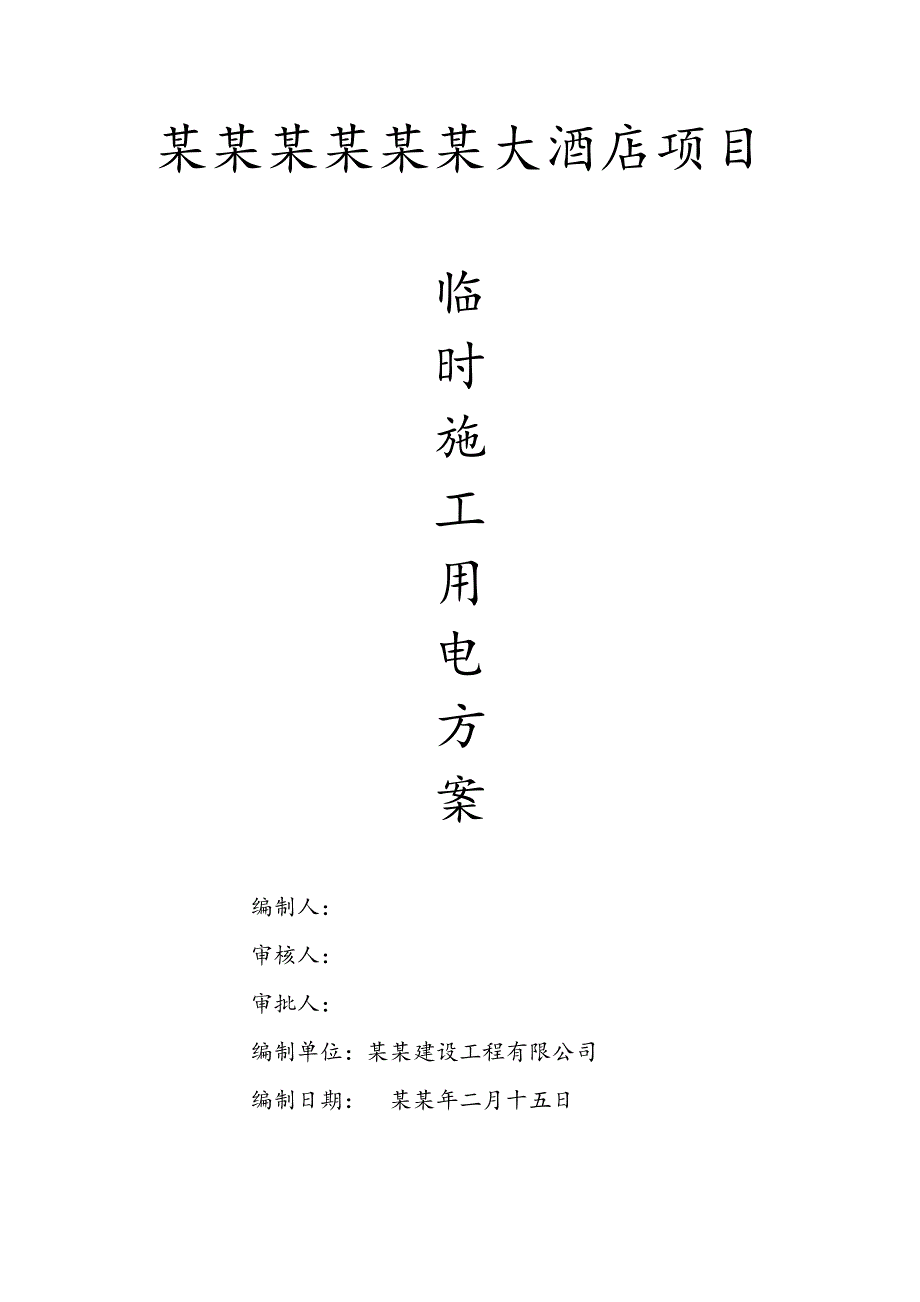

1、某某某某某某大酒店项目临时施工用电方案编制人：审核人：审批人： 编制单位：某某建设工程有限公司编制日期： 某某年二月十五日一、工程概况：某某某某某某酒店位于某某大道与湖心路之间，1#楼地上八层，2#楼地下一层地上四层，结构型式为现浇框剪结构，建筑面积为78517，其中1#楼建筑面积为26731、2#楼建筑面积为26731，高度32.60m， 该工程由某某某某某某酒店投资有限公司投资开发，浙江中设工程设计有限公司设计。二、编制依据1、电气装置安装工程施工及验收规范GB5024-962、电气装置安装工程设计规程3、电气安全操作规程4、施工现场临时用电安全技术规范JGJ46-20055、简明建筑电气

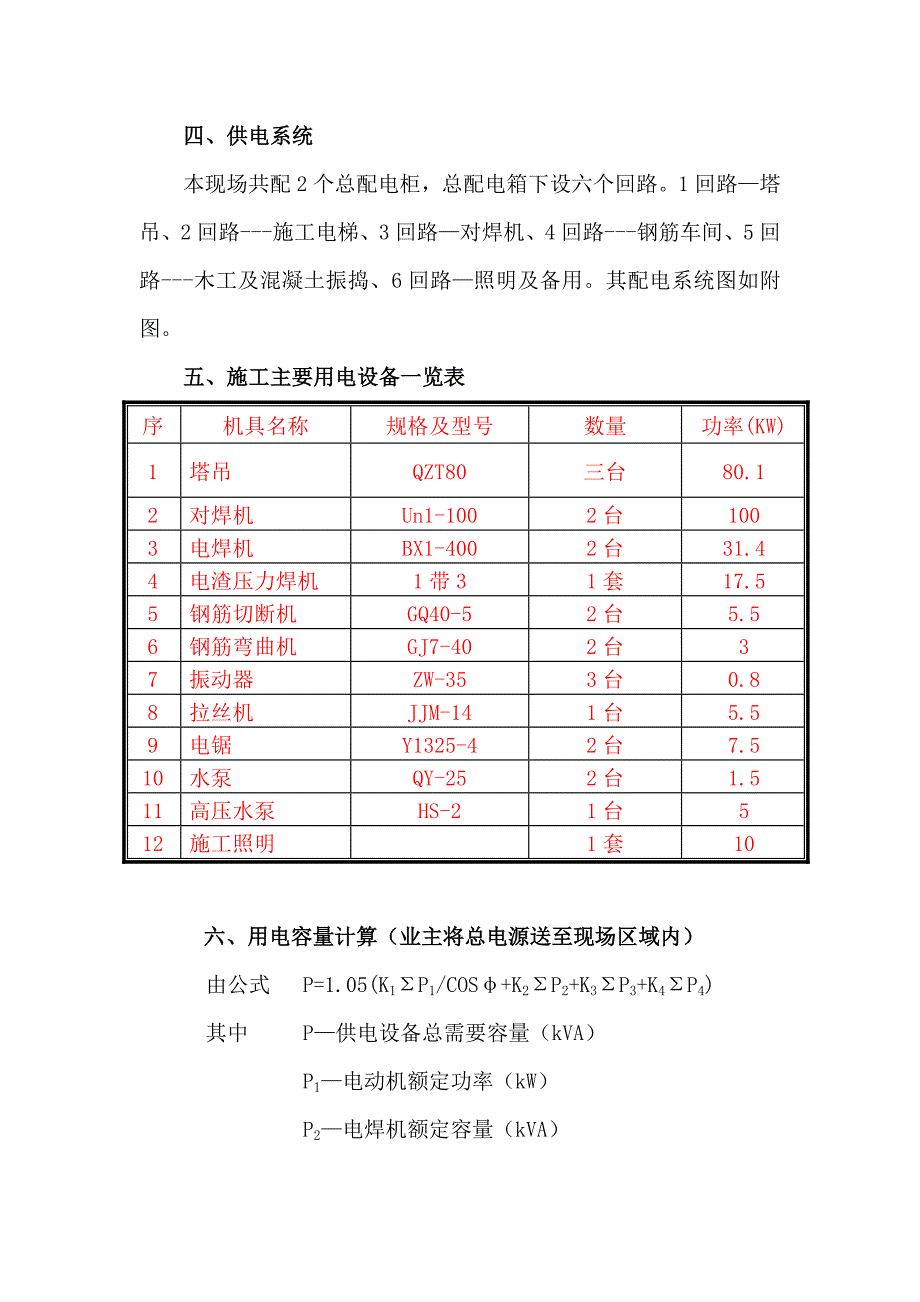

2、用电电源情况6、武汉市建筑施工现场安全质量标准化达标实施手册；7、甲方指定用电电源情况8、施工现场用电设备，用电情况三、供电方案本系统采用TN-S保护接零系统装置，三级配电方案，即配电房总电柜（甲方指定）-现场分配电柜-配电箱（或用电设备）-用电设备、电气。逐级漏电保护装置，即电源开关-漏电保护开头-分级漏电保护开关（或用电设备、电气）-用电设备、电气。主电源为甲方提供的电源380伏三相五线，甲方主配电柜再分支至现场分配电柜，构成现场主要供电系统，现场采用三相五线制，保护接地，接地电阻不应超过规定值。四、供电系统本现场共配2个总配电柜，总配电箱下设六个回路。1回路塔吊、2回路-施工电梯、3回路
3、对焊机、4回路-钢筋车间、5回路-木工及混凝土振捣、6回路照明及备用。其配电系统图如附图。五、施工主要用电设备一览表序机具名称规格及型号数量功率(KW)1塔吊QZT80三台80.12对焊机Un1-1002台1003电焊机BX1-4002台31.44电渣压力焊机1带31套17.55钢筋切断机GQ40-52台5.56钢筋弯曲机GJ7-402台37振动器ZW-353台0.88拉丝机JJM-141台5.59电锯Y1325-42台7.510水泵QY-252台1.511高压水泵HS-21台512施工照明1套10六、用电容量计算（业主将总电源送至现场区域内）由公式 P=1.05(K1P1/COS+K2P2+
4、K3P3+K4P4)其中 P供电设备总需要容量（kVA） P1电动机额定功率（kW） P2电焊机额定容量（kVA） P3室内照明容量（kW） P4室外照明容量（kW） COS电动机的平均功率因素 K1、K2、K3、K4需用系数根据附表中各施工机械设备用电容量大小，得电动机类额定功率：塔式起重机：26.7KW/台3台=80.1KW钢筋弯曲机：3KW/台2台=6KW钢筋切断机：5.5KW/台1台=5.5KW砼振动器：0.8KW/台3台=2.4KW高压水泵：5KW/台*1=5KW施工照明：10KW其它小型机具，如手提电钻等共按15KW计以上合计：P1=85.6KWb. 电焊机类机械额定容量：钢筋对焊
5、机：100KVA/台1台=100 KVA电渣压力焊机：17.5kVA/台1台=17.5 KVA交流弧焊机：31.4kVA/台2台=62.8 KVA以上合计：P2=180.3KVAc. 系数取值 K1=0.6，K2=0.6，COS=0.75；室内外照明容量P3、P4按动力用电的5%计。d. 总用电容量P=1.05（0.685.6/0.75+0.6180.3）1.1204.04kW e. 配电导线截面及类型的选择 导线允许电流值 I线=P/（U线COS 2） =204.041000/(1.7323800.752) =250A 查表选用铝芯橡胶线（BLV） 3*1202+1*702f.导线的选择、1
6、线塔吊I 1线3 U线COS=1.05（K1P1K4P4）/3 U线COS 1.05（0.726.71.06）1000 = 3 380=52. =52.52（A）根据橡皮或塑料绝缘电线穿铁管敷设的容许电流表查得导线截面为35 mm2 铜芯橡皮线截面为：335216三相五芯电缆、I2线 考虑平时使用一台对焊机 I2线=KP/3 U线COS=1.05KIP1/3 U线COS 1.050.61001000 = 3 3800.75 =127.63（A）根据橡皮或塑料绝缘电线穿铁管敷设的容许电流表查得导线截面502铜芯橡皮电缆截面为:350225三相五芯电缆、I3线 2#楼木工机械砼振捣机具 I3线=K
7、P1/3 U线COS 1.050.6（3*0.8+7.5*2）1000 = 33800.75 =22.2（A） 根据橡皮或塑料绝缘电线穿铁管敷设的容许电流表查得导线截面352铜芯橡皮线截面为:335216三相五芯电缆、I4线 13#楼货物电梯I4线3 U线COS=1.1K1P1/3 U线COS1.10.6151000 = 3 3800.75 =20.06（A）根据橡皮或塑料绝缘电线穿铁管敷设的容许电流表查得导线截面352三相五芯铜芯橡皮电缆为 335216（5）、I5线 钢筋机械I9线=KP1/3 U线COS 1.050.6（1*5.5+2*3+1*5.5）1000 = 33800.75 =
8、21.69（A） 根据橡皮或塑料绝缘电线穿铁管敷设的容许电流表查得导线截面352铜芯橡皮线截面为:335216三相五芯电缆（6）、I6线 13#楼照明及备用上楼线选用铜芯橡皮电缆335216三相五芯电缆。g、导线敷设： 电缆沿围墙穿48钢管埋地敷设。七、配电箱选择与安装技术要求1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.22.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。2、配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.41.6m。移动式配电箱、开关箱应装设在坚固、稳定
9、的支架上。其中心点与地面的垂直距离宜为0.81.6m。3、配电箱、开关箱内的电器（含插座）应先安装在金属或非木质阻燃绝缘电器安装板上，然后方可整体紧固在配电箱、开关箱箱体内。金属电器安装板与金属箱体应做可靠电气连接。4、配电箱、开关箱内的电器（含插座）应按其规定位置紧固在电器安装板上，不得歪斜和松动。5、配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。6、配电箱、开关箱内的连接线必须采用铜芯绝缘导线。开关箱内除应设负荷及短路保护装置外，还必
10、须设置隔离开关及漏电保护器，且漏电保护器应装在电源隔离开关的负荷侧。7、配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体必须通过采用编织软铜线做电气连接。8、 配电箱、开关箱的箱体尺寸应与箱内电器的数量和尺寸相适应，箱内电器安装板板面电器安装尺寸可按照下表确定。配电箱、开关箱内电器安装尺寸并列电器（含单级熔断器）间30上下排进出线瓷管（塑胶管）孔与电器边沿间15A、30，2030A、50，60A以上，80上下排进出线瓷管（塑胶管）孔间25上下排电器进出线瓷管（塑胶管）孔至板边40电器至板变409、导线进出线出
11、现应为下进下出，箱内电器安装应遵循左大右小，（容量大的开关在左边，容量小的在右边）； 10、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头。11、总配电柜应装设电度表，并应装设电流、电压表。电流表与计费电度表不得共用一组电流互感器。12、配电柜（总配电箱、分配电箱、开关箱）应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分段时应有明显可见分段点。13、动力配电箱和照明配电箱宜分别设置，当合并设置为同一配电箱时，动力和照明应分别配电，动力开关箱和照明开关箱必须分设；14
12、、配电箱、开关箱周围应有足够二人同时工作的空间和通道，不得堆放任何妨碍操作与维修的物品，不得有灌木和杂草；15、配电箱、开关箱应有名称、用途、分路标记及系统接线图。16、配电箱内电器装置连线采用铜线，截面必须大于其电源端相线的截面积，并且必须使用铜质压接线鼻子，严禁使用开口线鼻子；17、配电箱、开关箱外形结构应能防雨、防尘。配电箱、开关箱内的电器必须可靠、完好，严禁使用破损、不合格电器。八、电器装置安装具体要求1、当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器。当所设总漏电保护器时同时具备短路、过载、漏电保护功能的漏电断路器时，可不设总断路器或总熔断器。2
13、、当各分路设置分路漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器。当分路所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设分路断路器或分路熔断器。3、电焊机械开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。交流电焊机械应配装防二次侧触电保护器。建议安装JZ型弧焊机触电保护器可以兼作一次侧、二次测触电保护；4、电焊机械的二次线 应采用防水橡皮护套铜芯软电缆，电缆长度不应大于30m，不得采用金属构件或结构钢筋代表二次线的地线。5、用电焊机械焊接时必须穿戴保护用品，严禁露天冒雨电焊作业。6、总配电箱的电器应具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。7、开关箱中各种开关电器的额定值和动作整定值应与其控制用电设备的额定值和特性相适应。通用电动机开关箱中电器的规格可按本规范附录C选配。8、漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧，且不得当作断路器（开关）使用，用于启动电气设备的操作。9、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间
