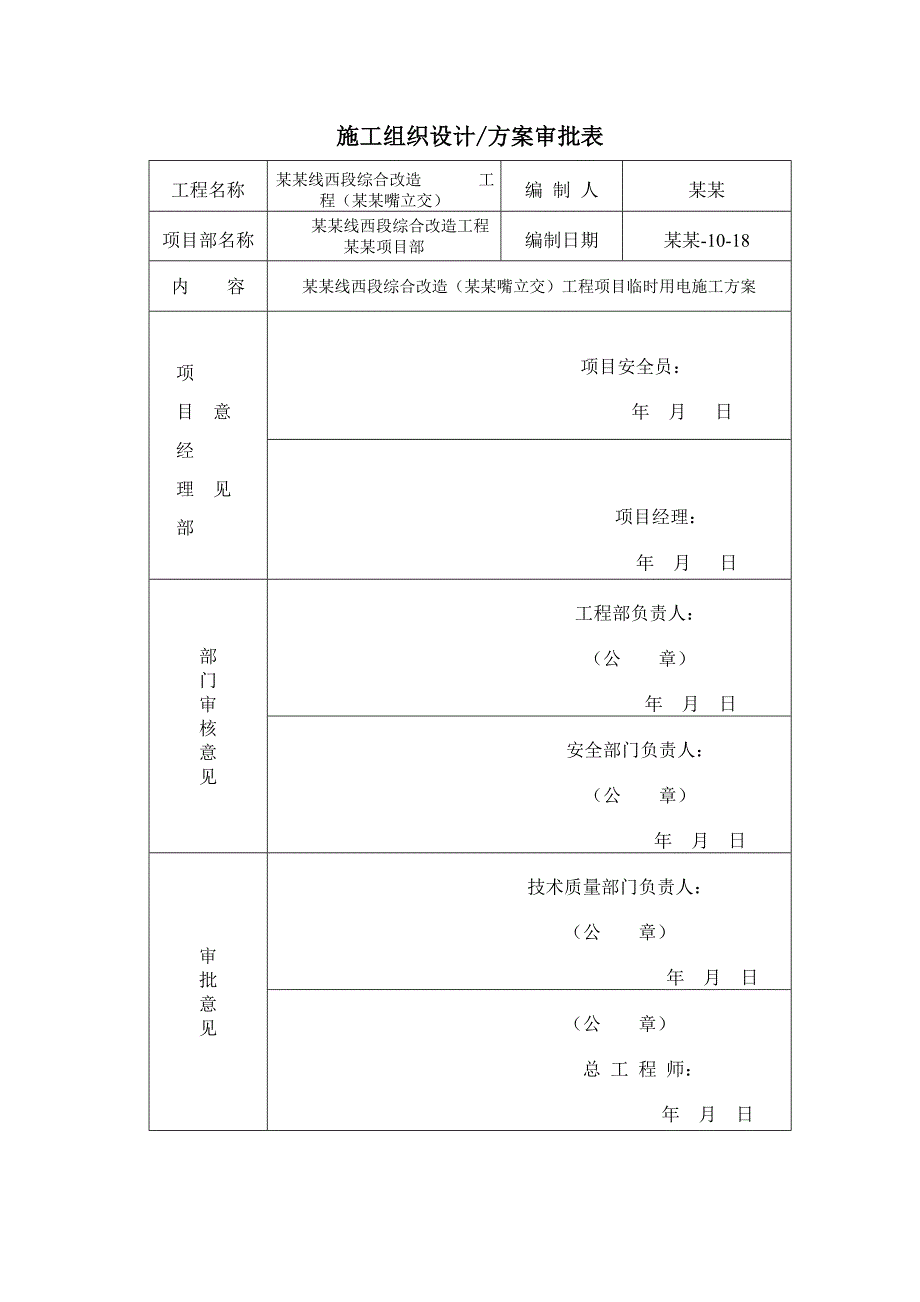

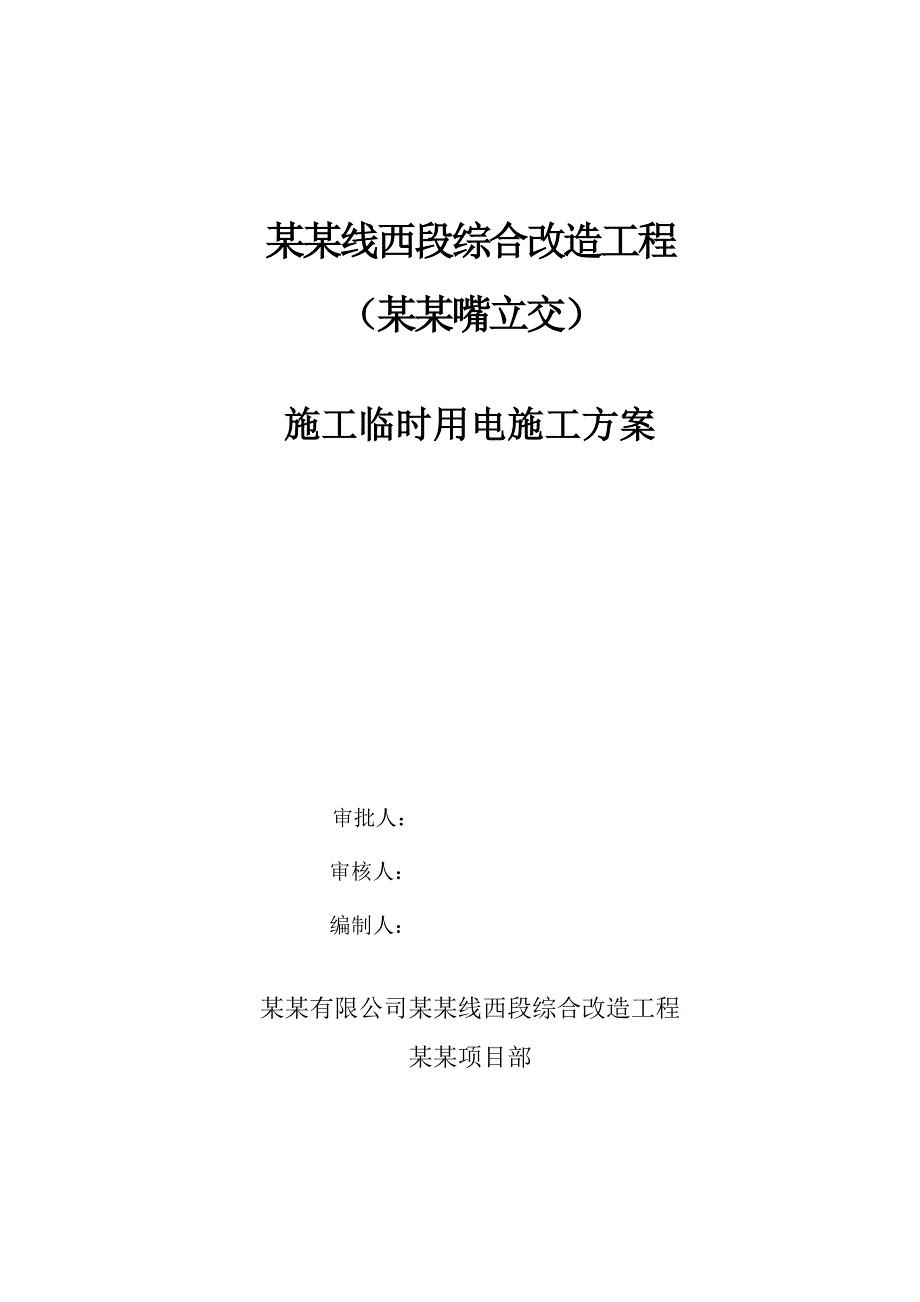

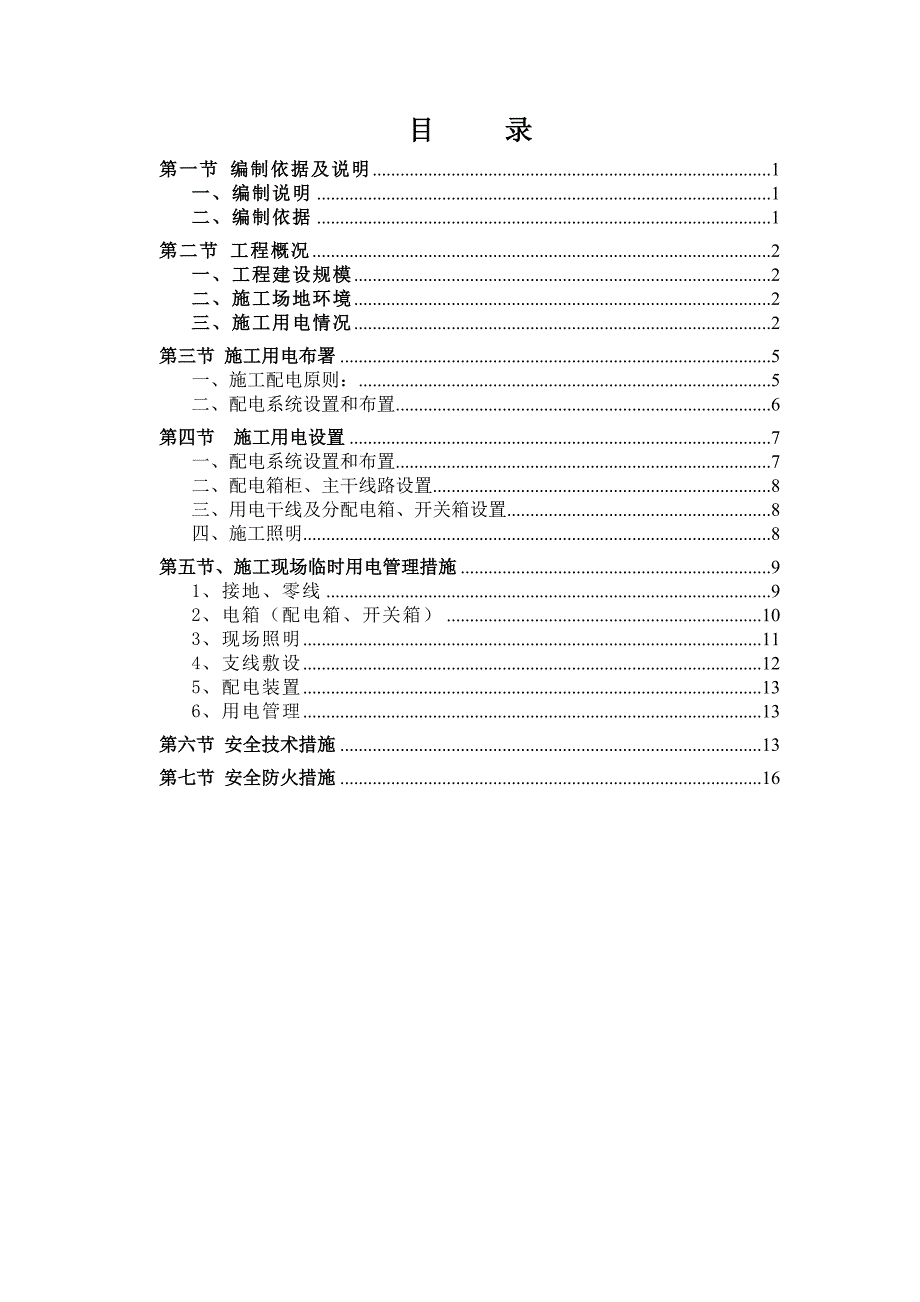

1、某某线西段综合改造工程 （某某嘴立交）施工临时用电施工方案审批人：审核人：编制人：某某有限公司某某线西段综合改造工程 某某项目部 施工组织设计/方案审批表工程名称某某线西段综合改造 工程（某某嘴立交）编 制 人某某项目部名称 某某线西段综合改造工程 某某项目部编制日期某某-10-18内 容某某线西段综合改造（某某嘴立交）工程项目临时用电施工方案项目 意经理 见部 项目安全员： 年 月 日 项目经理： 年 月 日部门审核意见工程部负责人：（公 章） 年 月 日安全部门负责人：（公 章） 年 月 日审批意见技术质量部门负责人：（公 章） 年 月 日 （公 章） 总 工 程 师： 年 月 日目 录第
2、一节 编制依据及说明1一、编制说明1二、编制依据1第二节 工程概况2一、工程建设规模2二、施工场地环境2三、施工用电情况2第三节 施工用电布署5一、施工配电原则：5二、配电系统设置和布置6第四节 施工用电设置7一、配电系统设置和布置7二、配电箱柜、主干线路设置8三、用电干线及分配电箱、开关箱设置8四、施工照明8第五节、施工现场临时用电管理措施91、接地、零线92、电箱（配电箱、开关箱）103、现场照明114、支线敷设125、配电装置136、用电管理13第六节 安全技术措施13第七节 安全防火措施16某某线西段综合改造（某某嘴立交）工程项目 施工临时用电方 案第一节 编制依据及说明一、编制说明1
3、、为了顺利完成某某线西段综合改造工程（某某嘴立交）项目施工任务，满足施工现场临时用电需要，使施工用电规范化、标准化，保证施工现场用电安全，创建文明工地，现根据危险性较大的分部分项工程安全管理办法规定和本工程施工组织设计要求，编制该工程施工临时用电施工方案。2、本专项施工方案与某某线西段综合改造（某某嘴立交）施工组织设计不一致处以本施工方案为准，未及之处执行现行的相关规范标准及有关部门的管理规定。3、本专项方案必须报请公司技术安全部门和监理单位批准后方可执行。用电系统和线路设置、施工用电量、施工环境、工况等发生较大变化或与实际相差较大时必须做相应变更，并重新报审批准后方可实施。二、编制依据本施工
4、方案主要依据如下资料编制：1、危险性较大的分部分项工程安全管理办法2、某某线西段综合改造（某某嘴立交）施工组织设计施工图纸3、施工现场临时用电安全技术规范JGJ46-2005；4、建筑施工安全检查标准JGJ59-995、某某有限公司文明工地创建手册相关内容及要求。6、施工现场周边环境情况。第二节 工程概况一、工程建设规模现状断面具体布置如下：红线宽为50米，龙阳大道东风大道断面布置为：9米绿化（含高压燃气走廊用地）+2.5米紧急停车带+12.5米机动车道+2米中央隔离带+12.5米机动车道+2.5米紧急停车带+9米绿化带；某某线高架WZ主线为双向4车道+2.5米紧急停车带，全宽22米，另外还有
5、8条匝道，某某嘴立交龙阳湖东路下穿通道1.33千米。二、施工场地环境目前某某线及龙阳大道和东风大道交通繁忙，车流较大，工程实施期间交通导流复杂，交通组织压力大。施工管理的重点有两条：第一、施工组织和交通组织，施工期间不能中断交通，尽可能降低负面影响。第二、文明施工管理，本工程砼方量巨大，施工机械设备众多，要注意减少扬尘与泥土泄漏，不污染周围道路、环境。三、施工用电情况考虑施工现场生产加工区和施工作业区的动力用电和现场照明用电。主体施工阶段为用电高峰期，主要用电情况如下：1、 生产加工区以固定设备用电为主，分为钢筋切断调直、弯曲加工制作、焊接、套丝等；木料和模板料的切割、刨削等加工制作；小型钢构
6、件等的制做中的切割、焊制，钻孔、套丝等；机修等；作业棚、仓库等临建照明用电。2、 施工作业区，固定设备用电主要分为：降水排水，作业区照明，活动设备用电主要有：作业面钢筋电渣焊、安装电焊、型材切割、砼振捣器、电动工具等，活动照明等。3、主要用电机具电量负荷表序号设备名称型 号单位数量用电功率（kw）备 注1旋挖钻孔机XR360台125402手控卷扬机JK8台21403插入式振动器HZ6X-30台1011 4钢筋调直切断机GL6-8/4台4305钢筋切断机QJ32台616.86钢筋弯曲机GW32台6187电 焊 机BX3-120台218008直螺纹套丝机HGB40台440 9木工压刨MB104台6
7、3010木工圆锯台619.211潜水泵12-15m3/d台1124.212砂轮切割机300台36.613直锥螺纹套丝机台86014现场照明镝灯台103015办公用电304.施工现场用电计算（1）.施工机械设备的总功率P1和容量S1P1540140113016.818800403019.224.26.66030301795.8KW取需要系数K10.4，功率因数COS0.75，则所有施工机械设备的总用量为：S1K1P1/COS0.41795.8/0.75957.76KVA（2）.电焊设备的总容量S2对于单项380V的交流电焊机，其额定容量为40KVA，输入电压为380V，则单台电焊机的线电流有效值
8、为401000/380105.3A，为简化计算，可将三台焊机视为一组平衡负荷，线电流为I2105.3210.6A，每三台交流电焊机的折算容量为S，3UI3380210.6138.6KVA，取K20.4，则电焊设备的总容量为：S2K2S，0.4138.627776.16KVA（3）.室内外照明设备总容量S3可取K30.4，COS1.0，则有：S30.4（730）/114.8KVA（4）.施工现场的总用电容量ShShS1S2S3957.76776.1614.81748.72KVA（5）.施工现场总电流为：I总Sh/（3UCOS）/（1.73213800.9）2952.03A第三节 施工用电布署一、
9、 施工配电原则：1、根据施工现场临时用电安全技术规范JGJ46-2005要求，施工用电系统整体采用“三相五线制”、“三级配电，二级保护，一机一闸一漏一箱”，动力和照明分别配电，接地采用“TN-S接地保护”的配电模式，结合本工程各用电设备用电的负荷大小、用电区域、用电类型、安全等级和重要性的实际情况，科学合理地选择配电设备，分区段、分回路供电，有针对性地采取施工用电安全技术措施，健全和强化安全用电管理措施，做到施工配电规范化、标准化，用电管理程序化。施工用电以用电高峰期的容量和施工需要设置和布置配电系统，同时满足其它阶段需要。2、施工现场固定设备配电线缆埋地或沿墙敷设，带有铠装的可直接敷设，未带
10、有铠装的必须穿管敷设，所有埋地敷设线缆过路时必须做金属保护套管。二、配电系统设置和布置1、总配电系统1.1施工现场变压器安装没有到位之前，为了要满足施工，需要增设临时发电机，具体按现场要求。1.2施工现场按“五通一防”要求，在施工现场建五座专用配电室面积不小于10m2（龙阳大道路桥联投前设一座500KVA的变压器，东风大道普贤居小区前设一座500KVA的变压器，某某线白沙洲桥下设一座400KVA的变压器，某某线陈家部附近设一座800KVA的变压器，某某嘴立交桥下设一座800KVA的变压器），配电室内安装一台低压成套落地配电柜作为总配电柜，总电源从建设单位指定配电室，使用VV22型带铠装五芯电缆
11、按三相五线制接出，架空敷设或埋地敷设接引入现场，接地保护线在配电室附近做重复接地。总配电柜分区、分路向施工现场二级分配电箱供电。（平面供电系统线路图附后）1.3砼输送泵布位置在基坑边，是大功率活动用电设备，设置专用三级配电箱，在总配电柜中设专用供电回路供电。2、生产加工区配电。2.1本区配电以固定用电设备为主，根据容量和用电区域，钢筋加工设二级分配电箱1台，电源线为VV22型5芯电缆沿墙敷设；木材模板加工设二级分配电箱1台，电源线为BV型电线穿管埋地敷设；降水二级分配电箱1台，电源线为BV型电线穿管埋地敷设，照明配电箱各1台，电源线为BV型电线穿管埋地敷设。2.2钢筋对焊机的功率和电压电流变化
12、大，在钢筋加工二级分配电箱内设专用供电回路，电源线为VV22型5芯电缆沿墙或埋地敷设。2.3用于机修、铁件加工等的电焊机、切割机及其它小型用电设备的配电箱电源，可视具体用电情况，接至就近的二级动力配电箱，橡皮绝缘、橡皮护套多芯软电缆供电。3、施工作业区配电3.1施工作业区，固定用电设备和活动用电设备的容量、数量种类均较大，结合各层段流水施工，并满足不同施工阶段的需要，分别各设1台固定的二级分配电箱。3.2沿现场基坑周边，固定架设23具24kw镝灯照明，辅以碘钨灯活动照明，可满足施工区基本照明需要。4、作业面配电。结构施工各段作业面配置活动的动力三级配电箱和照明三级配电箱，电源侧接至基坑边就近的
13、二级分配电箱，各三级配电箱内供电回路负荷侧设一定数量的插座，用于插接活动照明灯具和较小功率的活动用电设备。 第四节 施工用电设置一、配电系统设置和布置施工现场配电系统设置TNS系统，放射式配电，由一级电箱分别馈电给各个现场二级电箱。二、配电箱柜、主干线路设置从主配电室用KVV223120270橡皮绝缘电缆将电源引入工地一级配电柜，配电柜设一个600A熔断式刀闸总开关，并经电流互感器结电度表，分五路隔离开关及漏电短路器开关，给分配电箱馈电。砼泵专用配电箱供电，钢筋棚分配电箱和4台现场二级电箱供电。三、用电干线及分配电箱、开关箱设置钢筋棚配电箱进线为350+225橡皮绝缘线，其余二级电箱进线为335+216橡皮绝缘线。电箱设一个250A熔断式刀闸开关，分多路设置分路隔离开关，下设250A空气开关一
