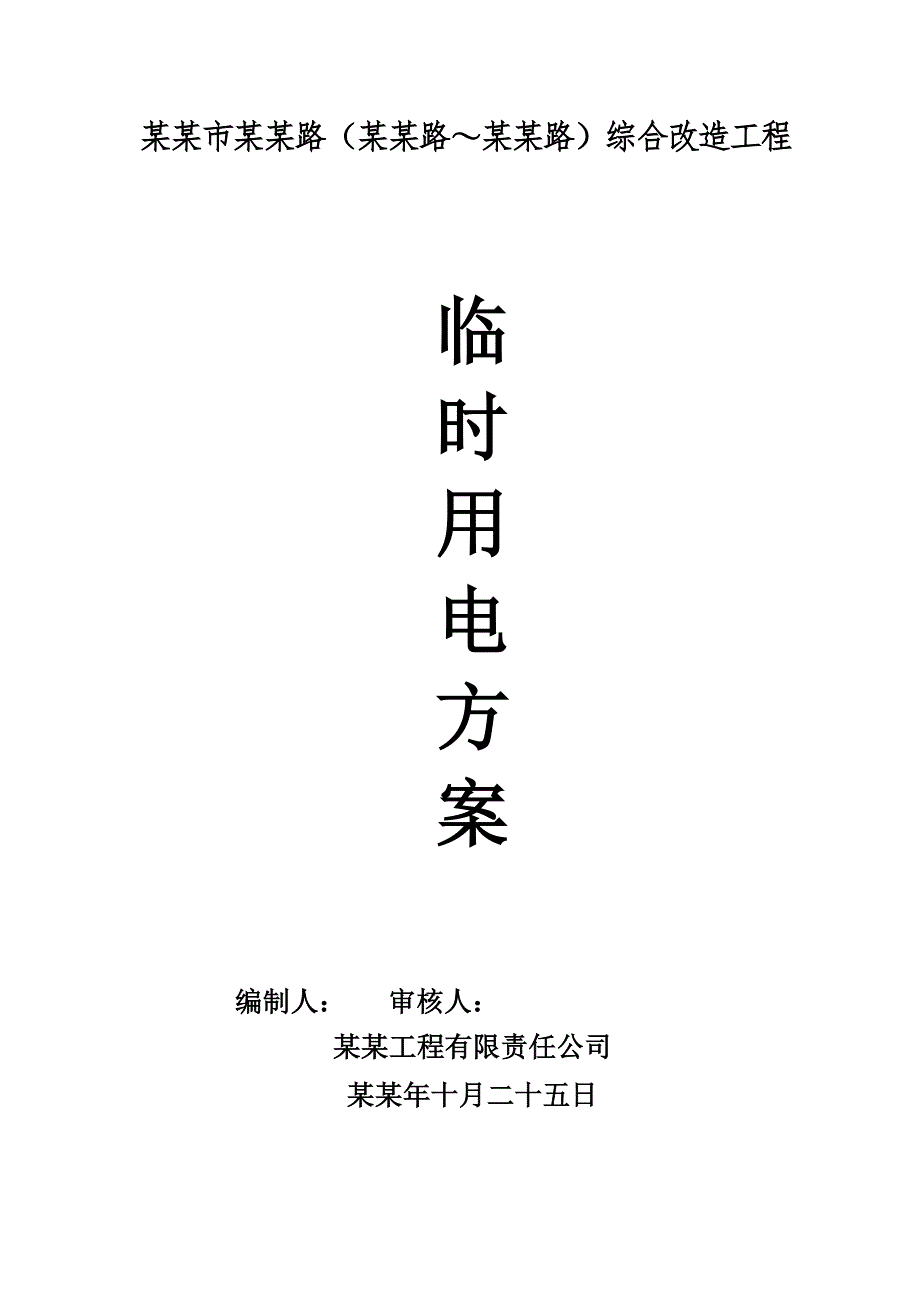

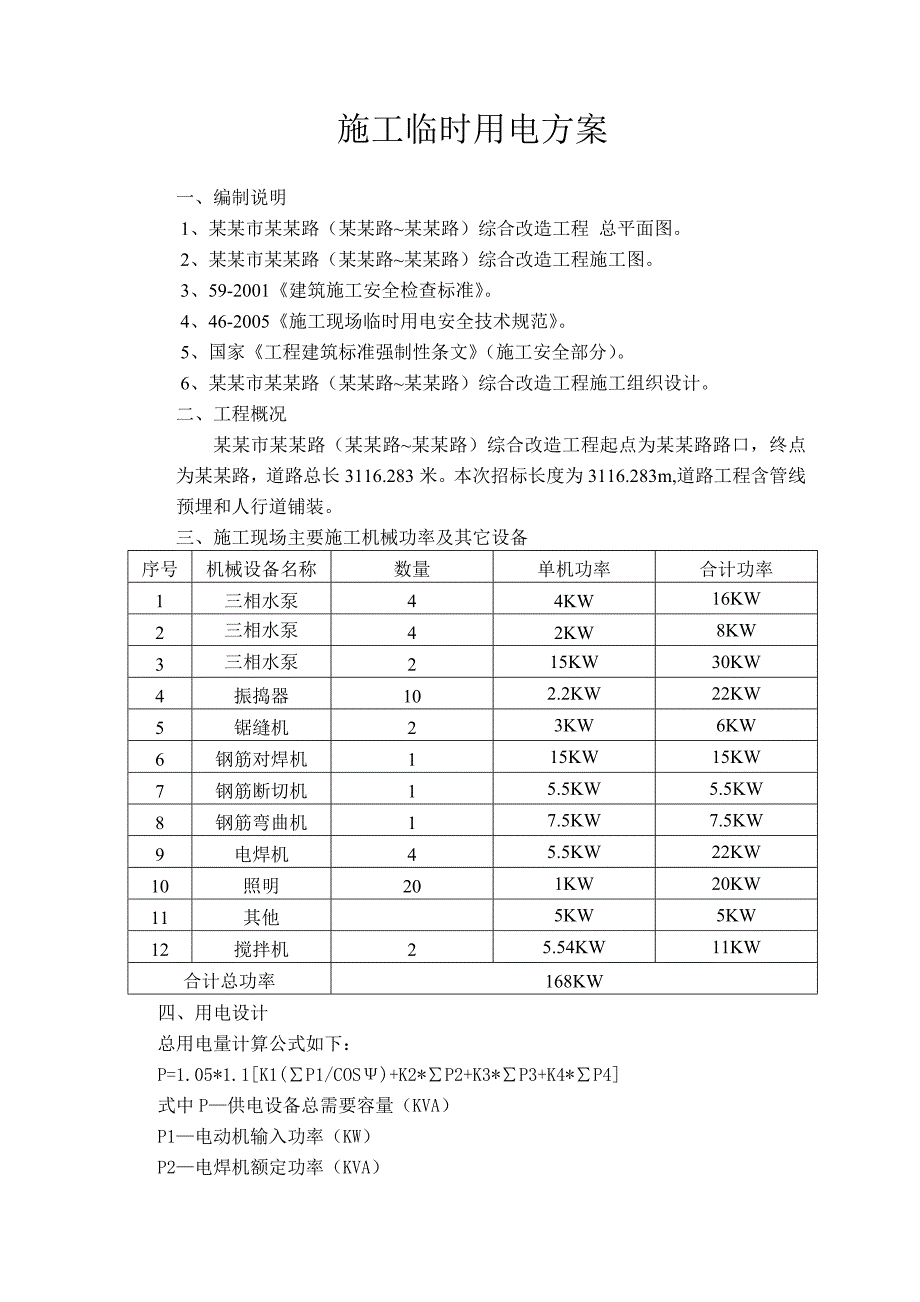

1、某某市某某路（某某路某某路）综合改造工程临时用电方案编制人： 审核人：某某工程有限责任公司某某年十月二十五日施工临时用电方案一、 编制说明1、 某某市某某路（某某路某某路）综合改造工程 总平面图。2、 某某市某某路（某某路某某路）综合改造工程施工图。3、 59-2001建筑施工安全检查标准。4、 46-2005施工现场临时用电安全技术规范。5、 国家工程建筑标准强制性条文（施工安全部分）。6、 某某市某某路（某某路某某路）综合改造工程施工组织设计。二、工程概况某某市某某路（某某路某某路）综合改造工程起点为某某路路口，终点为某某路，道路总长3116.283米。本次招标长度为3116.283m,道
2、路工程含管线预埋和人行道铺装。三、施工现场主要施工机械功率及其它设备 序号机械设备名称数量单机功率合计功率1三相水泵44KW16KW2三相水泵42KW8KW3三相水泵215KW30KW4振捣器102.2KW22KW5锯缝机23KW6KW6钢筋对焊机115KW15KW7钢筋断切机15.5KW5.5KW8钢筋弯曲机17.5KW7.5KW9电焊机45.5KW22KW10照明201KW20KW11其他5KW5KW12搅拌机25.54KW11KW合计总功率168KW四、用电设计总用电量计算公式如下：P=1.05*1.1K1(P1/COS)+K2*P2+K3*P3+K4*P4式中P供电设备总需要容量（KV

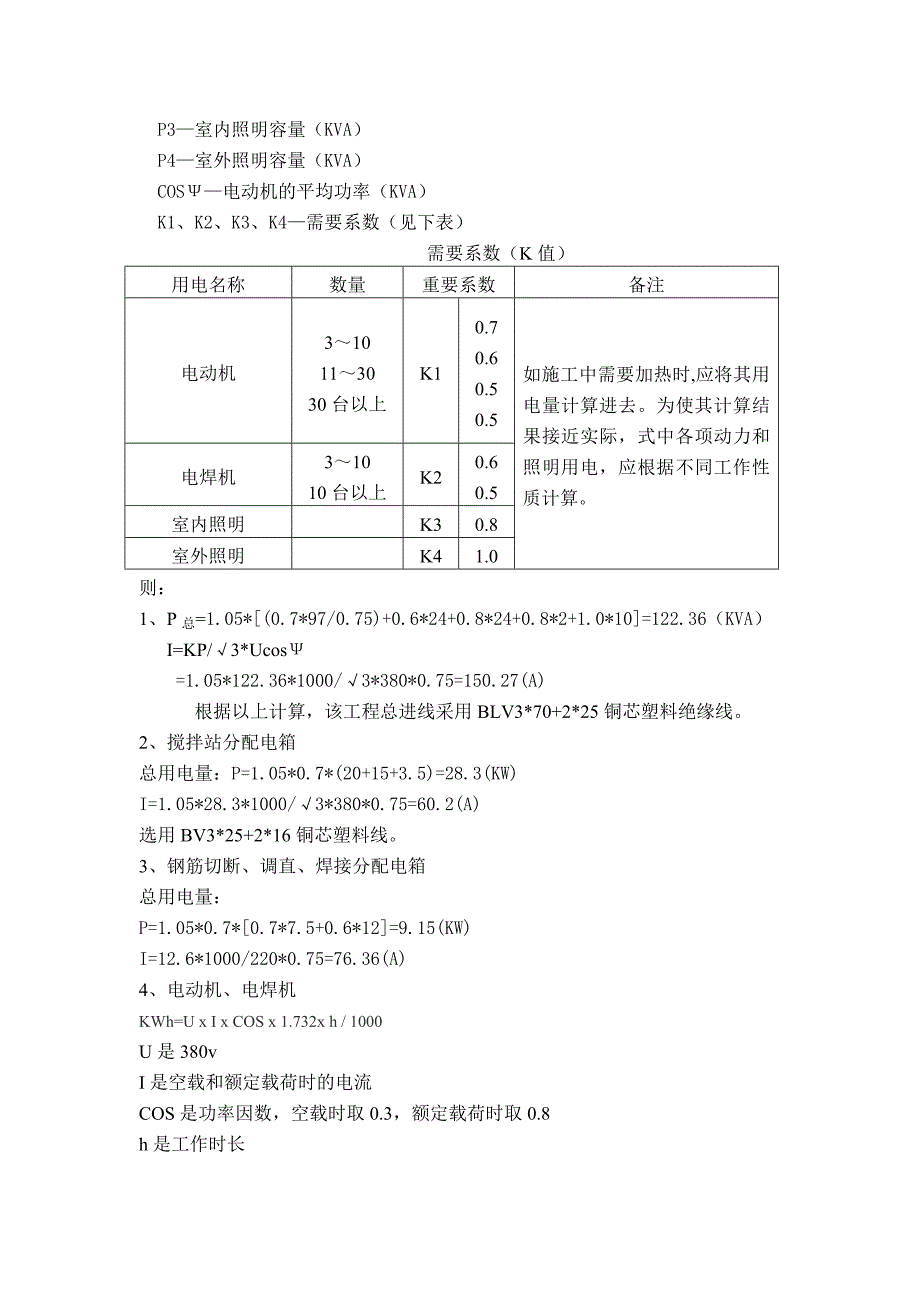

3、A）P1电动机输入功率（KW） P2电焊机额定功率（KVA）P3室内照明容量（KVA）P4室外照明容量（KVA）COS电动机的平均功率（KVA）K1、K2、K3、K4需要系数（见下表）需要系数（K值）用电名称数量重要系数备注电动机310113030台以上K10.70.60.50.5如施工中需要加热时,应将其用电量计算进去。为使其计算结果接近实际，式中各项动力和照明用电，应根据不同工作性质计算。电焊机31010台以上K20.60.5室内照明K30.8室外照明K41.0则：1、 P总=1.05*(0.7*97/0.75)+0.6*24+0.8*24+0.8*2+1.0*10=122.36（KVA）
4、I=KP/3*Ucos =1.05*122.36*1000/3*380*0.75=150.27(A) 根据以上计算，该工程总进线采用BLV3*70+2*25铜芯塑料绝缘线。2、 搅拌站分配电箱总用电量：P=1.05*0.7*(20+15+3.5)=28.3(KW)I=1.05*28.3*1000/3*380*0.75=60.2(A)选用BV3*25+2*16铜芯塑料线。3、 钢筋切断、调直、焊接分配电箱总用电量：P=1.05*0.7*0.7*7.5+0.6*12=9.15(KW)I=12.6*1000/220*0.75=76.36(A)4、 电动机、电焊机KWh=U x I x COS x 1
5、.732x h / 1000U是380vI是空载和额定载荷时的电流COS是功率因数，空载时取0.3，额定载荷时取0.8h是工作时长选用BV3*6铜芯塑料线五、该工程配电线路及各配电箱（机械）配电要求：1、 采取三级供电方式：业主总配电箱-施工现场总配电箱-分配电箱2、 采用三相五线制：工作零线保护零线分开使用，工作零线作用电设备零线使用，保护零线作用电设备接零使用，保护零线设首、中、尾三处接地级。3、 严格实行“一机、一闸、一漏、一箱”。（1） 开关箱内的漏电保护器额定漏电动作电流不大于30mA，额定漏电动作时间小于0.1秒。（2） 配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面,严禁
6、设在箱体的上顶面、侧面、后面或箱门处，进出线应加保护套，导线束不得与箱体进出口直接接触，移动式配电箱和开关箱的进出线必须采用橡皮绝缘电缆。（3） 每台用电设备应有各自专用的开关箱。六、配电线路的要求：（1） 采用架空线路 根据线路负荷、动稳定、热稳定、机械强度选择用电导线架空线路，线截面不得小于16 mm2绝缘导线，铝线截面不得小于25 mm2绝缘导线。 架空线跨距之间，每一档距不得超过两个接头。 采用木质电线杆，长度8米，埋置深度1.5米，跨距50米，梢径不得小于130。 转角杆采用拉绳或十字支架，架线横杆上必须采用绝缘子布线，直线杆采用针式绝缘子，转角杆采用蝶式绝缘子，七、配电箱的要求：（
7、1） 配电箱的安全操作距离，在箱体前后一米范围内，不应有任何障碍物影响正常刀闸操作。（2） 远离机械振动器，防止机械损伤，远离高空附物场所。（3） 配电箱必须有防水措施。（4） 配电箱内不得有杂物，保持箱内清洁、干燥。（5） 配电箱要配装锁，由专人保管。（6） 配电箱安放要稳定，进出电缆固定要牢靠，排布有条不紊。配电箱要用铁皮或玻璃制作，箱上要有明显可靠的接地端子，并做好接地。（7） 动力配电箱与照明配电箱宜分开设置。（8） 分配电箱与开关箱的距离原则上不超过30m，开关箱与其控制的固定式用电设备的距离不得超过3m，手持电动工具电源线不超过5m.（9） 配电箱、开关箱装设要端正、牢固。固定式配
8、电箱、开关箱的下底与地面垂直距离应大于1.3m，小于1.5m，移动式配电箱的下底与地面距离应大于0.6m，小于1.5m。（10） 配电箱、开关箱内工作零线和保护零线端子板应分开设置，工作零线应通过接线端子连接金属性连接。（11） 配电箱、开关箱箱体外涂安全色标，级别标志和统一编号，停电时上锁断电。（12） 配电箱、开关箱金属不带电部分和外壳，底座等必须作保护接零，保护零线应通过接线端子连接或金属性连接。八、配电箱内电器设备的选择。（1） 根据负荷大小选择用电电器。（2） 配电箱内配线必须采用2.5mm2以上绝缘铜导线，导线不允许裸露，漏电保护器接线要正确。（3） 开关电器应完好无损，配置合理，
9、具备可靠的开、关和过载、短路、漏电保护功能，产品合格。（4） 严守一机一闸制度，送点过程为：总配电箱-分配电箱-用电设备（移动配电箱），断电过程与送点过程相反。（5） 总配电箱应装电压表、电流表、总电度表及其他仪表。（6） 刀闸开关只允许用于照明线和容量不大于5.5KW的动力线路，大于5.5KW负荷动力线路必须采用自动开关电器如空气开关等。（7） 配电箱内应粘贴电气系统图，开关电器应表明用电设备。九、用电设备（1） 基本要求： 所有电动机械，手持电动工具均应专人专机负责制，并定期检查，确保设备可靠运行。 所有设备的拆、修时必须断电后方可进行。（2） 手持电动工具： 手持电动工具的漏电保护器，基
10、额定电流不大于15mA，额定漏电动作时间小于0.1秒。 有振动的手持电动工具必须保护接零。 手持电动工具在使用前必须做空载检查，运行正常后方可使用。 手持电动工具的负荷必须采用橡胶软电缆，并不得有接头。（3） 其他电动机械： 平板振动器的负荷线必须采用耐修型的橡胶软电缆。 施工现场使用的空压机、鼓风机外壳必须做保护接零，开关使用空气自动开关。 移动式电气设备和手持电动设备应配好插夹、插头和插座应完好无损，并不得带负荷插接。十、照明：（1） 生活照明：生活照明电压220V，照明灯具：白炽灯或日光灯。（2） 照明灯具安装： 灯具开关应控制相线，灯具内接线必须牢固，使用螺口灯头时，相线应接在与中连片
11、相连的一端，灯头的绝缘外壳不得损伤。 严禁在床上装设开关和插座。十一、安全用电管理：（1） 临时用电操作，必须是专业电工，并有电工操作证。（2） 操作人员必须有齐全的劳保用品，如绝缘鞋、绝缘手套等。（3） 任何电气操作、维修、倒闸、开关必须有两个在场，一人操作，一人监护。（4） 做好断电、送电配电箱上锁，用电警示牌标识工作。（5） 搞好安全用电培训工作，各类用电人员熟练掌握安全用电的基本知识和机械设备的性能。（6） 使用机械设备前认真检查电气设施和保护装置，严禁机械设备带病运行。（7） 搬迁或移动用电设备，必须经电工切断电源，并作妥善处理后进行。 十二、触电急救措施一、设法使触电者迅速脱离电源
12、触电时间越短，对人体造成的伤害越小，使其迅速脱离带电体是救活触电者的首要因素。使触电者脱离带电体的基本原则是动作迅速、方法正确。1、低压触电事故，应采用下列方法：（1）立即拉开附近有关的电源开关或拔出插销，断开电源。（2）附近没有有关的电源开关和插销时，如附近有带有绝缘柄的电工钳或带有干燥木柄的斧头，可用于切断电线，也可用绝缘的物品使触电者与带电体脱离。（3）救护时不能直接用手拉扯触电者的皮肤和鞋。（4）、高压触电事故，应采用下列方法：（5）立即通知有关部门停电。（6）带上绝缘手套，穿上绝缘鞋，用相应的电压等级的绝缘工具按顺序拉开开关。（7）抛掷裸金属线使线路短路接地，促使保护装置动作，以切断电源。（8）要防止触电者脱离电源后摔伤，特别是在高处作业时，应考虑好防摔措施。二、对触电者进行紧急抢救人体触电后，会出现心跳停止、呼吸中断等现象，呈现昏迷状态，这时不应认为是死亡，在设法使触电者迅速脱离电源后，应立即进行紧急抢救。1、解开妨碍触电者呼吸的紧身衣服。2、检查触电者的口腔，清理口腔的粘液、异物、假牙等。 3、立即就地进行口对口人工呼吸、人工胸外按压等紧急抢救。在医务人员到来之前或送往医院途中，决不能无故中断抢救。 4、及时拨叫120救护车或送往医院抢救。
