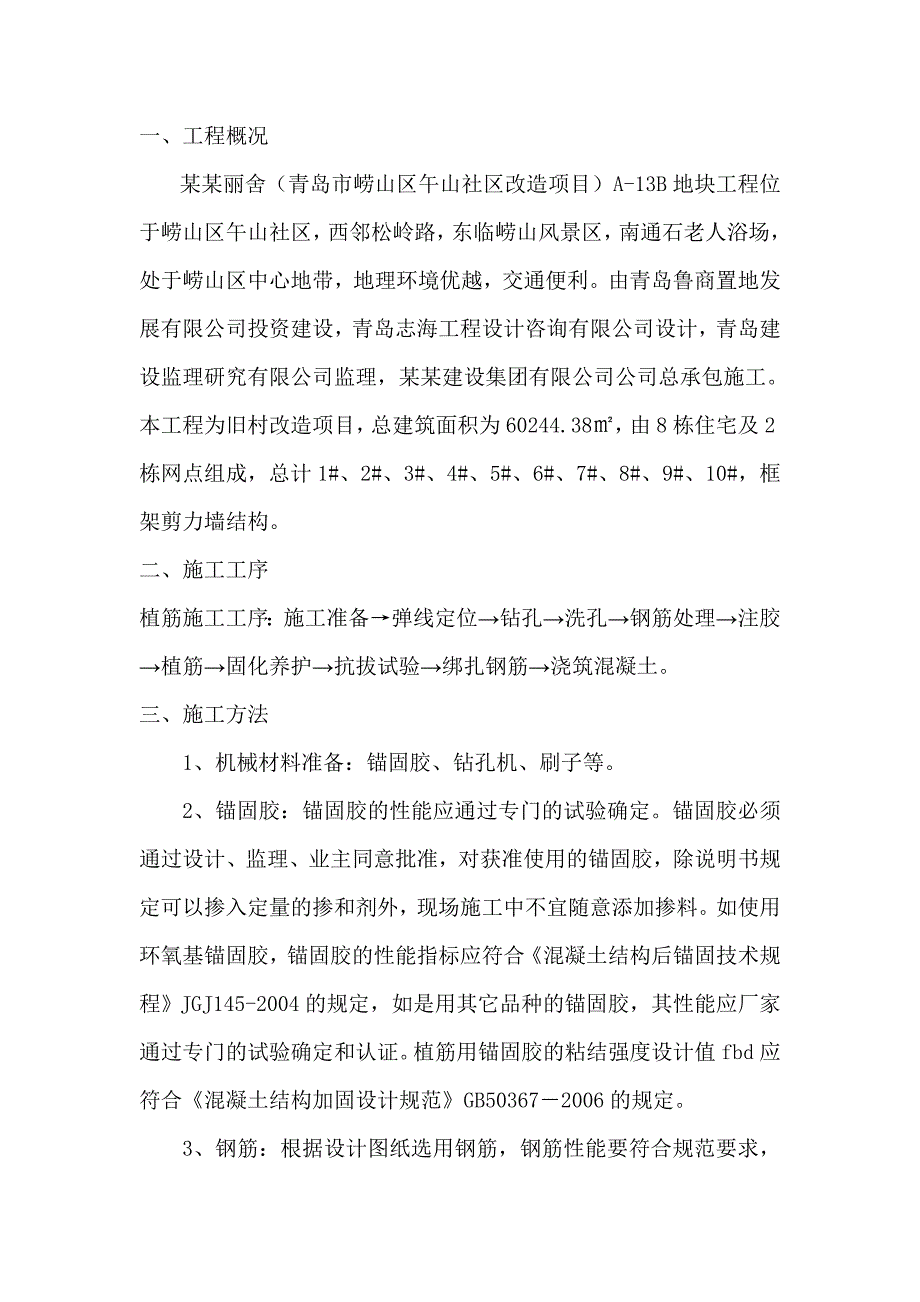

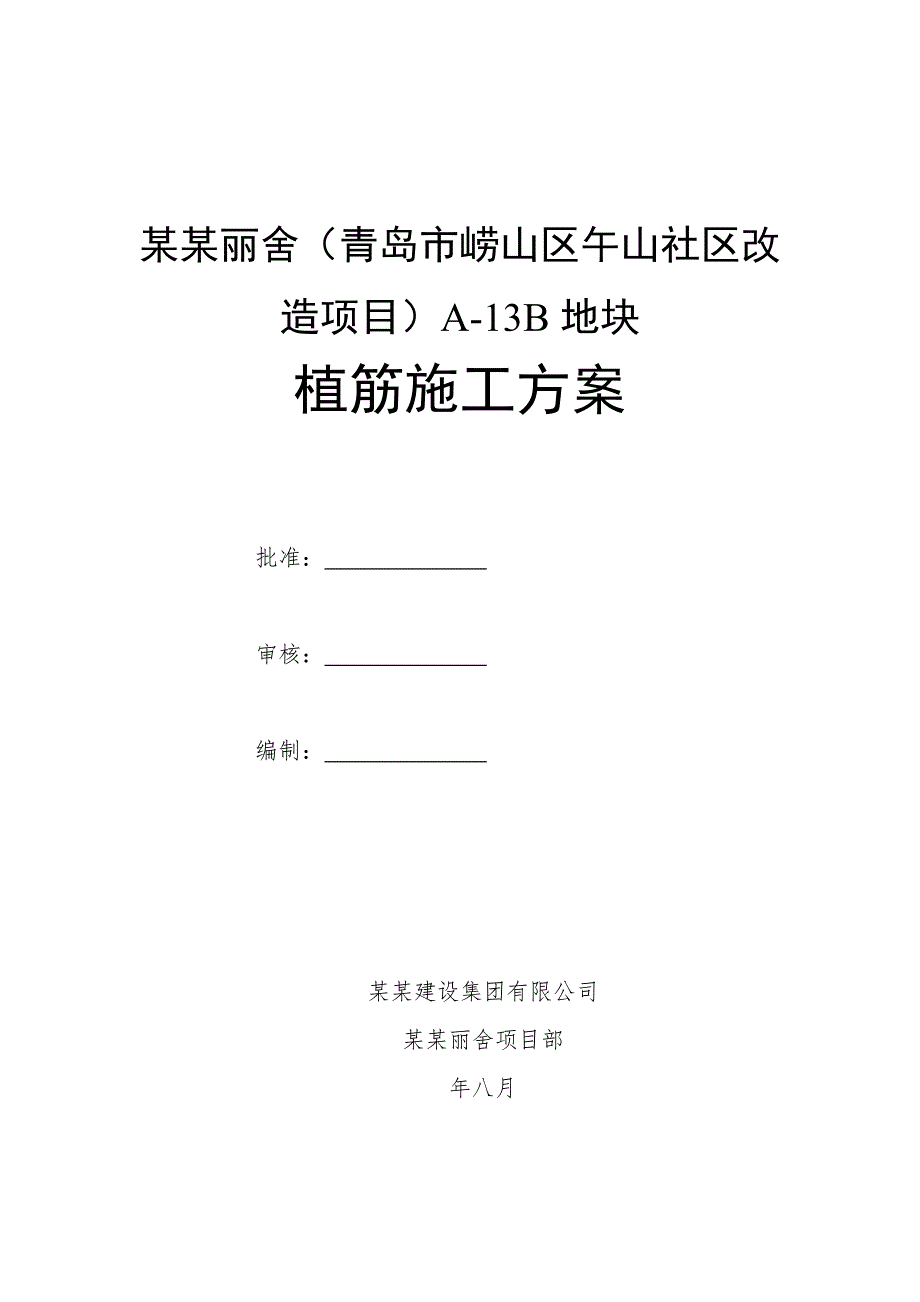

1、某某丽舍（青岛市崂山区午山社区改造项目）A-13B地块植筋施工方案批准： 审核： 编制： 某某建设集团有限公司某某丽舍项目部年八月一、工程概况 某某丽舍（青岛市崂山区午山社区改造项目）A-13B地块工程位于崂山区午山社区，西邻松岭路，东临崂山风景区，南通石老人浴场，处于崂山区中心地带，地理环境优越，交通便利。由青岛鲁商置地发展有限公司投资建设，青岛志海工程设计咨询有限公司设计，青岛建设监理研究有限公司监理，某某建设集团有限公司公司总承包施工。本工程为旧村改造项目，总建筑面积为60244.38，由8栋住宅及2栋网点组成，总计1#、2#、3#、4#、5#、6#、7#、8#、9#、10#，框架剪力墙
2、结构。二、施工工序植筋施工工序：施工准备弹线定位钻孔洗孔钢筋处理注胶植筋固化养护抗拔试验绑扎钢筋浇筑混凝土。三、施工方法1、机械材料准备：锚固胶、钻孔机、刷子等。2、锚固胶：锚固胶的性能应通过专门的试验确定。锚固胶必须通过设计、监理、业主同意批准，对获准使用的锚固胶，除说明书规定可以掺入定量的掺和剂外，现场施工中不宜随意添加掺料。如使用环氧基锚固胶，锚固胶的性能指标应符合混凝土结构后锚固技术规程JGJ 145-2004的规定，如是用其它品种的锚固胶，其性能应厂家通过专门的试验确定和认证。植筋用锚固胶的粘结强度设计值fbd应符合混凝土结构加固设计规范GB503672006的规定。3、钢筋：根据设

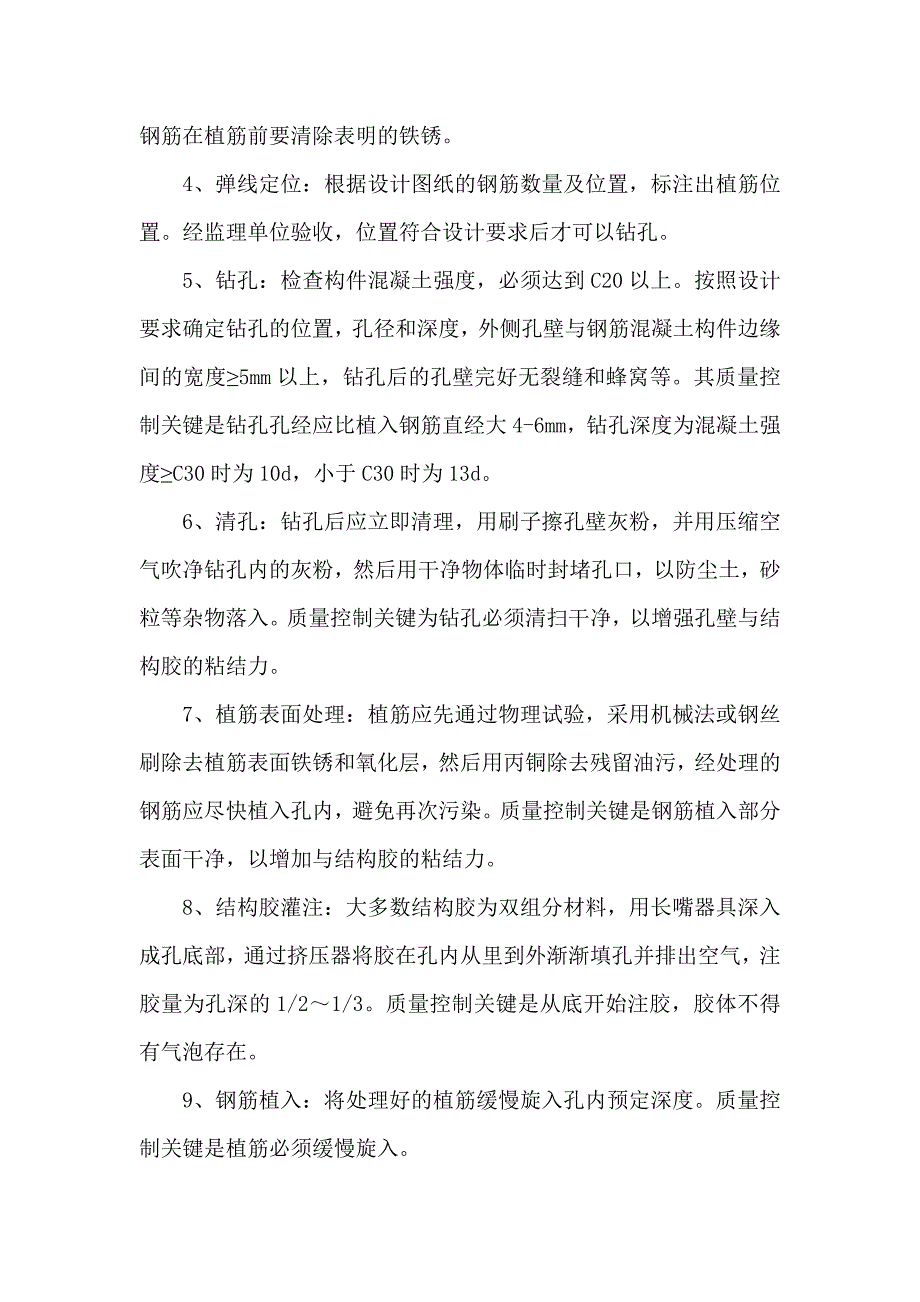

3、计图纸选用钢筋，钢筋性能要符合规范要求，钢筋在植筋前要清除表明的铁锈。4、弹线定位：根据设计图纸的钢筋数量及位置，标注出植筋位置。经监理单位验收，位置符合设计要求后才可以钻孔。5、钻孔：检查构件混凝土强度，必须达到C20以上。按照设计要求确定钻孔的位置，孔径和深度，外侧孔壁与钢筋混凝土构件边缘间的宽度5mm以上，钻孔后的孔壁完好无裂缝和蜂窝等。其质量控制关键是钻孔孔经应比植入钢筋直经大4-6mm，钻孔深度为混凝土强度C30时为10d，小于C30时为13d。6、清孔：钻孔后应立即清理，用刷子擦孔壁灰粉，并用压缩空气吹净钻孔内的灰粉，然后用干净物体临时封堵孔口，以防尘土，砂粒等杂物落入。质量控制关
4、键为钻孔必须清扫干净，以增强孔壁与结构胶的粘结力。7、植筋表面处理：植筋应先通过物理试验，采用机械法或钢丝刷除去植筋表面铁锈和氧化层，然后用丙铜除去残留油污，经处理的钢筋应尽快植入孔内，避免再次污染。质量控制关键是钢筋植入部分表面干净，以增加与结构胶的粘结力。8、结构胶灌注：大多数结构胶为双组分材料，用长嘴器具深入成孔底部，通过挤压器将胶在孔内从里到外渐渐填孔并排出空气，注胶量为孔深的1/21/3。质量控制关键是从底开始注胶，胶体不得有气泡存在。9、钢筋植入：将处理好的植筋缓慢旋入孔内预定深度。质量控制关键是植筋必须缓慢旋入。10、养护固化：已植入孔内的钢筋在常温下养护，直至使用的结构胶到固结
5、的规定时间。其质量控制关键是保证固结时间，中间不得扰动。检测试验：在植筋前，要对所用钢筋及植筋胶进行现场拉拔试验，以确定钢筋及植筋胶是否符合设计要求。方法是：制作与要植筋部位混凝土结构相同强调等级的混凝土试件，按植筋步骤，植入3组钢筋，待植筋胶完全固化后，进行拉拔试验。试验用专用的钢筋测力计，当加力达到钢筋屈服强度时，钢筋出现颈缩现象，继而拉断，这表明钢筋和植筋胶都是合格的。 植筋后进行非破损性拉拔试验，用来检测工作状态的植筋质量，检测的数量是植筋总数的10。检测中，测力计施加的力要小于钢筋的屈服强度，大于设计部门提供的植筋设计锚固力值。公式为：FMFCFYK（FC：测力计施加的力，N/mm2
6、；FYK：钢筋的屈服强度，N/mm2；FM：植筋设计锚固力，N/mm2）。四、注意事项及安全文明施工1、当植筋与新增纵向受拉钢筋搭接时，其搭接接头应相互错开。其纵向受拉搭接长度ll，应根据位于同一连接区段内的钢筋搭接接头面积百分率。按下列公式确定： 注：1)、钢筋搭接接头面积百分率定义按现行国家标准混凝土结构设计规范GB50010的规定采用；2)、当实际搭接接头面积百分率介于表列数值之间时，按线性内插法确定值；3)、对梁类构件，纵向受拉钢筋搭接接头面积百分率不应超过50%。2、钻孔直径，应按下表确定。3、植筋时，其钢筋宜先焊后种植；若有困难而必需后焊，其焊点距基材混凝土表面应大于15d,且应采
7、用冰水浸渍的湿毛巾包裹植筋的根部。4、植筋用胶粘剂的粘结强度设计值fbd应按下表的规定值采用。5、注意天气变化，植筋施工开始前要查看天气预报，要确保在植筋施工期间天气状况良好，不要在阴雨天气施工。楼层内施工，无需考虑天气因素的影响。6、钢筋必须按要求除锈，钢筋表明不能有油渍等杂物。7、植筋所用的锚固胶必须是合格产品，各项性能指标要符合规范要求。8、植筋施工用电要按照项目的用电规程操作，避免违章。9、植筋所用的设备及机具必须按找该设备或机具的操作规程操作，不允许违章操作。10、植筋所用的材料不能到处乱扔污染环境。11、采用植筋锚固时，其锚固部位的原构件混凝土不得有局部缺陷。若有缺陷，应先进行补强或加固处理后再植筋。12、植筋用的胶粘剂必须采用改性环氧类和改性乙烯基酯类（包括改性氨基甲酸酯）的胶粘剂。当植筋的直径大于22mm时，应采用A级胶。
