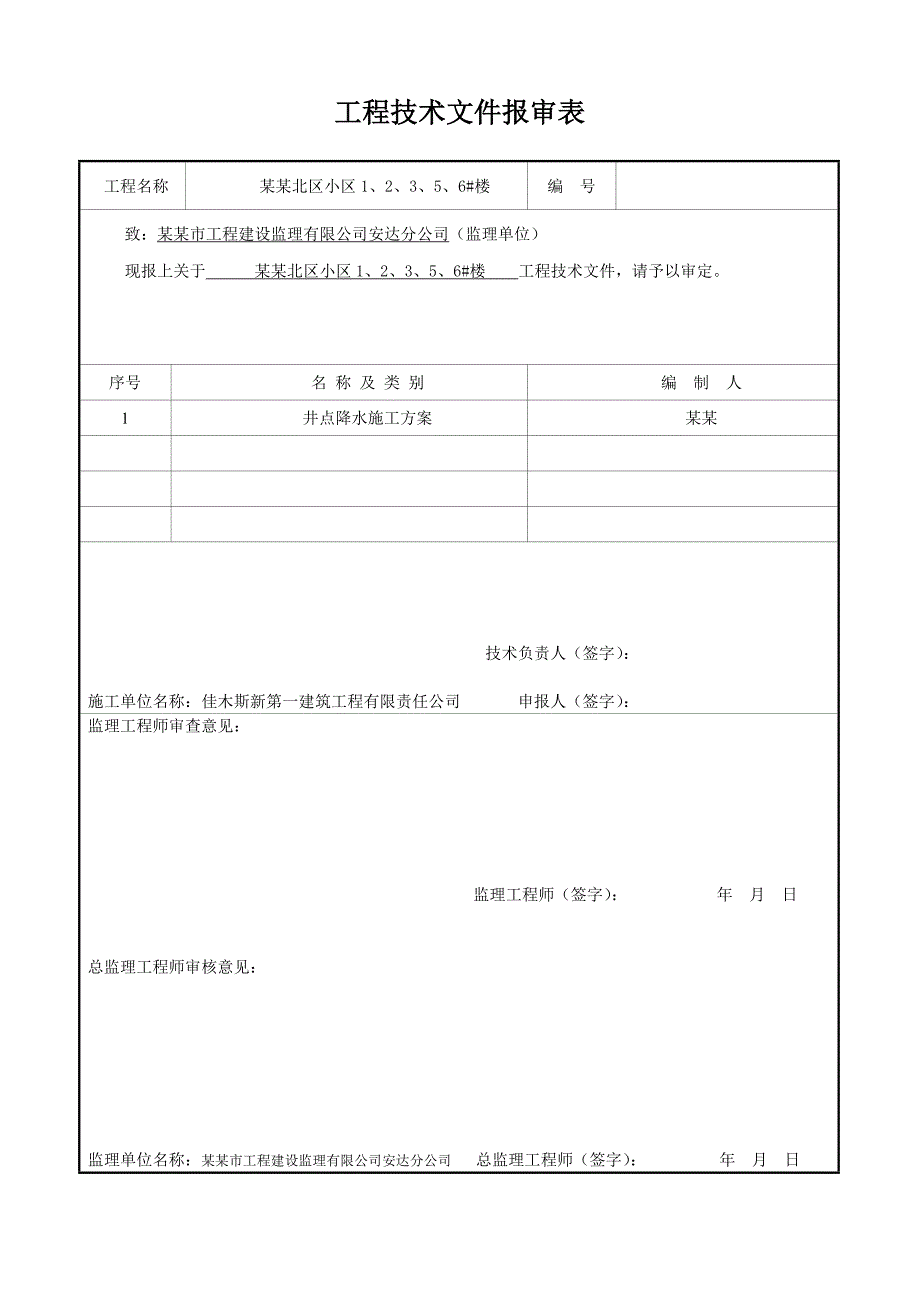

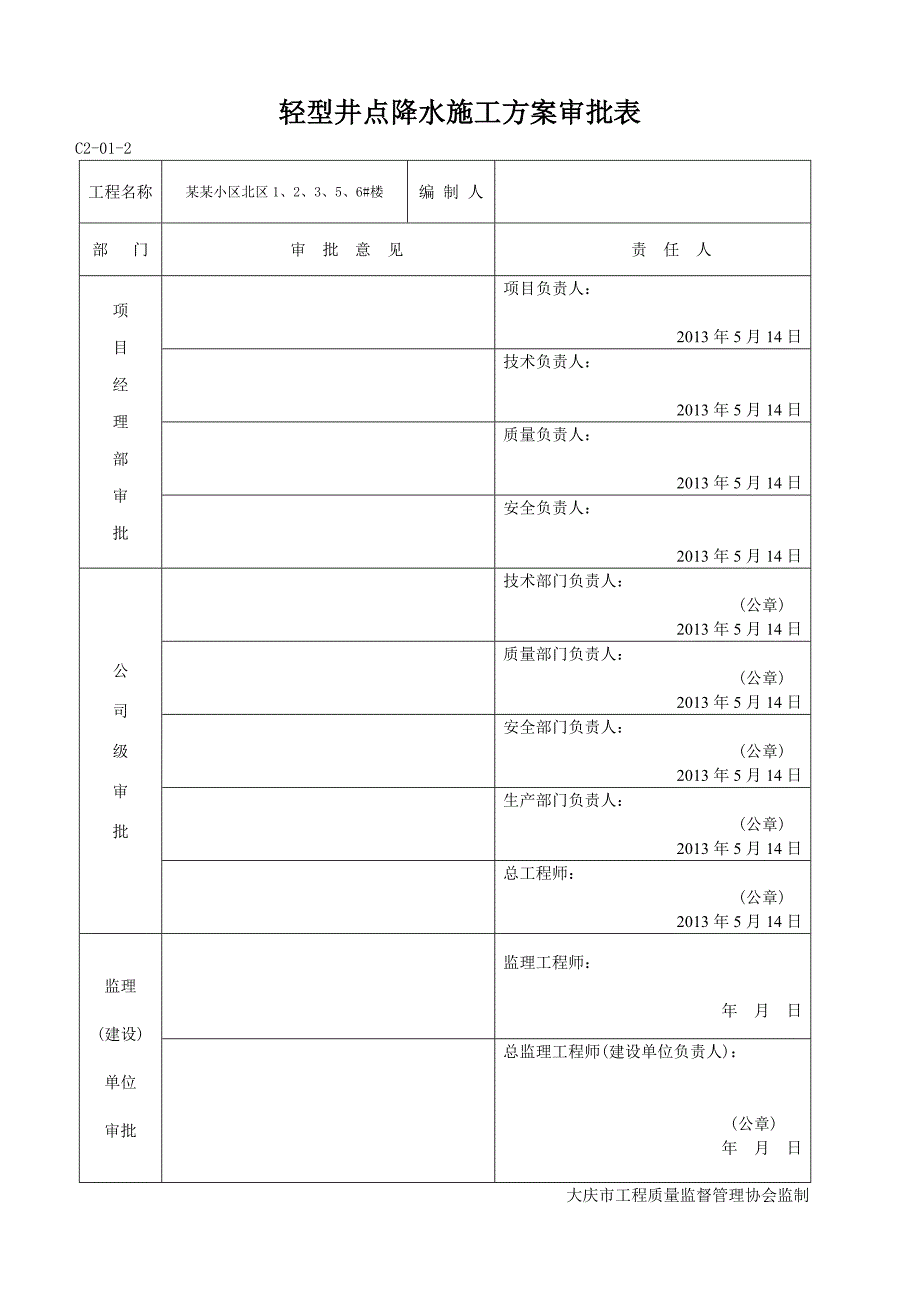

1、 工程名称某某北区小区1、2、3、5、6#楼编 号致：某某市工程建设监理有限公司安达分公司（监理单位）现报上关于 某某北区小区1、2、3、5、6#楼 工程技术文件，请予以审定。序号名 称 及 类 别编 制 人1井点降水施工方案某某技术负责人（签字）：施工单位名称：佳木斯新第一建筑工程有限责任公司 申报人（签字）： 监理工程师审查意见：监理工程师（签字）： 年 月 日总监理工程师审核意见： 监理单位名称：某某市工程建设监理有限公司安达分公司 总监理工程师（签字）： 年 月 日工程技术文件报审表 轻型井点降水施工方案审批表C2-01-2工程名称某某小区北区1、2、3、5、6#楼编 制 人 部 门审

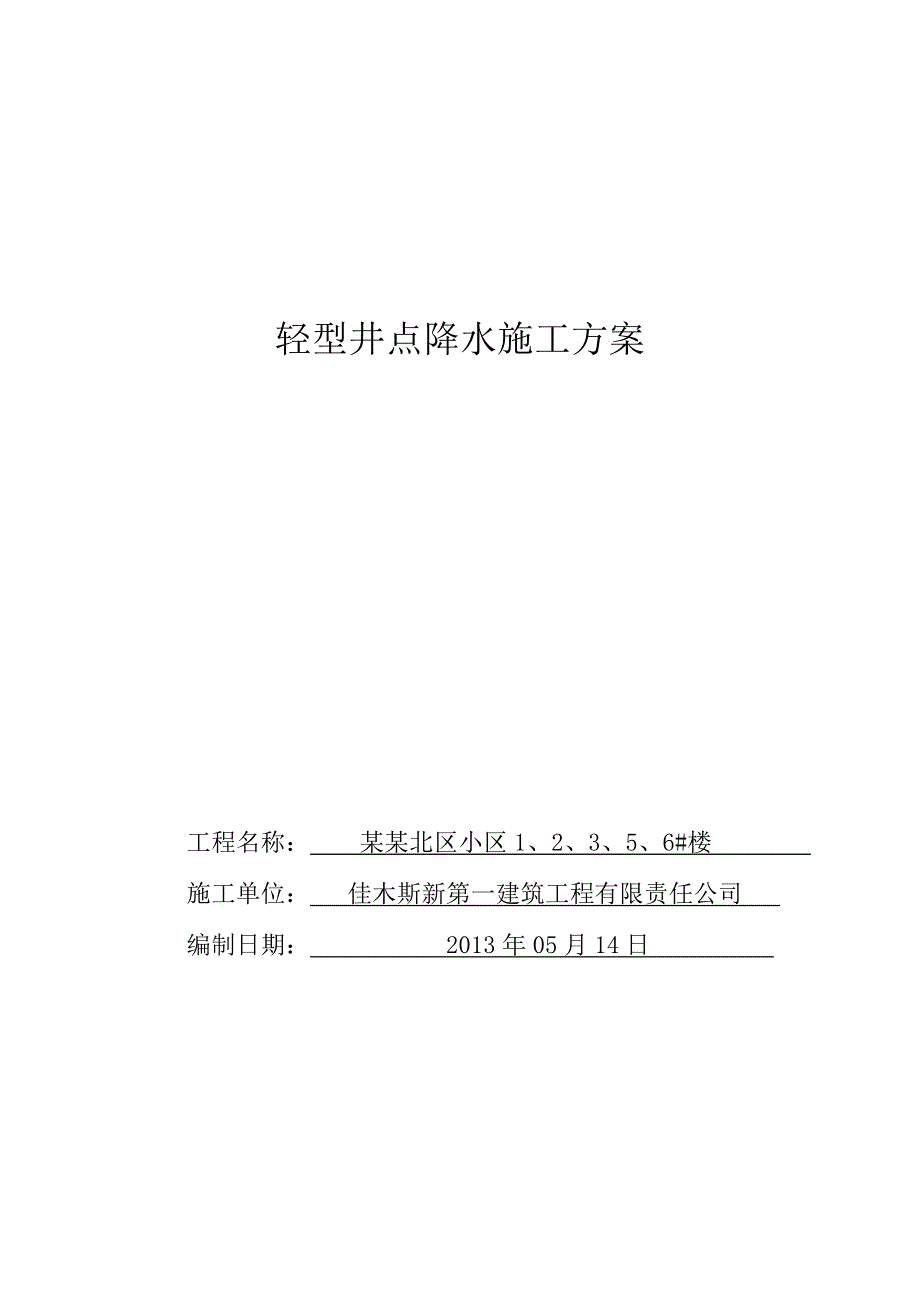

2、 批 意 见责 任 人项目经理部审批项目负责人：2013年5月14日技术负责人：2013年5月14日质量负责人：2013年5月14日安全负责人：2013年5月14日公司级审批技术部门负责人：(公章) 2013年5月14日质量部门负责人：(公章) 2013年5月14日安全部门负责人：(公章) 2013年5月14日 生产部门负责人：(公章) 2013年5月14日总工程师：(公章) 2013年5月14日监理(建设)单位审批监理工程师： 年 月 日总监理工程师(建设单位负责人)：(公章) 年 月 日大庆市工程质量监督管理协会监制轻型井点降水施工方案工程名称： 某某北区小区1、2、3、5、6#楼 施工单
3、位： 佳木斯新第一建筑工程有限责任公司 编制日期： 2013年05月14日 一、编制依据1、勘测单位提供的岩土工程勘察报告2、大连鼎力建筑设计有限公司设计的某某北区小区1、2、3、5、6#楼施工图纸。3、井点降水专项工程技术及质量标准。4、施工现场平面及周围环境实际情况。二、工程概况本工程为某某北区小区1、2、3、5、6#楼，小区北起北环路、南至北横街、西起神牛路、东至牵牛路，由黑龙江省海德宇房地产开发有限责任公司招标筹建,大连鼎力建筑设计有限公司设计，佳木斯新第一建筑安装工程有限责任公司中标承建,1#工程为商住楼，一层为商服和车库，二层为商服，三层至十七层为住宅，总建筑面积为9554.68。
4、长49.5m，宽为24.1m，呈“一”字型，建筑层数为十七层。2#工程为商住楼，一层为商服和车库，二层为商服，三层至十七层为住宅，总建筑面积为13132.8。长60.4m，宽为20.0m，呈“一”字型，建筑层数为十七层。3#工程为商住楼，一层为商服和车库，二层为商服，三层至十七层为住宅，总建筑面积为10072.62。长57.6m，宽为23.8m，呈“一”字型，建筑层数为十七层。5#工程为商住楼，一层为商服和车库，二层为商服，三层至十七层为住宅，总建筑面积为12562.55。长60.0m，宽为14.3m，呈“一”字型，建筑层数为十七层。6#工程为商住楼，一层为商服和车库，二层为商服，三层至十七层
5、为住宅，总建筑面积为 。长 m，宽为 m，呈“”字型，建筑层数为十七层。结合现场实际情况及往年该地段地下水位情况考虑，本工程采用轻型井点降水。三、井点降水布置根据基槽平面尺寸进行井点管布置，考虑到本工程地下涌水量大，为确保工程工期，采用双排井点管降水，井点管采用环形布置，井点管距基槽边缘取1.0m，基槽放坡系数1：0.42。本工程基础设计底标高为-3.5m，根据技术要求降水管的滤管顶端应到0.000m以下-4.0 m左右，以便控制基底水位，利于基础施工。根据基础结构施工图纸，确定本工程基槽的平面尺寸后，根据地质勘察资料确定采用轻型井点降水方案。本工程井点降水将总管设置在自然地面以下-1.5m处
6、，总管距基槽边缘1.0m,并采用环形井点布置，降水管间距为1.2m。具体见井点系统竖向布置图。 轻型井点平面布置图 自然地面-1.5m2000基底标高 1-1剖面 为保障土建工程顺利进行，现场配备备用柴油发电机配合土建工程基础施工，防止停电造成降水停止，降水工期截止到基础土方回填为止。四、井点降水施工方法（一）平整场地 井点管安装前对施工场地进行平整，以便井点管安装。 （二） 井点安装 井点放线定位-安装高压水泵-凿孔安装埋设井点管-布置安装总管-井点管与总管连接-安装抽水设备-试抽与检查-正式投入降水程序。 （三）井点管埋设 1 根据建设单位提供的测量控制点，测量放线确定井点位置，然后在井位
7、先挖一个小土坑，深大约500mm，以便于冲击孔进集水、埋管时灌砂，并用水沟将小坑与集水坑连接，以便排泄多余水。 2 用绞车将简易井架移到井点位置，将套管水枪对准井点位置，启动高压水泵，水压控制在0.40.8MPa,在水枪高压水射流冲击下套管开始下沉，并不断地升降套管与水枪。一般含砂的粘土，按经验，套管落距在1000mm之内，在射水与套管冲切作用下，大约在1015min时间之内，井点管可下沉10m左右，若遇到较厚的纯粘土时，沉管时间要延长，此时可增加高压水泵的压力，以达到加速学管的速度。冲击孔的成孔直径应达到300350mm，保证管壁与井点管之间有一定间隙，以便于填充砂石，冲孔深度应比滤管设计安
8、置深度低500mm以上，以防止冲击套管提升拨出时部分土塌落，并使滤管底部存有足够的砂石。 凿孔冲击管下下移动时应保持垂直，这样才能使井点降水井壁保持垂直，若在凿孔时遇到较大的石块和砖块，会出现倾斜现象，此时成孔的直径也应尽量保持上下一致。 井孔冲击成型后，应拨出冲击管，通过单滑轮，用绳索提起井点管插入井孔，井点管的上端应用木塞塞住，以防砂石或其他杂物进入，并在井点管孔壁之间填灌砂石滤层。该砂石滤层的填充质量直接影响轻型井点降水的效果应注意以下几点： （1）砂石必须采用粗砂，以防止堵塞滤管的网眼。 （2）滤管应放置在井孔的中间，砂石滤层的厚度应在60100mm之间，以提高透水性，并防止土粒渗入滤
9、管堵塞滤管的网眼。填砂厚度要均匀，速度要快，填砂中途不得中断，以防孔壁塌土。 3 砂石滤层的填充高度，至少要超过滤管顶以上10001800mm，一般应填到原地下水位线以上，以保证土层水流上下畅通。 4 井点填砂后，井口以下1.01.5m用粘土封口压实，防止漏气而降低降水效果。 （四）冲洗井管 将1530mm的胶管插入井点管底部进行注水清洗，直到流出清水为止。应逐根进行清洗，避免出现死井。 （五）管路安装 首先沿井占管线外侧，铺设集水毛管，并用胶垫螺栓把干管连接起来，主干管连接水箱水泵，然后拨掉井点管上端的木塞，用胶管与主管连接好，再用10mm铅丝绑好，防止管路不严漏气而降低整个管路的真空度。主
10、管路的流水坡度按坡向泵房5的坡度并用砖将砖将主干管垫好。并做好冬季降水防冻保温。 （六）检查管路 检查集水干管与井点管连接的胶管的各个接头在试抽水时是否有漏气现象，发现这种情况应重新连接或用油腻子堵塞，重新拧紧法兰盘螺栓和胶管的铅丝，直至不漏气为止。在正式运转之前必须进行试抽，以检查抽水设备运转是否正常，管路是否存在漏气现象。在水泵进水管上安装一个真空表，在水泵的出水管上安装一个压力表。为了观测降水深度，是否达到施工组织设计所要求的降水深度，在基坑中心设置一个观测井点，以便于通过观测井点测量水位，并描绘出降水曲线。 在试抽时，应检查整个管网的真空度，应达到550mmHg（73.33kPa），方
11、可正式投入抽水。 （六）抽水 轻型井点管网全部安装完毕后进行试抽。当抽水设备运转一切正常后，整个抽水管路无漏气现象，可以投入正常抽水作业。开机7d后将形成地下降水漏斗，并趋向稳定，土方工程可在降水10d后开挖。 五、 注意事项 1 土方挖掘运输车道不设置井点，这不影响整体降水效果。 2 在正式开工前，由电工及时输用电手续，保证在抽水期间不停电。抽水应连续进行，特别是开始抽水阶段，时停时抽，会导致井点的管的滤网阻塞。同时由于中途长时间停止抽水，造成地下水位上升，会引起土方边坡塌方等事故。 3 轻型井点降水应经常进行检查，其出水规律应先大后小，先浑后清。若出现异常情况，应及时进行检查。 4 在抽水
12、过程中，应经常检查和调节离心泵的出水阀门以控制流水量，当地下水位降到所要求的水位后，要减少出水阀门的出水量，尽量使抽吸与排水保持均匀，达到细水长流。 5 真空度是轻型井点降水能否顺利进行降水的主要技术指数现场设专人经常观测，若抽水过程中发现真空度不足，应立即检查整个抽水系统有无漏气环节，并应及时排除。 6 在抽水过程中，特别是开始抽水时，应检查有无井点管淤塞的死井，可通过管内水流声、管子表面是否潮湿等方法进行检查。如死井数量超过10%，则严重影响降水效果，应及时采取措施，采用高压水反复冲洗处理。 7 在打井点之前应勘测现场，采用洛阳铲凿孔，若发现场内有旧基础、隐性基地等应及早上报。 8 如粘土
