1、目 录一、编制依据21.1有关部门审批的有效施工图21.2现行国家或地方规范、标准、图集2二、工程概况22.1工程总体概况22.2建筑设计概况3三、塔吊选型及布置43.1塔吊选型43.2塔吊布置4四、塔吊基本性能4五、场地及机械设备人员准备4六、塔吊基础设计5七、塔吊安拆施工方法57.1塔吊安装前的准备工作57.2塔吊的安装步骤和使用57.3附着架的安装67.4预防塔吊基础发生不均匀沉降的措施67.5塔式起重机的架设6八、塔吊基础防水、排水措施118.1防水措施118.2排水措施12九、塔吊防雷接地措施129.1根据现场情况拟定以下方案129.2具体做法如下图所示12十、塔吊的操作使用13十一

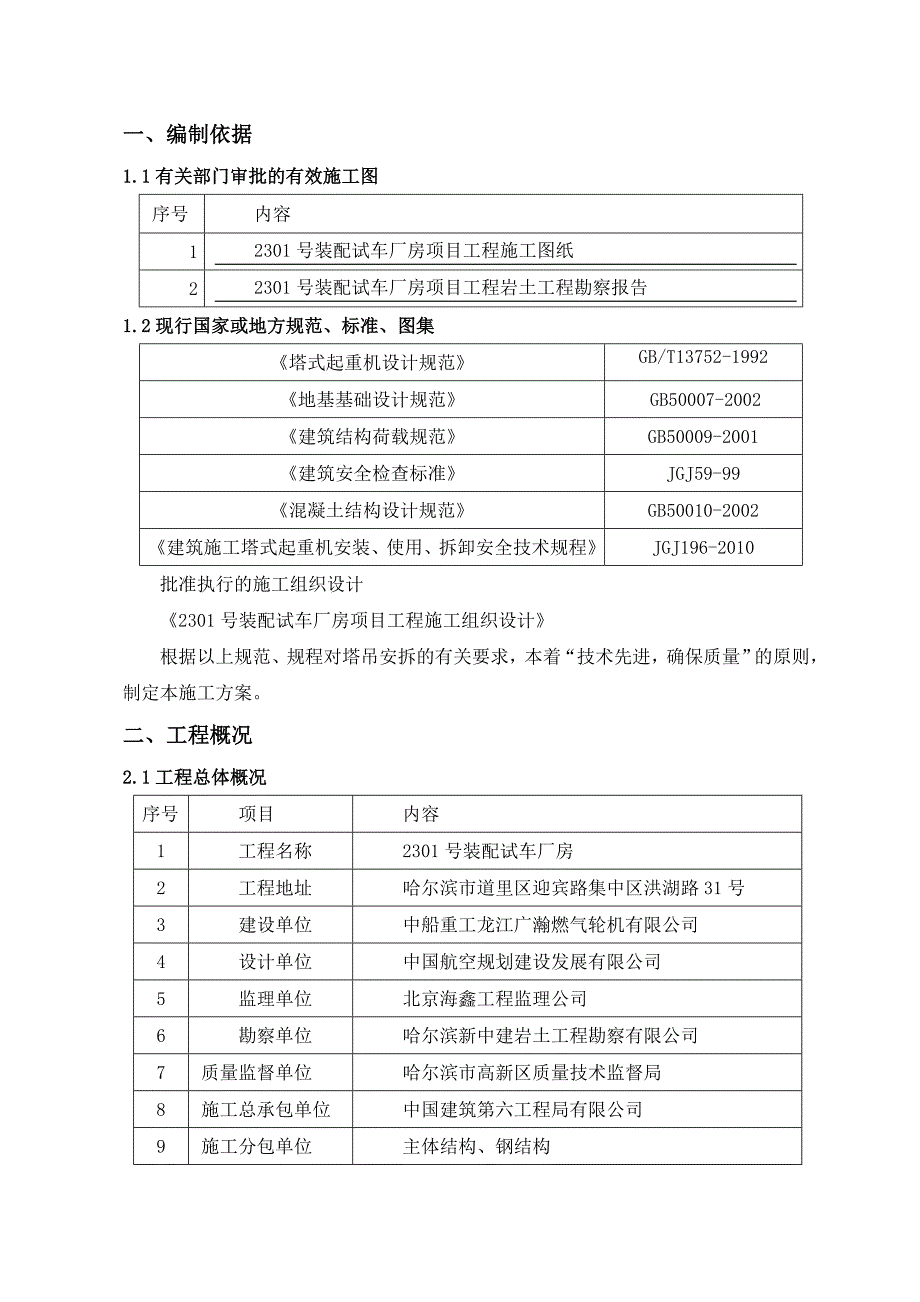

2、、塔吊日常维护与保养13十二、塔吊的沉降、垂直度测定及偏差校正13十三、安全技术措施14十四、塔吊天然基础计算书1514.1QTZ63塔吊天然基础计算1514.2塔吊基础承载力及抗倾翻计算1514.3地基承载力验算1614.4基础受冲切承载力验算1714.5承台配筋计算17一、编制依据 1.1有关部门审批的有效施工图序号内容12301号装配试车厂房项目工程施工图纸22301号装配试车厂房项目工程岩土工程勘察报告1.2现行国家或地方规范、标准、图集塔式起重机设计规范GB/T13752-1992地基基础设计规范GB50007-2002建筑结构荷载规范GB50009-2001建筑安全检查标准JGJ5
3、9-99混凝土结构设计规范GB50010-2002建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ196-2010批准执行的施工组织设计2301号装配试车厂房项目工程施工组织设计根据以上规范、规程对塔吊安拆的有关要求，本着“技术先进，确保质量”的原则，制定本施工方案。二、工程概况2.1工程总体概况 序号项目内容1工程名称2301号装配试车厂房2工程地址哈尔滨市道里区迎宾路集中区洪湖路31号3建设单位中船重工龙江广瀚燃气轮机有限公司4设计单位中国航空规划建设发展有限公司5监理单位北京海鑫工程监理公司6勘察单位哈尔滨新中建岩土工程勘察有限公司7质量监督单位哈尔滨市高新区质量技术监督局8施工总承
4、包单位中国建筑第六工程局有限公司9施工分包单位主体结构、钢结构10资金来源自筹11合同承包范围详见施工图纸及清单12工程结算方式按照协议书约定的合同价款及专用条款约定的合同价款调整内容，进行工程竣工结算13合同质量目标合格2.2建筑设计概况序号项目内 容1建筑功能工业厂房2建筑特点厂房由装配和试车二部分组成，装配和试车间为单层厂房，装配部分南侧设二层附楼，北侧设有局部二层夹层，试车部分设二层附楼。3建筑面积总建筑面积40521（其中，试车部分建筑面积6652，装配部分建筑面积33869）占地面积35930（其中，试车部分建筑面积4500，装配部分占地面积31430）4建筑层数地上1层（局部2层
5、）地下05建筑层高地上部分层高装配部分屋面梁端部下翼缘标高分别为12.00m和17.00m南侧附楼4.50m和4.20m北侧附楼8.40m试车间14.6m、17.7m、19.0m试车间配套用房3.5m6建筑高度0.00绝对标高126.75m室内外高差0.3m基底标高-3.70m最大基坑深度m檐口高度装配部份14.5m、16.5m、19.5；试车间16.2m、19.3m、20.6m；进气塔21.7m、25.7m；排气塔24m、28m、37.5m建筑总高37.5m7建筑平面横轴编号1轴35轴纵轴编号A轴1-X轴横轴轴线距离299m纵轴轴线距离120.4m8建筑防火建筑物耐火等级为二级三、塔吊选型及
6、布置3.1塔吊选型根据施工现场场地条件及周围环境情况，本工程采用2台QTZ-63型塔式起重机。3.2塔吊布置本工程的塔吊具体布置位置详见附图。四、塔吊基本性能本工程所选用的各型号塔吊基本性能参数详见各塔吊说明书。五、场地及机械设备人员准备5.1在塔基周围，清理出场地，场地要求平整，无障碍物。5.2留出塔吊进出堆放场地及吊车、汽车进出通道，路基必须压实、平整。5.3塔吊安拆范围上空所有临时施工电线必须拆除或改道。5.4机械设备准备：汽车吊一台，电工、钳工工具，钢丝绳一套，U型环若干，水准仪、经纬仪各一台，万用表和钢管尺各一只。5.5塔吊安拆必须由有资质证明的专业单位进行安拆；安拆人员必须持证操作
7、。六、塔吊基础设计本工程塔吊基础采用钢筋混凝土基础，塔吊基础混凝土标号选用C30商品混凝土，钢筋选用25、8两种型号钢筋。基础面应平整光洁。（基础配筋见附图）七、塔吊安拆施工方法7.1塔吊安装前的准备工作1、在地基周围清理出一切障碍物。2、配合适应塔吊安装的汽车吊。3、准备一定数量的枕木，钢丝绳，绳扣，铁丝及尼龙绳等常用工具。4、配备一定数量的工作人员，并持有特殊工种操作证，其中塔吊司机1人，指挥1人，安装人员4人。7.2塔吊的安装步骤和使用1、按塔吊使用说明书，安装安装时先将埋入基础的地脚螺栓较正，基脚槽钢下用高强度水泥沙浆抹平，调好水平。安装好一节标准节，用螺杆四角固定。2、在地面将爬升机
8、构组装成一体，然后将爬升机构吊起套在标准节外面并固定好再安装回转总成及塔顶。在地面拼装好平衡臂及拉杆，将平衡臂吊起与上支座用销固定完毕后，然后安装后拉杆，再吊起一块平衡重块，放在尾部第三个位置上，再吊装驾驶室，接好所用电线。在拼装好吊臂及拉杆，吊起吊臂总成，安装在支座上，用销铀固定，安装好拉杆然后将其余平衡重块安放在固定位置上，接好电线，穿好钢丝绳，调试好各机电设备以及各种安全保护装置，将塔身升高使用。3、该塔吊采用连墙杆与剪力墙或梁固定的方式搭设。安装前必须进行安全技术交底。塔吊安装好后经验收合格后使用。塔吊司机和塔吊指挥必须持证上岗。4、严格按塔吊出厂说明书的要求浇筑砼和埋设塔基连接件，及
9、固定螺栓。5、塔吊单独设分配电箱，做到严格按规范要求做好接地，接地从塔吊基础桩配筋中接入。6、塔吊做到保险，限位齐全，且有效，灵敏。7、塔吊司机与塔吊地面指挥用对讲机联络。8、严格遵守“十不吊”规定。9、塔吊在安装，使用过程中严格遵守安全操作规程，对机械性和电器线路做到经常检查，确保安全使用。10、塔吊做到专人操作，保养，严禁无证人员操作。11、塔吊附墙杆严格按有关规范，标准设置预埋件和焊接。7.3附着架的安装本工程1#塔吊单体工程高度超过塔身的自由高度，所以必须安装附着装置，以确保塔吊稳定。安装时应事先在建筑物需附着高度位置埋好预埋件，通过调整调节螺杆（正反扣），可以调节塔身的垂直度，使其达
10、到安装精度的要求，然后将调节螺栓用螺母紧死。附着架的夹角一般为4560，如下图所示：QTZ40附着间距第一道距基础面20M;以上间距18M；臂根铰点距最顶一道附着18M ；QTZ63附着间距第一道距基础面27.5M;以上间距20M；臂根铰点距最顶一道附着18M ；7.4预防塔吊基础发生不均匀沉降的措施1、塔吊基础座落的持力层必须满足设计要求。2、塔吊基础的底面标高必须低于拟建工程基槽底标高。3、严禁塔吊超载作业。7.5塔式起重机的架设1、本机特点：1）自升架设系统采用油压顶升设备，先进、安全、可靠、塔机架设高度可随建筑物的增加而变化。2）起重臂双吊点，三角形截面结构，轻、刚度好、美观。3）塔身
11、由下固定和标准节组成，标准节规格1.41.42.4m，轻巧，互换性能好，装拆方便。4）本机具 有三种起升速度，能满足重载慢速就位，轻载快速落钩的要求。5）回转机机构采液力联轴器和齿轮减速器，传动比较大，结构紧凑，传动平稳。6）塔式起重机架设的安全操作规程7）了解现场土质情况，清除周围障碍物。8）根据施工要求，确定安装位置，如需附着，应使塔身中心线与建筑的距离控制在35m之间。9）现浇钢筋混凝土基础和预制压重块，待达到强度方可使用，与基础块接触的地面耐力不小于20吨平方米。10）清理塔机零部件，配件是否齐全、完好。11）用25t的汽车吊装。12）塔机的架设应有专人指挥、检查，在架设前应对驱动机构
12、和安全装置全面检查，确认架设机构一切处于正常状态后方可架设。13）架设时，风力不超过4级，使用电压应稳定，不超过5。14）在竖起或放下塔身时，机身下边不准站人，附近严禁非工作人员停留观望。2、安装程序（1）将钢十字梁放置在塔机基础上，将基础节基础节吊装在十字梁上，并用高强螺栓连接。（2）安装4根斜撑。（3）在基础节上，在吊装两个塔身标准节，用高强螺栓紧固。（4）紧固底节及标准节之间的高强螺栓，然后用经纬仪校准塔身的垂直度（两个方向），要以塔身基准垫十字底梁，使垂直度偏差4:1000，调整好后，将底梁紧固。（5）将顶提升套架在地面安装好后，吊起套装在塔身外，套装时应注意顶升油缸应位于标准节踏步一
13、侧。（6）调整好顶升套架中滑块与弦杆的间隙后，将上下支座连同后转支撑、回转机构及平台放在塔身之上临时接通液压顶升系统，将顶升套架顶起，使套架上顶面与下支座下平面接触后再高150mm-200mm。再将顶升套架上顶面的四个法兰紧固与下支座牛腿上，然后再进一步调整好顶升套架16个滑块与截身标准节主弦杆的间隙（2-3m）。放松液压缸，使下支撑顶升套架落下。（7）吊装回转塔身（含司机室）（8）吊装平衡臂和塔顶：在地面将平衡臂拼装好，安装好起升机构和平衡臂拉杆，将起升高度限位器调整好，以防损坏限位器，在检查制动器是否安全可靠。将平衡臂拉杆上半组预先安装与塔顶铰点上，安装就位后再讲平衡臂吊装到位与塔身接好，
14、平衡臂拉杆与塔顶铰接好，吊装两块平衡重。（9）吊装起重臂：在地面组装好起重臂，再安装好牵引小车，张拉牵引钢丝绳，接好电缆，起重臂拉杆，起重臂拉杆装在起重臂上弦杆上，端部用铁丝扎牢。水平整体起吊，到位后用销轴将起重臂根部与回转塔身铰接连接好，然后将起升钢丝绳经塔顶安装滑轮引出、固定在起重臂拉杆端部，卸下铁丝慢速启动起升机构，将拉杆慢慢拉向塔顶。同时安装吊车，将起重臂升起10-20角，立即用销轴将拉杆与塔顶连接。（10）将所有平衡重吊装就位。（11）整机电器接线；接地面总电源；装吊钩；整机调试，试运转。（13）液压站的吊装：将液压站吊起，放在外套的工作台上，接通油缸管路和电机临时电源，开机将外套架顶起，拔出定位锁销后落下，使下转在塔身上，用M24260螺栓联接。（14）塔帽吊装吊装前先在地面组装，将起重臂拉杆、的连接架和第一节拉杆安装在塔帽上，然后吊起用40156的销轴与上转台联接。（15）平衡臂吊装吊装前将起升机用M20156螺栓固定在平衡臂后端将第二节平衡臂吊点处，将配电箱固定好然后平衡臂吊起，用40156销轴与上转台横梁相连，在将两节拉杆连接起来慢慢放平，使拉杆处于紧状态。（16）起重臂的吊装
