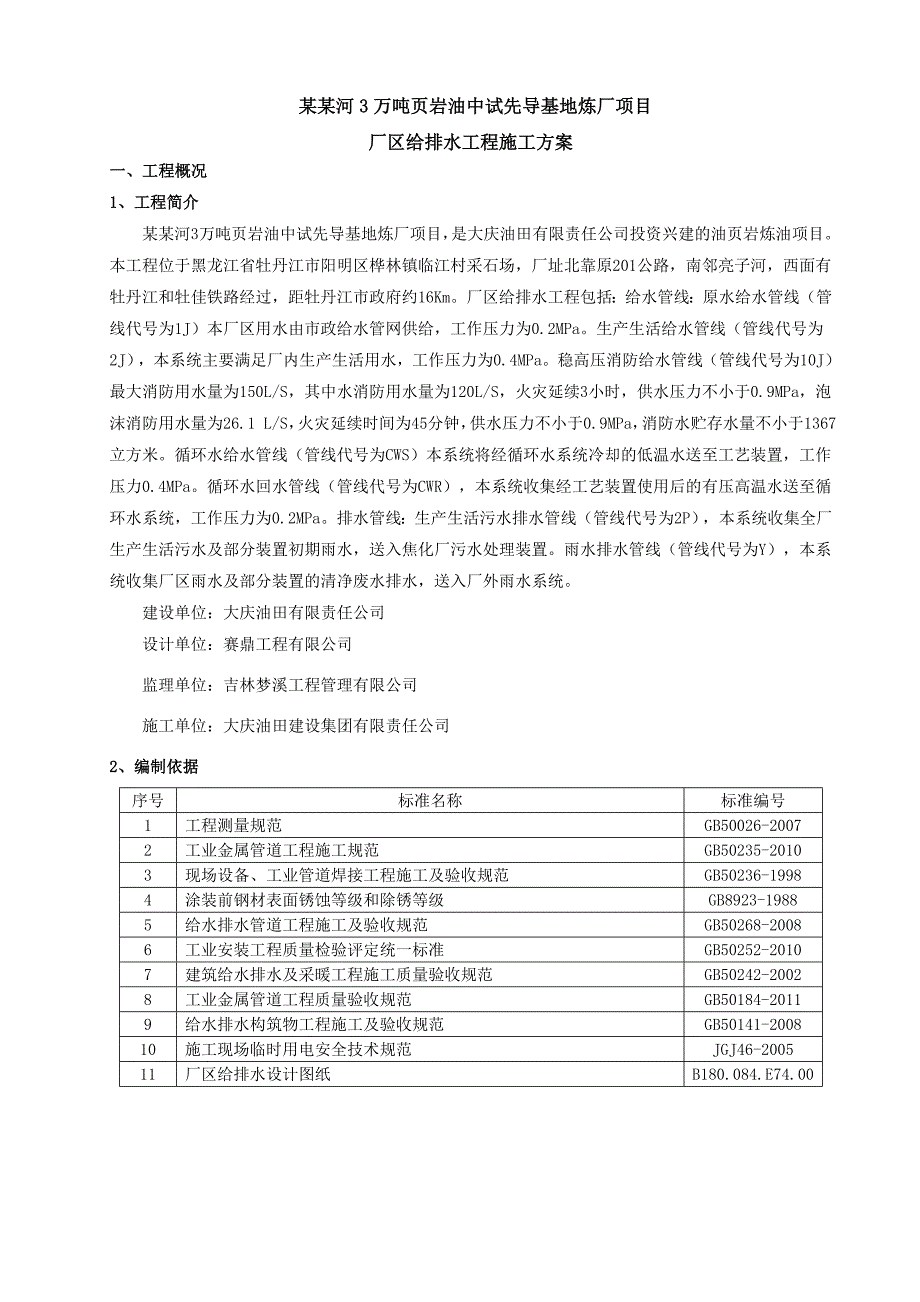

1、 某某河3万吨页岩油中试先导基地炼厂项目厂区给排水工程施工方案一、工程概况1、工程简介某某河3万吨页岩油中试先导基地炼厂项目，是大庆油田有限责任公司投资兴建的油页岩炼油项目。本工程位于黑龙江省牡丹江市阳明区桦林镇临江村采石场，厂址北靠原201公路，南邻亮子河，西面有牡丹江和牡佳铁路经过，距牡丹江市政府约16Km。厂区给排水工程包括：给水管线：原水给水管线（管线代号为1J）本厂区用水由市政给水管网供给，工作压力为0.2MPa。生产生活给水管线（管线代号为2J），本系统主要满足厂内生产生活用水，工作压力为0.4MPa。稳高压消防给水管线（管线代号为10J）最大消防用水量为150L/S，其中水消防用
2、水量为120L/S，火灾延续3小时，供水压力不小于0.9MPa，泡沫消防用水量为26.1 L/S，火灾延续时间为45分钟，供水压力不小于0.9MPa，消防水贮存水量不小于1367立方米。循环水给水管线（管线代号为CWS）本系统将经循环水系统冷却的低温水送至工艺装置，工作压力0.4MPa。循环水回水管线（管线代号为CWR），本系统收集经工艺装置使用后的有压高温水送至循环水系统，工作压力为0.2MPa。排水管线：生产生活污水排水管线（管线代号为2P），本系统收集全厂生产生活污水及部分装置初期雨水，送入焦化厂污水处理装置。雨水排水管线（管线代号为Y），本系统收集厂区雨水及部分装置的清净废水排水，送入
3、厂外雨水系统。建设单位：大庆油田有限责任公司设计单位：赛鼎工程有限公司监理单位：吉林梦溪工程管理有限公司施工单位：大庆油田建设集团有限责任公司2、编制依据序号标准名称标准编号1工程测量规范GB50026-20072工业金属管道工程施工规范GB50235-20103现场设备、工业管道焊接工程施工及验收规范GB50236-19984涂装前钢材表面锈蚀等级和除锈等级GB8923-19885给水排水管道工程施工及验收规范GB50268-20086工业安装工程质量检验评定统一标准 GB50252-20107建筑给水排水及采暖工程施工质量验收规范GB50242-20028工业金属管道工程质量验收规范GB5

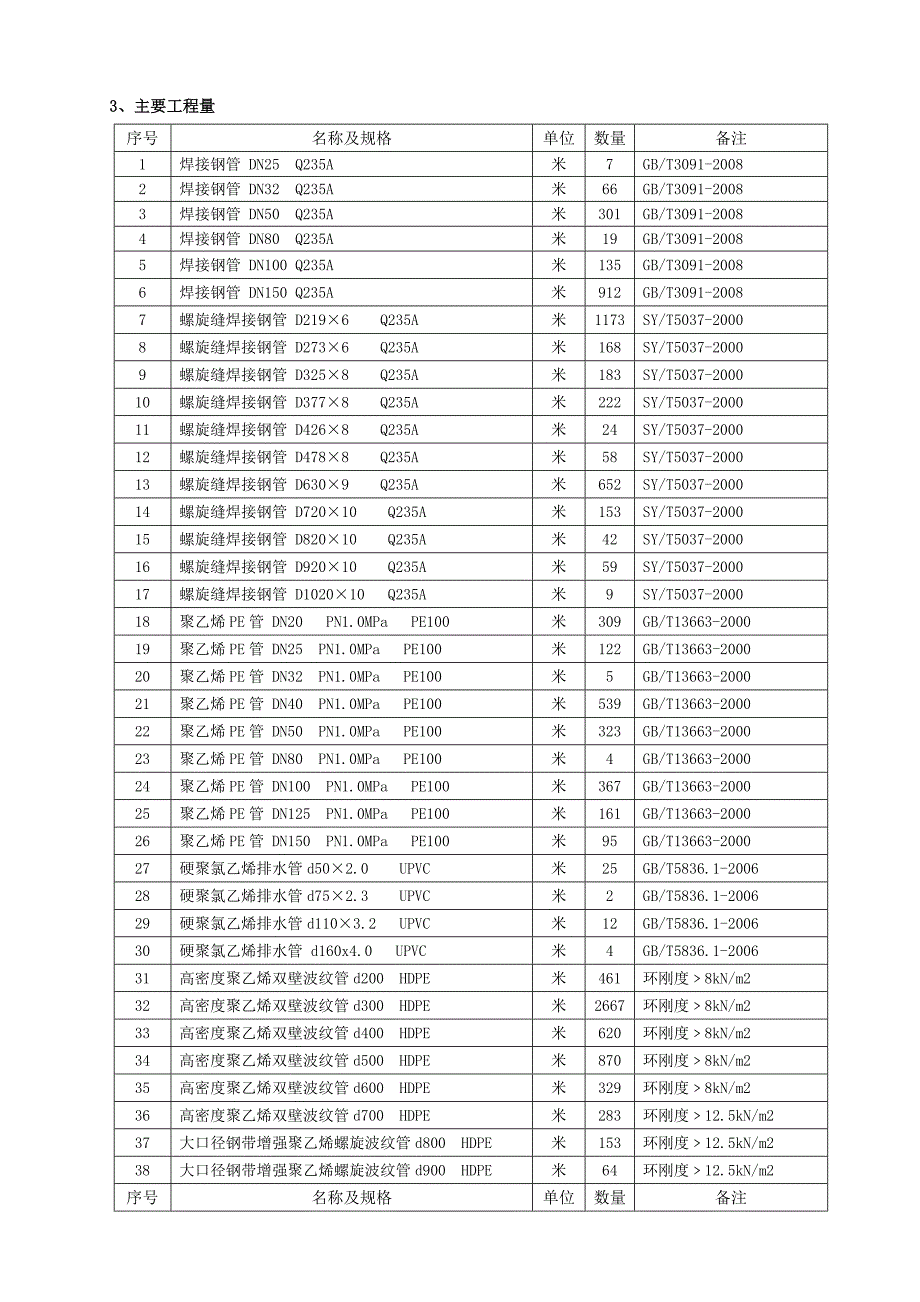

4、0184-20119给水排水构筑物工程施工及验收规范GB50141-200810施工现场临时用电安全技术规范JGJ46-200511厂区给排水设计图纸B180.084.E74.003、主要工程量序号名称及规格单位数量备注1焊接钢管 DN25 Q235A米7GB/T3091-20082焊接钢管 DN32 Q235A米66GB/T3091-20083焊接钢管 DN50 Q235A米301GB/T3091-20084焊接钢管 DN80 Q235A米19GB/T3091-20085焊接钢管 DN100 Q235A米135GB/T3091-20086焊接钢管 DN150 Q235A米912GB/T309
5、1-20087螺旋缝焊接钢管 D2196 Q235A米1173SY/T5037-20008螺旋缝焊接钢管 D2736 Q235A米168SY/T5037-20009螺旋缝焊接钢管 D3258 Q235A米183SY/T5037-200010螺旋缝焊接钢管 D3778 Q235A米222SY/T5037-200011螺旋缝焊接钢管 D4268 Q235A米24SY/T5037-200012螺旋缝焊接钢管 D4788 Q235A米58SY/T5037-200013螺旋缝焊接钢管 D6309 Q235A米652SY/T5037-200014螺旋缝焊接钢管 D72010 Q235A米153SY/T50
6、37-200015螺旋缝焊接钢管 D82010 Q235A米42SY/T5037-200016螺旋缝焊接钢管 D92010 Q235A米59SY/T5037-200017螺旋缝焊接钢管 D102010 Q235A米9SY/T5037-200018聚乙烯PE管 DN20 PN1.0MPa PE100米309GB/T13663-200019聚乙烯PE管 DN25 PN1.0MPa PE100米122GB/T13663-200020聚乙烯PE管 DN32 PN1.0MPa PE100米5GB/T13663-200021聚乙烯PE管 DN40 PN1.0MPa PE100米539GB/T13663-2
7、00022聚乙烯PE管 DN50 PN1.0MPa PE100米323GB/T13663-200023聚乙烯PE管 DN80 PN1.0MPa PE100米4GB/T13663-200024聚乙烯PE管 DN100 PN1.0MPa PE100米367GB/T13663-200025聚乙烯PE管 DN125 PN1.0MPa PE100米161GB/T13663-200026聚乙烯PE管 DN150 PN1.0MPa PE100米95GB/T13663-200027硬聚氯乙烯排水管d502.0 UPVC米25GB/T5836.1-200628硬聚氯乙烯排水管d752.3 UPVC米2GB/T5
8、836.1-200629硬聚氯乙烯排水管d1103.2 UPVC米12GB/T5836.1-200630硬聚氯乙烯排水管 d160x4.0 UPVC米4GB/T5836.1-200631高密度聚乙烯双壁波纹管d200 HDPE米461环刚度8kN/m232高密度聚乙烯双壁波纹管d300 HDPE米2667环刚度8kN/m233高密度聚乙烯双壁波纹管d400 HDPE米620环刚度8kN/m234高密度聚乙烯双壁波纹管d500 HDPE米870环刚度8kN/m235高密度聚乙烯双壁波纹管d600 HDPE米329环刚度8kN/m236高密度聚乙烯双壁波纹管d700 HDPE米283环刚度12.5

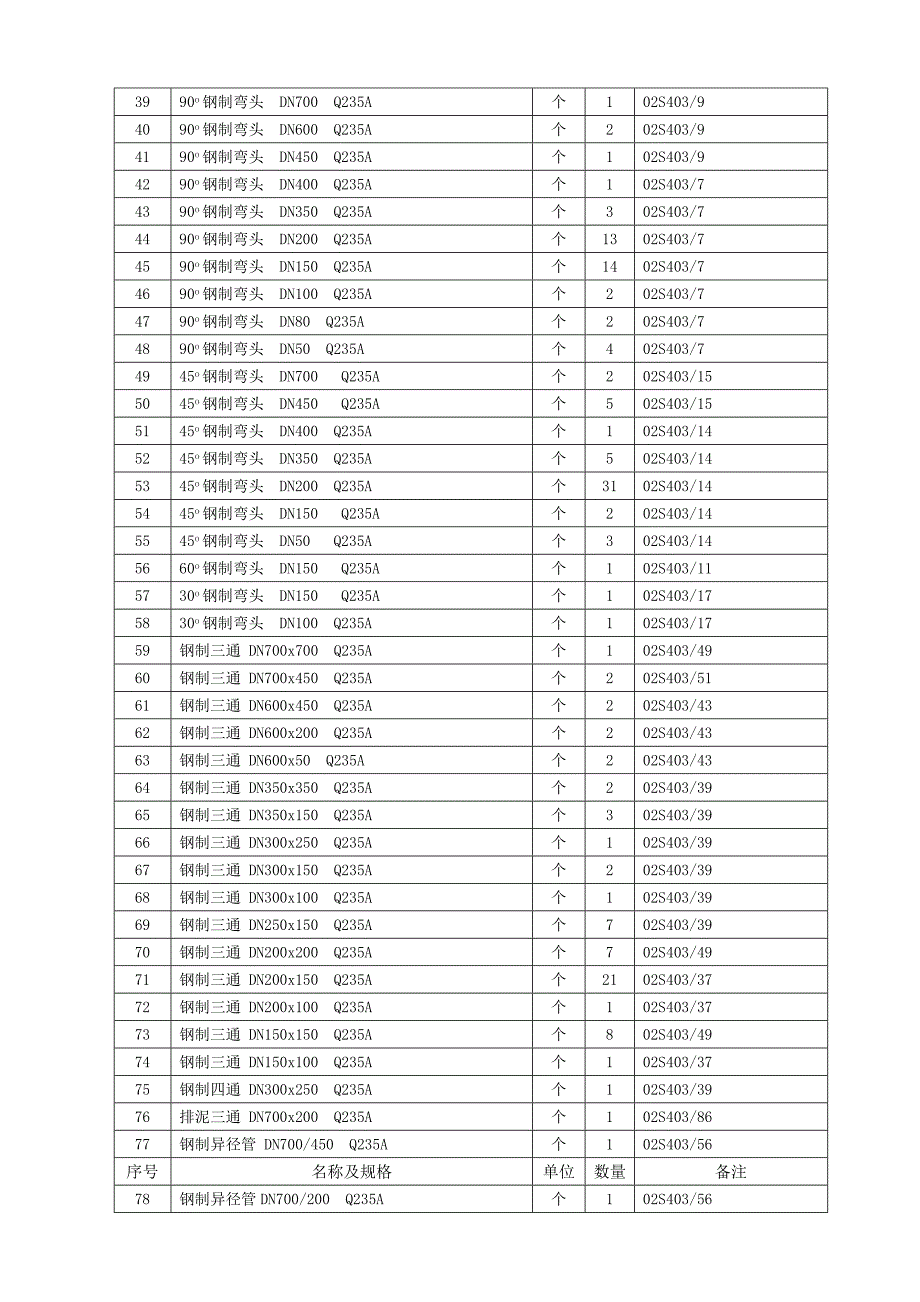

9、kN/m237大口径钢带增强聚乙烯螺旋波纹管d800 HDPE米153环刚度12.5kN/m238大口径钢带增强聚乙烯螺旋波纹管d900 HDPE米64环刚度12.5kN/m2序号名称及规格单位数量备注3990o钢制弯头 DN700 Q235A个102S403/94090o钢制弯头 DN600 Q235A个202S403/94190o钢制弯头 DN450 Q235A个102S403/94290o钢制弯头 DN400 Q235A个102S403/74390o钢制弯头 DN350 Q235A 个302S403/74490o钢制弯头 DN200 Q235A个1302S403/74590o钢制弯头 D
10、N150 Q235A个1402S403/74690o钢制弯头 DN100 Q235A个202S403/74790o钢制弯头 DN80 Q235A个202S403/74890o钢制弯头 DN50 Q235A个402S403/74945o钢制弯头 DN700 Q235A个202S403/155045o钢制弯头 DN450 Q235A个502S403/155145o钢制弯头 DN400 Q235A个102S403/145245o钢制弯头 DN350 Q235A个502S403/145345o钢制弯头 DN200 Q235A个3102S403/145445o钢制弯头 DN150 Q235A个202S4
11、03/145545o钢制弯头 DN50 Q235A个302S403/145660o钢制弯头 DN150 Q235A个102S403/115730o钢制弯头 DN150 Q235A个102S403/175830o钢制弯头 DN100 Q235A个102S403/1759钢制三通 DN700x700 Q235A 个102S403/4960钢制三通 DN700x450 Q235A个202S403/5161钢制三通 DN600x450 Q235A个202S403/4362钢制三通 DN600x200 Q235A个202S403/4363钢制三通 DN600x50 Q235A个202S403/4364钢
