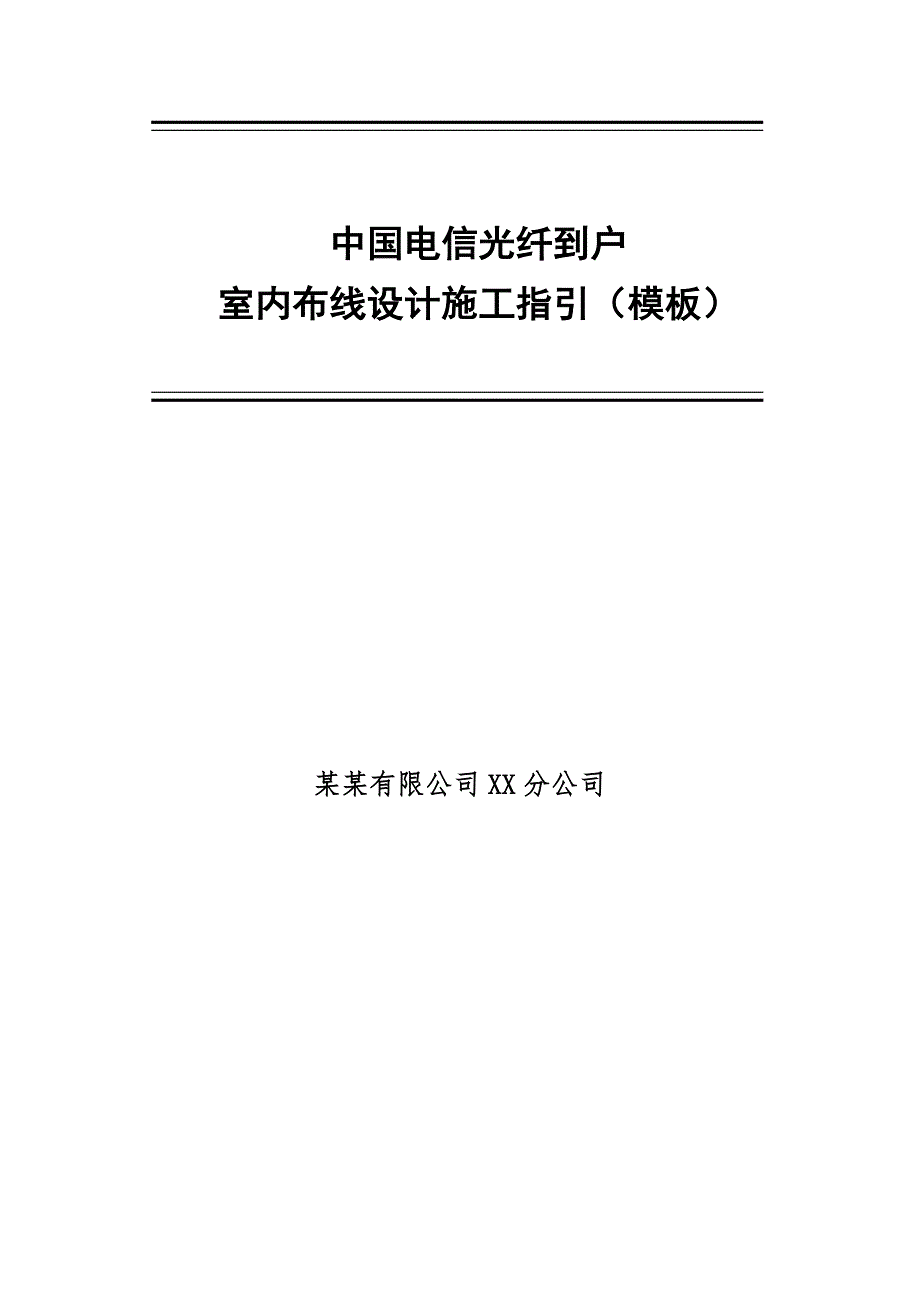

中国电信光纤到户室内布线设计施工指引(模板) .doc_第1页
第1页 / 共11页

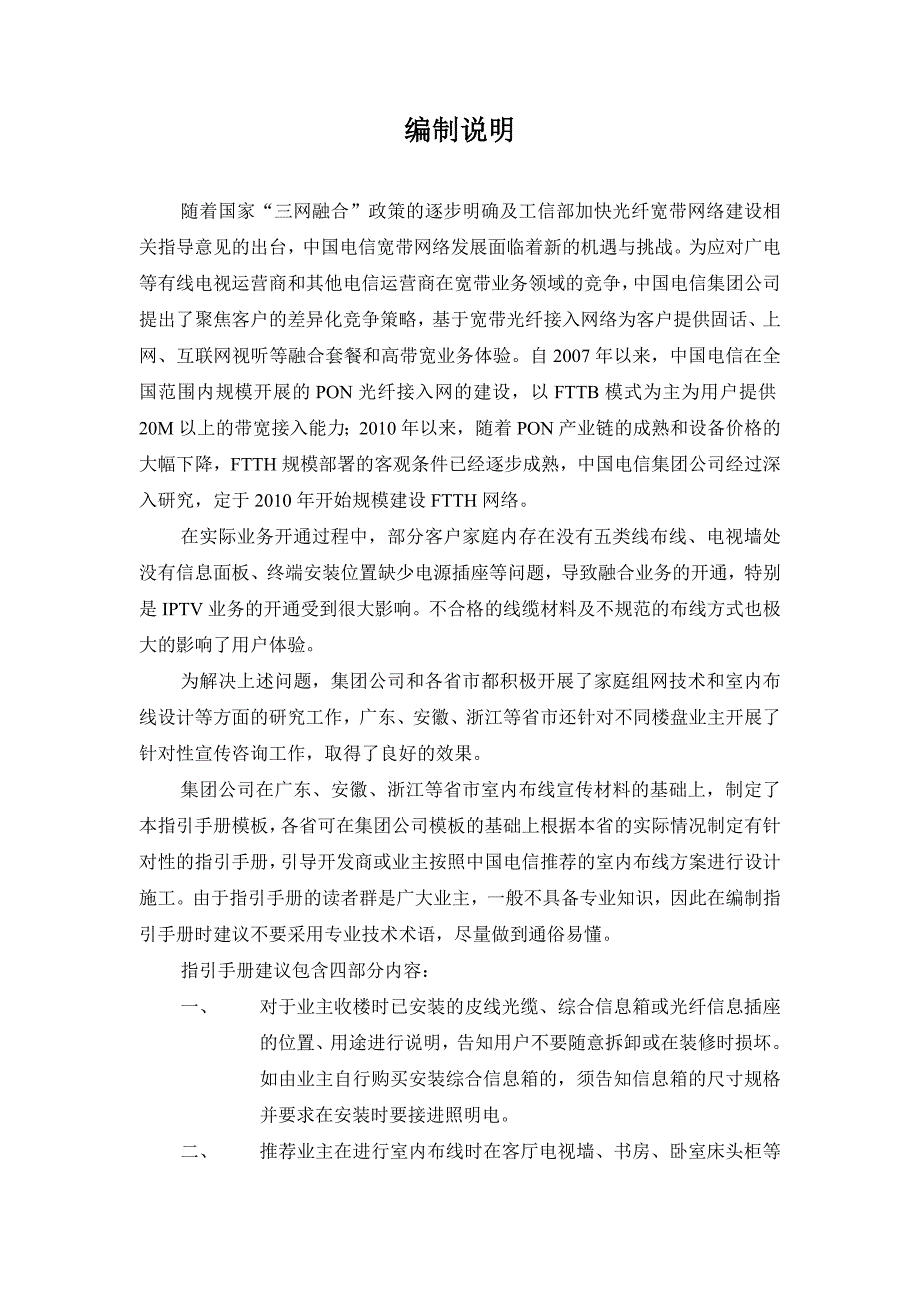

中国电信光纤到户室内布线设计施工指引(模板) .doc_第2页
第2页 / 共11页

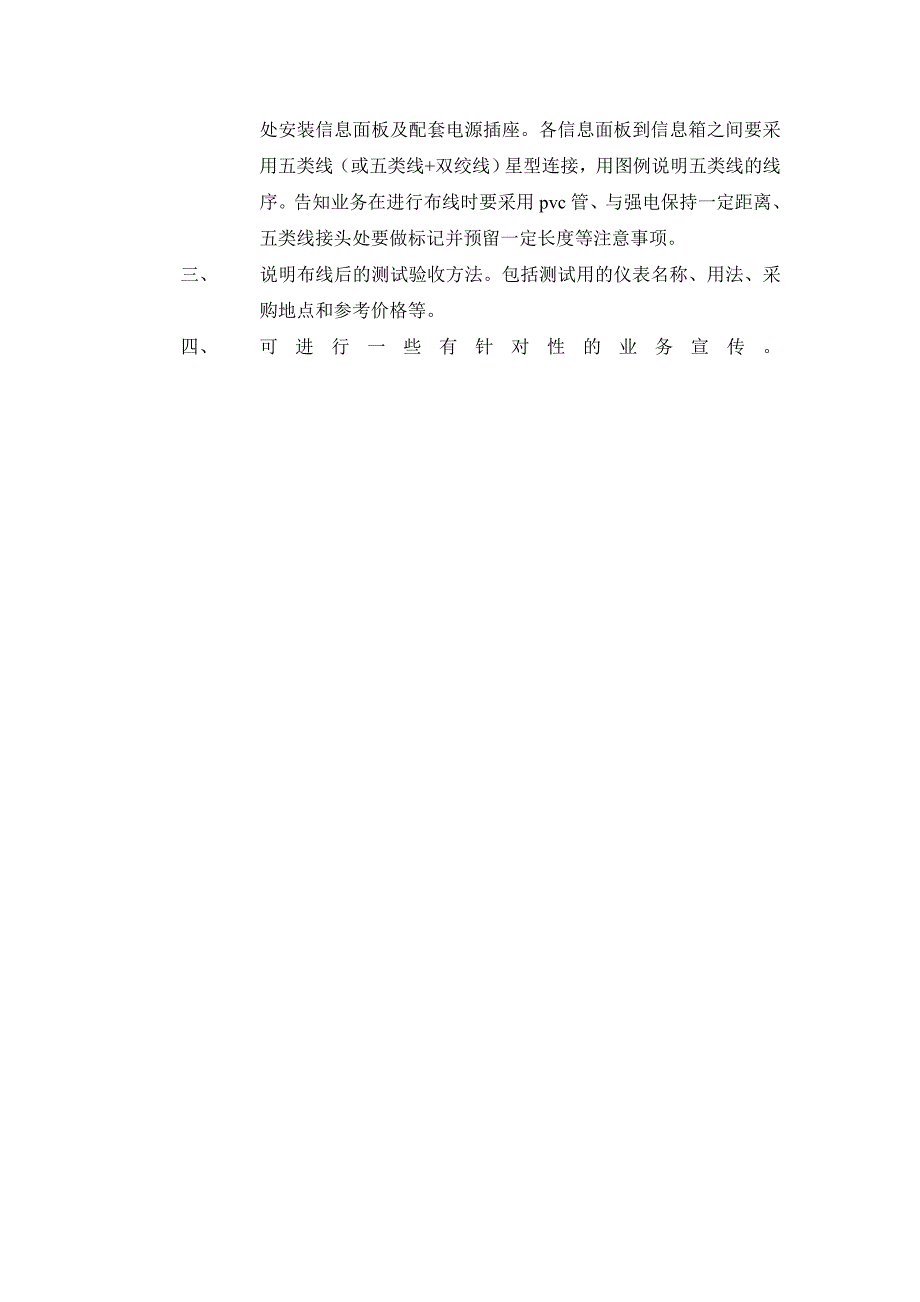

中国电信光纤到户室内布线设计施工指引(模板) .doc_第3页
第3页 / 共11页
中国电信光纤到户室内布线设计施工指引(模板) .doc_第4页
第4页 / 共11页
中国电信光纤到户室内布线设计施工指引(模板) .doc_第5页
第5页 / 共11页
中国电信光纤到户室内布线设计施工指引(模板) .doc_第6页
第6页 / 共11页
中国电信光纤到户室内布线设计施工指引(模板) .doc_第7页
第7页 / 共11页
中国电信光纤到户室内布线设计施工指引(模板) .doc_第8页
第8页 / 共11页
中国电信光纤到户室内布线设计施工指引(模板) .doc_第9页
第9页 / 共11页
中国电信光纤到户室内布线设计施工指引(模板) .doc_第10页
第10页 / 共11页
亲,该文档总共11页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《中国电信光纤到户室内布线设计施工指引(模板) .doc》由会员分享,可在线阅读,更多相关《中国电信光纤到户室内布线设计施工指引(模板) .doc(11页珍藏版)》请在第壹文秘上搜索。

1、中国电信光纤到户室内布线设计施工指引(模板)某某有限公司XX分公司编制说明随着国家“三网融合”政策的逐步明确及工信部加快光纤宽带网络建设相关指导意见的出台,中国电信宽带网络发展面临着新的机遇与挑战。为应对广电等有线电视运营商和其他电信运营商在宽带业务领域的竞争,中国电信集团公司提出了聚焦客户的差异化竞争策略,基于宽带光纤接入网络为客户提供固话、上网、互联网视听等融合套餐和高带宽业务体验。自2007年以来,中国电信在全国范围内规模开展的PON光纤接入网的建设,以FTTB模式为主为用户提供20M以上的带宽接入能力;2010年以来,随着PON产业链的成熟和设备价格的大幅下降,FTTH规模部署的客观条

2、件已经逐步成熟,中国电信集团公司经过深入研究,定于2010年开始规模建设FTTH网络。在实际业务开通过程中,部分客户家庭内存在没有五类线布线、电视墙处没有信息面板、终端安装位置缺少电源插座等问题,导致融合业务的开通,特别是IPTV业务的开通受到很大影响。不合格的线缆材料及不规范的布线方式也极大的影响了用户体验。为解决上述问题,集团公司和各省市都积极开展了家庭组网技术和室内布线设计等方面的研究工作,广东、安徽、浙江等省市还针对不同楼盘业主开展了针对性宣传咨询工作,取得了良好的效果。集团公司在广东、安徽、浙江等省市室内布线宣传材料的基础上,制定了本指引手册模板,各省可在集团公司模板的基础上根据本省

3、的实际情况制定有针对性的指引手册,引导开发商或业主按照中国电信推荐的室内布线方案进行设计施工。由于指引手册的读者群是广大业主,一般不具备专业知识,因此在编制指引手册时建议不要采用专业技术术语,尽量做到通俗易懂。指引手册建议包含四部分内容:一、 对于业主收楼时已安装的皮线光缆、综合信息箱或光纤信息插座的位置、用途进行说明,告知用户不要随意拆卸或在装修时损坏。如由业主自行购买安装综合信息箱的,须告知信息箱的尺寸规格并要求在安装时要接进照明电。二、 推荐业主在进行室内布线时在客厅电视墙、书房、卧室床头柜等处安装信息面板及配套电源插座。各信息面板到信息箱之间要采用五类线(或五类线+双绞线)星型连接,用

4、图例说明五类线的线序。告知业务在进行布线时要采用pvc管、与强电保持一定距离、五类线接头处要做标记并预留一定长度等注意事项。三、 说明布线后的测试验收方法。包括测试用的仪表名称、用法、采购地点和参考价格等。四、 可进行一些有针对性的业务宣传。使用须知尊敬的 小区业主: 小区是中国电信首批光纤到户的高档信息化住宅小区之一。为了能够帮助广大业主实现信息家电高速上网,使您和您的家人能够享受光纤上网、光纤电话和IPTV等信息服务,中国电信特制作FTTH室内布线设计施工指引手册,给您和您的装修商在布线时参考使用。建议您在进行装修前浏览本指引手册,对布线有大致的了解;装修时,将本指引手册提供给装修商,作为

5、室内布线的设计施工指南;装修后,您可以参考指引手册的内容进行监督和验收。按照本手册的指引进行室内布线的设计和施工,可以避免您在申请电信业务、升级网络、安装信息化家电时出现因室内布线不合格导致的重新布线甚至二次装修。免责声明:本手册仅作为用户室内布线装修时参考使用,具体装修所用材料、设备请用户自行选择。中国电信不对装修过程中出现的具体问题承担责任。一、室内通信设施说明作为中国电信第一批FTTH住宅小区,中国电信已经为您的家庭提供了入户光纤和综合信息箱。综合信息箱位于您家庭的鞋柜上方,安装位置和外观如下图所示:综合信息箱是安装在您家庭内用于安装网络终端设备的箱体,请不要安装其他设备,也不要存放杂物

6、,以免影响网络速率和质量。箱体内安装有电源插座、跳线模块等网络配套设施,并预留有网络终端设备的安装空间。箱体内已安装有入户光纤,入户光纤由石英玻璃和涂覆层、外护套构成,数据传输速率可达10Gbps以上。不同于铜质的五类线和双绞线,入户光纤极易损坏且难以修复,请您务必注意不要弯曲、折断。注意:入户光纤接头内有可能有强激光输出(光波长属不可见光范围),请您在平时使用过程中千万不要随意拆卸或用肉眼直视,否则有可能造成视网膜损伤。注:如用户室内不采用综合信息箱而采用光纤信息面板,则应说明信息面板的安装位置,入户光纤的暗管位置,告知用户避免在装修时破坏。示例如下:作为中国电信第一批FTTH住宅小区,中国

7、电信已经为您的家庭提供了入户光纤和光纤信息面板。光纤信息面板位于您家庭的客厅电视墙,入户光纤从路由和光纤信息面板安装位置如下图所示:入户光纤由石英玻璃和涂覆层、外护套构成,数据传输速率可达10Gbps以上。不同于铜质的五类线和双绞线,入户光纤极易损坏且难以修复,请您务必注意不要弯曲、折断。光纤信息面板是安装在您家庭内用于接入入户光纤和网络设备的连接设施,也属于易损坏物品。请您在装修时尽量不要移动光纤面板的安装位置。二、家庭装修布线方法为了满足您随时随地的通话、上网、视频、娱乐等信息化家居要求,我们建议您在如下位置安装双口信息面板:安装位置推荐业务配套电源插座客厅电视墙IPTV至少两个电源插座客

8、厅沙发电话书房电话和上网至少三个电源插座卧室床头柜电话、上网至少一个电源插座卧室电视墙IPTV至少两个电源插座房间大门口视频监控至少一个电源插座从每一个信息面板到综合信息箱处都需要一条五类线(网线),请不要选择普通电话线。每条五类线均同时连接信息面板的电话口和上网口,连接方式如下:各五类线应采用直联方式,相互之间不能串接或混接。在装修布线时,还应注意以下几点: 网线尽量不要直角布线,避免在拉线时造成五类线损坏; 网线与电力线之间至少要保持15cm以上的间距,避免交流电对数据传输的干扰; 在穿放五类线时,应使用PVC管穿放网线,管外的网线长度至少预留20cm以上; 五类线穿放完毕后,应为信息箱内

9、的每条网线做标记,标识其连接的信息面板房间或位置,方便以后使用。三、家庭布线的验收在您完成室内布线的施工之后,请务必对已布放的每一条网线进行验收测试工作。测试需要网线测试仪一对(各电脑城或电子产品市场有售,市场价20-50元)。在测试时,需要在被测试的网线两端连接主测试仪或远端测试仪。 如被测试的线缆正常,则两个测试端的号码就会从1至8同时逐个闪动; 如出现号码顺序调乱,就代表接线的方法错误或是交叉线的接法; 当有某一个灯不亮,表示该根线没有接好; 如果所有灯都不闪动,意味着这段线缆有4条以上的线有问题。注:不同品牌的网线测试仪测试灯的含义不同,请您注意参考测试仪的使用说明书。四、业务套餐推荐作为中国电信第一批光纤到户小区,中国电信为广大业主提供了多种业务套餐组合,凭此手册到电信营业厅办理业务还可获得一次性优惠,详情请咨询10000号。
