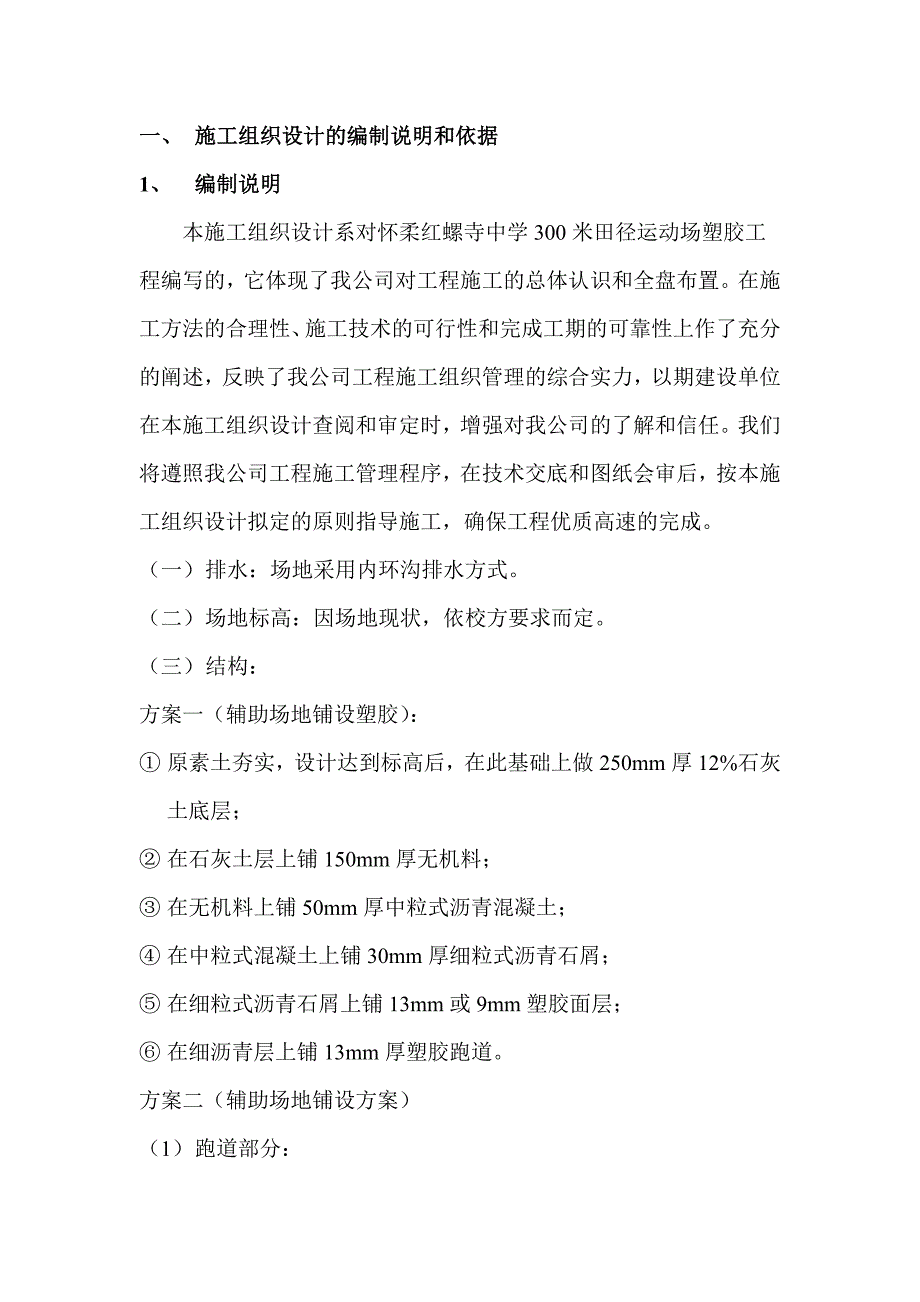

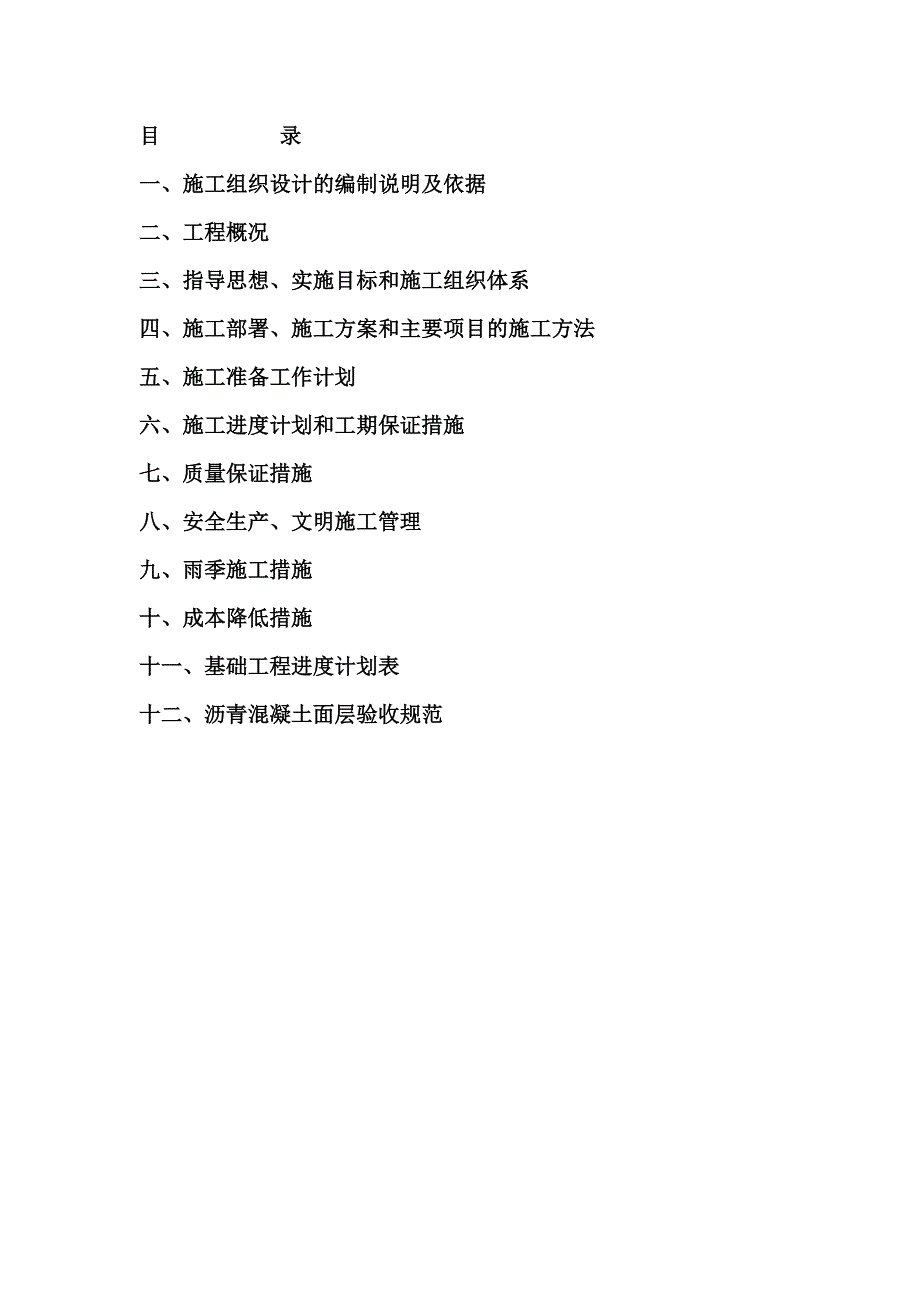

1、目 录一、施工组织设计的编制说明及依据二、工程概况三、指导思想、实施目标和施工组织体系四、施工部署、施工方案和主要项目的施工方法五、施工准备工作计划六、施工进度计划和工期保证措施七、质量保证措施八、安全生产、文明施工管理九、雨季施工措施十、成本降低措施十一、基础工程进度计划表十二、沥青混凝土面层验收规范一、 施工组织设计的编制说明和依据1、 编制说明本施工组织设计系对怀柔红螺寺中学300米田径运动场塑胶工程编写的，它体现了我公司对工程施工的总体认识和全盘布置。在施工方法的合理性、施工技术的可行性和完成工期的可靠性上作了充分的阐述，反映了我公司工程施工组织管理的综合实力，以期建设单位在本施工组织
2、设计查阅和审定时，增强对我公司的了解和信任。我们将遵照我公司工程施工管理程序，在技术交底和图纸会审后，按本施工组织设计拟定的原则指导施工，确保工程优质高速的完成。（一） 排水：场地采用内环沟排水方式。（二） 场地标高：因场地现状，依校方要求而定。（三） 结构：方案一（辅助场地铺设塑胶）： 原素土夯实，设计达到标高后，在此基础上做250mm厚12%石灰土底层； 在石灰土层上铺150mm厚无机料； 在无机料上铺50mm厚中粒式沥青混凝土； 在中粒式混凝土上铺30mm厚细粒式沥青石屑； 在细粒式沥青石屑上铺13mm或9mm塑胶面层； 在细沥青层上铺13mm厚塑胶跑道。方案二（辅助场地铺设方案）（1）

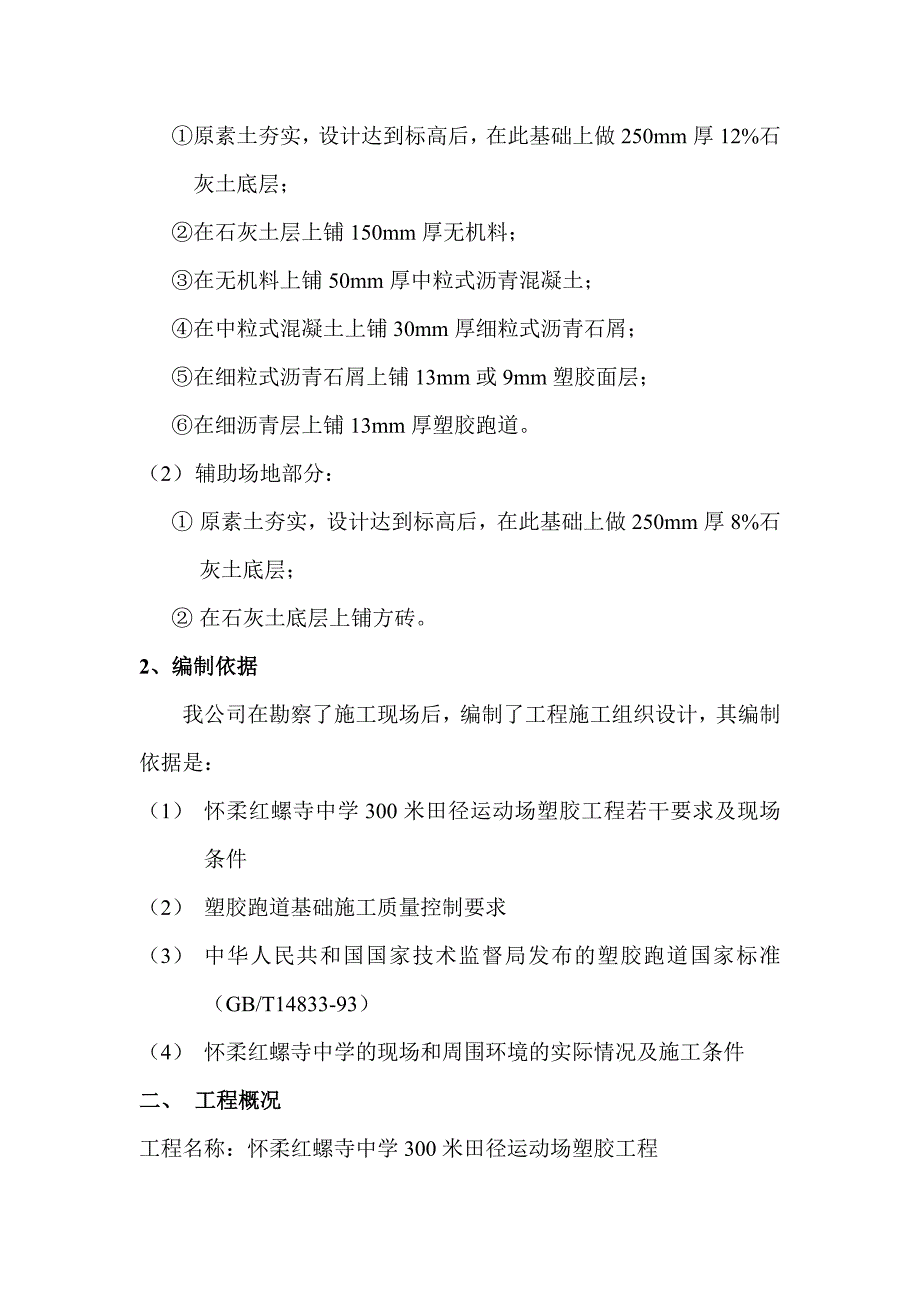

3、 跑道部分：原素土夯实，设计达到标高后，在此基础上做250mm厚12%石灰土底层；在石灰土层上铺150mm厚无机料；在无机料上铺50mm厚中粒式沥青混凝土；在中粒式混凝土上铺30mm厚细粒式沥青石屑；在细粒式沥青石屑上铺13mm或9mm塑胶面层；在细沥青层上铺13mm厚塑胶跑道。（2） 辅助场地部分： 原素土夯实，设计达到标高后，在此基础上做250mm厚8%石灰土底层； 在石灰土底层上铺方砖。2、编制依据我公司在勘察了施工现场后，编制了工程施工组织设计，其编制依据是：（1） 怀柔红螺寺中学300米田径运动场塑胶工程若干要求及现场条件（2） 塑胶跑道基础施工质量控制要求（3） 中华人民共和国国家
4、技术监督局发布的塑胶跑道国家标准（GB/T14833-93）（4） 怀柔红螺寺中学的现场和周围环境的实际情况及施工条件二、 工程概况工程名称：怀柔红螺寺中学300米田径运动场塑胶工程建设单位：怀柔红螺寺中学面积：9789.02平方米基础工期：25天三、 指导思想、实施目标和施工组织体系1、指导思想鉴于本工程的重要性和影响力，我们的施工组织指导思想是以质量工期和服务为中心，建立施工管理体系、质保体系和安全生产文明施工保证体系。选配高素质的项目经理、技术负责人、施工管理人员和工程技术人员，组成严谨、高效的项目经理部，优化配置生产资源，实行施工过程中的动态管理，遵循“安全第一、质量之上”的企业宗旨，
5、严格按照设计图纸和施工验收规范，优质、高速组织施工，我们的质量方针:是：“一流管理，一流工程，一流服务，一流信誉”。2、实施目标工期目标：此工程有效工作日为25天，如发生气候、灾情、事故等施工中不可抗拒的因素，则工期相应后延。在此期间，我们将精心安排布置，合理组织人、材、机等措施，按期完成该项工程。质量目标工程竣工一次验收合格，达到优良等级标准。安全目标精心布置施工现场，严格遵守各项安全生产规章制度，确保无重大责任事故发生，一般事故发生率不超过3。成本目标强化科学管理，积极采用新工艺、新技术、新材料、做好人力、物力、财力的合理调度和平衡，抓效益、降消耗，提高经济效益和校园效益。3、施工组织体系
6、我们将全面贯彻质量管理和质量保证标准，根据质量手册和程序文件，建立完善的施工组织管理体系和质量保证体系。针对工程特点，对施工全过程中与质量有关的全部职工活动进行管理和控制，使全体人员按各自的责任承担相应的职责，对特殊关键部位和过程设置控制点，实行旁站监控制度，为落实各项指标我们将组建“怀柔红螺寺中学300米田径运动场塑胶工程经理部”，下设技术、质量、安全、成本、材料、劳动力设备调配等管理部门。组织强有力的施工指挥系统，充分发挥统一指挥协调和调度作用。见施工管理体系方框图施工管理体系框架图 项 目 经 理施 工 负 责 项 目 经 理技术测量试验预算材料设备总 工 程 师文明生产安全施工财务办公
7、室作 业 区四、 施工部署、施工方案和主要项目的施工方法（一） 施工部署施工作业划分分两个方案方案一：全场铺设塑胶面层方案二：除辅助场地方砖区全部为塑胶面层第一部分：跑道及半圆（塑胶铺设区）第二部分：辅助场地（方砖铺设区）（二）施工方案为使施工中各项工作有条不紊的进行，对运动场的施工采取交叉作业、平行施工的方式，其顺序及各阶段的工作内容作如下安排：第一阶段（准备工作）有效工作日：3天1、 接通水、电、组织人员进场，架设搅拌设备。2、 现场勘测：对原有的地形、地貌作全面勘查、测量，以确定施工办法及采取的措施，并对地下构筑物状况查明准确。3、 原材料购置：积极联系工程中所需原材料，对商家提供的原材
8、料进行检验或请其提供合格证明、质检报告，并选定合格商家签定协议。4、 办理各种手续：及时与设计单位、建设单位、监理部门取得联系，办理好开工、工序验收、设计变更、施工问题处理等手续，以取得工作中的支持、帮助和指导。第二阶段：有效工作日：5天1、 挖运土方及检压：将运动场内超高土方挖出，并运出施工现场，每挖出一段面（100米或2000平方米左右），用推土机配合人工检整找平，随后按先轻后重的方式，用8T15T压路机进行碾压。2、 混凝土盖板准备：定制钢模板、钢筋进场制作、搅拌、振动设备到现场，并检验合格。第三阶段：有效工作日：5天1、 外进砂，同时进行整平、压实。2、 跑道级配碎石基础，清除原有跑道
9、区杂物，经测量后开挖 超高土方，铺装级配碎石。第四阶段：有效工作日：8天1、 球场检压，足球场检压后，进行测量检验，不符合要求的， 再整平检压，直到达到标准为止。2、 塑胶区沥青摊铺，沥青混凝土必须达到规定指标，摊铺时， 底层、面层平整度均应按规定要求。3、 混凝土盖板安装：混凝土盖板安装完毕后，对其高程、平 整度、直顺度进行检测，发现问题，及时调整。4、 球场修整、养护：利用已安好的给水系统，定时养护、修补。 5、 建砂坑：按规范要求，砂坑修建完毕。第五阶段有效工作日：2天1、 继续球场修整养护2、 塑胶区沥青摊铺完毕，如达不到规范要求，则破除返工。3、 混凝土盖板封口：混凝土盖底调整无误后
10、，封口养护。 第六阶段 有效工作日：2天1、 清场：拆除施工设施及施工生活设施，清理干净。2、 工程报验：经自检后，整理好竣工资料，呈报建设、设计、监理单位准备交验。（三）主要项目的施工方法A、灰土基层施工工序：检整压实原地面 测量放线 拌合 摊铺 检整碾压检验 局部处理 检测养护 交付验收 1、检整压实原地面 清除原场上草皮、腐植土、建筑垃圾等杂物，并进行压实。 2、测量放线 按图纸测量确定平面位置及高程，并划分为方格网控制，做好控制桩，完后进行复测，确保定位准确。3、拌合 按配比采用机械集中拌合，拌合剂量应准确，拌合时间每鼓不得少于规定时间，以保证拌合均匀。4、摊铺 摊铺前应确定摊铺系数，
11、采用方格网控制厚度，熟料用机动车运到现场，分两层摊铺，摊铺面层表面应无杂质或石料等。5、检整碾压每层摊铺完后，先用履带式推土机进行碾压，以稳定虚铺层，刮平后用压路机进行碾压。碾压采用先轻后重、先外后里的方式进行，第一次碾压完毕后，及时挂线检整，达到要求后再进行重型碾压，不得少于三遍。6、检验采用环刀法进行检测密实度，按规范要求的点数严格检查。 7、局部处理对检查不合格的段面，挖开换料，重新回填压实、整平。 8、检测养护按方格网控制高程，再次挂线检整，确保其平整度、高程、坡比等，达到设计标准。养护采用草袋（麻袋）施水养护，养护期不得少于七天，养护时不得施水。 9、交付验收验收前，做好工序、实验、
12、检测等资料，清理好运动场后，请有关单位进行验收。B、无机料基础施工顺序：清理整平土 测量放线定位 进无机料整平 洒水碾压 挂线检整 滤水检查1、清理整平土基：清除原运动场上草皮、腐植土、建筑垃圾等杂物，并进行压实。 2、按图纸测量确定运动场平面位置及高程，并划分为方格网控制，做好控制桩，完后进行复测，确保定位准确。 3、进无机料整平无机料必须符合运动场要求，滤水性好，粒径不得超过标准，无机料进场挂线摊铺整平。 4、洒水碾压碾压时按先中间后两边的方式进行，首先用履带式推土机将无机料压实、稳定，再洒水后用压路机反复碾压，不少于三遍。碾压后，挂线整平。 5、挂线检整测量核定高程和位置，按设计要求分网
13、格挂线整平，确保其误差不得大于设计要求。C、沥青混凝土面层施工工序：清扫整理基层 测量放线定位 检验原材料 摊铺碾压调平 测定检整 加压 交付验收1、清扫整理基层清除基层的杂物，并进行压实。 2、测量放线定位按图纸测量确定摊铺的平面位置及高程，并划分为方格网控制，做好控制桩，完后进行复测，确保定位准确。 3、检验原材料原材料（沥青混凝土）购置前，严格按照设计规定的各项指标对样品进行检验并出具检验报告，交建设单位、监理认可后方可与厂家签订进料协议。摊铺过程中，随机抽检，如发现质量指标不符，立即停工，整改后在施工。 4、摊铺摊铺前应确定摊铺系数，采用方格网控制其厚度，沥青混凝土用机动车运到现场，温
14、度不低于120140，采用摊（拖）铺机人工配合，摊铺面层表面无杂质。5、碾压调平碾压前，沥青混凝土温度必须控制在110140，每层摊铺完后，及时进行碾压。碾压采用先轻后重、先外后里的方式进行。边角用热夯夯实，热铬烫平。6、测定检整 第一次碾压完毕后，及时检整，用3米直尺检查其平整度，用水准仪测定高程跟踪检测，如发现不合格的段面，标明位置，及时调整。7、加压 按方格网控制高程，再次检整，确保其平整度，高程、坡比等，达到设计标准后再进行重型碾压，不得少于三遍。 8、交付验收 验收前，做好工序、试验、检测等资料，清理好沥青混凝土面层后，请有关单位进行验收。五、施工准备工作计划1、三通一平准备水、电与校方联系后安装计数表，接通到施工现场。作好施工前准备。运料和出土在校园内如有抛洒，及时派人清扫，以保持校园环境整洁。 2、材料准备中标后正式开工前，及时向建设单位提供详细的材料量及进场计划，安排材料分批量进场，以便监理工程师有充分的时间进行材料的检验和自给。详见检验程序图材料检验程序图进 料 总 量 计 划批 量 计 划供 货业主监理监督供应商检验合格报告我方取样检验
