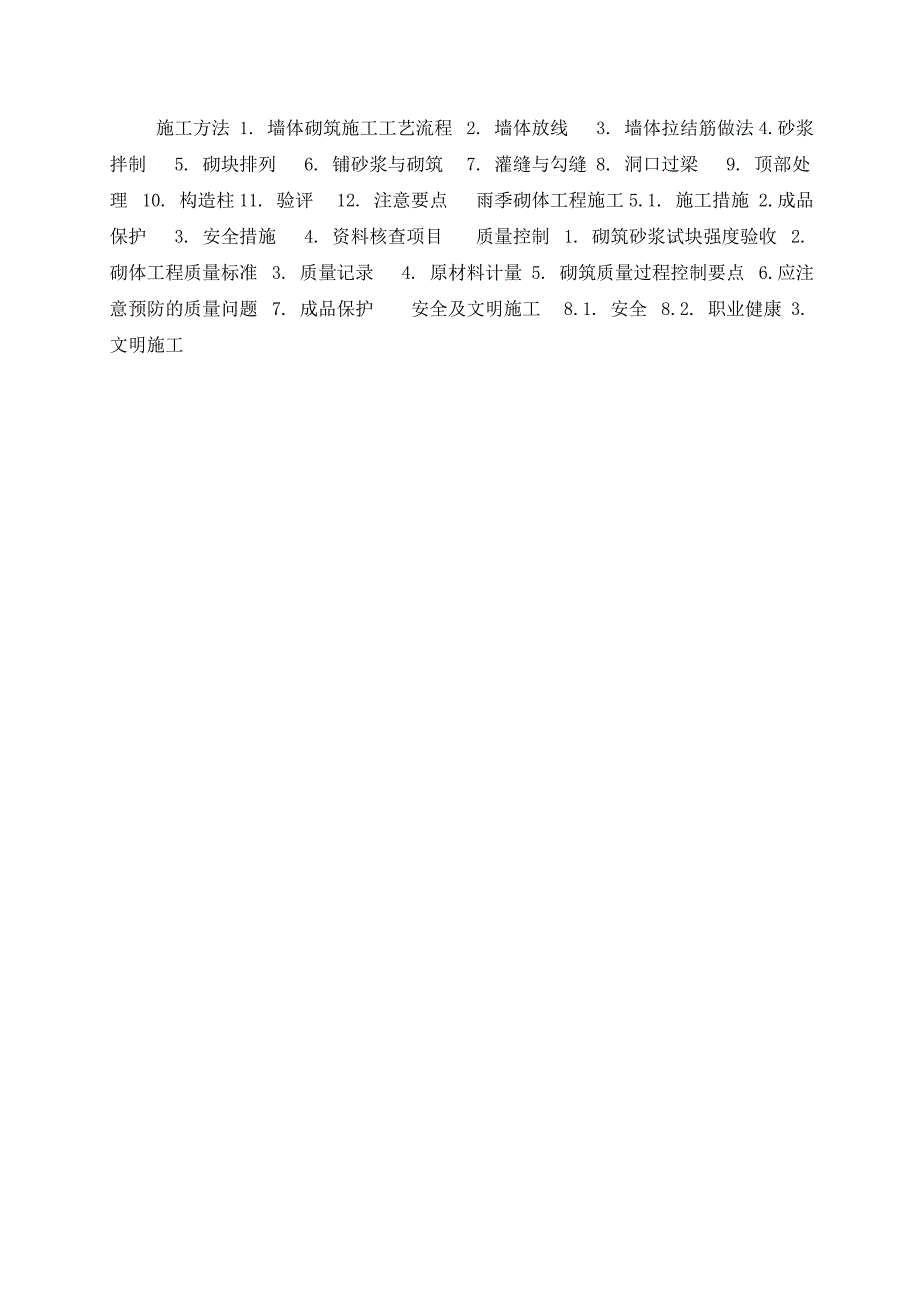

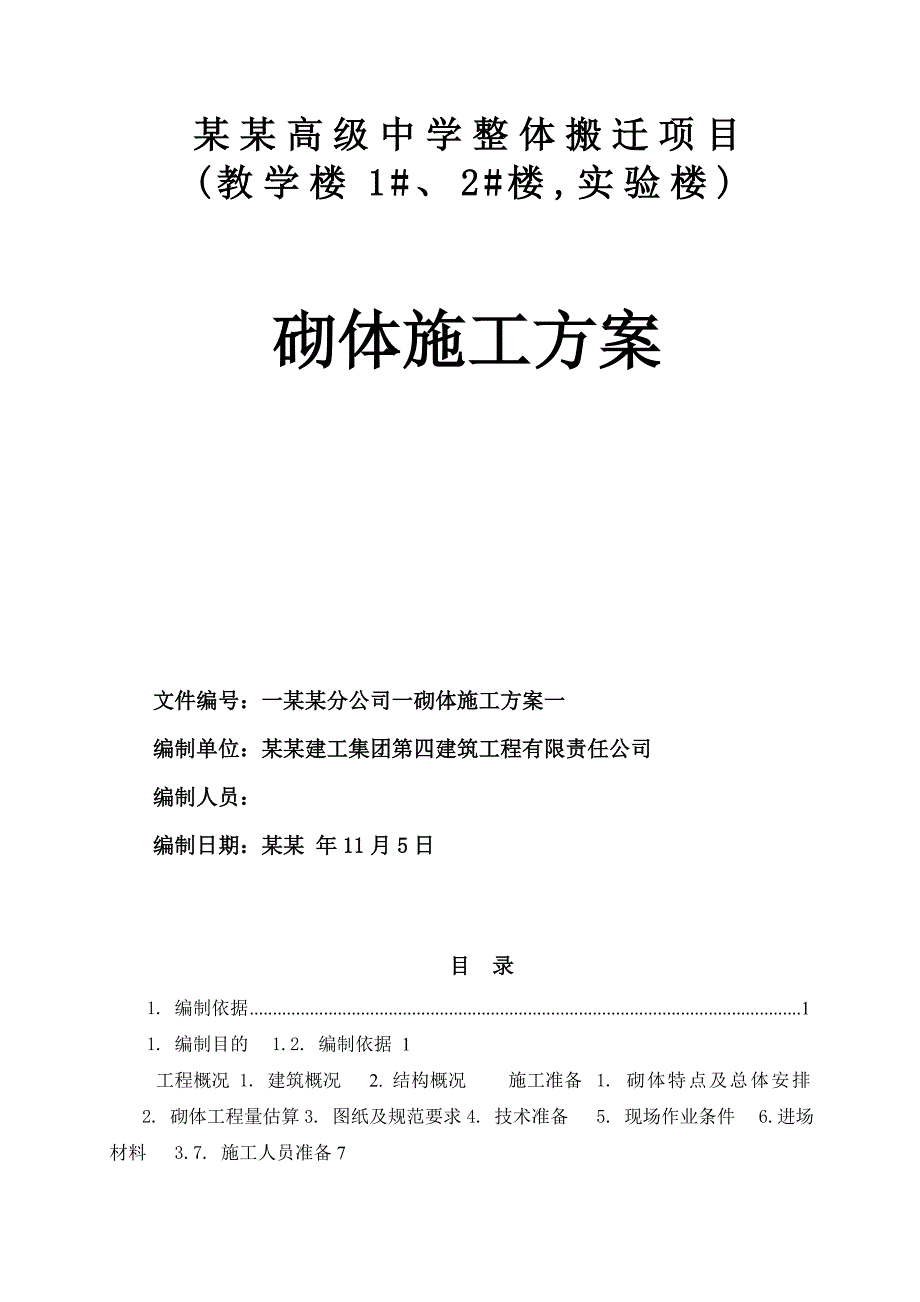

1、某某高级中学整体搬迁项目(教学楼1#、2#楼,实验楼) 砌体施工方案文件编号：一某某分公司一砌体施工方案一编制单位：某某建工集团第四建筑工程有限责任公司编制人员：编制日期：某某 年11月5日目 录1. 编制依据11. 编制目的1.2. 编制依据1 工程概况1. 建筑概况2. 结构概况 施工准备1. 砌体特点及总体安排2. 砌体工程量估算3. 图纸及规范要求4. 技术准备5. 现场作业条件6. 进场材料3.7. 施工人员准备7 施工方法1. 墙体砌筑施工工艺流程2. 墙体放线3. 墙体拉结筋做法4. 砂浆拌制5. 砌块排列6. 铺砂浆与砌筑7. 灌缝与勾缝8. 洞口过梁9. 顶部处理10. 构造

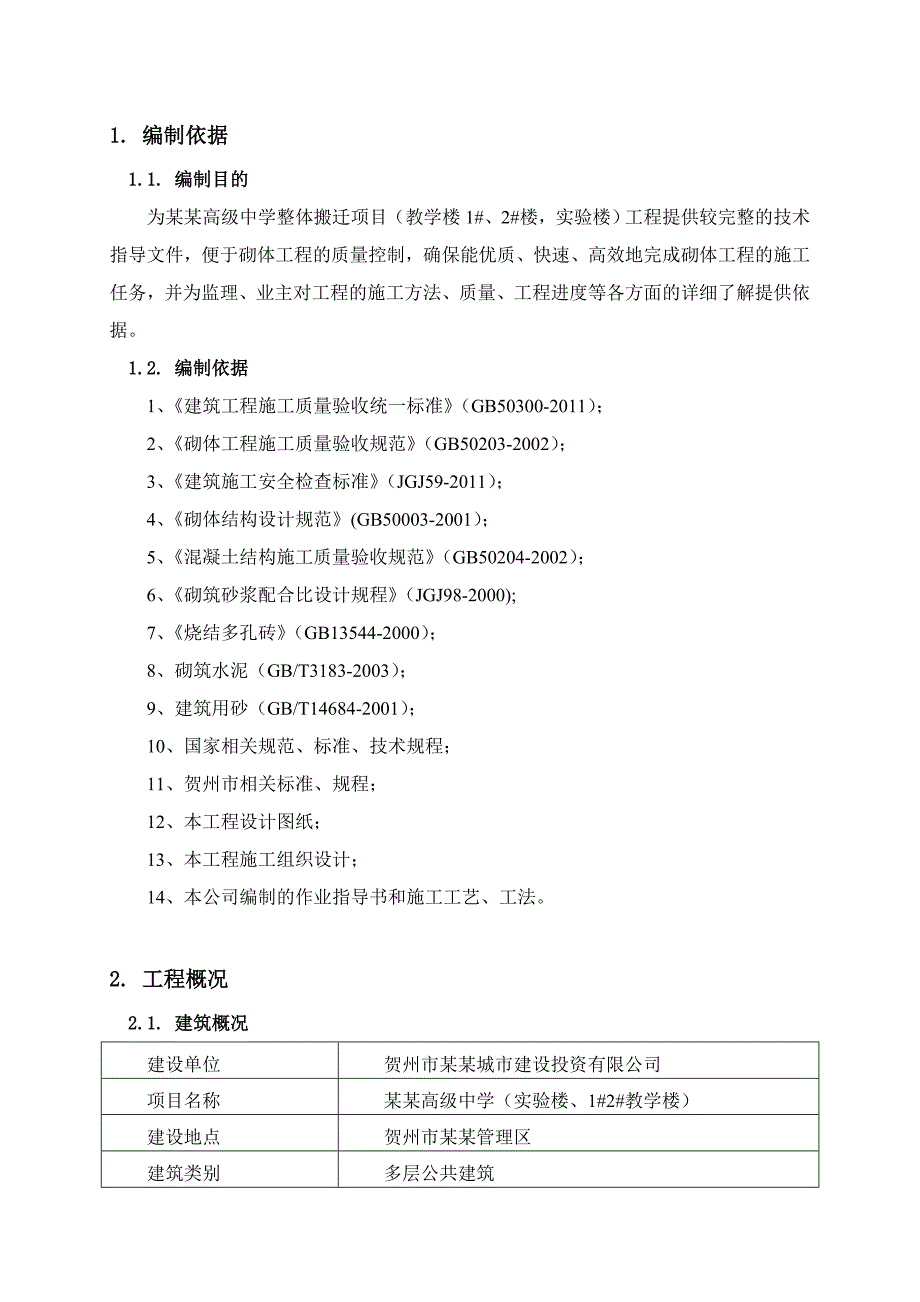

2、柱11. 验评12. 注意要点 雨季砌体工程施工5.1. 施工措施2. 成品保护3. 安全措施4. 资料核查项目 质量控制1. 砌筑砂浆试块强度验收2. 砌体工程质量标准3. 质量记录4. 原材料计量5. 砌筑质量过程控制要点6. 应注意预防的质量问题7. 成品保护 安全及文明施工8.1. 安全8.2. 职业健康3. 文明施工1. 编制依据1.1. 编制目的为某某高级中学整体搬迁项目（教学楼1#、2#楼，实验楼）工程提供较完整的技术指导文件，便于砌体工程的质量控制，确保能优质、快速、高效地完成砌体工程的施工任务，并为监理、业主对工程的施工方法、质量、工程进度等各方面的详细了解提供依据。1.2.
3、 编制依据1、 建筑工程施工质量验收统一标准（GB50300-2011）；2、 砌体工程施工质量验收规范（GB50203-2002）；3、 建筑施工安全检查标准（JGJ59-2011）；4、 砌体结构设计规范(GB50003-2001）；5、 混凝土结构施工质量验收规范（GB50204-2002）；6、 砌筑砂浆配合比设计规程（JGJ98-2000);7、 烧结多孔砖（GB13544-2000）；8、 砌筑水泥（GB/T3183-2003）；9、 建筑用砂（GB/T14684-2001）；10、 国家相关规范、标准、技术规程；11、 贺州市相关标准、规程；12、 本工程设计图纸；13、 本工程
4、施工组织设计；14、 本公司编制的作业指导书和施工工艺、工法。2. 工程概况2.1. 建筑概况建设单位贺州市某某城市建设投资有限公司项目名称某某高级中学（实验楼、1#2#教学楼）建设地点贺州市某某管理区建筑类别多层公共建筑总建筑面积27019.09（其中实验楼为10364.87，1#教学楼为11082.68，2#教学楼为5571.54）建筑占地面积4456.31（其中实验楼为1710.02，1#教学楼为1824.67，2#教学楼为921.62）用地概貌场地内地势低洼，需土方回填建筑层数6层建筑高度23.85米学校规模及班额人数70班，每班50人耐火等级二级抗震设防烈度7度屋面防水等级级结构类型
5、框架结构设计合理使用年限50年2.2. 结构概况基本烈度6度抗震设防烈度按7度加强其抗震措施，设计基本地震加速度值为0.1g设计地震分组第一组建筑抗震设防分类乙类（独立单跨连廊为丙类）建筑结构安全等级二级抗震等级框架三级建筑场地类别类地基基础设计等级丙级砌体结构施工质量等级B级建筑物耐火等级二级（结构构件耐火极限：柱为3小时，梁为2小时，楼板为1.5小时）混凝土结构环境类别地上直接与室外接触的砼为二a类，其余为一类，地面以下为二b类3. 施工准备3.1. 砌体特点及总体安排本工程为学校教学、实验楼，单层砌体量相对较少，施工方便。针对业主对工程质量要求高的实际情况，采取严格的管理措施，确保按时保
6、质保量地完成本工程的施工任务。砌体原材料堆放在1#、2#教学楼外墙东侧，使用小型机械运至升降机处，砂浆搅拌机放置在升降机临近。3.2. 砌体工程量估算每栋楼砌体材料工程量估算如下：材料页岩多孔砖M5水泥砂浆M5混合砂浆构造柱圈梁过梁砼工程量1000m310m3120m340m3仅供编制进场计划用，不作结算依据。3.3. 图纸及规范要求1、墙体均采用页岩多孔砖，砌块强度等级不小于MU10，砂浆强度0.000以上为M5.0混合砂浆，0.000以下为M7.5水泥砂浆。2、容重限制：190厚页岩砖15.3KN/m，120页岩砖14.2KN/m。3、填充墙材料和平面位置应仔细阅读建筑图，不可随意更改。4
7、、灰缝厚度均匀饱满度：横缝与竖缝控制在10mm，水平灰缝要贯通。为控制将来墙体裂缝的产生，饱满度要求达到规范要求，与柱接茬部位要填充密实，此处要专门检查。5、砌块填充墙主体结构连接时，应按建筑施工图中墙的位置沿墙高每隔500高植入26.5拉结钢筋。伸入填充墙内700，且不小于墙长的1/5，末端90度弯钩砌墙时将其埋入水平灰缝内。6、填充墙墙长5m时、单墙端部、及图纸中标明处，设置构造柱，200墙厚，4根二级钢12，6.5200，主筋采用植筋方式。门窗边混凝土小墙跺见建筑说明设置。7、墙高4m时，半层或者门窗洞口上部与混凝土过梁贯通设置腰带，腰带做法见03J329-1，P34（200高4106.
8、5250）。8、所有门洞、窗洞两侧要加同墙厚的混凝土块200长，间距及位置按照相应图集门窗固定点施工，一般门窗上下各200为及中部各一块，入户门隔一加一。9、腰带、构造柱、现浇过梁砼强度等级C20，过梁尺寸及配筋详见图纸说明，墙体洞口300的加设过梁，水电开关箱等洞口上部过梁必须在预制过程中，预留凹槽，严禁安装管线时破坏过梁；过梁两边各伸入墙体不小于250，与结构边缘不足250的应植筋现浇。10、窗台压顶，高度90mm，两边进墙不得少于120mm，纵筋36.5，拉钩6.5250。11、墙体底部应砌筑不小于4皮的粉煤灰砖，厨房等有防水房间墙底基座浇注素混凝土翻边，具体要求见图纸。12、施工洞留置
9、按照下图设置，每层留置六个，构造柱中墙拉筋按照深入砌体700长度埋设。3.4. 技术准备1、图纸会审：核对砌筑砂浆的种类、强度等级、使用部位等设计要求；施工前必须认真熟悉图纸，掌握砌体做法及构造要求。2、明确所需搅拌机，计量器具的规格、型号、性能、使用精度及参数等，现场计量设备齐全、准确。3、施工前应向操作层进行书面技术、安全交底。4、根据建筑平面布置图，定出墙中心线和墙边线。砌筑砌体前，必须根据砌块尺寸和灰缝厚度计算皮数和排数，结合砌体和砌块的特点、设计图纸要求及现场具体条件，绘制砌体节点组砌排列图，并做好技术交底工作，以保证砌体尺寸符合设计要求。5、砂浆试配：委托潍坊市质量检测站实验室对砂
10、浆配合比进行试配，并出具砂浆配合比报告。砌筑砂浆应通过试配确定配合比，当砌筑砂浆的组成材料有变更时，其配合比应重新确定。施工中当采用水泥砂浆代替水泥混合砂浆时，应重新确定砂浆强度等级。凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂等，应经检验和试配符合要求后，方可使用。砂浆现场拌制时，各组材料应采用重量计量。3.5. 现场作业条件多孔砖砌块施工前的现场作业条件：1、多孔砖砌块砌筑施工前，准备好施工机具，做好施工平面布置，划分施工段，安排好施工流水、工序交叉衔接（与结构施工、安装施工交叉，与抹灰等装修衔接）施工。2、对进场的多孔砖砌块型号、数量和堆放次序等应进行检查，应满足施工要求。同时对砌体所需用的
11、各种材料的保证资料进行复查，应符合规范要求。在砌筑的前一天，将墙体部位梁上、楼板上的砂浆和杂物等清除干净，向砌筑面适量浇水湿润。常温天气在砌筑前12天将砖浇水湿润，提前2天将砌块浇水湿润。砌体装卸应堆放整齐，严禁倾卸丢掷，运到现场应按不同规格和标号分别整齐堆放，堆垛上应设标志，堆放场地必须平整，并应做好排水；砌块保持干净，避免粘结泥土、脏物；施工现场宜经常保持足供半个楼层以上配套使用的砌块和构件。 3、砌块砌筑施工前，必须做好上道工序的隐检、预检工作及手续，办好上、下道工序交接手续，并经验收合格。4、将基层清理干净，放好砌体墙身轴线、边线、门窗洞口等位置线，并经验线符合设计图纸要求。根据工程引
12、测的水准点，进行标高的抄测工作，同时立好皮数杆。5、准备好操作架子和卸料脚手架及平台。操作面的周围必须有可靠的安全防护及围挡，并符合安全规定。6、砂浆经试配确定配合比，准备好砂浆试模。7、各种机械设备经试运转达到正常运转；用电设备按三相五线制及三级保护进行设置。各种机械设备保持完好，防止油泄露。8、砂浆搅拌机应搭设防护棚，四周围挡，砂子进行遮盖。搅拌污水应设置沉淀池等措施，以防止水污染。砂浆运输设备必须提前做好封闭措施，防止遗洒。3.6. 进场材料水泥、砂、页岩多孔砖砌块等材料到位且有出厂合格证，并抽检合格。1、MU10机制砖：主规格24018090mm。要求供应商定期出具出厂合格证明书，必要
13、时对干容重等指标进行现场抽样检查，以保证达到设计和有关规范要求。对有严重缺棱掉角，表面平整度、几何尺寸误差较大的砌块严禁使用。2、M5混合砂浆和M5水泥砂浆：现场搅拌并留置试块。配制混合砂浆时，采用高效砂浆塑化粉（砂浆王）。3、水泥：应有出厂证明、复试报告。选用PC32.5号复合硅酸盐水泥。水泥进场使用前，应分批对其强度、安定性进行复验。检验批应以同一生产厂家、同一编号为一批。当在使用中对水泥质量有怀疑或水泥出厂日期超过三个月（快硬硅酸盐水泥超过一个月）时，应复查试验，并应按试验结果使用。不同品种的水泥，不得混合使用。水泥应按品种、强度等级、出厂日期分别堆放，并应保持干燥。4、砂：宜用中砂，过
14、5mm孔径筛子。砂的含泥量，对水泥砂浆和强度等级不小于M10的水泥混合砂浆，不应超过5；人工砂、山砂及特细砂，应经试配满足砌筑砂浆技术条件要求。5、水：拌制砂浆用水宜采用饮用水，自来水或不含有害物质的洁净水。当采用其它来源水时，水质必须符合现行行业标准混凝土拌合用水标准JGJ 63 的规定。6、掺合料：选用高效砂浆塑化粉（砂浆王）。掺量为水泥的0.050.15范围，首次拌制混合砂浆，掺量为水泥的0.3。有机塑化剂应有砌体强度的型式检验报告。7、其它材料：拉结钢筋、预埋件、木砖等，提前做好防腐处理。3.7. 施工人员准备3.7.1. 岗位要求1、试验员：须持证上岗，熟知材料及砂浆试块的取样规定，
15、熟知砂浆试块的制作、养护规定，操作熟练；2、材料员：须持证上岗，熟知材料进场的检验、验收、入库规定；3、计量员：应熟知计量器具的校检周期、计量精度、使用方法等规定；4、搅拌机操作人员：须持证上岗，要求熟知操作规程和搅拌制度，操作熟练；5、砂浆操作人员：应经过培训，并掌握投料、搅拌、运输等技术与安全交底内容，操作熟练。6、砌筑操作人员：混凝土砌块砌体的施工人员配备以瓦工为主，适当配备少量吊装工、钢筋工、水工、电工、架子工等混合班组完成。班组组成人员多少，根据工程的规模、工程量的大小以及劳动力等情况进行适当安排，并根据进度情况实时调整。3.7.2. 项目人员及各工种用人安排计划：项目人员及各工种用人安排见以下插表。序号岗位人数管理范围1技术负责1解决图纸和现场存在的技术问题2生产经理1
