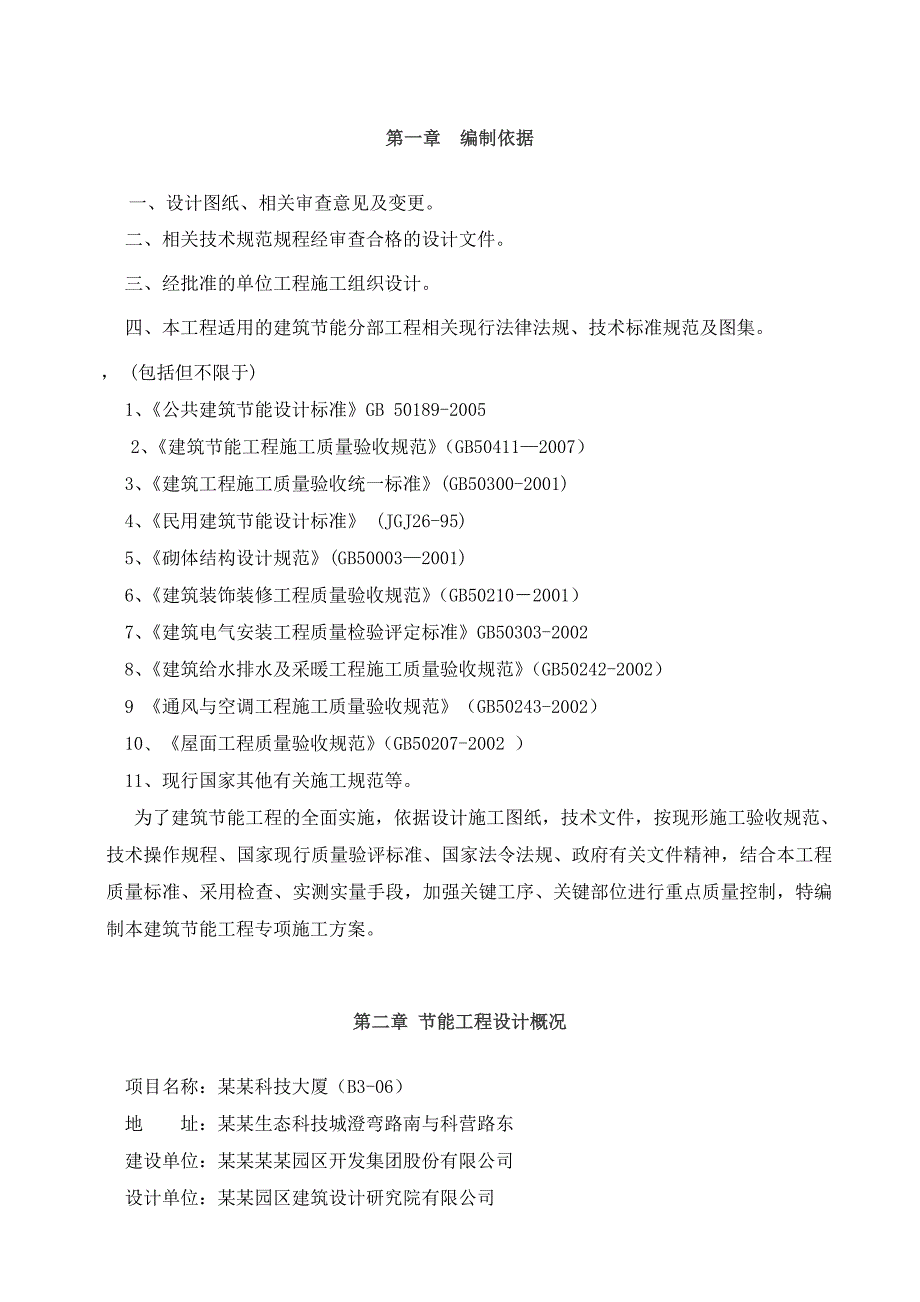

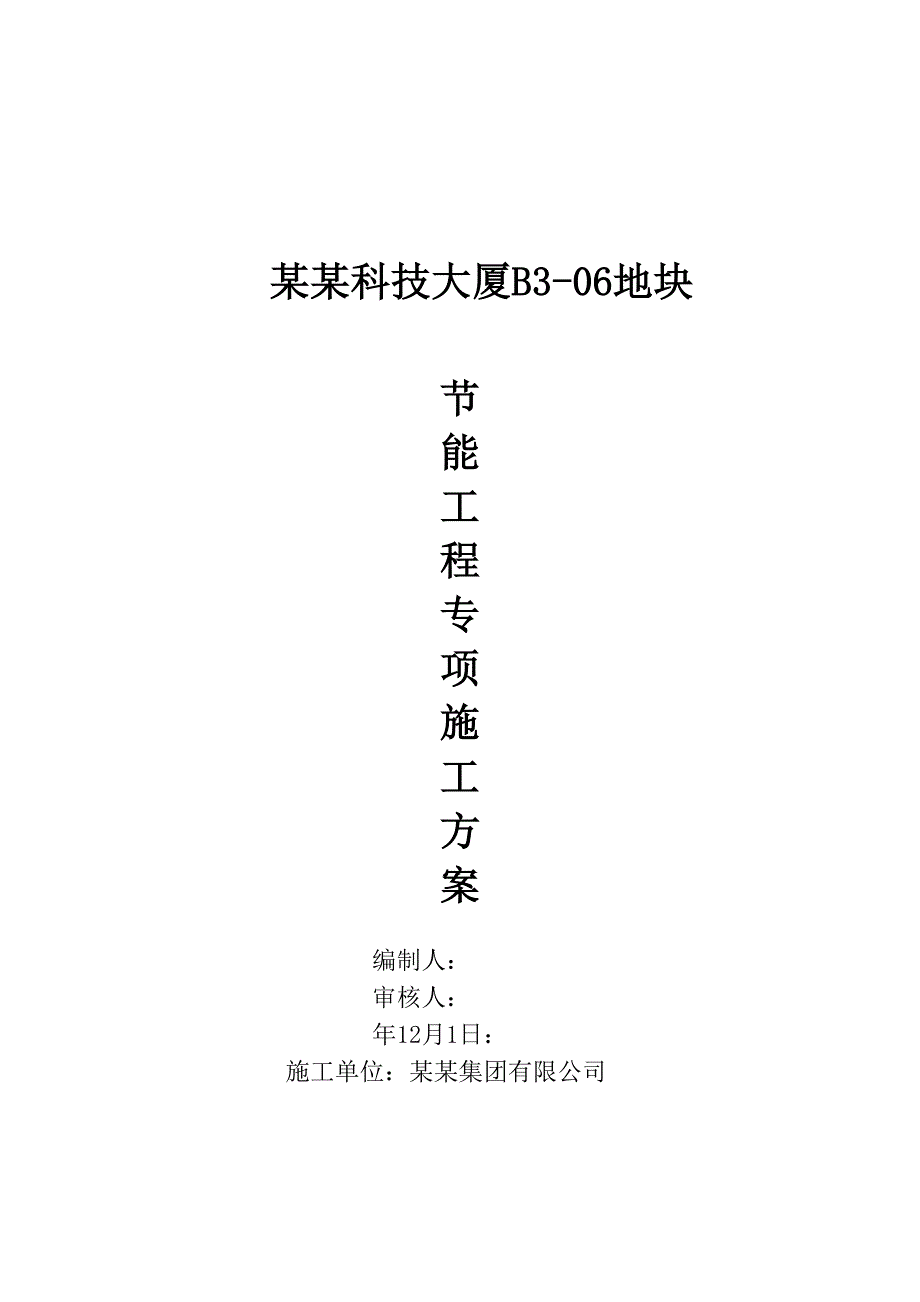

1、某某科技大厦B3-06地块节能工程专项施工方案编制人： 审核人： 年12月1日：施工单位：某某集团有限公司第一章 编制依据一、设计图纸、相关审查意见及变更。二、相关技术规范规程经审查合格的设计文件。三、经批准的单位工程施工组织设计。四、本工程适用的建筑节能分部工程相关现行法律法规、技术标准规范及图集。， (包括但不限于) 1、公共建筑节能设计标准GB 50189-20052、建筑节能工程施工质量验收规范（GB504112007）3、建筑工程施工质量验收统一标准(GB50300-2001)4、民用建筑节能设计标准 (JGJ26-95)5、砌体结构设计规范(GB500032001)6、建筑装饰装修
2、工程质量验收规范（GB502102001）7、建筑电气安装工程质量检验评定标准GB50303-20028、建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）9 通风与空调工程施工质量验收规范（GB50243-2002）10、屋面工程质量验收规范（GB50207-2002 ）11、现行国家其他有关施工规范等。为了建筑节能工程的全面实施，依据设计施工图纸，技术文件，按现形施工验收规范、技术操作规程、国家现行质量验评标准、国家法令法规、政府有关文件精神，结合本工程质量标准、采用检查、实测实量手段，加强关键工序、关键部位进行重点质量控制，特编制本建筑节能工程专项施工方案。第二章 节能工

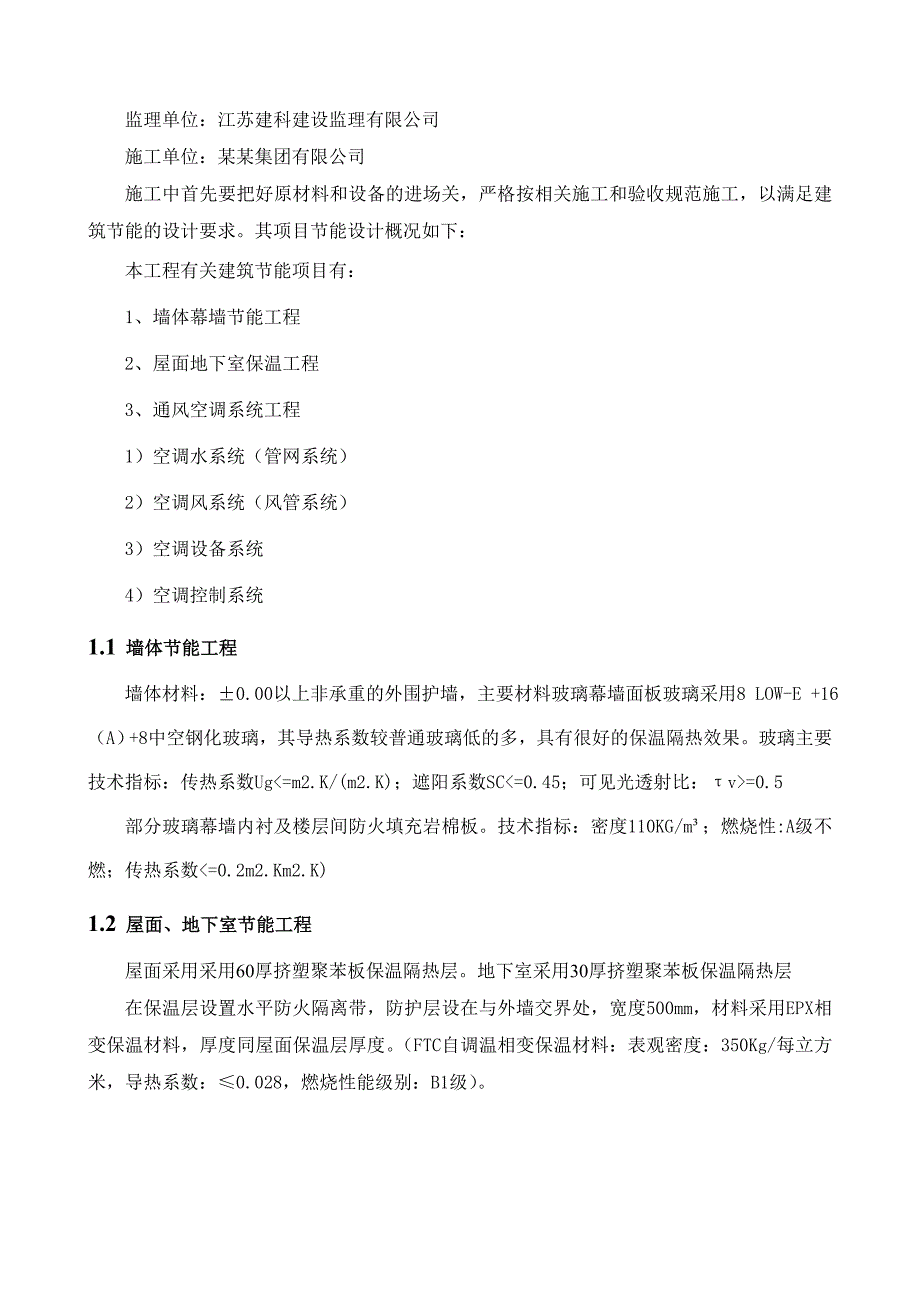

3、程设计概况项目名称：某某科技大厦（B3-06）地 址：某某生态科技城澄弯路南与科营路东建设单位：某某某某园区开发集团股份有限公司设计单位：某某园区建筑设计研究院有限公司监理单位：江苏建科建设监理有限公司施工单位：某某集团有限公司施工中首先要把好原材料和设备的进场关，严格按相关施工和验收规范施工，以满足建筑节能的设计要求。其项目节能设计概况如下：本工程有关建筑节能项目有：1、墙体幕墙节能工程2、屋面地下室保温工程3、通风空调系统工程1）空调水系统（管网系统）2）空调风系统（风管系统）3）空调设备系统4）空调控制系统1.1 墙体节能工程墙体材料：0.00以上非承重的外围护墙，主要材料玻璃幕墙面板玻
4、璃采用8 LOW-E +16（A）+8中空钢化玻璃，其导热系数较普通玻璃低的多，具有很好的保温隔热效果。玻璃主要技术指标：传热系数Ug=m2.K/(m2.K)；遮阳系数SC=0.5部分玻璃幕墙内衬及楼层间防火填充岩棉板。技术指标：密度110KG/m；燃烧性:A级不燃；传热系数=0.2m2.Km2.K)1.2 屋面、地下室节能工程屋面采用采用60厚挤塑聚苯板保温隔热层。地下室采用30厚挤塑聚苯板保温隔热层在保温层设置水平防火隔离带，防护层设在与外墙交界处，宽度500mm，材料采用EPX相变保温材料，厚度同屋面保温层厚度。（FTC自调温相变保温材料：表观密度：350Kg/每立方米，导热系数：0.0
5、28，燃烧性能级别：B1级）。1.3通风空调系统1.3.1大堂部分采用双风机全空气定风量低风速系统，采用侧送风，一层吊顶顶部回风，空气处理机设在裙房屋顶机房内；1.3.2典型办公区采用风机盘管+新风+排风系统；风机盘管采用三档调速的温控开关，并在回水管路设电动二通阀，从而进一步节能。卧式风机盘管暗装在吊顶内，回风处设过滤网，配合室内装修采用上送上回或侧送上回的送回风方式。每层设置1台新风空调机组于本层空调机房内；新风由设置于顶层的热回收机组+各楼层外墙百叶提供，空调季节利用排风对新风进行预热（或预冷）处理以降低新风负荷。1.3.3一层消防安保室和物业管理用房设置多联式空调+全热交换器的系统。1
6、.3.4空调水系统1.3.5空调水系统采用一次泵定流量系统，系统总管设置压差旁通，以适应实际的空调负荷变化；1.3.6空调水系统采用两管制，异程式（垂直同程水平异程）；1.3.1空调水系统各主要支路设置静态平衡阀，风机盘管回水管设置动态平衡电动二通阀，AHU机组回水管上设置电动动态平衡调节阀；1.3.7空调水系统采用闭式膨胀装置（带自动排气）定压补水，定压装置设置在地下一层冷冻机房。1.3.8空调负荷 空调夏季计算总冷负荷：3600KW；冷指标为：113W/m2； 空调冬季总计算热负荷：2050KW；热指标为：64W/m2。1.3. 9空调冷热源冷源：采用3台1100KW的水冷螺杆式冷水机组+
7、1台300KW的水源螺杆式热泵机组，冷冻水供回水温度：7/12；热源：采用2台1000KW的常压燃气热水锅炉，锅炉的热水供回水温度：90/70，经水-水板换热交换后的空调热水供回水温度为50/401.3.10本工程有关建筑节能项目有：1）空调水系统（管网系统）2）空调风系统（风管系统）3）空调设备系统4）空调控制系统第三章 施工部署1.1 组织机构夏国建胡道军 材料人员张圣荣王建宝劳务作业层1.2 质量目标分项工程合格率100；子分部工程合格率100%；建筑节能分部工程质量达到合格标准。1.3 节能目标严格执行建筑节能工程施工质量验收规范(GB50411-2007)的规定，确保本工程达到设计及
8、规范要求的节能标准。1.4 施工准备工作1) 应当对从事建筑节能工程施工的相关从业人员进行建筑节能标准与技术等专业知识 的培训。施工管理人员应当参加建筑节能执业继续教育。2) 施工现场，应备有国家和本市有关建筑节能法规文件与本工程相关的建筑节能强制性标准。3) 建筑节能工程施工前，项目总工应组织施工人员熟悉设计文件，参加施工图会审和设计交底。a) 施工图会审，应审查建筑节能设计图纸是否经过施工图设计审查单位审查合格。未经 审查或审查不符合强制性建筑节能标准的施工图不得使用。b) 建筑节能设计交底。项目施工人员应参加由建设单位组织的建筑节能设计技术交底 会，项目总工应对建筑节能设计技术交底会议纪
9、要进行签认。并对图纸中存在的问题通过建设单位向设计单位提出书面意见和建议。1.5 施工阶段工作施工前应按要求报送的拟进场的建筑节能工程材料/构配件/设备报审表（包括幕墙墙体材料、保温材料、门窗部品、暖通系统、照明设备等）及其质量证明资料，具体如下：1) 质量证明资料（是否合格、齐全，是否与设计和产品标准的要求相符。产品说明书和产品标识上注明的性能指标是否符合建筑节能标准。2) 是否使用国家明令禁止、淘汰的材料、构配件、设备。3) 有无建筑材料备案证明及相应验证要求资料。4) 按照施工合同约定及建筑节能标准有关规定的比例，进行跟踪检验或见证取样、送样检测。对未经验收或验收不合格的建筑节能工程材料
10、、构配件、设备，不得在工程上使用或安装；对国家明令禁止、淘汰的材料、构配件、设备，不得签认，限期将不合格的建筑节能工程材料、构配件、设备撤出现场。5) 对建筑节能施工过程进行巡视检查。对建筑节能施工中墙体、屋面等隐蔽工程的隐蔽过程、下道工序施工完成后难以检查的重点部位，进行现场检查。验收不合格的工序，不得进行下一道工序的施工。1.6 竣工验收工作1) 参于建设单位委托建筑节能测评单位进行的建筑节能能效测评。2) 审查建筑节能工程竣工资料。3) 组织对包括建筑节能工程在内的预验收，对预验收中存在的问题，认真进行整改，整 改完毕后填写建筑节能工程竣工报验单。第四章 施工计划1.1 技术准备1) 会
11、审图纸，掌握施工图中的细部构造及有关技术要求。2) 做好工程技术人员的培训，熟悉施工技术规程。3) 编制施工方案。针对工程特点及材料特性，编制具体的施工方案，并经监理(建设)单位批准。4) 技术交底。对施工操作人员进行技术、安全交底，使其掌握施工的关键技术及对相关工序的配合。1.2 材料计划1) 根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需的材料 用量计划，作好备料、供料工作和确定仓库、堆场面积及组织运输的依据。2) 原材料的进场检验：原材料进场由现场质量检查员按照公司制定的原材料进场验收标准进行原材料进场验收，同时填写材料进场验收记录。3) 原材料的技术性能，表观密度
12、、导热系数、抗压强度、尺寸变化率、吸水率应符合设计要求。4) 建筑节能工程进场材料和设备的复验项目应符合下表的规定，复验项目中应有30为见证取样送检。建筑节能工程进场材料和设备的复验项目序号子分部工程复验项目1玻璃幕墙、墙体1、保温材料的导热系数、材料密度、压缩强度、抗压强度、阻燃性；2、粘结材料和抹面砂浆的粘结强度；3、其他保温材料的热工性能；2屋面、地下室车道顶板1、板材、块材及现浇等保温材料的导热系数、密度、压缩(10%)强度、阻燃性；2、车道顶板松散保温材料的导热系数、干密度和阻燃性。3通风空调1、通风与空调系统中所使用的风机盘管机组的见证取样检测，以及通风与空调系统节能性能的检测（供
13、冷量，供热量，风量，出口静压，噪音，功率）。2，管道保温材料检测。1.3 节能材料要求1.3.1屋面、地下室保温挤塑板保温材料导热系数(m2k/w)容重kg/m3吸水率（v/v,%)70度，48h后尺寸变化率(%)外观挤塑板0.03030板材表面基本平整，无严重凸凹不平1.3.2 幕墙及外窗玻璃：一、材料要求1、 8LOW-E +16（A）+8、中空钢化玻璃部分玻璃幕墙内衬及楼层间防火填充岩棉板。技术指标：密度110KG/m；燃烧性:A级不燃；传热系数=0.2W/(m2.K)。2、密封胶应满足以下要求1）中空玻璃用弹性密封胶应符合JC/T486 的规定；2）中空玻璃用塑性密封胶应符合有关规定；
14、胶条：用塑性密封胶制成的含有干燥剂和波浪型铝带的胶条 其性能应符合相应标准。间隔框：使用金属间隔框时应去污或进行化学处理。干燥剂：干燥剂质量 性能应符合相应标准。中空玻璃两对角线之差：正方形和矩形中空玻璃对角线之差应不大于对角线平均长度的0.2%。中空玻璃的胶层厚度：单道密封胶层厚度为10 mm 2 mm ，双道外层密封胶层厚度为5 mm 7 mm，胶条密封胶层厚度为8 mm 2 mm。外观：中空玻璃不得有防碍透视的污迹， 夹杂物及密封胶飞溅现象。露点：20块试样露点均40为合格。耐紫外线辐射性能：2 块试样紫外线照射168 h， 试样内表面上均无结雾或污染的痕迹，玻璃原片无明显错位和产生胶条蠕变为合格，如果有1 块或2 块试样不合格，可另取2 块备用试样重新试验，2 块试样均满足要求为合格。气候循环耐久性能：试样经循环试验后进行露点测试 4 块试样露点40 为合格气密性：依据建筑外窗气密性能分级及检测方法GBT71072002不低于4级。1.3.3.通风空调系统见设计图纸。1.4 施工机具计划根据施工组织设计中确定的施工机具、设备的要求及施工进度的安排，编制施工机具设备需用量计划，落实施工机具设备需用量计划，确保按期进场，准时开工。具体施工机具配置情况见下表：施工机具配置情况一览表序号机具名称数量1空气压缩机1台2
