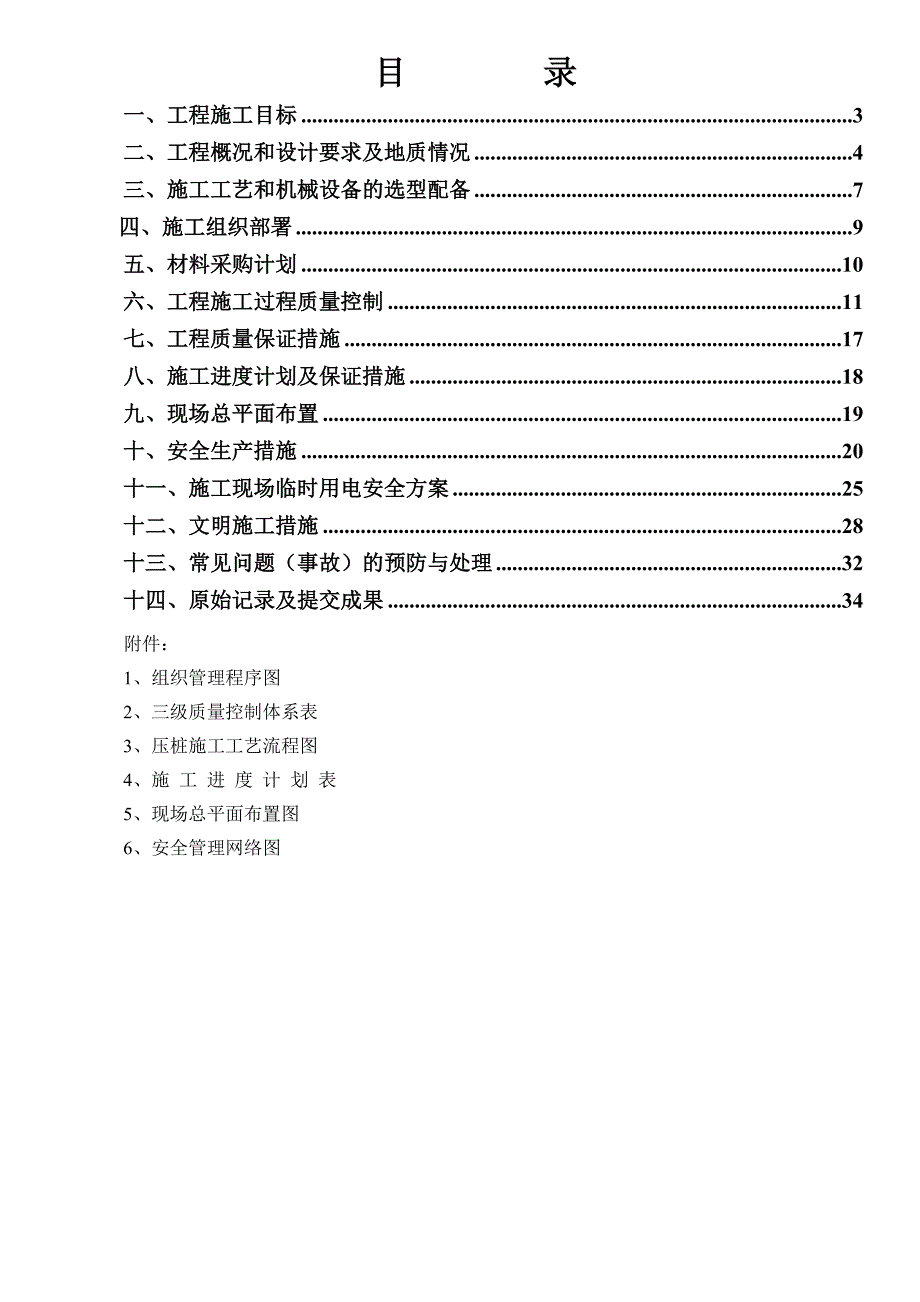

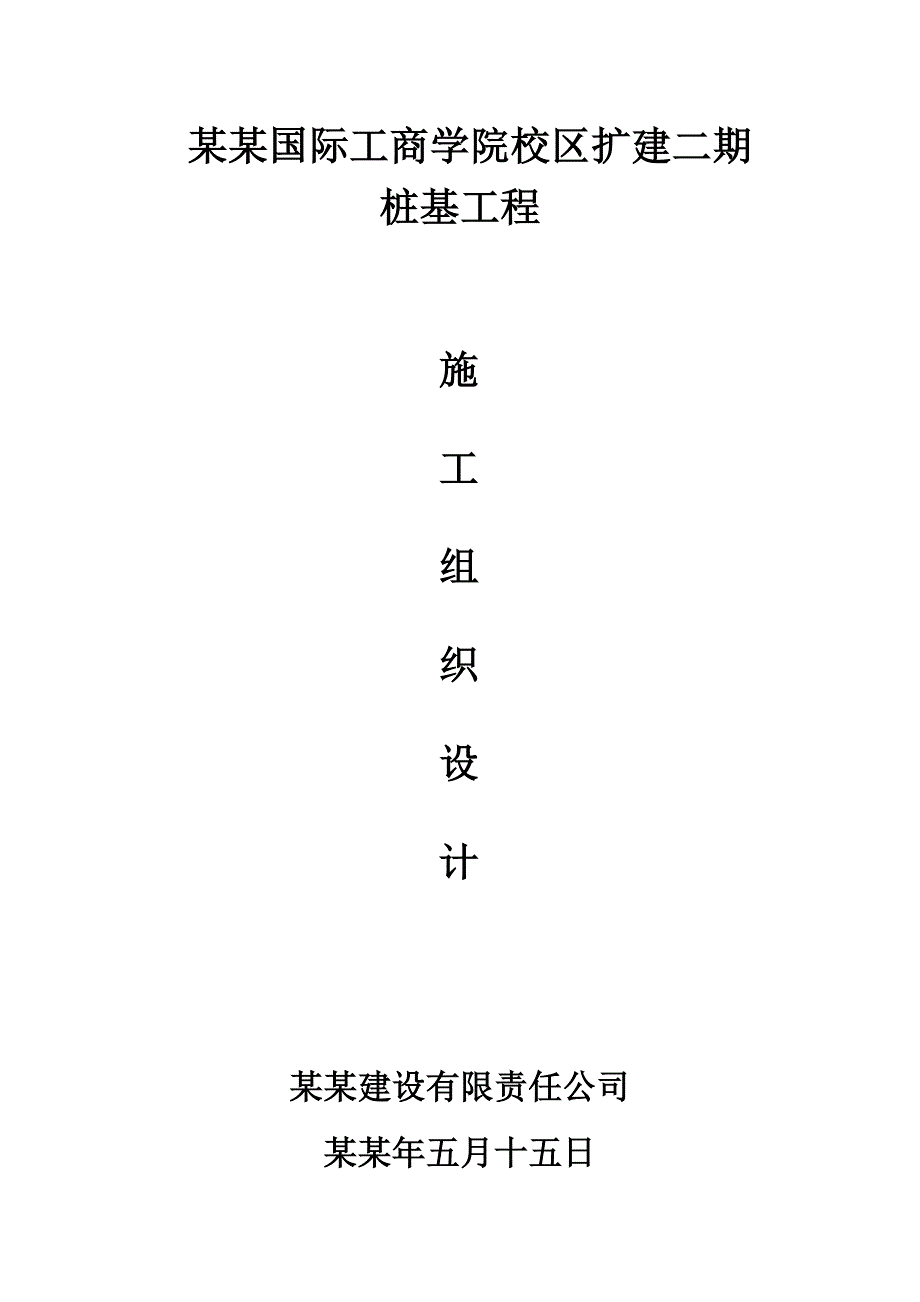

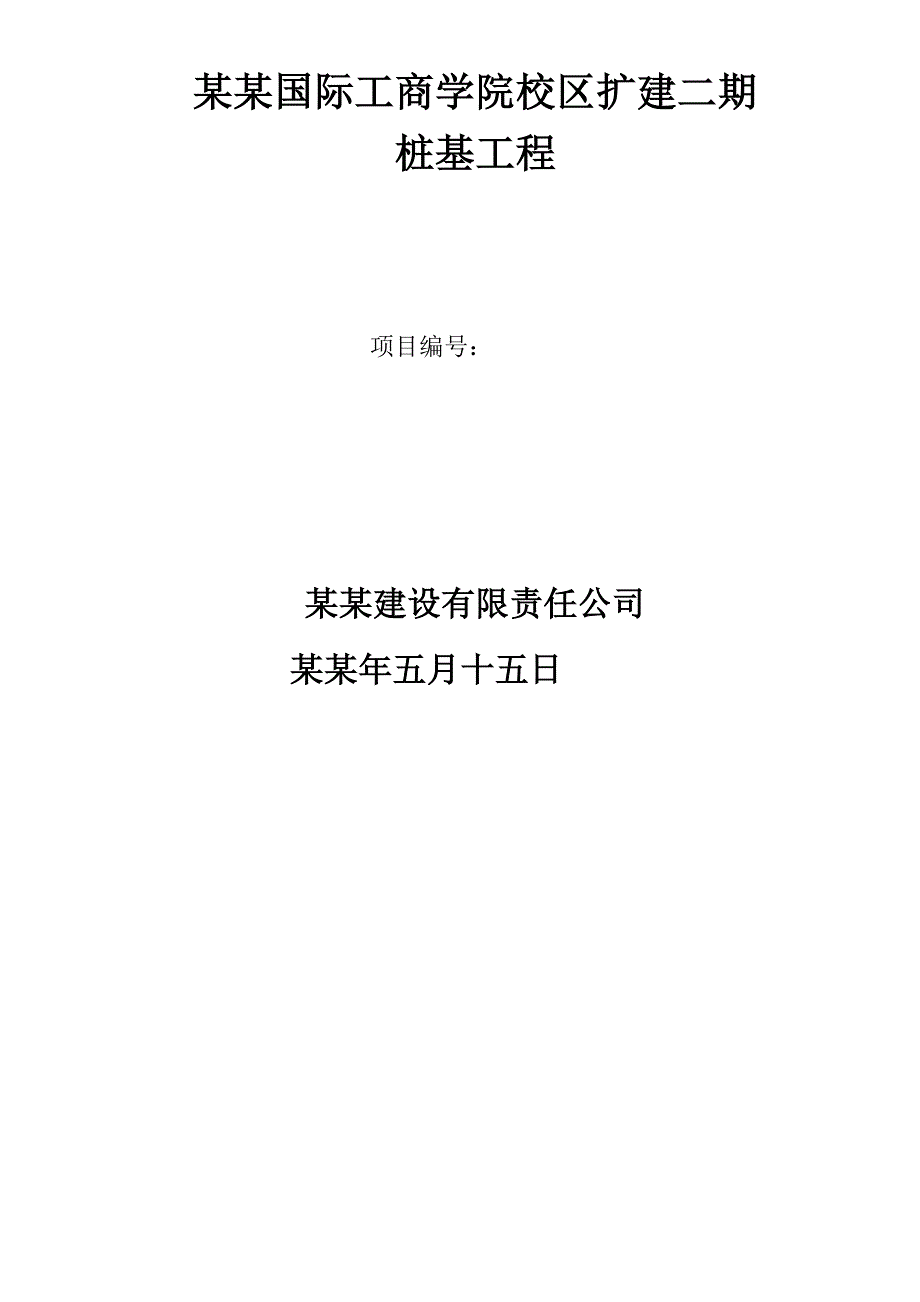

1、 某某国际工商学院校区扩建二期桩基工程施工组织设计 某某建设有限责任公司某某年五月十五日某某国际工商学院校区扩建二期桩基工程 项目编号：某某建设有限责任公司某某年五月十五日目 录一、工程施工目标3二、工程概况和设计要求及地质情况4三、施工工艺和机械设备的选型配备7 四、施工组织部署9五、材料采购计划10六、工程施工过程质量控制11七、工程质量保证措施17八、施工进度计划及保证措施18九、现场总平面布置19十、安全生产措施20十一、施工现场临时用电安全方案25十二、文明施工措施28十三、常见问题（事故）的预防与处理32十四、原始记录及提交成果34附件：1、组织管理程序图2、三级质量控制体系表3、
2、压桩施工工艺流程图4、施 工 进 度 计 划 表5、现场总平面布置图6、安全管理网络图前 言某某国际工商学院校区扩建二期工程位于上海市浦东新区金桥路以西，明月路与锦绣东之间。建设单位为某某国际工商学院，设计单位为中国海诚工程科技股份有限公司，总包单位为上海建工五建集团有限公司，我公司承担本工程桩基工程的施工任务。根据该项目的特点，为保证工程质量及施工进度，满足设计和建设单位的要求。本着“打造百年工程 树立上海地矿品牌实施节能减排 创建文明标化工地构建人机和谐 保障员工健康安全遵纪守法 严格管理 持续改进 诚信服务”的管理方针，特编制本施工组织设计。本施工组织设计根据下列依据编制而成：桩基施工图
3、纸；设计图纸及工程地质勘察报告；现行的有关技术规程、规范：1）上海市工程建设规范钻孔灌注桩施工规程(DG/TJ082022007)；2）上海市标准地基基础设计规范(DGJ08-11-2010)；3）上海市标准地基处理技术规范(DG/TJ08-40-2010)；4）国家标准工程测量规范（GB50026-2007）；5）建筑地基处理技术规范（JGJ79-2002）；6）建筑桩基技术规范（JGJ94-2008）；7）混凝土结构工程施工质量验收规范（GB50204-2002）；8）建筑地基基础工程施工质量验收规范（GB50202-2002）；9）国家行标钢筋焊接及验收规范（JGJ18-2012）；10
4、）其它相关的规范、规程和技术标准。一、 工程施工目标1、质量目标1.1、工程质量目标：一次验收合格；1.2、工期目标：施工工期48日历天，不含恶劣气候影响（施工时间为早6点到晚10点）；1.3、顾客满意度90分；2、环境管理目标和指针2.1、污水排放达标率100%；控制工地噪声，确保由于噪声造成的投诉0起；2.2、建筑垃圾定点堆放处置率100%；2.3、控制工地扬尘，确保由于扬尘造成的投诉0起；2.4、危险废弃物回收率100%；施工项目用电节约率5%；2.5、施工项目用水节约率5%；3、安全管理目标和指针3.1、施工过程中造成的重伤和死亡事故0起；有责重大交通事故0起；火灾事故0起；3.2、因
5、本组织施工方案或操作不当，造成管线、构筑物损坏及基坑坍塌事故0起二、 工程概况和设计要求及地质情况2.1工程概况2.1.1 本工程会议中心桩基础采用600的钻孔灌注桩,本工程0.000相当于绝对标高4.970m，室内外高差0.150m。，其中工程桩1、有效桩长26m、桩数129根，工程桩2、有效桩长25m、桩数51根，抗拔桩1、有效桩长26m、桩数14根，抗拔桩2、有效桩长25m、桩数24根，试桩1兼工程桩、有效桩长31m、桩数3根，试桩2兼抗拔桩、有效桩长31m、桩数3根。桩端持力层均为1-1层粘质粉土层，单桩承载力设计值890KN，单桩承载力极限值1900KN；抗拔抗压桩采用600钻孔灌注
6、桩，单桩承载力设计值550KN（抗拔），单桩承载力极限值1200KN（抗压）、施工前进行试成孔，数量不少于2个；低应变检测要求：必须大于总桩数的50%，独立承台处，每承台至少有一根。2.1.2 本工程三号（四号）学生招待所桩基础采用PHC预应力混凝土管桩，其中工程桩1、有效桩长30m、桩数286根，工程桩2、有效桩长31m、桩数4根，桩端持力层均为1-1层粘质粉土层，单桩承载力设计值800KN，单桩承载力极限值1600KN；低应变检测要求：必须大于总桩数的30%，并不得少于10根。采用独立承台形式的桩基工程，应扩大抽检比例，每个独立承台抽检桩数不得少于有一根；一柱一桩结构形式的工程应进行普测；
7、对用作抗拔的预应力桩，宜100%进行检测。2.2工程工作量：具体工程如下：钻孔灌注桩序号桩径（MM）桩顶绝对标高（M）有效桩长（M）桩数（根）单桩方量（M3）小计方量（M3）备注1600-0.380261297.35948.15工程桩12600-1.58025517.07360.31工程桩23600-0.38026147.35102.9抗拔桩14600-1.38025247.07169.56抗拔桩25600+4.623138.7626.28试桩1兼工程桩6600+4.623138.7626.28试桩2兼抗拔桩合计2241633.48PHC管桩序号类别桩径(mm)桩长(m)桩型桩数(根)工作量(
8、m)备注1工程桩40030PHC 400 AB 95-6,12,1228685803#、4#2试桩40031PHC 400 AB 95-7,12,124124合计29087042.3.工程桩设计要求2.3.1钻孔灌注桩设计要求本工程施工与验收均遵循GB502022002、GB503002001和上海市建设工程规范DG/TJ082022007等有关施工规范的有关规定进行（设计图纸有特殊要求的按图纸要求），具体质量指标如下：a、桩身混凝土强度等级为C30，水下浇灌的混凝土配料提交一级C35；钢筋保护层厚度50mm；桩顶嵌入基础底板100mm； b、定位误差不得大于 20mm，沉桩后位置误差不大于1
9、00mm，成孔垂直偏差不大于桩长1/200。c、加强筋在底部两道应箍住钢筋笼外皮，其它部位应箍住钢筋纵筋内皮，加强箍应与主筋焊牢；d、灌注桩实际落注高度应高于设计桩顶标高，高出的高度应根据桩长、地质条件和成孔工艺等因素合理确定，不宜小于桩长的3%，且不应小于1m，设计桩顶标高达到或接近地面时，桩顶混凝土泛浆应充分，确保设计桩顶标高以下混凝土强度符合设计要求；e、试桩开始前必须用低应变动测方法对桩身质量进行检查，低应变动测抽检数量必须大于总桩数的50%；独立承台处，每承台不少于一根；f、采用慢速维持荷载法及堆载发进行静载试桩，单桩竖向承载力特征值以测试结果为准，静荷载试验间歇时间宜为28天；h、
10、钢材必须有出厂合格证和按批量进行机械性能的复试报告，经复试合格后才能使用，钢筋焊接时应先做焊接试验，焊接试验合格后方可现场制作加工，焊接试验按现场每300个接头为一批做一组试件。i、钢筋焊接长度不小于：双面焊 5d；单面焊 10d（d为钢筋笼主筋直径）；主筋接头间距不小于1m，且同一截面上钢筋接头不多于总根数的50%。j、灌注水下混凝土时应连续灌注，每根桩的浇注时间不得大于混凝土的初凝时间，混凝土充盈系数不得小于1.15,也不宜大于1.3,单桩混凝土灌注时间不宜超过4小时。k、试块制作采用100mm*100mm*100mm立方体试模，每根桩一组试块。2.3.2预应力管桩设计要求本工程桩3#,4
11、#楼桩基础采用PHC 400 AB 95 管桩；预应力混凝土管桩选自图集10G409；施工采用静压法沉桩；a、桩位允许偏差：按照设计要求1-3根桩基位偏差不得大于100mm。b、本工程沉桩以控制标高为主，压桩力控制为辅。C、静载荷试验桩数不宜少于总桩数的1%，不应少于3根。管桩单桩静荷载试验加载采用慢速维持荷载试桩法，抗压试桩4根，单桩抗压承载力为800KN，单桩最大加载量不小于1600KN；d、桩基采用低应变动测法检测桩身质量，抗压桩检测数量不少于总桩数的30%，并不得少于10根，每个承台抽检桩数不得少于1根。 2.4工程地质情况2.4.1 地形、地貌、周边环境拟建场地位于上海市浦东新区金桥
12、镇，属滨海平原地貌类型。局部表层有多量建筑垃圾等杂物。场地地势稍有起伏。场地勘探孔口标高为3.704.78米。2.4.2 地基土的构成和特征拟建场地地层属上海市正常地层分布区，在所揭露深度50.45m范围内的地基土主要由饱和粘性土、粉性土和砂土组成。按其沉积年代、成因类型及其物理力学性质的差异，可划分为7个主要层次，其中第层分为二个亚层，其中第层可分为2 个次亚层及1个夹层。根据勘探成果分析，拟建场地为正常地层分布区，地层分布主要有以下特点：第1层填土，上部0.61.0m 以杂填土为主，含砖块、碎石等建筑垃圾；下部以素填土为主，含少量有机质、贝壳碎屑及植物根茎等杂物，土质不均匀。第1层浜填土，
13、含多量有机物及腐植物，有臭味，局部以杂填土为主，土软弱。第层灰黄色粘土，含氧化铁斑纹、铁锰质结核，土质由上至下渐变软。压缩性中等高等。第、层均为淤泥质粘性土，呈流塑状态，具高等压缩性。其中第层夹多量薄层粉性土。第层灰色粘土，含云母、有机质、腐殖 及钙质结核，整个场地均有分布。第层暗绿灰黄色粉质粘土（硬土层），硬塑可塑状态，土质较好，在整个场地均有分布。第1-1层草黄灰黄色粘质粉土，含云母，夹薄层粘性土，局部上部夹较多粉质粘土，呈中密状态，中等压缩性，该层下部有第1夹层粉 粘土分布；第1-2层草黄灰黄色砂质粉土夹粉砂，夹薄层粘性土，中密密实状态，土性较第1-1层好。第2层草黄灰黄色粉砂，颗粒成分
14、以长石、石英为主，局部夹薄层粘性土及粉性土，呈密实状态，压缩性中等。2.4.3 地下水拟建场地地下水主要有浅部土层的潜水和深部第层中的承压水。对本工程地基基础及基坑设计主要有影响的为浅部土层的潜水，对本工程地基基础设计施工有直接影响的为浅部土层的潜水。拟建场地地下水和土对类场地环境中的混凝土有腐蚀性，对钢结构有弱腐蚀性，在长期浸水环境下对钢筋混凝土结构中的钢筋有微腐蚀性。2.4.4 不良地质条件场地东、西侧各有一条东西向暗浜分布，浜填土土质杂乱，较为软弱，含多量有机质，场地局部地段第1层填土比较厚（最厚达2.7m），该层多含建筑垃圾，土质松散。第层土层局部夹多量粉性土，透水性较好，在水头差作用下易产生管涌、流砂等不良地质现象。地层特性详见上海岩土工程勘察设计研究院有限公司提供的“某某国际工商学院校区扩建项目的勘察报告”。 三、施工工艺和机械设备的选型配备3.1施工工艺本工程桩基采用钻孔灌注桩，桩基桩径为600mm，据场区地层条件和我公司的施工经验，拟选用GPS-10钻机用正循环回转钻进成孔、自然造浆护壁、商品砼“回顶导管法”水下砼灌注成桩的施工工艺。本桩基工程PHC管桩施工主要采用静力压入法施工，采
