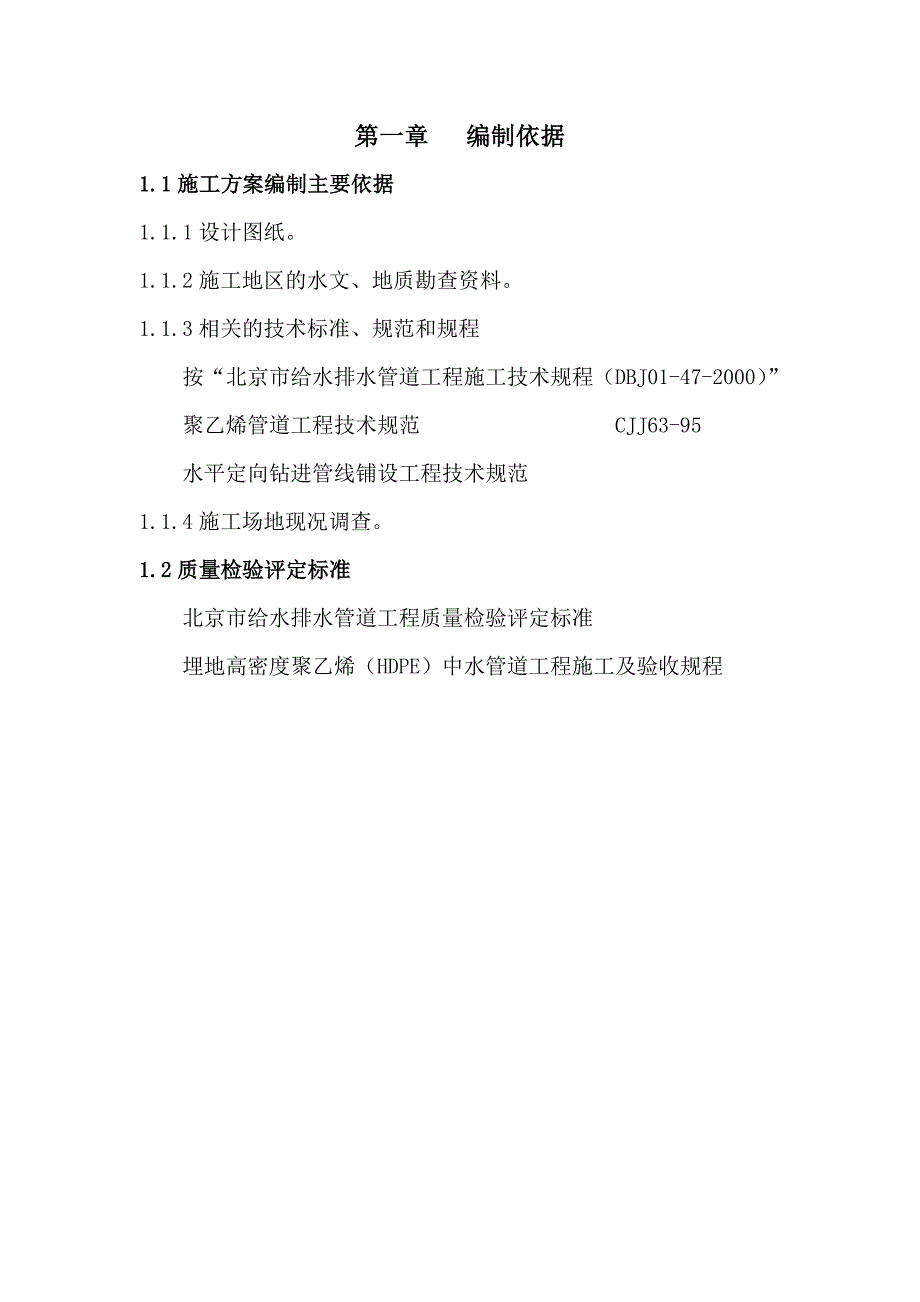

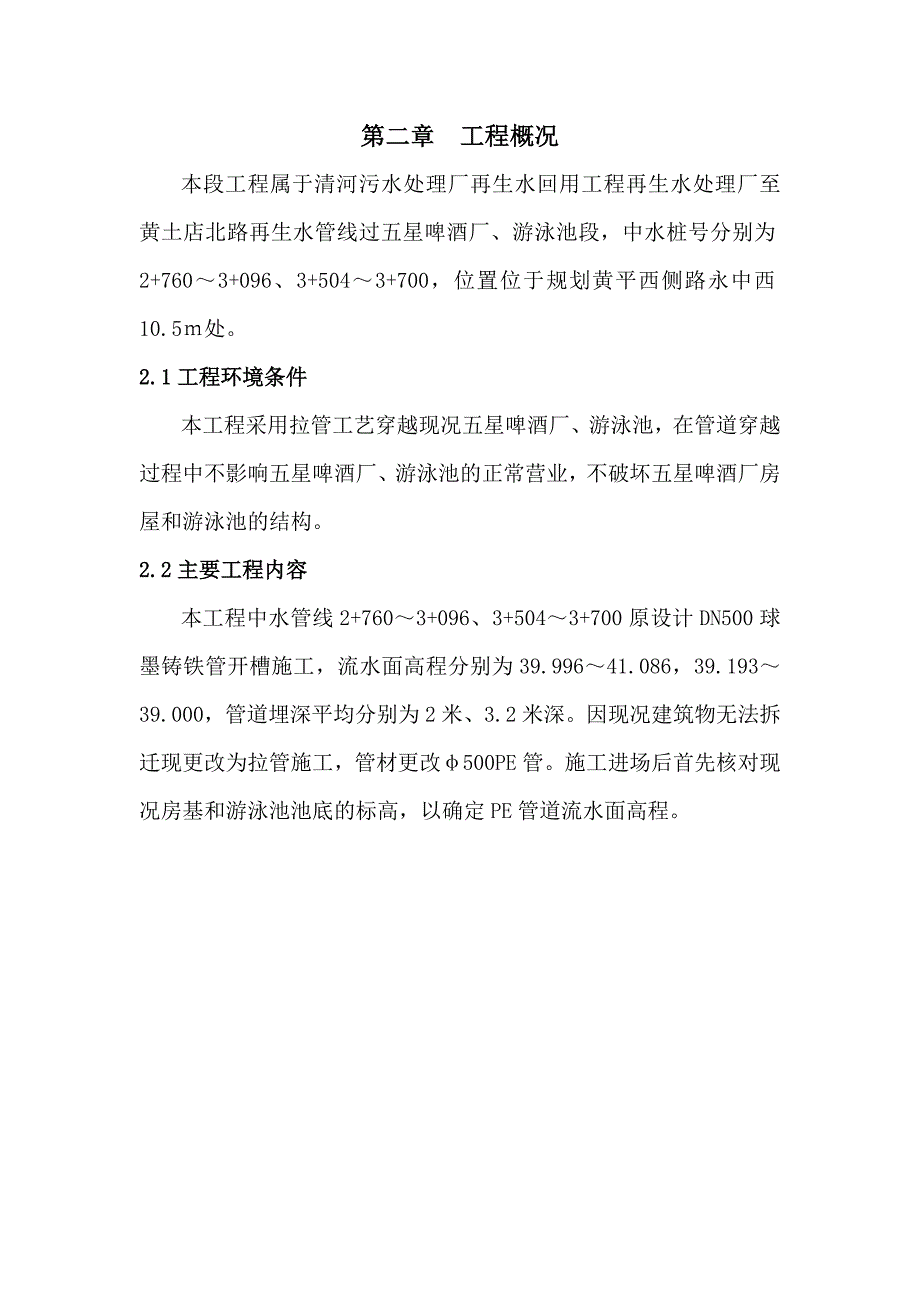

1、第一章 编制依据1.1施工方案编制主要依据1.1.1设计图纸。1.1.2施工地区的水文、地质勘查资料。1.1.3相关的技术标准、规范和规程按“北京市给水排水管道工程施工技术规程（DBJ01-47-2000）”聚乙烯管道工程技术规范 CJJ63-95水平定向钻进管线铺设工程技术规范1.1.4施工场地现况调查。1.2质量检验评定标准北京市给水排水管道工程质量检验评定标准埋地高密度聚乙烯（HDPE）中水管道工程施工及验收规程第二章 工程概况本段工程属于清河污水处理厂再生水回用工程再生水处理厂至黄土店北路再生水管线过五星啤酒厂、游泳池段，中水桩号分别为2+7603+096、3+5043+700，位置位
2、于规划黄平西侧路永中西10.5处。2.1工程环境条件本工程采用拉管工艺穿越现况五星啤酒厂、游泳池，在管道穿越过程中不影响五星啤酒厂、游泳池的正常营业，不破坏五星啤酒厂房屋和游泳池的结构。2.2主要工程内容本工程中水管线2+7603+096、3+5043+700原设计DN500球墨铸铁管开槽施工，流水面高程分别为39.99641.086，39.19339.000，管道埋深平均分别为2米、3.2米深。因现况建筑物无法拆迁现更改为拉管施工，管材更改500PE管。施工进场后首先核对现况房基和游泳池池底的标高，以确定PE管道流水面高程。第三章 工程特点3.1 追求高质量我公司深刻意识到对于施工精品工程来

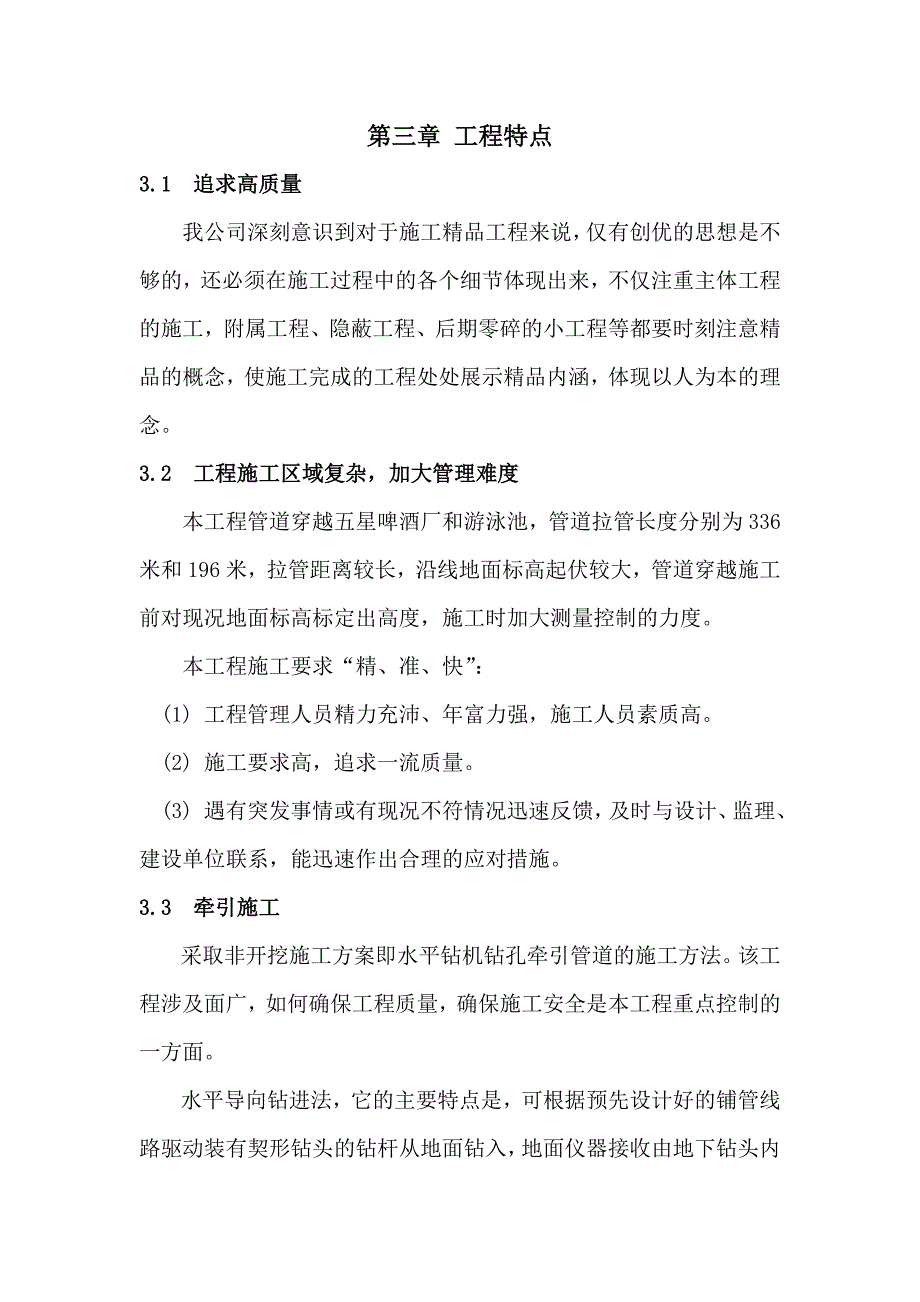

3、说，仅有创优的思想是不够的，还必须在施工过程中的各个细节体现出来，不仅注重主体工程的施工，附属工程、隐蔽工程、后期零碎的小工程等都要时刻注意精品的概念，使施工完成的工程处处展示精品内涵，体现以人为本的理念。3.2 工程施工区域复杂，加大管理难度本工程管道穿越五星啤酒厂和游泳池，管道拉管长度分别为336米和196米，拉管距离较长，沿线地面标高起伏较大，管道穿越施工前对现况地面标高标定出高度，施工时加大测量控制的力度。本工程施工要求“精、准、快”：(1) 工程管理人员精力充沛、年富力强，施工人员素质高。(2) 施工要求高，追求一流质量。(3) 遇有突发事情或有现况不符情况迅速反馈，及时与设计、监理
4、、建设单位联系，能迅速作出合理的应对措施。3.3 牵引施工采取非开挖施工方案即水平钻机钻孔牵引管道的施工方法。该工程涉及面广，如何确保工程质量，确保施工安全是本工程重点控制的一方面。水平导向钻进法，它的主要特点是，可根据预先设计好的铺管线路驱动装有契形钻头的钻杆从地面钻入，地面仪器接收由地下钻头内传送器发出的信息，控制钻头按照预定的方向绕过地下障碍物直达目的地，然后卸下钻头换装适当尺寸和特殊类型的回程扩大器，使之能够在拉回钻杆的同时将钻孔扩大至所需直径，并将需要铺装的管线同时返程牵回钻孔入口处。在整个工作中，特别的混合机组提供的钻孔混合液不断地从钻头的钻口嘴喷出，用以润滑钻头，钻杆和加固钻道，
5、以提高整个工程的工作效率。水平导向钻进法示意图见下图。 水平导向钻进法示意图 (图3.1)3.4 文明施工、环保要求本工程施工区域地处海淀区西三旗乡，施工范围内有厂区、居民生活区，施工时必须制定周密的文明施工、环境保护措施，并设专人进行环保管理，在施工中严格贯彻文明施工措施。依照公司质量环境职业健康安全程序指导，在施工过程中，我们将严格依照北京市关于大气、扬尘治理的阶段有关要求，实施绿色施工工地，力争环保工程。第四章 施工部署及计划4.1 施工部署原则根据业主对工程施工的要求，并结合本工程的环境特点，为合理地组织施工，经过综合分析，本工程进行施工时，应注意以下几个关键问题：(1) 在有计划、有
6、秩序地进行施工的同时，协调好与啤酒厂、游泳池及其他管理部门的配合；(2) 保证施工期间区内的啤酒厂、游泳池正常的营业。(3) 施工中要严格保证周边环境与建筑物的安全。因此首先要对地下管线情况进行坑探，查明地下管线的数量、所属单位及平面位置和高程。然后从啤酒厂、游泳池的基建处查得建筑物基础类型和埋设深度。并在绘制的施工平面图中明显表示。从而保证其它交叉管线和相邻建筑物的正常使用。 (4) 采取有效措施，重点解决好施工现场的一系列环保问题，切实做到文明施工，达到北京市环保标准；4.1.1 临时用水布置本工程施工用水拟接附近居民生活用水或中水公司水车送水。(见施工平面布置图4.1)4.1.2 临时用
7、电布置临时用电将严格按照相关规定进行使用，并有专人进行临电管理，维护，确保安全。(见施工平面布置图4.1)4.2 工期、质量目标4.2.1进度计划（见施工进度计划横道图 图4.3）严格按照甲方要求安排施工，本拉管工程工期控制在22天以内。4.2.2质量目标工程验收一次通过，工程质量达到合格级标准。4.3 施工人员组织机构 (见附后施工人员组织机构图 图4.4)施工人员组织机构图 图4.4项目负责人孙 野下 属 作 业 班 组技术质量负责人周明扣安全负责人孙小铃施工负责人姚茂金测量负责人杨浩平第五章 施工准备5.1 施工准备5.1.1进场前的准备地层勘探主要了解有关地层和地下水的情况，为选择钻进
8、方法和配制钻液提供依据。其内容包括：土层的标准分类、孔隙度、含水性、透水性以及地下水位、基岩深度和含卵砾石情况等。可采用查资料、开挖和钻探方法获取。地下管线探测主要了解有关地下已有管线和其它埋设物的位置，为设计钻进轨迹提供依据。根据现场实际情况解决施工用电、用水。以钻机路线的入土点和出土点各挖一个工作井和接收井，便于钻机入土开钻，并且作为泥浆的排放和收集点，若泥浆过多采用泥浆车外运。5.1.2技术准备（1）组织工程施工技术人员参与设计单位、建设单位的施工图会审和企业内施工技术交底，了解施工特点和技术要求，熟悉施工操作规程和各项技术数据。（2）根据敷设管道的管径尺寸，计算出管道孔的扩孔次数和每次
9、回扩所使用的回扩器的规格。（3）根据钻机操纵手册和导向仪的控制、精度要求，制定出详细的技术交底。并向施工作业人员进行交底。（4）与钻机操作手共同制定出管道中线和高程的控制数据和纠偏措施。5.1.3主要设施设备采用国产DDW-350铺管钻机，马克3导向仪。另配功率为45KW的不停钻射流循环泥浆搅拌系统，可快速制备钻进用泥浆；操纵台全功能数字仪表显示，独立的液压锚桩系统。钻机整体性能优越。 （1）钻机的主要技术参数：发动机功率：200KW 最大推力/拉力：380KN最大回转扭矩：18000N.m 输出轴转速：0110r/min泥浆系统功率：45KW 泥浆泵流量：320L/min 泥浆泵压力：10M
10、pa 角度范围：820钻杆规格：89mm7mm/5000 配套钻杆：300m钻头级配：6个750mm主机外形尺寸（长宽高）：5200mm2300mm2200mm泥浆搅拌站外形尺寸（长宽高）：4200mm2300mm2700mm附图：DDW-350型钻机主机(图5.1)附图：DDW-350型钻机泥浆制备系统(图5.2)（2）马克3导向仪在水平导向钻机钻进的过程中，用来跟踪和定位钻头位置的设备，此仪器可以提供钻机过程中每跟钻杆的斜度、旋转方位、深度等信息。5.2施工平面布置根据每段管道穿越的实际情况，在管道的起点设置一个工作井，在管道的终点设置一个接收井。过啤酒厂段在中水桩号3+096处开拉管工作
11、坑，该工作坑在5#废品收购站里，需征用12m5m的地方做工作坑，在接收坑2+740处向南2+730处需征用2m3m的地方做焊接管的入点，在施工时需征用2+590-2+740处的建中路西侧辅路作为焊管工作场地。过游泳池段在桩号3+504处开拉管工作坑，尺寸84m，在接收坑3+700处向北3+710处需征用2m3m的地方做焊接管的引入点，施工时利用北侧的荒地作为焊管工作场地。5.3材料准备管道生产厂在产品出厂前做严格的出厂试验，产品出厂附带质量保证书。运输管时，应用带挡板的平台车辆，车辆应配备平坦无锐棱的档杆，运输时管材要固定，使管材和挡杆间尽量减少移动。 各种设备根据施工进度计划安排，提前与材料
12、厂家签定供货协议，并提交材料加工计划。 管材进场后,堆放在现场附近,设专人看护。并设置产品标识。5.4 工力准备（见工力曲线图 图5.3） 劳动力计划表 表5.1 工 种工程开工至结束穿越啤酒厂穿越游泳池是否持证上岗备 注机械工66有 证本单位职工木 工11本单位职工电 工11有 证本单位职工焊 工22有 证本单位职工管 工33有 证本单位职工水 工22本单位职工管理人员44本单位职工合 计19 人19 人 工力曲线图 图5.3 第六章 施工技术措施6.1施工工艺流程(图6.1)设备就位确定穿越路线测量放线施工前准备扩孔牵引管道穿越管道焊接导向钻孔泥浆护壁土方回填管件焊接试压冲洗6.2施工测量
13、6.2.1平面控制放线平面控制及放线，依据现有边线，通过勘测方提供的控制点引测本工程的定位点，为保证施工各阶段控制点网，坐标及高程的准确，首先对施工现场内各控制桩加以保护。并把各控制点引测至现场外加以保护，以便竖向引测放线。同时要做闭合校核。 施工前通过全站仪沿地面上拉管的中心线每3米设置一桩（有障碍物的除外），并沿拉管的中心线撒好白灰线且测出桩高程，算好桩高程与设计拉管流水面的关系。6.2.2高程控制高程控制根据勘测方提供的水准点引测施工现场的高程控制点。根据本工程的实际情况，在现场选择固定的地方做临时水准点，并做好保护。高程控制采用两次仪器高程前后视等距测法，保持精度。为保证设计方向、位置
14、的正确性，控制线的传递用经纬仪进行引测，保证平面位置的准确。6.3 基坑开挖因过啤酒厂段和过游泳池段只是穿越距离不同，具体施工方法等均相似，因此仅以过啤酒厂段为例加以说明。本工程过啤酒厂段在中水桩号3+096处挖拉管工作坑，在2+740处挖拉管接收坑，且将2+7402+760段调成与2+7603+096同直线。2#工作坑开挖尺寸为5宽12长、1#接收坑尺寸为33。工作坑深度根据拉管流水面高程确定。为保证工作坑内干燥和扩孔施工,在工作坑南侧设（4宽1.5长1.5深）泥浆沉淀池,并在池底设泥浆泵随时将多余泥浆抽出坑外。见图6.2。过游泳池段在桩号3+504处开拉管工作坑，在3+700处开拉管接收坑。工作坑与接收坑尺寸与1#、2#坑相同。工作坑按1:0.5放坡，不需要采用支护。6.4 地层勘探地下管线探测及钻进轨迹的规划与设计地层勘探主要了解有关地层和地下水的情况，为选择钻进方法和配制钻液提供依据。其内容包括：土层的标准分类、孔隙度、含水性、透水性以及地下
