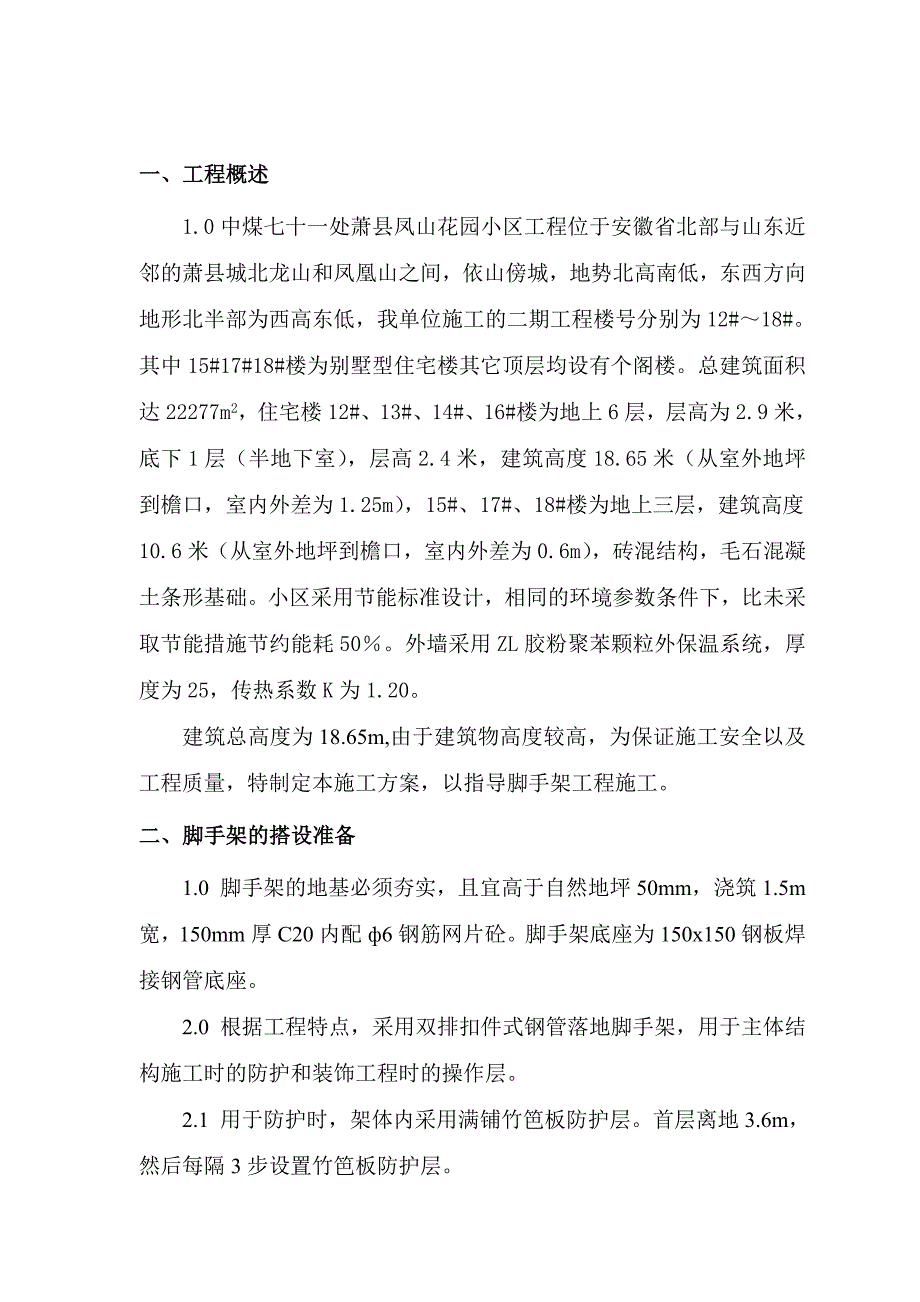

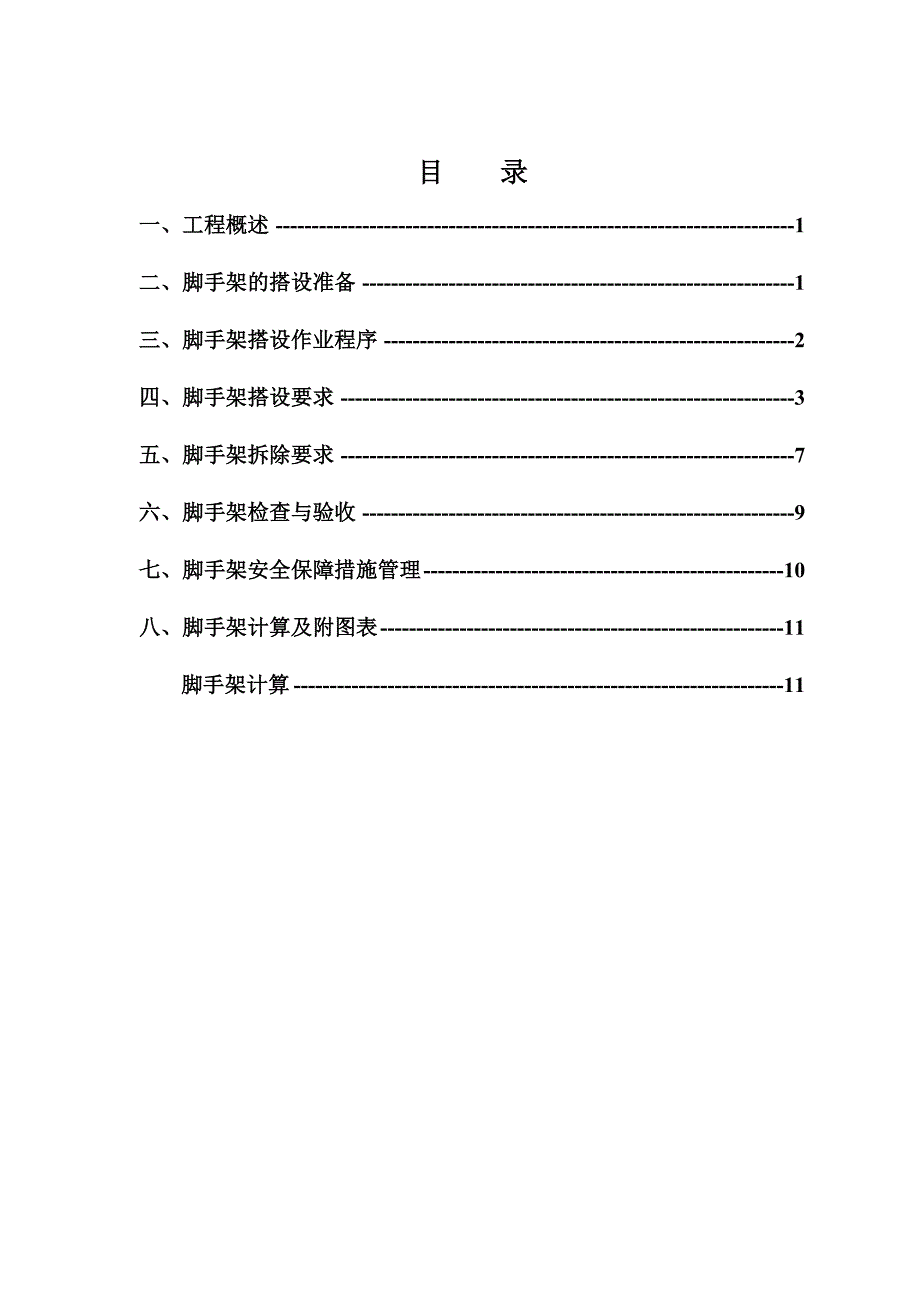

1、目 录一、工程概述1二、脚手架的搭设准备1三、脚手架搭设作业程序2四、脚手架搭设要求3五、脚手架拆除要求7六、脚手架检查与验收9七、脚手架安全保障措施管理10八、脚手架计算及附图表11脚手架计算11一、工程概述1.0中煤七十一处萧县凤山花园小区工程位于安徽省北部与山东近邻的萧县城北龙山和凤凰山之间，依山傍城，地势北高南低，东西方向地形北半部为西高东低，我单位施工的二期工程楼号分别为12#18#。其中15#17#18#楼为别墅型住宅楼其它顶层均设有个阁楼。总建筑面积达22277m2，住宅楼12#、13#、14#、16#楼为地上6层，层高为2.9米，底下1层（半地下室），层高2.4米，建筑高度18
2、.65米（从室外地坪到檐口，室内外差为1.25m），15#、17#、18#楼为地上三层，建筑高度10.6米（从室外地坪到檐口，室内外差为0.6m），砖混结构，毛石混凝土条形基础。小区采用节能标准设计，相同的环境参数条件下，比未采取节能措施节约能耗50。外墙采用ZL胶粉聚苯颗粒外保温系统，厚度为25，传热系数K为1.20。建筑总高度为18.65m,由于建筑物高度较高，为保证施工安全以及工程质量，特制定本施工方案，以指导脚手架工程施工。二、脚手架的搭设准备1.0 脚手架的地基必须夯实，且宜高于自然地坪50mm，浇筑1.5m宽，150mm厚C20内配6钢筋网片砼。脚手架底座为150x150钢板焊接钢

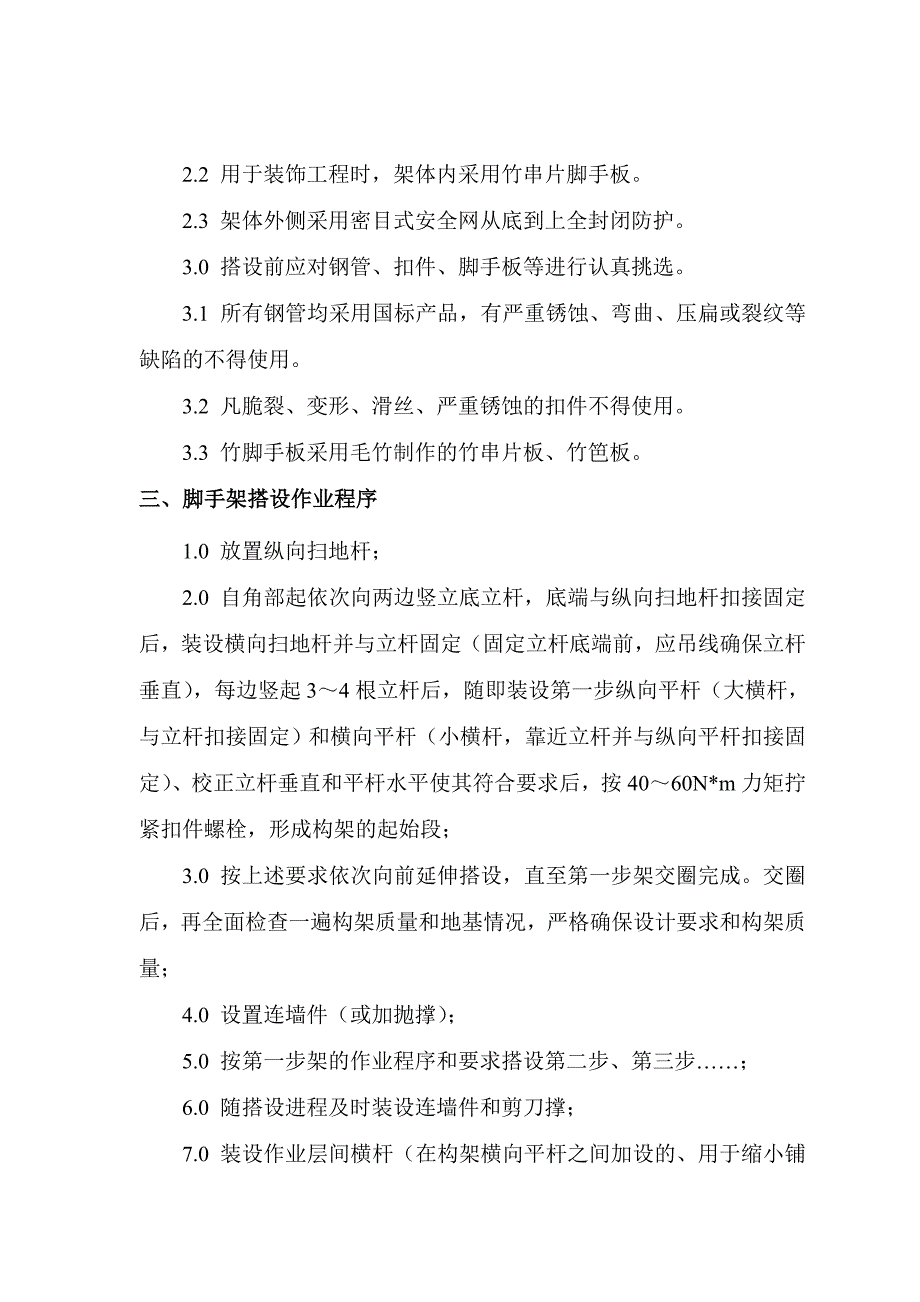

3、管底座。2.0 根据工程特点，采用双排扣件式钢管落地脚手架，用于主体结构施工时的防护和装饰工程时的操作层。2.1 用于防护时，架体内采用满铺竹笆板防护层。首层离地3.6m，然后每隔3步设置竹笆板防护层。2.2 用于装饰工程时，架体内采用竹串片脚手板。2.3 架体外侧采用密目式安全网从底到上全封闭防护。3.0 搭设前应对钢管、扣件、脚手板等进行认真挑选。3.1 所有钢管均采用国标产品，有严重锈蚀、弯曲、压扁或裂纹等缺陷的不得使用。3.2 凡脆裂、变形、滑丝、严重锈蚀的扣件不得使用。3.3 竹脚手板采用毛竹制作的竹串片板、竹笆板。三、脚手架搭设作业程序1.0 放置纵向扫地杆； 2.0 自角部起依次
4、向两边竖立底立杆，底端与纵向扫地杆扣接固定后，装设横向扫地杆并与立杆固定（固定立杆底端前，应吊线确保立杆垂直），每边竖起34根立杆后，随即装设第一步纵向平杆（大横杆，与立杆扣接固定）和横向平杆（小横杆，靠近立杆并与纵向平杆扣接固定）、校正立杆垂直和平杆水平使其符合要求后，按4060N*m力矩拧紧扣件螺栓，形成构架的起始段；3.0 按上述要求依次向前延伸搭设，直至第一步架交圈完成。交圈后，再全面检查一遍构架质量和地基情况，严格确保设计要求和构架质量；4.0 设置连墙件（或加抛撑）；5.0 按第一步架的作业程序和要求搭设第二步、第三步；6.0 随搭设进程及时装设连墙件和剪刀撑；7.0 装设作业层间
5、横杆（在构架横向平杆之间加设的、用于缩小铺板支承跨度的横杆）、铺设脚手板和装设作业层栏杆、挡脚板或围护，封闭措施。四、脚手架搭设要求1.0 脚手架构造要求：立杆纵距La1.8m，横距Lb0.85m，连墙件二步三跨设置，1.1 外脚手架立杆纵向间距1.8m，架宽为0.9m,内立杆距建筑物0.35m；步距h1.8m，连墙件设置二步三跨。2.0 立杆2.1 立杆基础：基土应坚硬、密实，浇筑1.5m宽，150mm厚C20内配6钢筋网片砼。脚手架底座底面标高宜高于自然地坪50mm。距架体400mm设排水沟，沟宽300mm，并有1的排水坡度，与场地排水沟连通。2.2 在钢筋砼基础上弹线，按线放好底座，再将
6、立杆放入底座内，不得将立杆直接置于混凝土面层上。2.3 立杆必须设置纵向及横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆的立杆上。2.4 立杆接长采用对接扣件连接。立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相邻接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。2.5 立杆顶端高出女儿墙上皮1.0m，高出檐口上皮1.5m。3.0 大横杆：步距h1.8m。3.1 大横杆设置在立杆内侧，其长度不小于3跨；用直角扣件固定在立杆上。3.2 对接
7、扣件交错布置，两根相邻大横杆的接头处不设置在同步或同跨内；不同步或不同跨两个相邻的接头在水平方向错开的距离不小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。3.3 同一排大横杆的水平偏差不大于该片脚手架总长度的1/250且不大于50mm。4.0 小横杆4.1 主节点处必须设置一根小横杆，用直角扣件连接且严禁拆除。主节点处两个直角扣件的中心距不得大于150mm。在双排脚手架中，靠墙一端的外伸长度不应大于两排架间距的0.4倍，且不应大于500mm。4.2 小横杆应贴近立杆布置，搭于大横杆之上并用直角扣件扣紧。在相邻立杆之间 根据需要加设12根。5.0 剪刀撑5.1 每道剪刀撑宽度
8、不少于4跨，且不小于6m，斜杆与地面的倾角在4560之间。跨越立杆的最多根数按下表的规定确定：剪刀撑斜杆与地面的倾角 4550 60剪刀撑跨越立杆的最多根数n7655.2 整个建筑的双排脚手架在外侧立面整个长度和高度上连续设置剪刀撑。 5.3 剪刀撑斜杆的接长采用搭接，搭接长度不小于1.0m应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm；斜杆用旋转扣件固定在与之相交的小横杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不大于150mm。在中间应增加3个扣结点。5.4 建筑的封闭型双排脚手架除拐角设置横向斜撑外，中间每隔6跨设置一道；横向斜撑应设在同一节间，由底至顶
9、呈之字型连续布置；斜杆在1跨内跨越1个步距，用旋转扣件固定在与之相交的小横杆的伸出端上，旋转扣件中心线至主节点的距离不大于150mm。6.0 连墙件：采用48x3.5钢管与建筑物可靠连接。6.1 连墙件的布置靠近主节点，偏离主节点的距离不大于300mm；从底层第一步纵向水平杆处开始设置。6.2 连墙件的设置：二步三跨设置。连墙件水平设置，不能水平时，与脚手架连接的一端应下斜连接，不应采用上斜连接。（见附图）6.2.1非曲直拉杆通过门窗洞口，在墙两侧用横杆夹持和背楔固定。6.2.2 也可在门窗洞口的过梁跨中用适长的横向水平杆和2根短架杆围箍紧框架梁固定；7.0 脚手板：采用竹串片脚手板7.1 作
10、业层脚手板应铺满、铺稳，离开墙面120mm；应绑扎固定；7.2 竹串片脚手板应设置在三根横向水平杆上。7.3 脚手板的铺设采用对接平铺或搭接铺设。7.3.1 脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长取130150mm，两块脚手板外伸长度的和不大于300mm；7.3.2 脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出小横杆的长度不小于100mm。8.0 脚手架防护8.1 防护栏杆：由上下两道栏杆和挡脚板组成，栏杆和挡脚板均应搭设在外立杆的内侧，上栏杆高度为1.2m，在栏杆下边设置严密固定的挡脚板200mm高。中栏杆居中设置（高度0.7m），板与笆下
11、边距离底面的空隙不大于100mm。8.2 外围防护：脚手架外侧用密目安全网从底到上全封闭防护。安全网设置在外排立杆的里面，用系绳将网周边每个环扣系牢在脚手管上。8.3 架体内封闭：架体内采用满铺竹笆板防护层。首层离地3.6m，然后每隔3步设置竹笆板防护层。9.0 搭设作业注意事项9.1 脚手架采用48x3.5钢管及其相应扣件。9.2 底立杆应按立杆接长要求选择不同长度的钢管交错设置，至少应有两种适合的不同长度的钢管作立杆。9.3 在设置第一排连墙件前，应每隔6跨设一道抛撑，以确保架子稳定。9.4 一定要采取先搭设起始段而后前延伸的方式，当两组作业时，可分别从相对角开始搭设。9.5 连墙件和剪刀
12、撑及时设置，不得滞后超过2步。9.6 杆件端部伸出扣件之外的长度不小于100mm。9.7 在顶排连墙件之上的架高（以纵向平杆计）不得多于两步，9.8 剪刀撑的斜杆与基本构架结构杆件之间应有三道连接，其中，斜杆的对接或搭接接头部位至少有一道连接。9.9 周边脚手架的纵向平杆必须在角部交圈并与立杆连接固定。9.10 对接平铺脚手板时，对接处的两侧必须设置小横杆。9.11 作业层的栏杆和挡脚板设在立杆的内侧。栏杆接长符合对接或搭接的相应规定。五、脚手架拆除要求1.0 拆除现场必须设警戒区，张挂醒目的警戒标志，警戒区内严禁非操作人员通行或在脚手架下方继续组织施工。地面监护人员必须履行职责。必要时配备良
13、好的通讯装置。2.0 仔细检查吊运机械包括索具是否安全可靠。吊运机械不允许搭设在脚手架上，要另立设置。3.0 如遇强风、雨等特殊气候，不得进行脚手架的拆除。夜间实行拆除作业，具备良好的照明设备。4.0 所有高处作业人员，严格按高处作业规定执行和遵守安全纪律、拆除工艺要求。5.0 拆除人员进入岗位以后，先进行检查，加固松动部位，清理楼层内的材料、物件及垃圾块。所有清理物应安全输送至地面，严禁高处抛掷。6.0 不允许分立面拆除或上、下两步同时拆除（踏步式），认真做到一步一清，一杆一清。7.0 所有连墙件、斜拉杆、登高措施必须随脚手架同层拆除，同步进行下降，不准先行拆除。8.0 所有杆件与扣件，在拆
14、除时应分离，不允许杆件上附着扣件输送地面，或两杆同时拆下输送地面。9.0 拆除的物件严禁往下乱扔、乱抛，应通过传递或吊运。10.0 所有的竹笆拆除应自外向里竖向搬运，防止自里向外翻起后，笆面上的垃圾杂物直接从高处坠落伤人。11.0 脚手架内必须使用电焊气割工艺时，应严格按照国家特殊工种的要求和消防规定及项目部审批手续执行，增派专职人员，配备消防器材，防止火星和切割物溅落。严禁无动火令动用焊割工具。12.0 当日完工后，应仔细检查岗位周围状况，如发现留有隐患的部位，应及时进行修复或继续完成至一个程序、一个部位的结束，方可撤离岗位。13.0 输送至地面的所有杆件、扣件等物件，要分类堆放整理。14.
15、0 搭拆架子的高处作业人员要戴安全帽，系安全带，穿软底鞋方可允许作业。15.0 拆除顺序应遵守由上而下、先搭后拆、后搭先拆的原则。即先拆除安全网、挡脚板、竹笆板、剪刀撑，而后小横杆、大横杆、立杆等，并按一步一清的原则依次进行，要严禁上下同时进行拆除作业。16.0 拆立杆要先抱住立杆再拆开最后两个扣，拆除大横杆、斜杆、剪刀撑时，应先拆中间扣，然后托住中间，再解端头扣。17.0 拆除要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。18.0 拆除要严禁碰撞脚手架附近的电源线，以防事故发生。19.0 拆除过程中，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。六、脚手架检查与验收脚手架在分段搭设完成后进行自检，再经检查员、搭设者、使用者共同检查，经验收合格后，在脚手架醒目处挂上脚手架验收合格标牌，方可交付使用，并有书面记录。1.0 外观检查1.1 新钢管应有产品质量合格证及质量检验报告，钢管表面应平直光滑，不应有裂缝，结疤、分层、硬弯、毛剌和深的划道；旧钢管主要应检查有无严重鳞皮锈，检查锈蚀深度时，应先除去锈皮再量深度，锈蚀厚度不得超过5mm。新旧钢管必须涂有防锈漆。1.2 扣件有裂缝、变形的严禁使用，出现滑丝的螺栓必须
