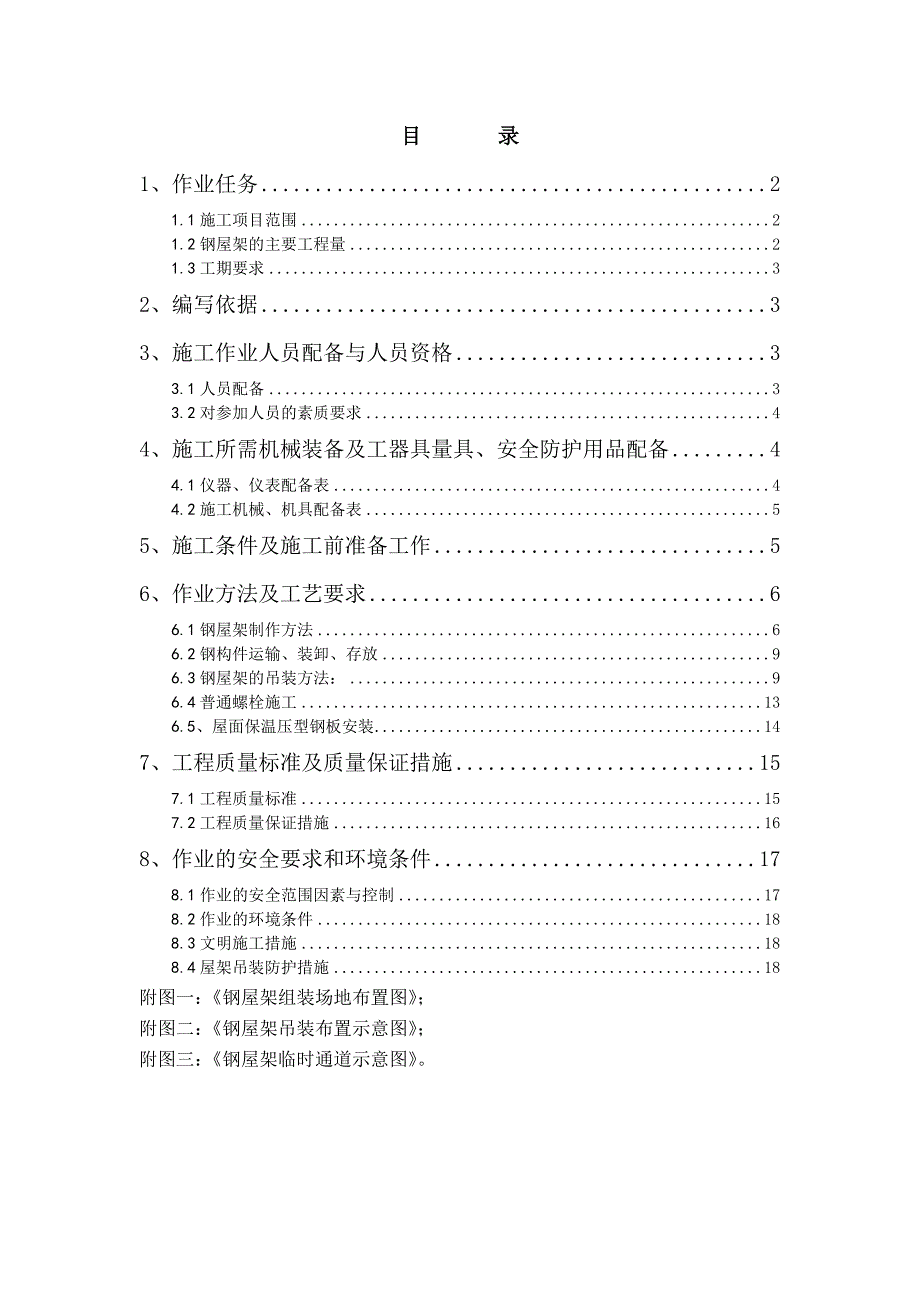

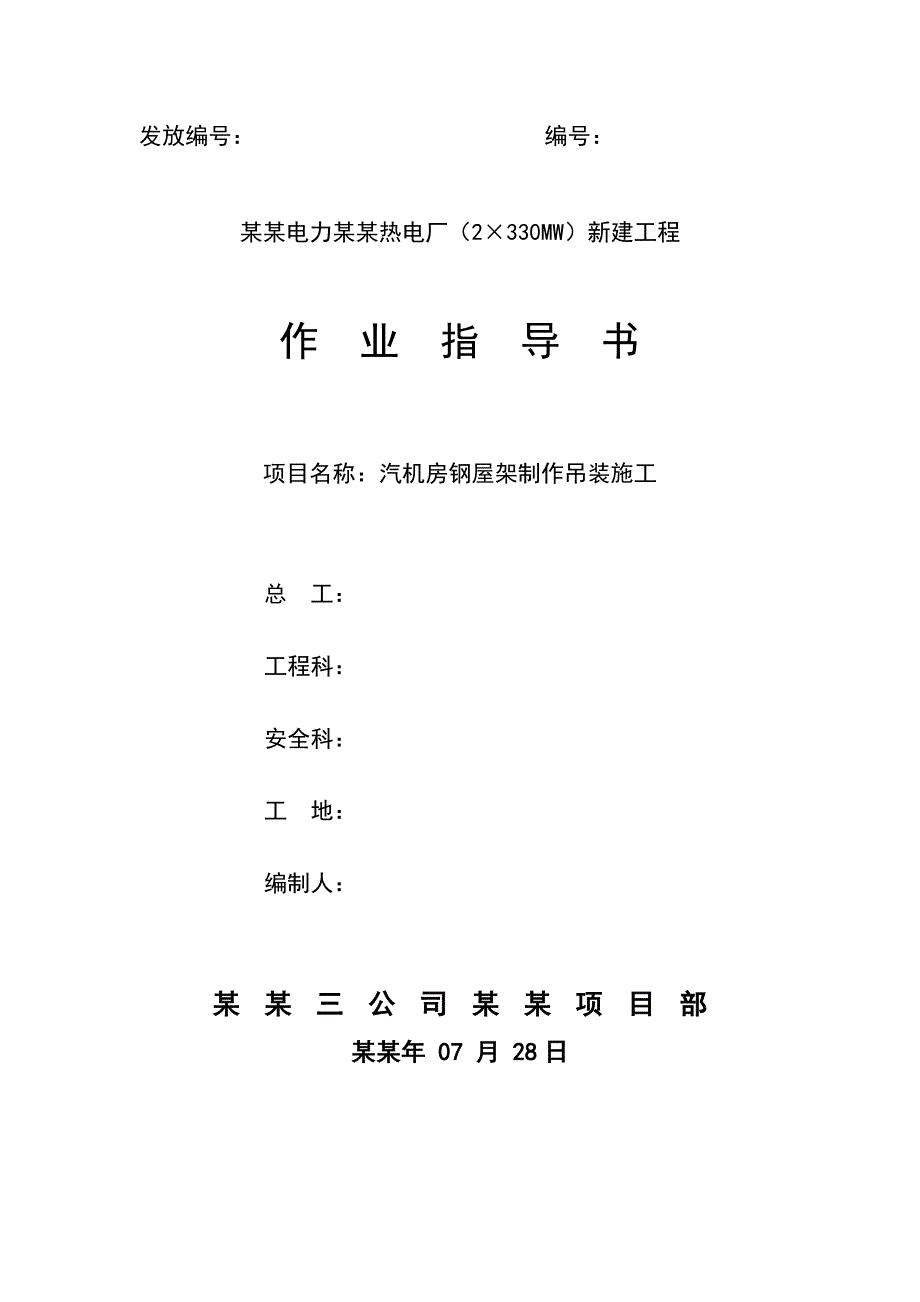

1、发放编号： 编号：某某电力某某热电厂（2330MW）新建工程作 业 指 导 书项目名称：汽机房钢屋架制作吊装施工总 工：工程科：安全科：工 地：编制人：某某三公司某某项目部某某年 07 月 28日目 录1、作业任务21.1施工项目范围21.2钢屋架的主要工程量21.3工期要求32、编写依据33、施工作业人员配备与人员资格33.1人员配备33.2对参加人员的素质要求44、施工所需机械装备及工器具量具、安全防护用品配备44.1仪器、仪表配备表44.2施工机械、机具配备表55、施工条件及施工前准备工作56、作业方法及工艺要求66.1钢屋架制作方法66.2钢构件运输、装卸、存放96.3钢屋架的吊装方法

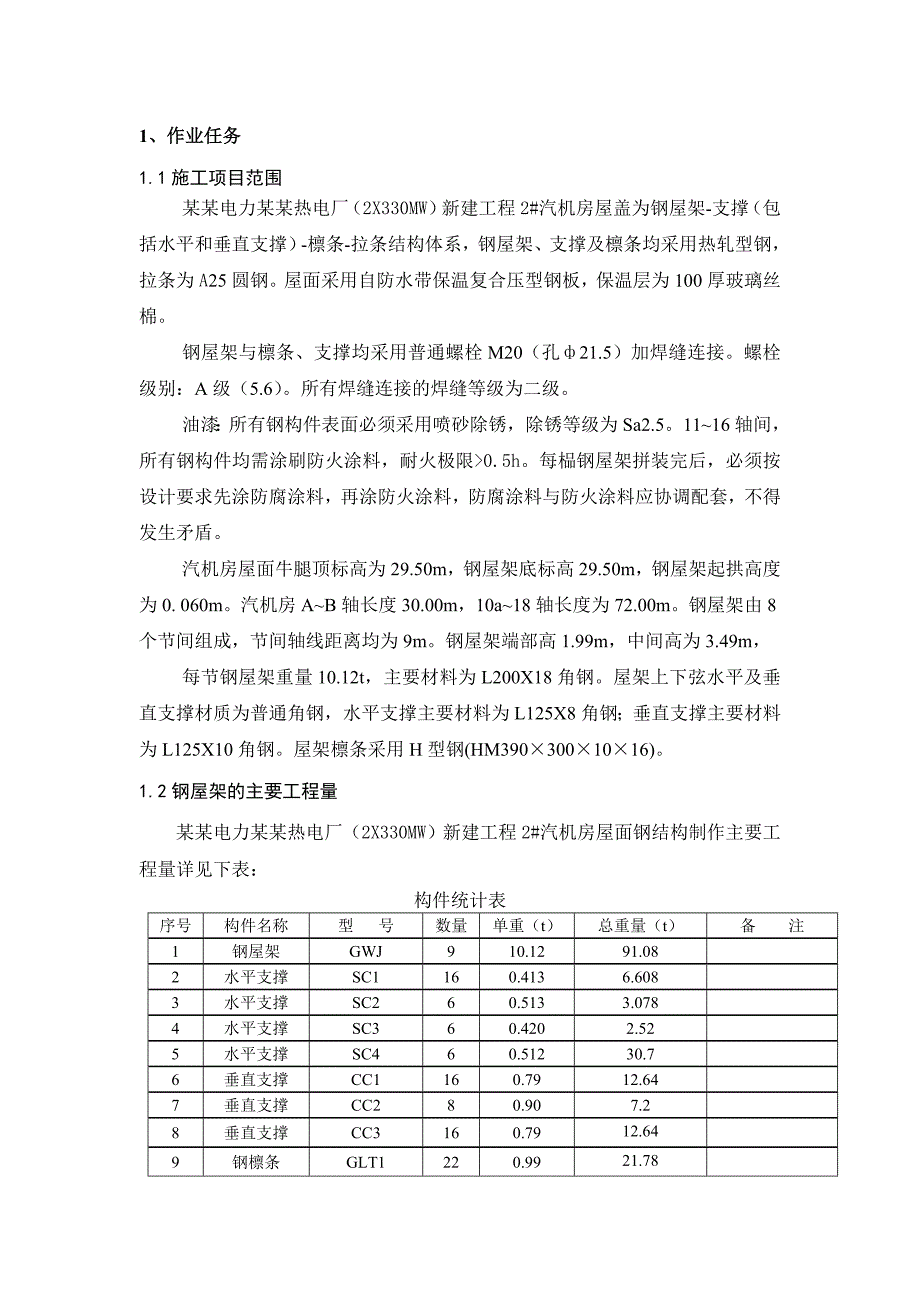

2、：96.4普通螺栓施工136.5、屋面保温压型钢板安装147、工程质量标准及质量保证措施157.1工程质量标准157.2工程质量保证措施168、作业的安全要求和环境条件178.1作业的安全范围因素与控制178.2作业的环境条件188.3文明施工措施188.4屋架吊装防护措施18附图一：钢屋架组装场地布置图；附图二：钢屋架吊装布置示意图；附图三：钢屋架临时通道示意图。1、作业任务1.1施工项目范围某某电力某某热电厂（2X330MW）新建工程2#汽机房屋盖为钢屋架-支撑（包括水平和垂直支撑）-檩条-拉条结构体系，钢屋架、支撑及檩条均采用热轧型钢，拉条为A25圆钢。屋面采用自防水带保温复合压型钢板，
3、保温层为100厚玻璃丝棉。钢屋架与檩条、支撑均采用普通螺栓M20（孔21.5）加焊缝连接。螺栓级别：A级（5.6）。所有焊缝连接的焊缝等级为二级。油漆：所有钢构件表面必须采用喷砂除锈，除锈等级为Sa2.5。1116轴间，所有钢构件均需涂刷防火涂料，耐火极限0.5h。每榀钢屋架拼装完后，必须按设计要求先涂防腐涂料，再涂防火涂料，防腐涂料与防火涂料应协调配套，不得发生矛盾。汽机房屋面牛腿顶标高为29.50m，钢屋架底标高29.50m，钢屋架起拱高度为0. 060m。汽机房AB轴长度30.00m，10a18轴长度为72.00m。钢屋架由8个节间组成，节间轴线距离均为9m。钢屋架端部高1.99m，中间
4、高为3.49m，每节钢屋架重量10.12t，主要材料为L200X18角钢。屋架上下弦水平及垂直支撑材质为普通角钢，水平支撑主要材料为L125X8角钢；垂直支撑主要材料为L125X10角钢。屋架檩条采用H型钢(HM3903001016)。1.2钢屋架的主要工程量某某电力某某热电厂（2X330MW）新建工程2#汽机房屋面钢结构制作主要工程量详见下表：构件统计表序号构件名称型 号数量单重（t）总重量（t）备 注1钢屋架GWJ910.1291.082水平支撑SC1160.4136.6083水平支撑SC260.5133.0784水平支撑SC360.4202.525水平支撑SC460.51230.76垂直
5、支撑CC1160.7912.647垂直支撑CC280.907.28垂直支撑CC3160.7912.649钢檩条GLT1220.9921.7810钢檩条GLT2640.9661.4411钢檩条GLT3900.6154.912钢檩条GLT2a121.0312.3613拉杆LT1600.0111.761.3工期要求 1.4.1、钢屋架制作工期：预计施工从某某月8月1日到某某年9月5日，工期为35天。1.4.2、钢屋架吊装工期：预计施工从某某月9月5日到某某年9月10日，工期为6天。1.4.3、屋面施工工期：预计施工从某某月9月10日到某某年9月20日，工期为10天。 2、编写依据2.1、钢结构工程施
6、工质量验收规范（GB50205-2001）2.2、火电施工质量检验及评定标准（土建工程篇）及（第十篇）（DL5009.1-2002）2.3、某某电力某某发电有限公司（2330MW）直接空冷供热机组工程B标段建筑专业施工组织设计2.4、电力建设安全工作规程（火力发电厂部分）2.5、建筑机械使用安全技术规程（JGJ 332001）2.6、钢结构设计规范（GBJ17-88）2.7、建筑钢结构焊接技术规程（JGJ81-2002）2.8、电力建设安全健康与环境管理工作规定2.9、汽机房钢屋架施工图(F4031S-T0309)2.10、建筑施工手册(第四版)3、施工作业人员配备与人员资格3.1人员配备参加
7、作业人员配置表序号岗 位资格要求数量备注1生产经理工程师12施工员助理工程师13技术员助理工程师14测量员助理工程师25安全员助理工程师16质检员助理工程师17设备管理人员上岗证18材料员上岗证19汽车驾驶员上岗证210吊车司机上岗证311指挥上岗证312司索上岗证313电 工上岗证214普工熟练工1015架子工上岗证516电焊工上岗证2017冷作工上岗证018油漆工上岗证3.2对参加人员的素质要求3.2.1、参加过类似的电厂工程建设；3.2.2、具备国家认可的相应资格证书；3.2.3、对施工规程、规范、验评标准等有一定的了解；3.2.4、熟悉电厂土建工程的一般施工程序。4、施工所需机械装备及
8、工器具量具、安全防护用品配备4.1仪器、仪表配备表序号名称规格单位数量备注1全站仪南方NTS-322台1应检验合格并贴有合格证2水准仪DSZ3台1应检验合格并贴有合格证3塔尺5m把1计量检验合格4钢卷尺50m把5应检验合格并贴有合格证5钢卷尺7.5m把1应检验合格并贴有合格证6线坠0.75kg个54.2施工机械、机具配备表序号名称规格单位数量备注1塔吊FZQ1650台钢屋架吊装2履带吊辆钢屋架吊装3龙门吊台钢屋架及构件加工425t汽车吊台钢屋架及构件转运5平板拖拉机台钢屋架及构件转运6手动葫芦5t个47手动葫芦1t个108电焊机315A台109气割工具套510手提式角磨机125mm台611台式
9、砂轮机300mm台112立式钻床0842mm台113立式钻床0116mm台114卷扬机JJM-5台215空气等离子切割机LGK8-63台116钢丝绳6*37+1根8注：仪器仪表、施工机械、机具进行检修，保证运转良好，做好易损、易坏件的备品工作，机械、机具有关的负荷实验，仪器仪表计量鉴定书、使用证，能力鉴定等资料报监理备案、备查。5、施工条件及施工前准备工作5.1、进行图纸会审，完成技术交底，并报监理审批完。5.2、 认真熟悉施工图纸、图纸会审纪要、施工规范及施工作业指导书，掌握工程特点，明确施工工艺和技术质量要求。5.3 、施工前完成对施工班组人员进行施工程序，施工工艺，质量标准，施工危险因素
10、和环境因素辨识及控制措施等方面内容的交底工作，并在交底记录上签字。5.4、准备好施工需要的工器具和材料，包括安全器具如：安全围栏、安全警示牌、安全带、绝缘手套、绝缘鞋、防护镜等。6、作业方法及工艺要求6.1钢屋架制作方法6.1.1、制作工艺流程放样验收下料验收矫正、弯曲和边缘加工验收组装验收焊接验收除锈油漆验收堆放。6.1.2、放样：放样前仔细核对图纸的安装尺寸和孔距，放样及加工在铁件加工场地进行，放大样时必须邀请监理及现场技术人员到场，放大样时以1：1的大样放出各节点，核对各部分的尺寸；制作样板和样杆作为下料、制孔等加工的依据。梯形屋架放大样时应预拱60mm。大样放好后，应进行验收，验收合格
11、后方可下料。检查核对各原材料规格、数量无误后，在材料上标出切割、铣、刨、弯曲、钻孔等加工位置，打冲孔及标出零件编号等。号料时应尽可能做到合理用材。注意：用醒目的油漆在合格的大样旁边标注各构件的规格、几何尺寸及件号。同时，打好样冲记号，以防雨水冲掉大样。6.1.3、下料：钢材下料采用手工和半自动切割，切割时各钢构件的切割线与号料线的允许偏差手工切割为2.0mm，半自动切割为1.5mm。切割前应将钢材表面切割区域内的铁锈、油污等清除干净；切割后断口上不得有裂纹和大于1.0mm的缺棱，并应清除边缘上的熔瘤和飞溅物等。1）下料前，钢板、型钢都应先整平或校直后划线下料。角钢的挠曲矢高不大于长度的1/10
12、00，且不超过5mm。2）各杆件的长度及联接板尺寸在施工图中虽然已经给出，但下料时应以验收合格的大样中相应杆件的长度及联接板的尺寸为准，不得以施工图中给出的长度及尺寸先行下料。3）联接板件的划线可在钢板上直接作出，角钢的下料切割线应用角尺与角钢边靠紧后划线下料。4）凡是剪板机可剪切的材料，应用剪板机下料，以提高下料精度。5）钢屋架上、下弦平面上的联接螺栓孔应在钢屋架制作好后，用磁座钻进行钻孔。6.1.4、矫正、弯曲和边缘加工：对于有部分变形的角钢、钢板等可采用冷矫正和冷弯曲，钢屋架端部节点支承面、腹杆与上、下弦连接的节点板需用刨边机进行边缘加工，刨边的零件，其刨边线与号料线的允许偏差为1.0m
