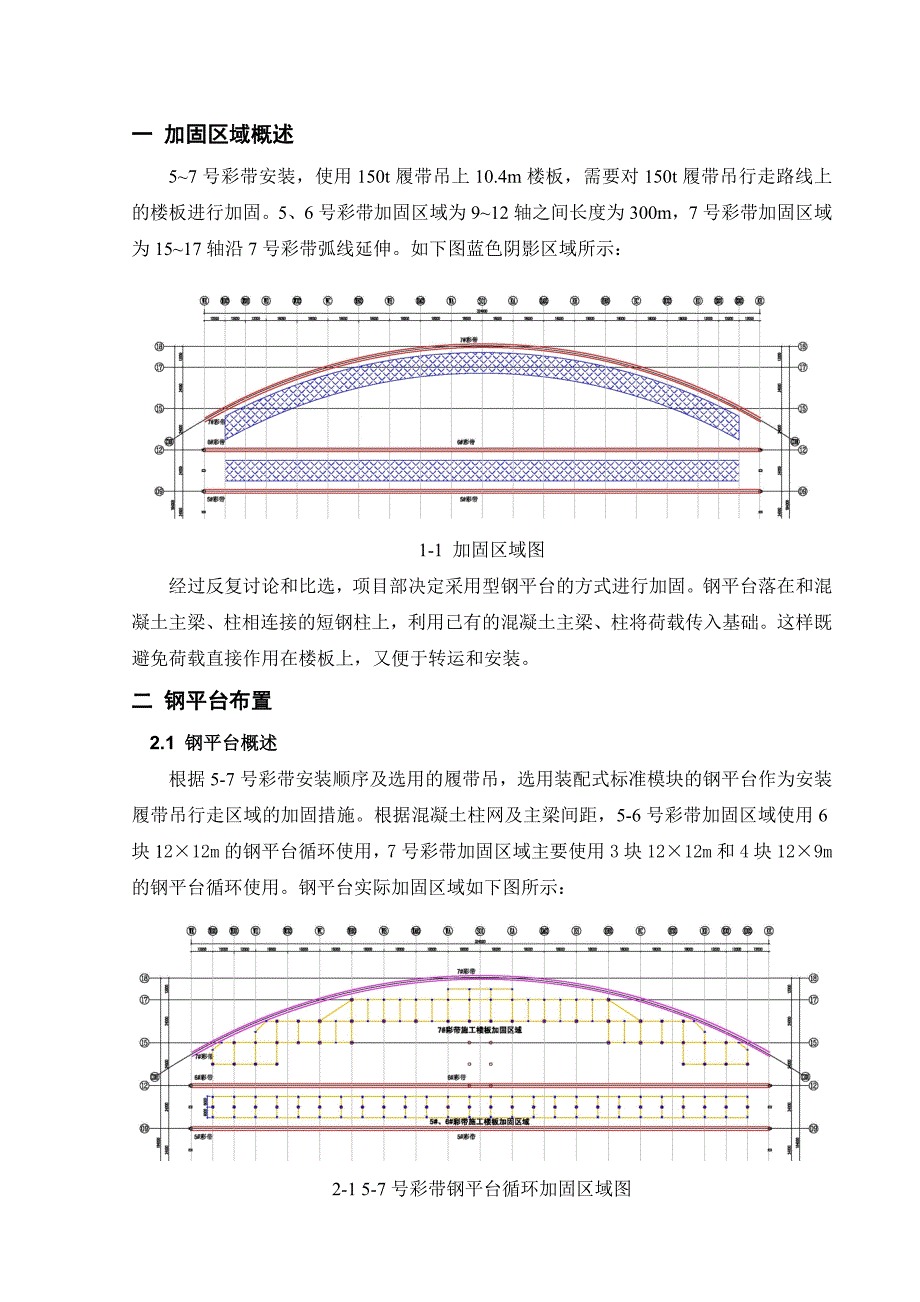

1、一 加固区域概述57号彩带安装，使用150t履带吊上10.4m楼板，需要对150t履带吊行走路线上的楼板进行加固。5、6号彩带加固区域为912轴之间长度为300m，7号彩带加固区域为1517轴沿7号彩带弧线延伸。如下图蓝色阴影区域所示：1-1 加固区域图经过反复讨论和比选，项目部决定采用型钢平台的方式进行加固。钢平台落在和混凝土主梁、柱相连接的短钢柱上，利用已有的混凝土主梁、柱将荷载传入基础。这样既避免荷载直接作用在楼板上，又便于转运和安装。二 钢平台布置2.1 钢平台概述根据5-7号彩带安装顺序及选用的履带吊，选用装配式标准模块的钢平台作为安装履带吊行走区域的加固措施。根据混凝土柱网及主梁间
2、距，5-6号彩带加固区域使用6块1212m的钢平台循环使用，7号彩带加固区域主要使用3块1212m和4块129m的钢平台循环使用。钢平台实际加固区域如下图所示：2-1 5-7号彩带钢平台循环加固区域图2.2 钢平台垂直支撑钢平台使用600mm高短柱与混凝土机构连接，部分短柱落在混凝土主梁上，经过计算混凝土主梁无法承受履带吊、钢平台和起吊构件所产生的荷载。这样需要在相应主梁下加由基础至3层主梁的通长支撑。5-6号彩带加固区域使用ZCZ-1（H3003001010mm）加固，部分楼层大于9m的地方采用ZCZ-2（H4504501616mm）加固。7号彩带加固区域使用ZCZ-2（H450450161

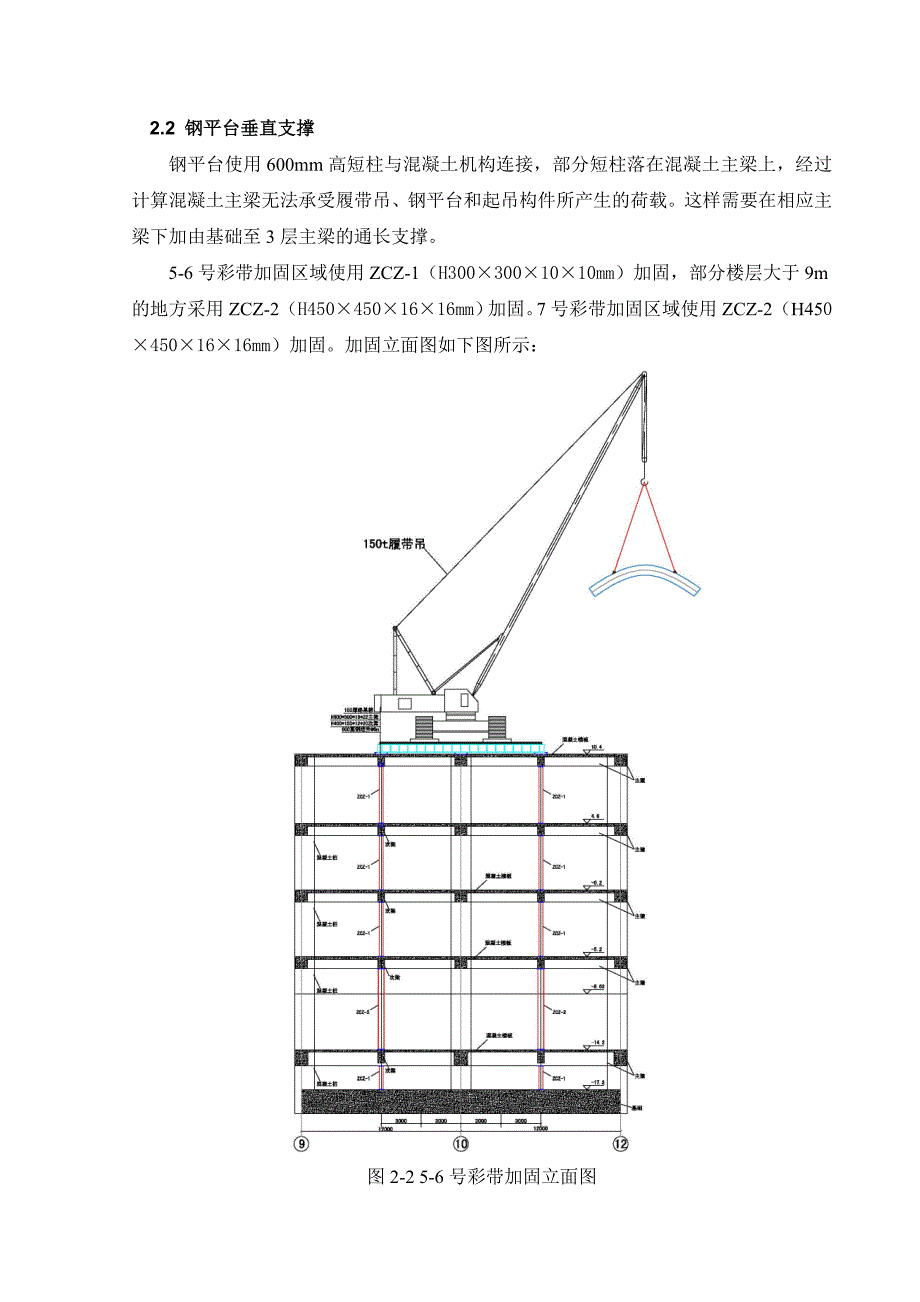

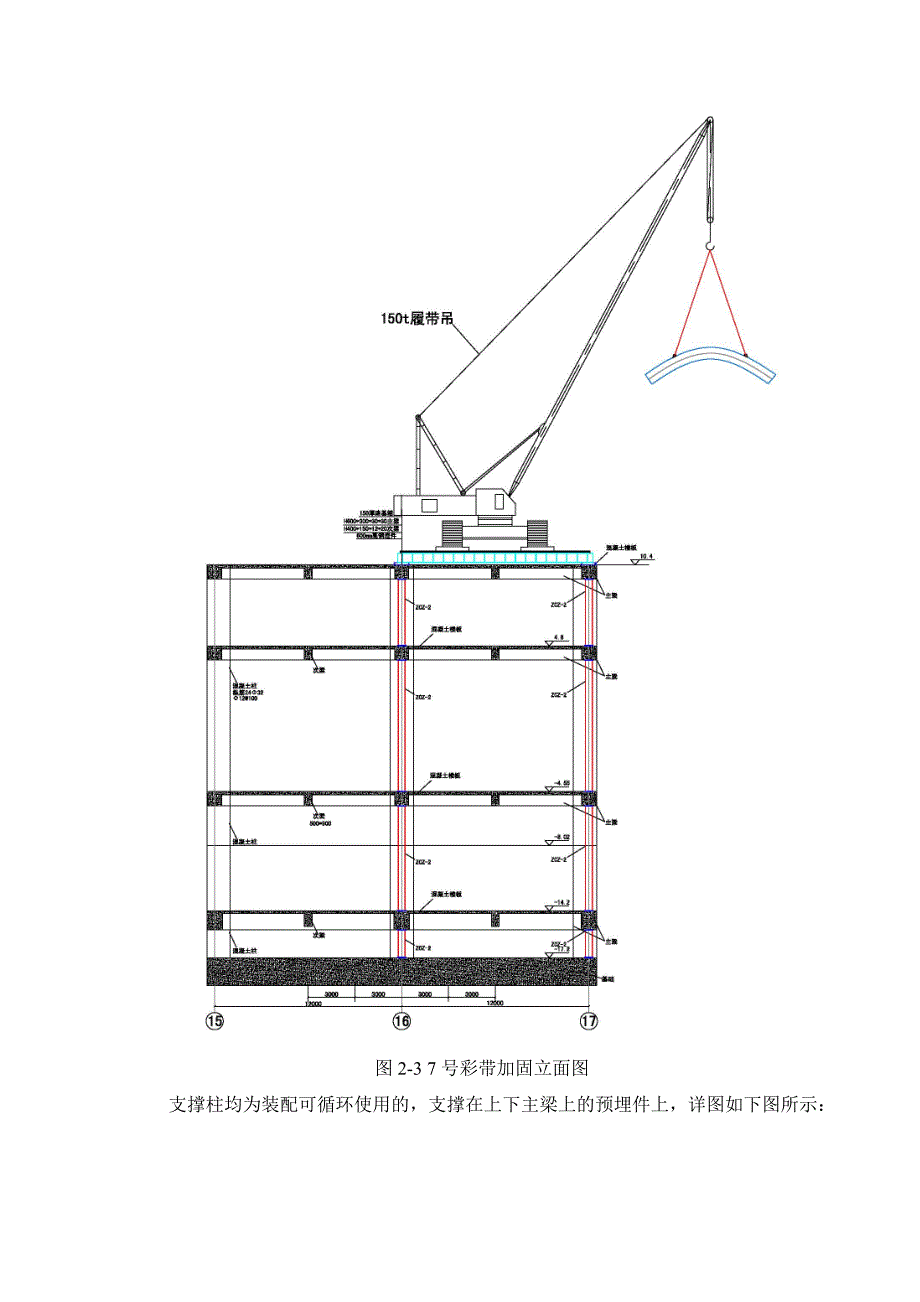

3、6mm）加固。加固立面图如下图所示：图2-2 5-6号彩带加固立面图图2-3 7号彩带加固立面图支撑柱均为装配可循环使用的，支撑在上下主梁上的预埋件上，详图如下图所示：ZCZ-1ZCZ-2图2-4 支撑柱详图2.3 钢平台埋件布置由于钢平台及支撑柱均是装配循环使用，则需要在楼层上预埋埋件，使其与钢平台和支撑柱连接。埋件定位图关于S01轴对称。2.3.1 5-6号彩带加固区域埋件定位5-6号彩带加固区域埋件定位图如下所示：图2-5 5-6号彩带加固区域埋件定位图一图2-6 5-6号彩带加固区域埋件定位图二图2-7 5-6号彩带加固区域埋件定位图三2.3.2 7号彩带加固区域埋件定位图2-8 7号
4、彩带加固区域埋件定位图一图2-9 7号彩带加固区域埋件定位图二图2-10 7号彩带加固区域埋件定位图三三 钢平台细化设计3.1钢平台细化设计5-6号彩带使用6块1212m的钢平台循环使用，钢平台主梁为H6003001622mm，次梁为H4001501220mm，其中PT5-1共2块，PT5-2共4块，钢平台详图如下图所示：图3-1 钢平台PT5-1详图图3-2 钢平台PT5-2详图由于7号彩带履带吊行走区域加固路线为弧线，且加固区域的柱网不规则（两侧为12m柱网，中间为18m柱网）。7号彩带履带吊行走区域加固需要使用PT7-1共2块，PT7-2共2块，PT7-3共2块，PT7-4共1块，PT7
5、-5共1块。其中主梁为H6003003030mm，次梁为H4001501220mm，钢平台详图如下图所示：图3-3 钢平台PT7-1详图图3-4 钢平台PT7-2详图图3-5 钢平台PT7-3详图图3-6 钢平台PT7-4详图图3-7 钢平台PT7-5详图钢平台主要节点详图如下图所示：图3-8 钢平台节点详图一图3-9 钢平台节点详图二3.2 钢平台短柱及埋件细化设计钢平台短柱与钢平台焊接在一起，随钢平台一起循环使用。图3-10 短柱DZ-1及埋件详图图3-11 短柱DZ-2及埋件详图3.3 支撑柱及埋件细化设计图3-12 支撑柱ZCZ-1及埋件详图图3-13 支撑柱ZCZ-2及埋件详图四 钢
6、平台安装及转运4.1 埋件安装埋件安装根据埋件定位图，在土建施工到相应位置时对钢平台埋件及支撑柱埋件进行预埋。预埋时将埋件安装误差控制在5mm以内，保证钢平台转运对接时能够顺利进行。4.2 支撑柱安装由于钢平台及履带吊荷载超出主梁所能承受的范围，需对钢平台所落主梁处进行加固，分别使用ZCZ-1和ZCZ-2进行加固。支撑柱分为两段，在楼层顶埋件上挂一手拉葫芦，将下端长柱立直；两人在操作架上将上端短柱放入相应位置，使用千斤顶将上端短柱顶紧，再用连接板将上下两柱连接紧密，并在连接处点焊4块马板。操作时保证支撑柱与上下支撑埋件紧密连接，使荷载能够完全传递到基础上。4.3 钢平台安装及转运钢平台其上的1
7、50t履带吊自行转运，转运到位后将支撑短柱插入埋件锚杆上，再使用高强螺栓连接。两块钢平台连接时，将平台2与平台1后部的支撑短柱使用M28的高强度螺栓连接。7号彩带安装过程中钢平台需要经过9次转运，5、6号彩带安装过程中钢平台要经过4次转运。转运分析图如下所示：图4-1 钢平台转运分析图一图4-2 钢平台转运分析图二图4-3 钢平台转运分析图三图4-4 钢平台转运分析图四图4-5 钢平台转运分析图五图4-6 钢平台转运分析图六图4-7 钢平台转运分析图七图4-8 钢平台转运分析图八图4-9 钢平台转运分析图九五 钢平台加固验算5.1 5、6号彩带行走钢平台演算结构荷载：150t履带吊自重150t
8、，钢构件重量50t，钢平台重50t。钢平台布置如图5-1所示，5、6号彩带钢平台1212米，可设计成7个支承短柱作用在主梁上，不利用次梁。钢平台主梁规格：H6003003001622，次梁规格：H4001501501220，次梁间距1500mm，钢材材质Q235，主次梁之间的连接等强连接。图5-1 12m12m钢平台5.1.1行走工况1工况1下12m12m钢平台模型、竖向变形、应力、支撑短柱应力分别如图5-2-图5-6所示。图5-2 履带吊行走工况1时12m12m钢平台模型图5-3 履带吊行走工况1时12m12m钢平台z向变形图5-4 履带吊行走工况1时12m12m钢平台应力图5-5 履带吊行
9、走工况1时12m12m钢平台支柱应力图5-6 履带吊行走工况1时12m12m钢平台支座节点编号支座反力为：（单位：N） NODE FZ .83 1791 0.10825E+07 1794 0.81608E+06 1797 89927. 1800 89980. 1803 0.38355E+06 1806 0.38350E+06Total mass of frame beams:22.9T5.1.2 行走工况2工况2下12m12m钢平台模型、竖向变形、应力、支撑短柱应力分别如图5-7-图5-11所示。图5-7 履带吊行走工况2时12m12m钢平台模型图5-8 履带吊行走工况2时12m12m钢平台z
10、向变形图5-9 履带吊行走工况2时12m12m钢平台应力图5-10 履带吊行走工况2时12m12m钢平台支柱应力图5-11 履带吊行走工况2时12m12m钢平台支座节点编号支座反力为：（单位：N） NODE FZ 1760 0.20053E+06 1763 0.16332E+07 1766 0.20014E+06 1769 0.20300E+06 1772 0.20314E+06 1775 0.20304E+061778 0.20314E+065.1.3 行走工况3工况3履带吊从一块钢平台向另一块钢平台行走的过程，此时钢平台模型、竖向变形、应力、支撑短柱应力分别如图5-12-图5-16所示。图
11、5-12 履带吊行走工况3时12m12m钢平台模型图5-13 履带吊行走工况3时12m12m钢平台z向变形图5-14 履带吊行走工况3时12m12m钢平台应力图5-15 履带吊行走工况3时12m12m钢平台支柱应力图5-16 履带吊行走工况3时12m12m钢平台支座节点编号支座反力为：（单位：N） NODE FZ 2860 19758. 2863 0.30092E+06 2866 38708. 2869 38695. 2872 0.15446E+07 2875 0.30182E+06 2878 19705. 2881 0.46760E+06 2884 0.46760E+06 2887 3871
12、8. 2890 38699. 5.1.4 小结5、6号履带吊行走钢平台的变形和应力满足要求。5.2 7号彩带履带吊行走钢平台 7号彩带钢平台129米网格，设计成4个支承短柱。钢平台主梁规格：H6003003030，主梁间距1.5米，次梁规格：H4001501220，钢材材质Q235，梁之间的连接等强连接。5.2.1 行走工况1工况1下12m9m钢平台模型、竖向变形、应力、支撑短柱应力分别如图5-17-图5-21所示。图5-17 履带吊行走工况1时12m9m钢平台模型图5-18 履带吊行走工况1时12m9m钢平台z向变形图5-19 履带吊行走工况1时12m9m钢平台应力图5-20 履带吊行走工况
13、1时12m9m钢平台支柱应力图5-21 履带吊行走工况1时12m9m钢平台支座节点编号支座反力为：（单位：N） NODE FZ 1610 0.50008E+06 1613 0.49992E+06 1616 0.97131E+061619 0.97142E+06Total mass of frame beams:32.8T5.2.2 行走工况2工况2下12m9m钢平台模型、竖向变形、应力、支撑短柱应力分别如图5-22-图5-26所示。图5-22 履带吊行走工况2时12m9m钢平台模型图5-23 履带吊行走工况2时12m9m钢平台z向变形图5-24 履带吊行走工况2时12m9m钢平台应力图5-25 履带吊行走工况2时12m9m钢平台支柱应力图5-26 履带吊行走工况2时12m9m钢平台支座节点编号支座反力为：（单位：N） NODE FZ 1542 0.73586E+06 1545 0.73551E+06 1548 0.73556E+06 1551 0.73580E+065.2.3 行走工况3工况3履带吊从一块钢平台向另一块钢平台行走的过程，此时钢平台模型、竖向变形、应力、支撑短柱应力分别如图5-27-图5-31所示。图5-27 履带吊行走工况3时12m9m钢平台模型图5-28 履带吊行走工况3时12m9m钢平台z向变形图5-29 履带吊行走工况3时12m9m钢平台应力图5-30 履带
