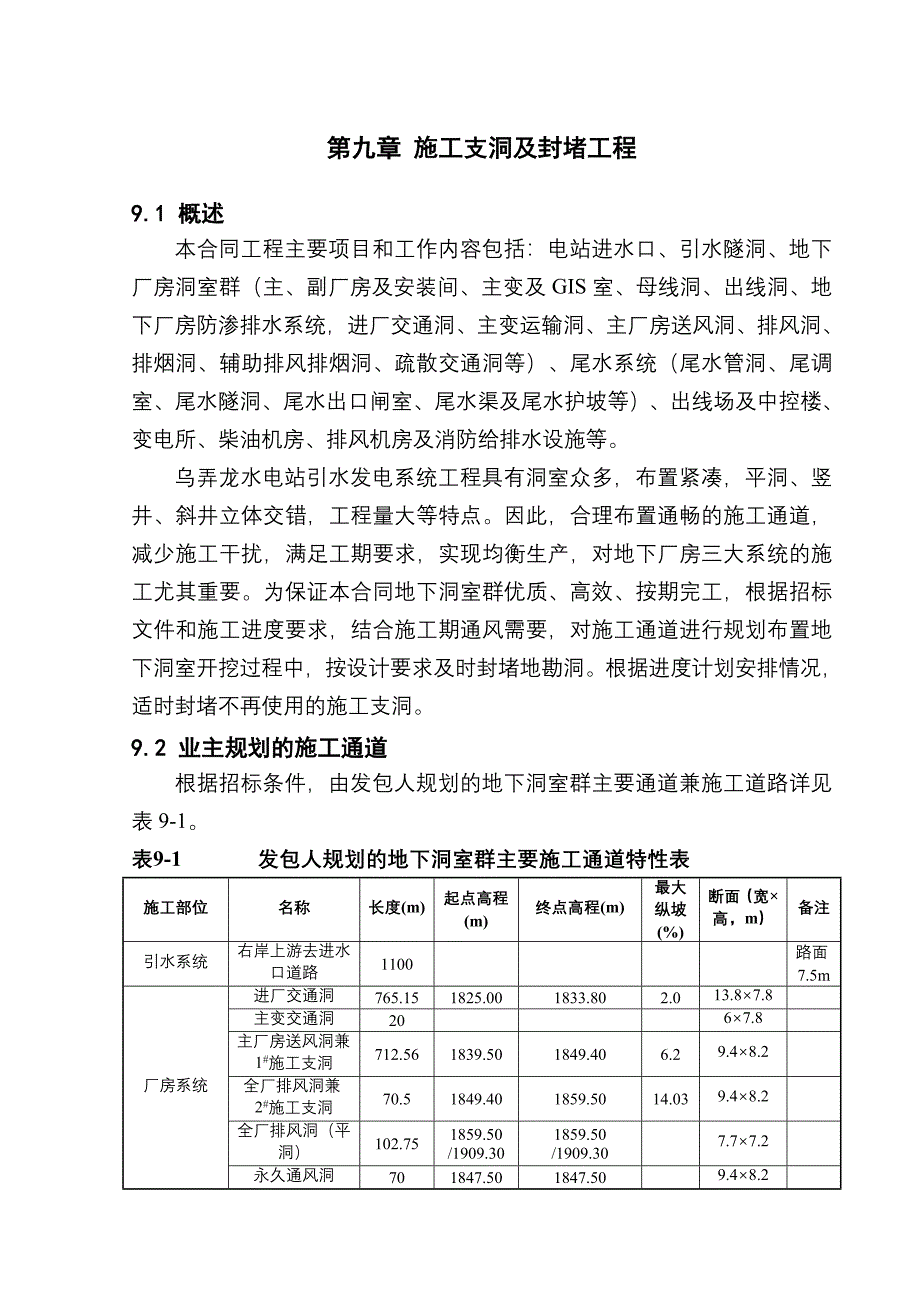

1、第九章 施工支洞及封堵工程9.1 概述本合同工程主要项目和工作内容包括：电站进水口、引水隧洞、地下厂房洞室群（主、副厂房及安装间、主变及GIS室、母线洞、出线洞、地下厂房防渗排水系统，进厂交通洞、主变运输洞、主厂房送风洞、排风洞、排烟洞、辅助排风排烟洞、疏散交通洞等）、尾水系统（尾水管洞、尾调室、尾水隧洞、尾水出口闸室、尾水渠及尾水护坡等）、出线场及中控楼、变电所、柴油机房、排风机房及消防给排水设施等。乌弄龙水电站引水发电系统工程具有洞室众多，布置紧凑，平洞、竖井、斜井立体交错，工程量大等特点。因此，合理布置通畅的施工通道，减少施工干扰，满足工期要求，实现均衡生产，对地下厂房三大系统的施工尤其
2、重要。为保证本合同地下洞室群优质、高效、按期完工，根据招标文件和施工进度要求，结合施工期通风需要，对施工通道进行规划布置地下洞室开挖过程中，按设计要求及时封堵地勘洞。根据进度计划安排情况，适时封堵不再使用的施工支洞。9.2 业主规划的施工通道根据招标条件，由发包人规划的地下洞室群主要通道兼施工道路详见表9-1。表9-1 发包人规划的地下洞室群主要施工通道特性表施工部位名称长度(m)起点高程(m)终点高程(m)最大纵坡(%)断面（宽高，m）备注引水系统右岸上游去进水口道路1100路面7.5m厂房系统进厂交通洞765.151825.001833.802.013.87.8主变交通洞2067.8主厂房

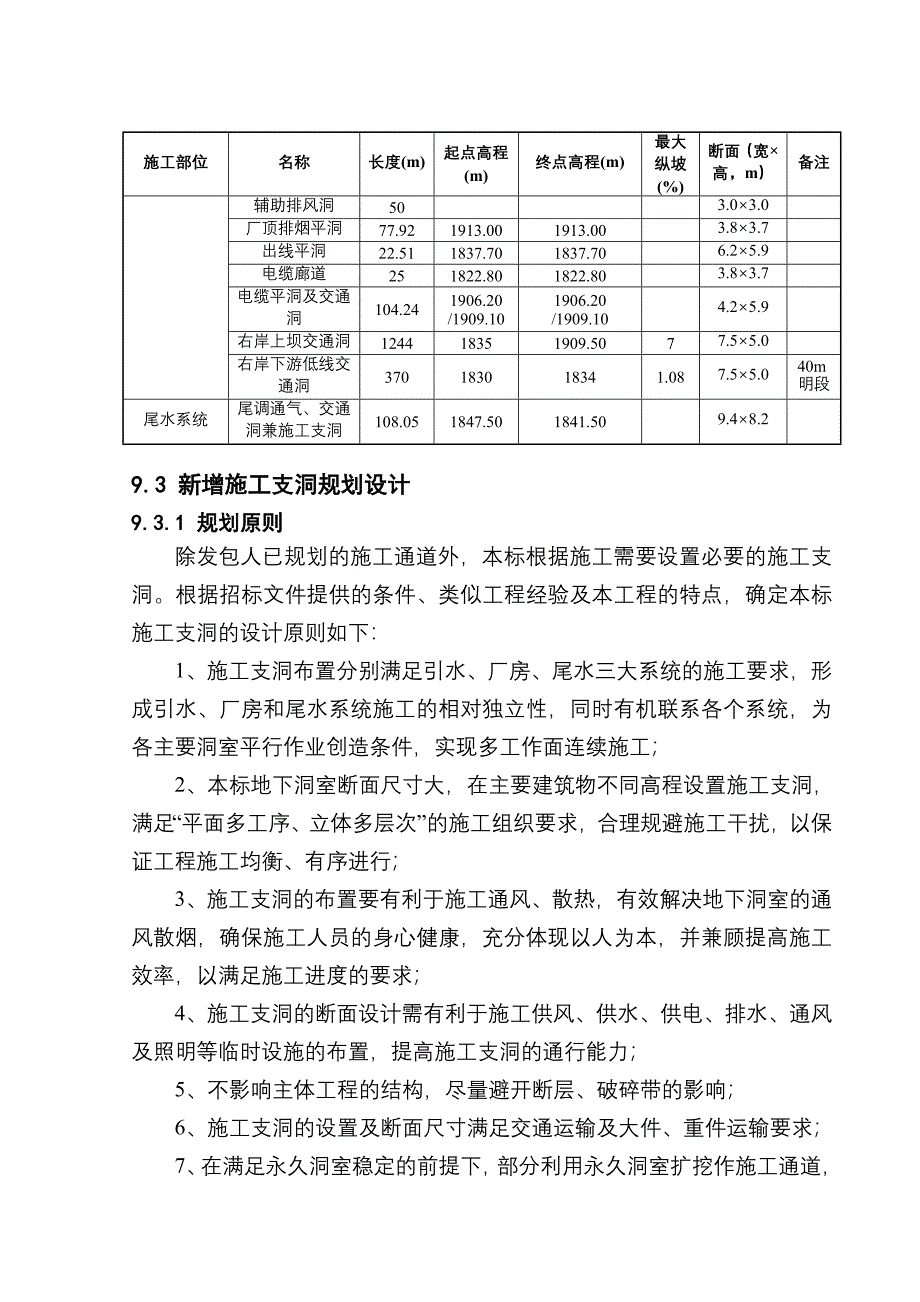

3、送风洞兼1#施工支洞712.561839.501849.406.29.48.2全厂排风洞兼2#施工支洞70.51849.401859.5014.039.48.2全厂排风洞（平洞）102.751859.50/1909.301859.50/1909.307.77.2永久通风洞701847.501847.509.48.2辅助排风洞503.03.0厂顶排烟平洞77.921913.001913.003.83.7出线平洞22.511837.701837.706.25.9电缆廊道251822.801822.803.83.7电缆平洞及交通洞104.241906.20/1909.101906.20/1909.1
4、04.25.9右岸上坝交通洞124418351909.5077.55.0右岸下游低线交通洞370183018341.087.55.040m明段尾水系统尾调通气、交通洞兼施工支洞108.051847.501841.509.48.29.3 新增施工支洞规划设计9.3.1 规划原则除发包人已规划的施工通道外，本标根据施工需要设置必要的施工支洞。根据招标文件提供的条件、类似工程经验及本工程的特点，确定本标施工支洞的设计原则如下：1、施工支洞布置分别满足引水、厂房、尾水三大系统的施工要求，形成引水、厂房和尾水系统施工的相对独立性，同时有机联系各个系统，为各主要洞室平行作业创造条件，实现多工作面连续施工；
5、2、本标地下洞室断面尺寸大，在主要建筑物不同高程设置施工支洞，满足“平面多工序、立体多层次”的施工组织要求，合理规避施工干扰，以保证工程施工均衡、有序进行；3、施工支洞的布置要有利于施工通风、散热，有效解决地下洞室的通风散烟，确保施工人员的身心健康，充分体现以人为本，并兼顾提高施工效率，以满足施工进度的要求；4、施工支洞的断面设计需有利于施工供风、供水、供电、排水、通风及照明等临时设施的布置，提高施工支洞的通行能力；5、不影响主体工程的结构，尽量避开断层、破碎带的影响；6、施工支洞的设置及断面尺寸满足交通运输及大件、重件运输要求；7、在满足永久洞室稳定的前提下，部分利用永久洞室扩挖作施工通道，

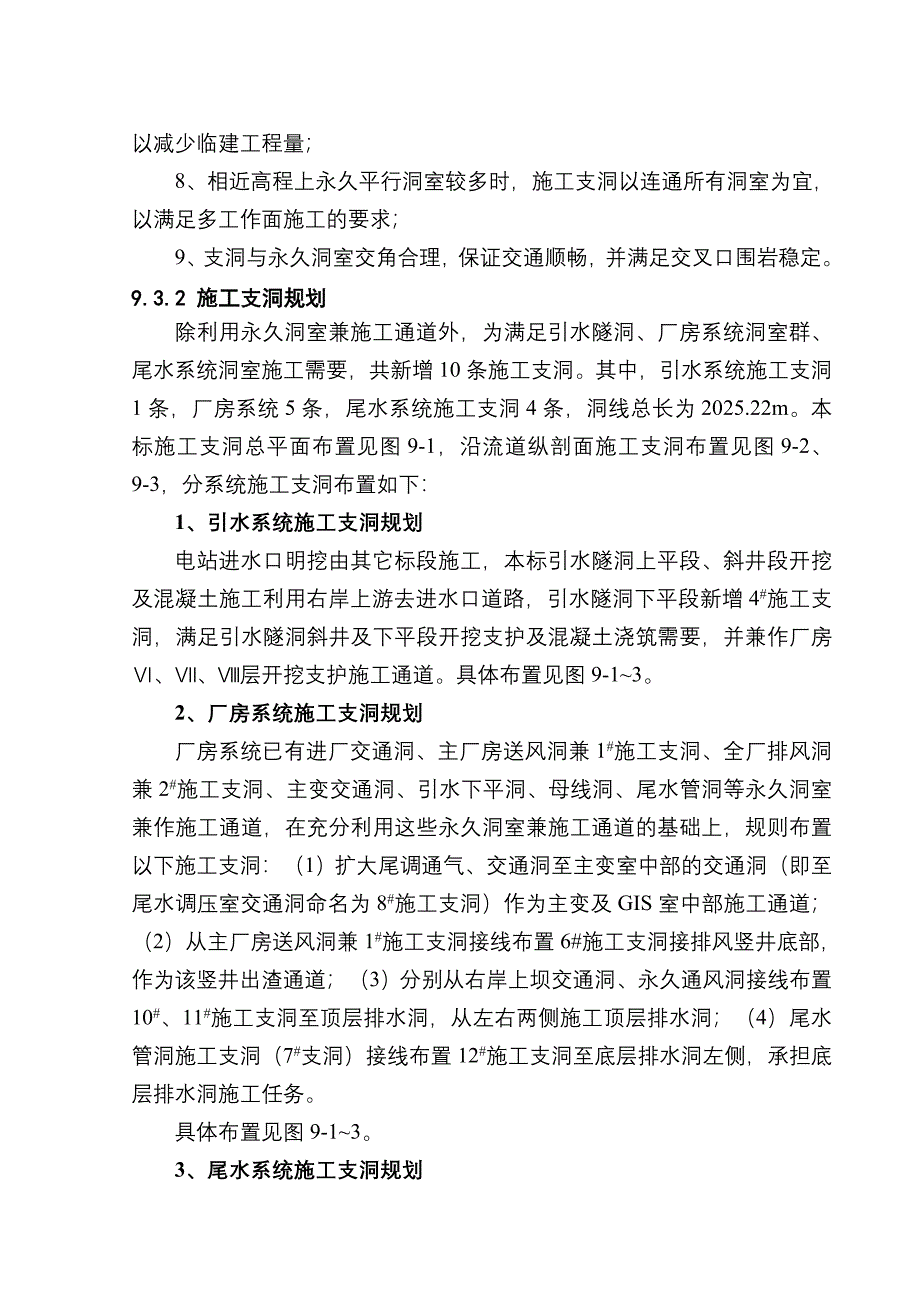

6、以减少临建工程量；8、相近高程上永久平行洞室较多时，施工支洞以连通所有洞室为宜，以满足多工作面施工的要求；9、支洞与永久洞室交角合理，保证交通顺畅，并满足交叉口围岩稳定。9.3.2 施工支洞规划除利用永久洞室兼施工通道外，为满足引水隧洞、厂房系统洞室群、尾水系统洞室施工需要，共新增10条施工支洞。其中，引水系统施工支洞1条，厂房系统5条，尾水系统施工支洞4条，洞线总长为2025.22m。本标施工支洞总平面布置见图9-1，沿流道纵剖面施工支洞布置见图9-2、9-3，分系统施工支洞布置如下：1、引水系统施工支洞规划电站进水口明挖由其它标段施工，本标引水隧洞上平段、斜井段开挖及混凝土施工利用右岸上游
7、去进水口道路，引水隧洞下平段新增4#施工支洞，满足引水隧洞斜井及下平段开挖支护及混凝土浇筑需要，并兼作厂房、层开挖支护施工通道。具体布置见图9-13。2、厂房系统施工支洞规划厂房系统已有进厂交通洞、主厂房送风洞兼1#施工支洞、全厂排风洞兼2#施工支洞、主变交通洞、引水下平洞、母线洞、尾水管洞等永久洞室兼作施工通道，在充分利用这些永久洞室兼施工通道的基础上，规则布置以下施工支洞：（1）扩大尾调通气、交通洞至主变室中部的交通洞（即至尾水调压室交通洞命名为8#施工支洞）作为主变及GIS室中部施工通道；（2）从主厂房送风洞兼1#施工支洞接线布置6#施工支洞接排风竖井底部，作为该竖井出渣通道；（3）分别
8、从右岸上坝交通洞、永久通风洞接线布置10#、11#施工支洞至顶层排水洞，从左右两侧施工顶层排水洞；（4）尾水管洞施工支洞（7#支洞）接线布置12#施工支洞至底层排水洞左侧，承担底层排水洞施工任务。具体布置见图9-13。3、尾水系统施工支洞规划尾水系统由尾水管洞、尾水调压室、尾水隧洞、尾水出口闸室、尾水渠及尾水护坡等组成，尾水调压室与尾水隧洞、尾水管洞相贯，施工干扰大。已有的永久洞室为尾调室通气、交通洞、右岸下游低线交通洞只能满足尾水调压室上部及尾水出口1834m高程以上开挖支护需要。由于尾水系统洞室多、洞线长、断面大，施工支洞的布置在平面上需满足上、下游多工作面施工需要，在立面上满足多层次同时
9、施工，保证合同工期如期实现。同时，尾水管洞还需为厂房机坑开挖及尾调室下部开挖提供通道，尾水系统施工支洞的布置需保证尾水管洞开挖及时完成，按期提供厂房机坑、尾调室下部开挖施工通道。综合考虑上述因素，尾水系统新增施工支洞规划如下：（1）从进厂交通洞接线布置3#施工支洞至尾调室中部，作为尾调室中下部开挖支护施工通道。（2）尾水管洞、尾水隧洞施工支洞规划由于尾水隧洞、尾水管洞断面大，需分层开挖，施工支洞布置按两层规划。从右岸上坝交通洞接线布置5#施工支洞至尾水隧洞上层，承担尾水隧洞、尾水管洞上层开挖支护及尾调室导井开挖；从5#施工支洞接线布置6#施工支洞，从5#支洞下游降坡至尾水洞底部，承担尾水隧洞下
10、层开挖支护及混凝土浇筑、尾水出口下部开挖支护及混凝土浇筑任务。由于尾调室施工与尾水隧洞、尾水管洞干扰较大，仅从6#施工支洞进行尾水隧洞、尾水管洞下层开挖支护、混凝土浇筑不满足尾水管洞及时向厂方下部提供施工通道的要求，为此，从5#施工支洞接线布置7#施工支洞向上游降坡进入尾水管洞下层，作为尾水管洞下层开挖、主厂房机坑开挖、尾调室下部开挖及相应洞室后期混凝土浇筑的施工通道，并避开尾调室施工与尾水管洞、主厂房下部施工的干扰。综合上述，尾水系统新增了4条施工支洞，分别为：3#施工支洞、5#施工支洞、6#施工支洞、7#施工支洞。具体布置见图9-13。9.3.3 施工支洞布置及断面设计1、3#施工支洞3#
11、施工支洞为尾水调压室中部施工支洞，主要作为尾水调压室层斜坡道，层、层开挖支护的施工通道。3#支洞洞线布置：从进厂交通洞桩号K 0+653.77 m处的1825.63m高程开口，以5.95%的坡度降坡至1824.00m高程，长度为27.40m，断面尺寸为5.06.0m（宽高，城门洞型）。具体布置见图9-8。2、4#施工支洞4#施工支洞为引水下平洞支洞，主要作为引水下平段、斜井段的施工通道，兼作主厂房第、层开挖、支护及肘管一期混凝土浇筑的通道，不作为引水隧洞压力钢管的运输通道。4#支洞洞线布置：从进厂交通洞K 0+637.15 m桩号1825.85m高程开口，降坡至1803.15m高程，再以平洞贯
12、穿三条引水下平洞，总长度为392.77m，断面尺寸为8.07.0m（宽高，城门洞型）。具体布置见图9-4。3、5#施工支洞5#施工支洞布置在尾水隧洞上层，解决1#和2#尾水隧洞上层施工的施工通道。5#支洞洞线具体布置为：5#支洞开始于1#施工支洞K0+056.87m桩号处1836.50m高程，按8.08%坡度降坡至2#尾水隧洞1796.00m高程，再按6.50%坡度升坡至1#尾水隧洞1798.00m高程，总长度为531.96m，断面尺寸为8.07.0m（宽高，城门洞型），具体布置见图9-56。4、6#施工支洞6#施工支洞布置在尾水隧洞下层，解决1#和2#尾水隧洞下层开挖支护、尾水洞混凝土、尾水
13、调压室下部混凝土、尾水出口下部开挖出渣及混凝土浇筑的施工通道。6#支洞洞线具体布置为：6#支洞开始于5#施工支洞K0+404.24m桩号处1803.86m高程，按9.06%坡度降坡至2#尾水隧洞1791.18m高程，再按7.41%坡度降坡至1#尾水隧洞1788.90m高程，总长度为171.34m，断面尺寸为8.07.0m（宽高，城门洞型），具体布置见图9-56。5、7#施工支洞7#施工支洞起始于5#施工支洞K0+432.57m桩号，高程1801.55m。作为尾水管洞、主厂房下部、尾调室下部开挖等的施工通道。7#支洞洞线具体布置为：7#支洞起始于5#施工支洞K0+432.57m桩号，高程1801
14、.55m，降坡至3#尾水管洞1784.40m高程，再以平洞贯穿三条尾水管洞，长度为370.70m，开挖断面尺寸为8.07.0m（宽高，城门洞型），具体布置见图9-7。6、8#施工支洞8#施工支洞由主变至调压井通气、交通洞的交通洞扩挖而成，位于主变及GIS室左侧下游端墙处，高程1844.00m。作为主变室、层施工的施工通道。8#施工支洞洞线具体布置为：8#支洞起始于尾调交通洞1841.50m高程，长度为35.93m，按6.96%坡度升坡至主变室下游端墙1844.00m高程，开挖断面尺寸为7.06.5m（宽高，城门洞型），具体布置见图9-8。7、9#施工支洞9#施工支洞起始于主厂房送风洞1849.
