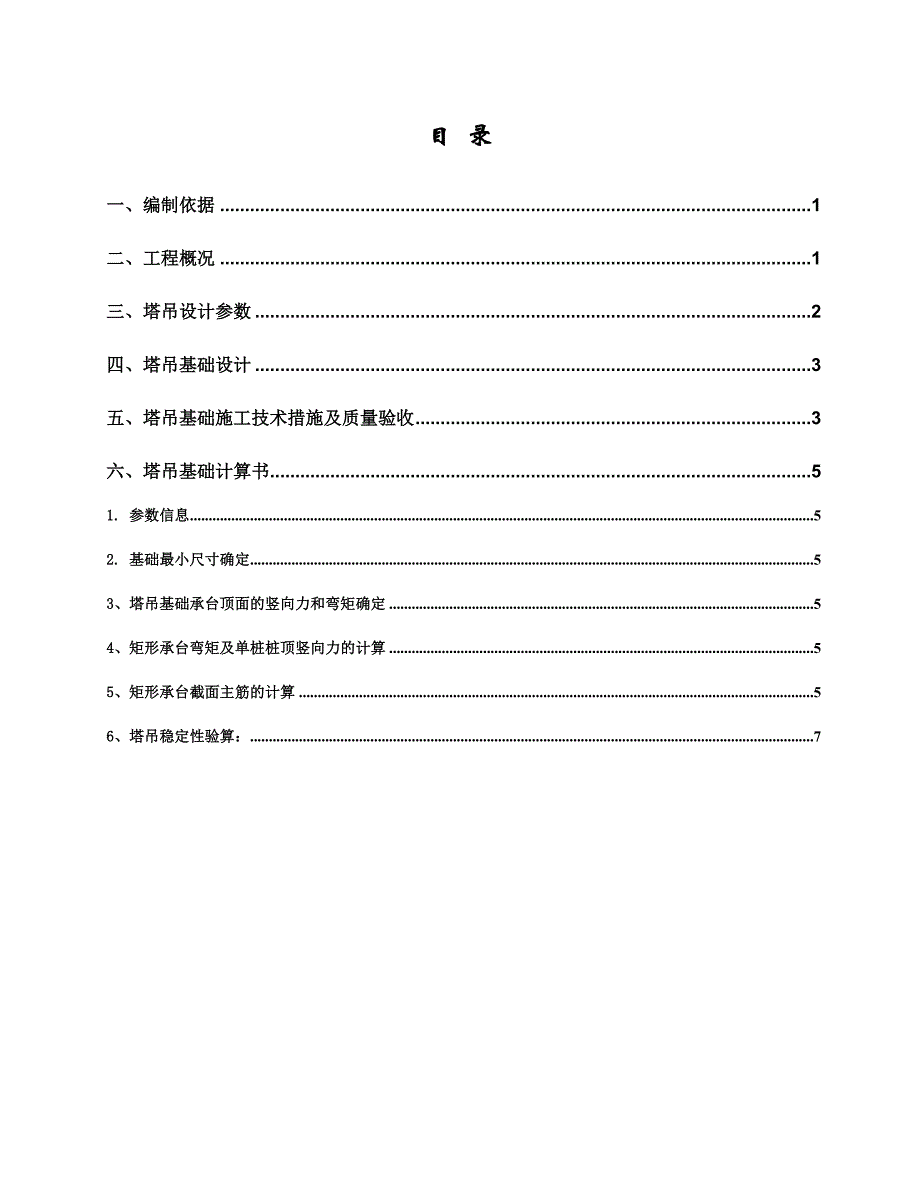

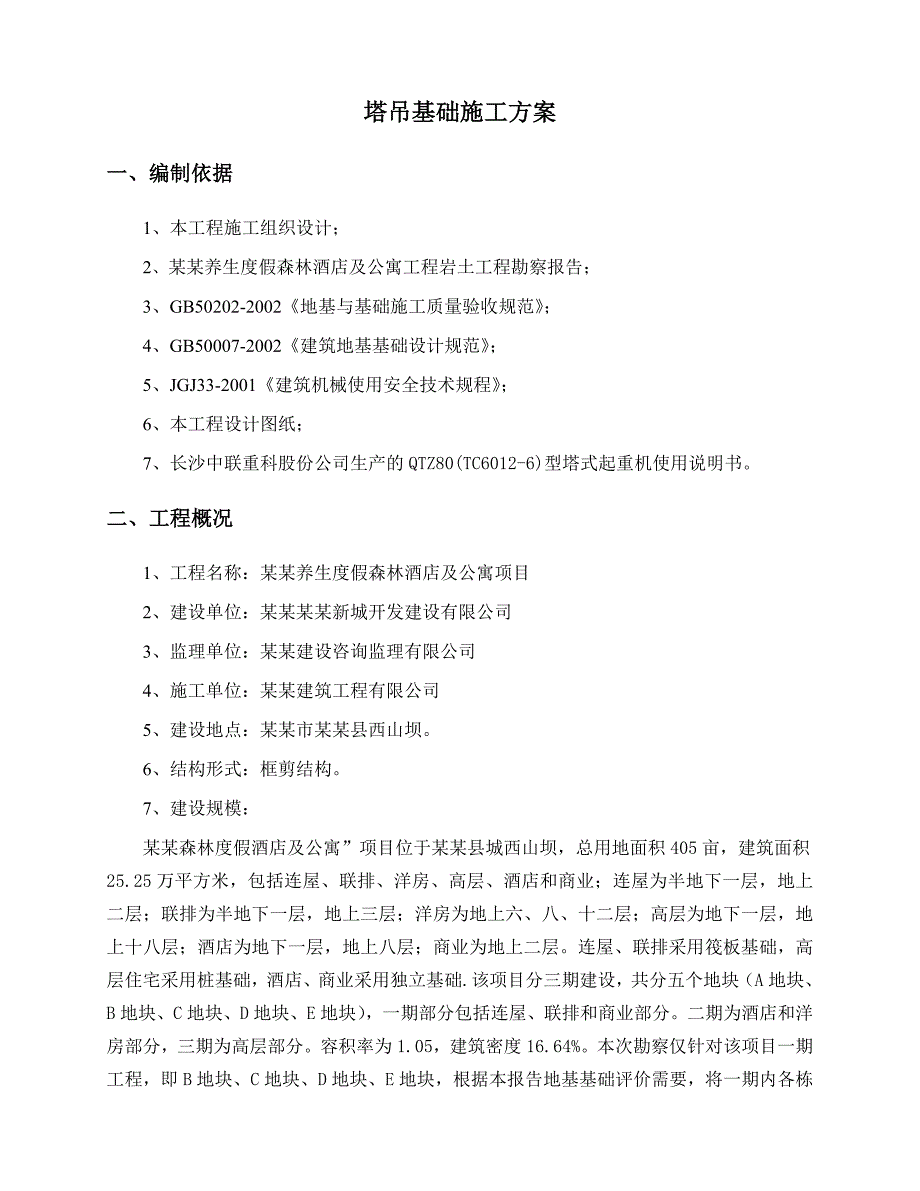

1、目 录一、编制依据1二、工程概况1三、塔吊设计参数2四、塔吊基础设计3五、塔吊基础施工技术措施及质量验收3六、塔吊基础计算书51. 参数信息52. 基础最小尺寸确定53、塔吊基础承台顶面的竖向力和弯矩确定54、矩形承台弯矩及单桩桩顶竖向力的计算55、矩形承台截面主筋的计算56、塔吊稳定性验算：7塔吊基础施工方案一、编制依据1、本工程施工组织设计；2、某某养生度假森林酒店及公寓工程岩土工程勘察报告；3、GB50202-2002地基与基础施工质量验收规范；4、GB50007-2002建筑地基基础设计规范；5、JGJ33-2001建筑机械使用安全技术规程；6、本工程设计图纸；7、长沙中联重科股份公司
2、生产的QTZ80(TC6012-6)型塔式起重机使用说明书。二、工程概况1、工程名称：某某养生度假森林酒店及公寓项目2、建设单位：某某某某新城开发建设有限公司3、监理单位：某某建设咨询监理有限公司4、施工单位：某某建筑工程有限公司5、建设地点：某某市某某县西山坝。6、结构形式：框剪结构。7、建设规模：某某森林度假酒店及公寓”项目位于某某县城西山坝，总用地面积405亩，建筑面积25.25万平方米，包括连屋、联排、洋房、高层、酒店和商业；连屋为半地下一层，地上二层；联排为半地下一层，地上三层；洋房为地上六、八、十二层；高层为地下一层，地上十八层；酒店为地下一层，地上八层；商业为地上二层。连屋、联排

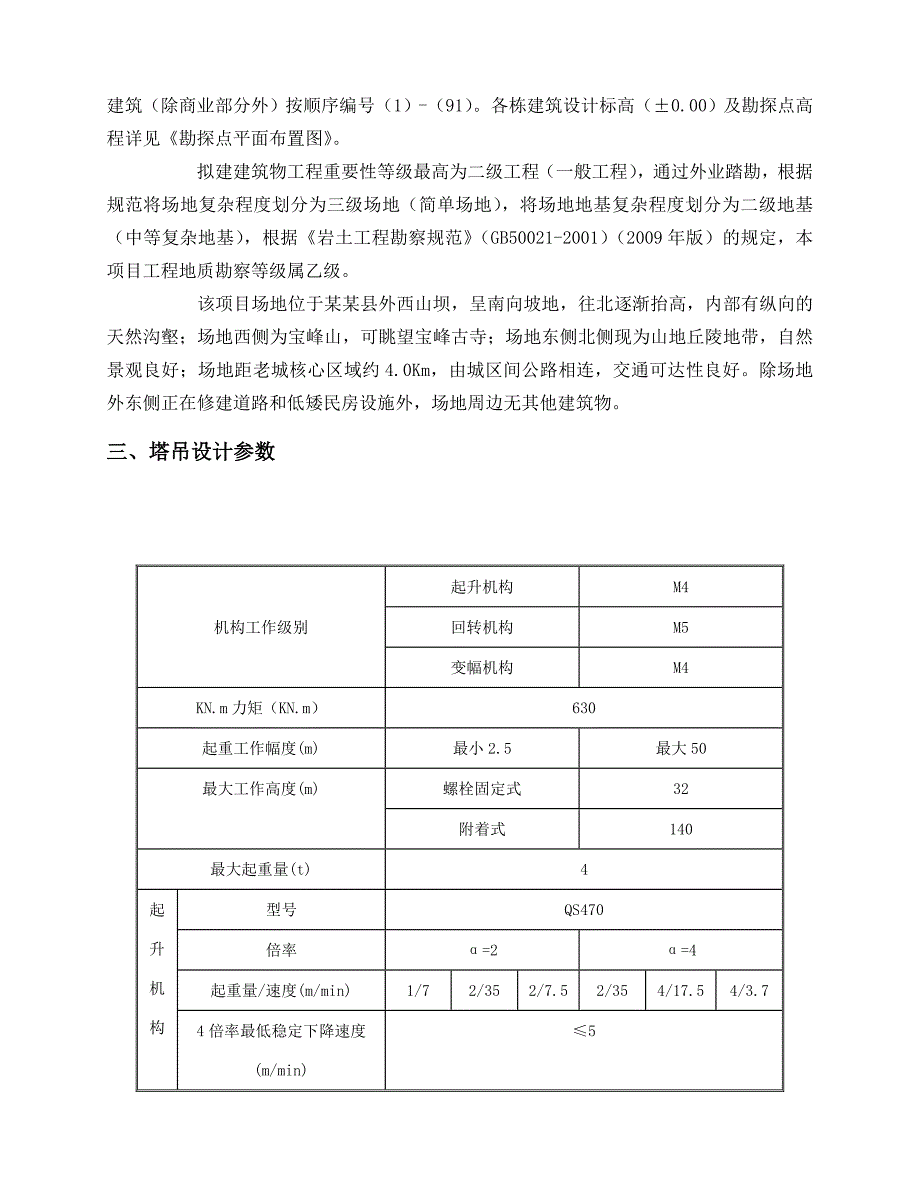

3、采用筏板基础，高层住宅采用桩基础，酒店、商业采用独立基础.该项目分三期建设，共分五个地块（A地块、B地块、C地块、D地块、E地块），一期部分包括连屋、联排和商业部分。二期为酒店和洋房部分，三期为高层部分。容积率为1.05，建筑密度16.64%。本次勘察仅针对该项目一期工程，即B地块、C地块、D地块、E地块，根据本报告地基基础评价需要，将一期内各栋建筑（除商业部分外）按顺序编号（1）-（91）。各栋建筑设计标高（0.00）及勘探点高程详见勘探点平面布置图。拟建建筑物工程重要性等级最高为二级工程（一般工程），通过外业踏勘，根据规范将场地复杂程度划分为三级场地（简单场地），将场地地基复杂程度划分为二
4、级地基（中等复杂地基），根据岩土工程勘察规范（GB50021-2001）（2009年版）的规定，本项目工程地质勘察等级属乙级。该项目场地位于某某县外西山坝，呈南向坡地，往北逐渐抬高，内部有纵向的天然沟壑；场地西侧为宝峰山，可眺望宝峰古寺；场地东侧北侧现为山地丘陵地带，自然景观良好；场地距老城核心区域约4.0Km，由城区间公路相连，交通可达性良好。除场地外东侧正在修建道路和低矮民房设施外，场地周边无其他建筑物。三、塔吊设计参数机构工作级别起升机构M4回转机构M5变幅机构M4KN.m力矩（KN.m）630起重工作幅度(m)最小2.5最大50最大工作高度(m)螺栓固定式32附着式140最大起重量(t
5、)4起升机构型号QS470倍率=2=4起重量/速度(m/min)1/72/352/7.52/354/17.54/3.74倍率最低稳定下降速度(m/min)5功率(KW)15/15/3.5设幅机构速度(m/min)40/20功率(kw)2.4/1.5回转机构速度(r/min)00.6功率(kw)3.7顶升机构速度(m/min)0.47功率(kw)5.5工作压力(mpa)25平衡重(t)最大工作幅度(m)50454035302520重量(t)10.08.88.37.67.15.04.2总功率(kw)21.1工作温度()-20+40四、塔吊基础设计具体塔吊基础总体施工布置及各塔吊基础定位图见附图。五
6、、塔吊基础施工技术措施及质量验收1、混凝土强度等级采用C35； 2、基础表面平整度允许偏差1/1000；本工程基础采用自然基础。3、埋设件埋设参照一下程序施工： 将16件10.9级高强度螺栓及垫板与预埋螺栓定位框装配在一起。 为了便于施工，当钢筋捆扎到一定程度时，将装配好的预埋螺栓和预埋螺栓定位框整体吊入钢筋网内。 再将8件30的钢筋将预埋螺栓连接。 吊起装配好的预埋螺栓和预埋螺栓定位框整体，浇筑混凝土。在预埋螺栓定位框上加工找水平，保证预埋后定位框中心线与水平面的垂直度小于1.5/1000。固定支腿周围混凝土充填率必须达到95%以上。预埋螺栓定位按说明书要求。4、起重机的混凝土基础应验收合格
7、后，方可使用。 5、起重机的金属结构、及所有电气设备的金属外壳，应有可靠的接地装置，接地电阻不应大于4。6、按塔机说明书，核对基础施工质量关键部位。7、检测塔机基础的几何位置尺寸误差，应在允许范围内，测定水平误差大小，以便准备垫铁。8、机脚螺丝应严格按说明书要求的平面尺寸设置，允许偏差不得大于5mm。9、基础砼浇筑完毕后应浇水养护，达到砼设计强度方可进行上部结构的安装作业。如提前安装必须有同条件养护砼试块试验报告，强度达到安装说明书要求。10、塔吊基础砼浇筑后应按规定制作试块，基础内钢筋必须经质检部门、监理部门验收合格方可浇筑砼，并应作好、隐检记录。以备作塔吊验收资料。11、钢筋、水泥、砂石集
8、料应具有出厂合格证或试验报告。12、塔吊基础底部土质应良好，开挖经质检部门验槽，符合设计要求及地质报告概述方可施工。13、塔吊基础施工后，四周应排水良好，以保证基底土质承载力。14、塔机的避雷装置宜在基础施工时首先预埋好，塔机的避雷针可用横截面不小于16mm2的绝缘铜电缆或横截面30mm3.5mm表面经电镀的金属条直接与基础底板钢筋焊接相连，接地件至少插入地面以下2.5m。15、基础塔吊砼拆模后应在四角设置沉降观测点，并完成初始高程测设，在上部结构安装前再测一次，以后在上部结构安装后每半月测设一次，发现沉降过大、过快、不均匀沉降等异常情况应立即停止使用，并汇报公司工程技术部门分析处理后，方可决
9、定可断续使用或不能使用。六、塔吊基础计算书1. 参数信息塔吊型号:QTZ80（TC6012-6），自重(包括平衡重16.2t)F1=577kN，基础自重G=812.5 KN，塔吊倾覆力距M=1670.8kN.m，塔吊起重自由最大高度H=40.5m，塔身宽度B=1.60m，混凝土强度等级:C35，基础最小厚度h=1.3m，基础的平面尺寸取：AcBc=5000mm5000mm2. 基础最小尺寸确定 基础的厚度取:H=1.3m基础的平面尺寸取：AcBc=5000mm5000mm3、塔吊基础承台顶面的竖向力和弯矩确定塔吊基础承台重F2=25*5*5*1.30=812.5 kN， 根据塔吊厂家提供的使用
10、说明书得出荷载工况水平力Pn（KN）垂直力Pv（KN）弯矩M（KN.m）扭矩Mn（KN.M）工作工况19.7593.91539.5301.1非工作工况80.4483.51670.804、矩形承台弯矩竖向力的计算依据建筑桩技术规范JGJ94-2008的第5.9.2条。计算截面取塔吊柱边线。其中 Mx1,My1计算截面处XY方向的弯矩设计值(kN.m)； xi,yi单桩相对承台中心轴的XY方向距离取a/2-B/2=0.7m； Ni1扣除承台自重的单桩桩顶竖向力设计值(kN)，Ni1=Ni-G/n=592.33kN；经过计算得到弯矩设计值：Mx1=My1=2592.330.7=829.26 kN.m
