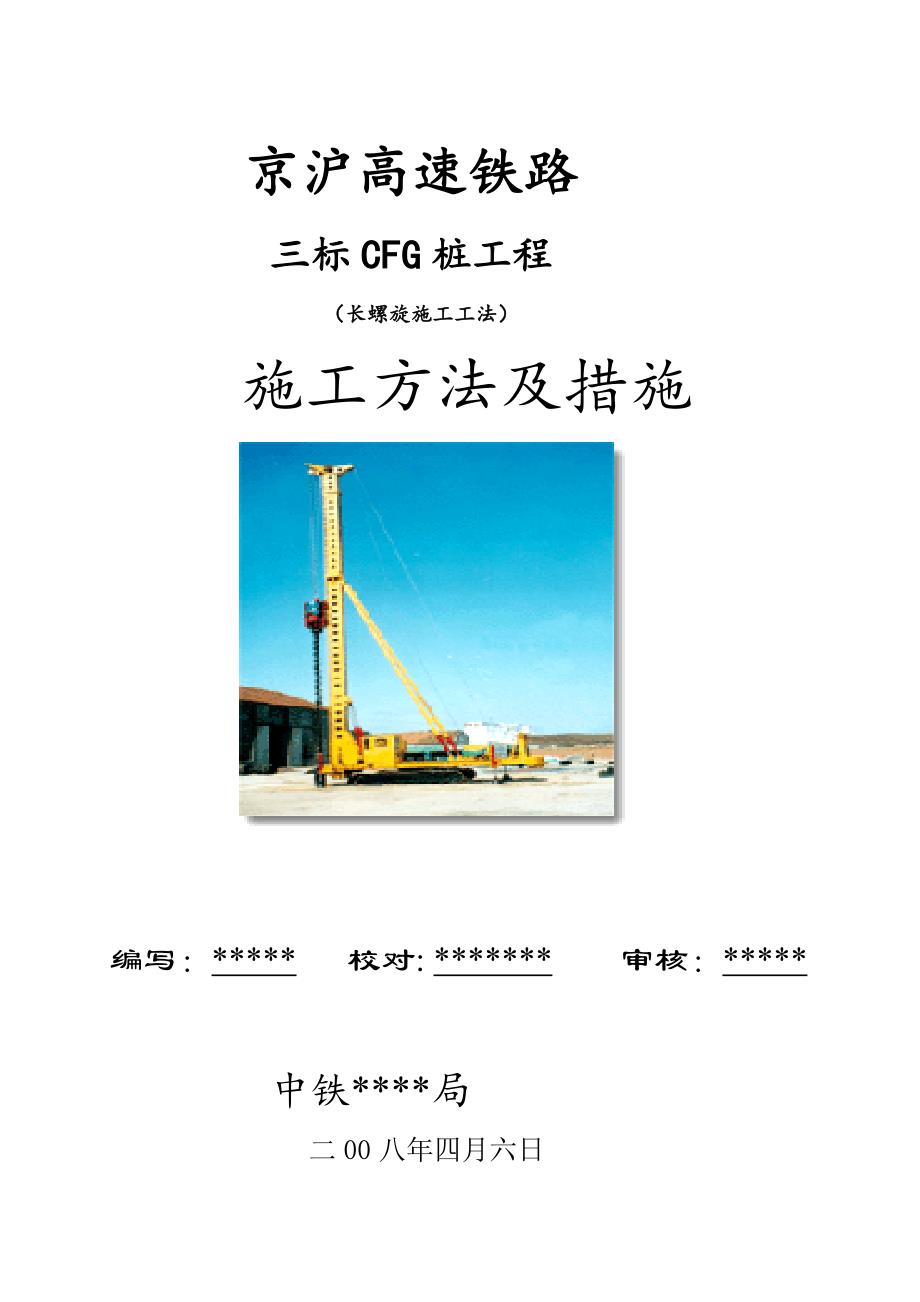

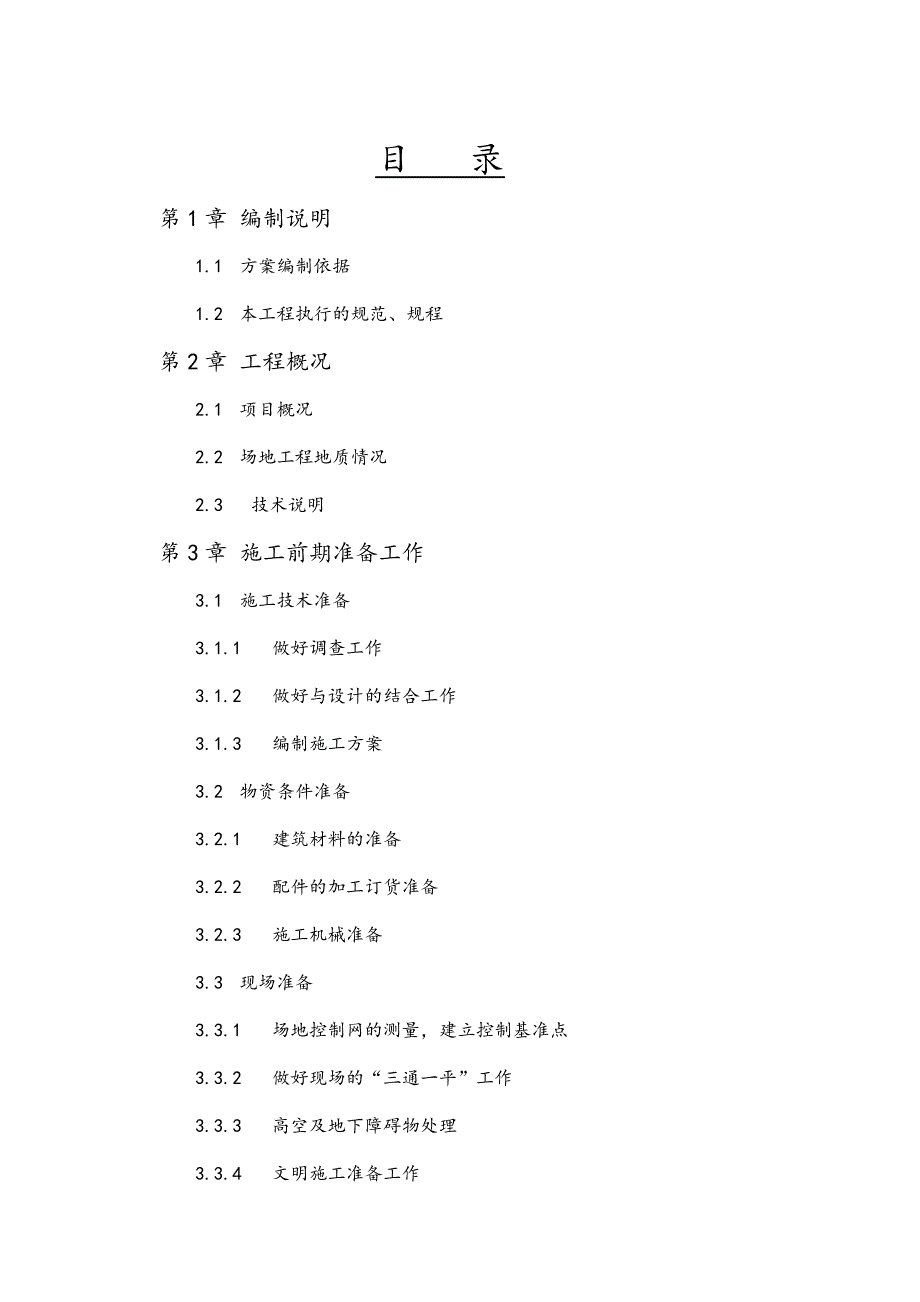

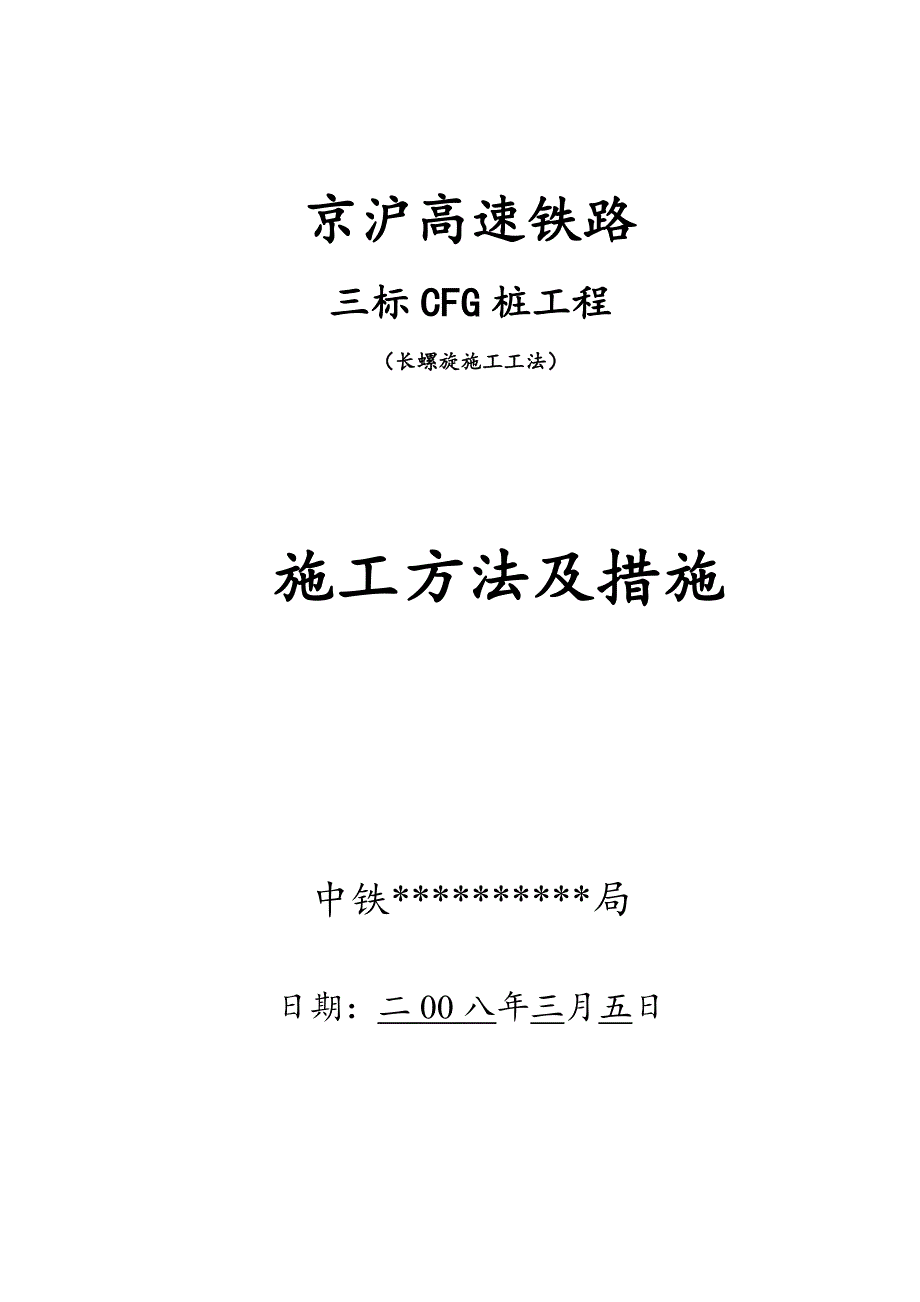

1、京沪高速铁路三标CFG桩工程（长螺旋施工工法）施工方法及措施 中铁*局日期：二00八年三月五日 京沪高速铁路三标CFG桩工程（长螺旋施工工法）施工方法及措施编写：* 校对: * 审核：*中铁*局二00八年四月六日目 录第1章编制说明 1.1方案编制依据 1.2本工程执行的规范、规程 第2章工程概况 2.1项目概况 2.2场地工程地质情况 2.3 技术说明第3章施工前期准备工作 3.1施工技术准备 3.1.1做好调查工作 3.1.2做好与设计的结合工作 3.1.3编制施工方案 3.2物资条件准备 3.2.1建筑材料的准备 3.2.2配件的加工订货准备 3.2.3施工机械准备 3.3现场准备 3.
2、3.1场地控制网的测量，建立控制基准点 3.3.2做好现场的“三通一平”工作 3.3.3高空及地下障碍物处理 3.3.4文明施工准备工作 3.3.5组织机械设备进场 3.4施工队伍的准备 3.5作业条件准备 第4章施 工 方 案 5.1施工工艺流程 5.2长螺旋CFG桩施工方法 5.2.1施工测量方法： 5.2.2长螺旋CFG桩施工方法 第5章施工安全保证措施 11.1安全保证体系 11.1.1 安全生产目标11.1.2安全保证体系图 11.1.3人员职责 11.2一般安全保证措施 11.3CFG桩施工安全保证措施 11.4施工现场用电安全保证措施 11.5其他安全保证措施 第6章文明施工、环
3、境保护措施 12.1环境保护措施 12.1.1本工程的环保目标 12.1.2环保责任体系 12.1.3环境污染防治 12.2文明施工措施 12.2.1文明施工目标 12.2.2文明施工管理体系 12.2.3文明施工保证措施 第1章 编制说明1.1 方案编制依据1. 北京至上海新建高速铁路工程,北京至徐州段铁道第三勘察设计院集团有限公司07.10.2；2. 长螺旋CFG桩复合地基技术及工程实践阎明礼、张东刚编；3. 国家和行业颁布的有关现行施工规范及标准。1.2 本工程执行的规范、规程1. 工程测量规范及技术说明（JGJ33-86）2. 地基与基础工程施工及验收规范（GBJ202-83）3. 建
4、筑地基处理技术规范（JGJ79-2002）4. 岩土工程勘察规范（GB50021-2001）5. 建筑地基基础设计规范（DBJ 15-312003）6. 建筑工程施工现场供电用电安全规范（GB50194-93）7. 建筑桩基技术规范（JGJ94-94）8. 建筑地基基础设计规范（GB50007-2002）9. 建筑基桩检测技术规范（JGJ106-2003）第2章 工程概况2.1 项目概况京沪高速铁路*标*工区位于*省*市*乡，总包单位为*集团第*工程局。我公司拟参加该项目CFG桩工程施工。根据本工程地质条件的实际情况，依照铁道第三勘察设计院集团有限公司的图纸设计，设计采用长螺旋CFG桩进行复合
5、地基处理，;约延长米，设计桩径为500mm，有效桩长分为15m、20m、25m、30m四个类型，长螺旋CFG桩的单桩承载力特征值为800 KN。我公司在编制施工组织之前，对施工现场多次组织技术人员进行勘测、调查，认真分析施工设计图纸，做到施工组织设计力求有针对性、合理性、可行性。以安全、优质、高效、文明施工完成本施工项目。2.2 场地工程地质情况1. 详见工程地质勘察报告。2.3 技术说明1. 长螺旋CFG桩一般采用425#普通硅酸盐水泥为宜，粉煤灰用磨细的干灰，石子粒径为小13级配碎石，石屑粒径为2.5-10mm为宜，长螺旋CFG桩的单桩承载力特征值为800KN，桩径为F500mm。2. 施
6、工前应按设计要求由实验室进行配合比试验，施工时按配合比配制混合料。施工要求采用长螺旋钻孔、管内泵压混合料成桩，施工的坍落度宜为160-200mm。3. 长螺旋钻孔、管内泵压混合料成桩施工在钻至设计深度后，应准确掌握提拔钻杆时间，混合料泵送量应与拔管速度相配合，遇到饱和砂土或饱和粉土层，不得停泵待料。4. 施工桩顶标高宜高出设计桩顶标高不少于0.50m为宜。5. 清土和截桩时,不得造成桩顶标高以下桩身断裂和扰动桩间土。6. 施工垂直偏差不应大于1%；桩位偏差不应大于0.25倍桩径，对单排布桩桩位偏差不应大于60mm。第3章 施工前期准备工作3.1 施工技术准备3.1.1 做好调查工作3.1.1.
7、1 各种物质资源和技术条件的调查A. 由于施工所需材料品种多，故应对各种材料的生产和供应情况、价格、品种、质量等进行详细调查，以便及早进行供需联系，落实供需要求。B. 由于施工用电量较大，用电的起动电流大，负荷变化多，因此，对电源等的供应情况应作详细调查，包括供电的能力、线路距离等，保证施工的顺利进行。前期投入施工的设备应自备发电机。C. 由于工程量大，产生泥土较多，应提前做好弃土场的征地等工作，同时针对资料应进行统一管理。D.由于分项工程较多，且需同步交叉作业，应积极做好各个施工队伍的相互协调工作。E.由于施工人员及设备较多，应对机械设备进行规范化管理，定期保养检修，对各作业人员住房、吃饭做
8、好安排。3.1.2 做好与设计的结合工作由项目技术负责人组织有关人员认真学习和研究图纸，并进行自审、会审等工作，以便熟练、准确地施工。(1). 通过学习，熟悉图纸内容，了解设计上要求施工达到的技术标准，明确工艺流程。(2). 进行自审，组织施工管理人员对有关图纸进行审查，掌握和了解图纸中的细节。(3). 组织各施工班组共同学习施工图纸，商定施工配合事宜。(4). 组织图纸会审，由设计方进行交底，理解设计意图及施工质量标准，准确掌握设计要求。3.2 物资条件准备3.2.1 配件的加工订货准备根据施工进度计划及施工预算所提供的各种配件数量，编制相应的需用量计划。组织配件按计划进场，按施工平面布置图
9、作好存放和保管工作。3.2.2 施工机械准备根据项目部要求及机械设备工作效率，我司拟安排10台90型机械设备进场施工，按每台设备平均日工作效率500m计划，计划完成mCFG桩时间约为120天。我司会根据施工局的具体要求，合理的安排机械设备进场施工，确保在工期内保质保量的完成计划任务。3.3 现场准备3.3.1 高空及地下障碍物处理(1). 施工前，先调查场地及毗邻区域内的地下及地上管线、地下建（构）筑物及障碍物，并提出相应安全措施。(2). 本工程由于工期紧，做好各方面协调工作，减少对施工的影响。3.3.2 文明施工准备工作(1). 建立文明施工管理体系，制订文明施工检查考评制度，落实文明施工
10、保证措施，并组织项目部有关管理人员和班组人员进行有关交底。(2). 临时设施：施工管理人员和工人住宿在施工现场搭设临时宿舍，由甲方提供场地，乙方自行搭建；在施工现场搭设材料仓库。3.3.3 组织机械设备进场根据施工机具的需用量计划，按施工平面布置图的要求，组织施工机械设备进场。机械设备进场后按规定地点和方式布置，并进行相应的保养和试运转等工作。3.4 施工队伍的准备(1). 根据确定的现场管理机构建立项目经理组，选择高素质的施工作业队伍进行该工程的施工。(2). 根据该工程的特点和施工进度计划的要求，确定劳动力需用量计划。(3). 对工人进行技术、质量、安全交底和思想、法制教育，教育工人树立“
11、质量第一、安全第一”的正确思想；遵守有关施工和安全的技术法规；遵守地方治安法规。(4). 生活后勤保障工作：在大批施工人员进场前，做好后勤工作的安排，对职工的衣、食、住、行、医等予以全面考虑，充分调动职工的生产积极性。3.5 作业条件准备(1). 向班组进行计划交底和技术交底，下达工程施工任务单，明确施工作业范围和任务，使班组明确有关任务、质量、安全、进度等要求。(2). 做好工作面准备：检查道路是否畅通、安全，施工现场是否符合施工要求。(3). 对材料和配件的质量、规格、数量等进行清查，运到指定的作业地点。(4). 施工机械就位并进行试运转，做好维护保养等工作，以保证施工机械能正常运行。(5
12、). 建立工序质量检查制度，在前道工序的质量合格后才能进行下道工序的施工。3.6 施工平面布置图根据施工现场实际情况和工程实施各阶段的条件，合理布置施工项目用地,初步计划在场地东侧设边施工便道一条(宽4米),便道与施工场地之间留2米放砼输送泵,临时输电线架设在场地边线处,输电总功率为5000kVA,没100米设配电箱一个。在输电线路下侧设供水管一条，直径为2英寸。长螺旋桩机按100米的间距设置，避免相互干扰。在具体施工过程中根据实际情况对施工平面布置图在做调整。详见附图1。第4章 施 工 方 案施工工艺流程长螺旋CFG桩施工工艺流程按图4-1：CFG桩混合料拌制混合料注满后，按规定速度边泵送边
13、提升钻杆至地表移位施工下一根桩全部施工完成长螺旋CFG桩复合地基验收双向控制垂直度钻孔至设计深度泵送CFG桩混合料图4-1 长螺旋CFG桩施工工艺流程图桩机就位测量放线及复核4.1长螺旋CFG桩施工方法4.1.1 施工测量方法：以业主提交的测量控制基准点为控制点，建立闭合导线控制网，闭合导线控制网建立在场地四周，放出长螺旋CFG桩桩位，经复核无误后方可施工。(1). 施工测量的精度：按工程测量规范（GB50026-93）执行。(2). 平面测量的主测仪器为日产“尼康C-100全站仪”，该仪器技术规格为：J6级经纬仪测角精度，级测距仪测程1000米，测距精度MD=（55ppm）mm。其200米范
14、围内一测回放样定位精度可达10mm，可满足本项目的平面精度要求。(3). 高程测量主测仪器为S1级自动安平水准仪。4.1.2 长螺旋CFG桩施工方法(1). 桩机就位、对中长螺旋CFG桩位定好后，按设计要求在桩中心点上插一标杆，放好桩位后，移动长螺旋CFG桩机到达指定桩位，对中。(2). 调整钻杆垂直度桩机就位后，应用桩机塔身的前后和左右的垂直标杆检查塔身导杆，校正位置，使钻杆垂直对准桩位中心，确保垂直度。(3). 钻进成孔钻孔开始时，关闭钻头阀门，向下移动钻杆至钻头触及地面时，启动马达钻进。一般应先慢后快，这样既减少钻杆摇晃，又容易检查钻孔的偏差，以便及时纠正。在成孔过程中，如发现钻杆摇晃或难钻时，应放慢进尺，否则容易导致钻孔偏斜、位移，甚至使钻杆、钻具损坏。当钻至设计深度时，在动力头底面停留位置相应的钻机塔身处作醒目标记，作为施工控制桩长的依据。正式施工时，当动力头底面到达标记处桩长既满足设计要求。(4). 灌注及拔管长螺旋CFG桩成孔到达设计标高后，停止钻进，开始泵送混合料，当钻杆芯管充入混合料后开始拔管，严禁先提管后泵料。成桩的提拔速度以泵送混泥土量控制拔灌速度，成桩过程应连续进行。若施工中因其它原因不能连续灌注，须根据勘察报告和掌握的地质情况，避开饱和砂
