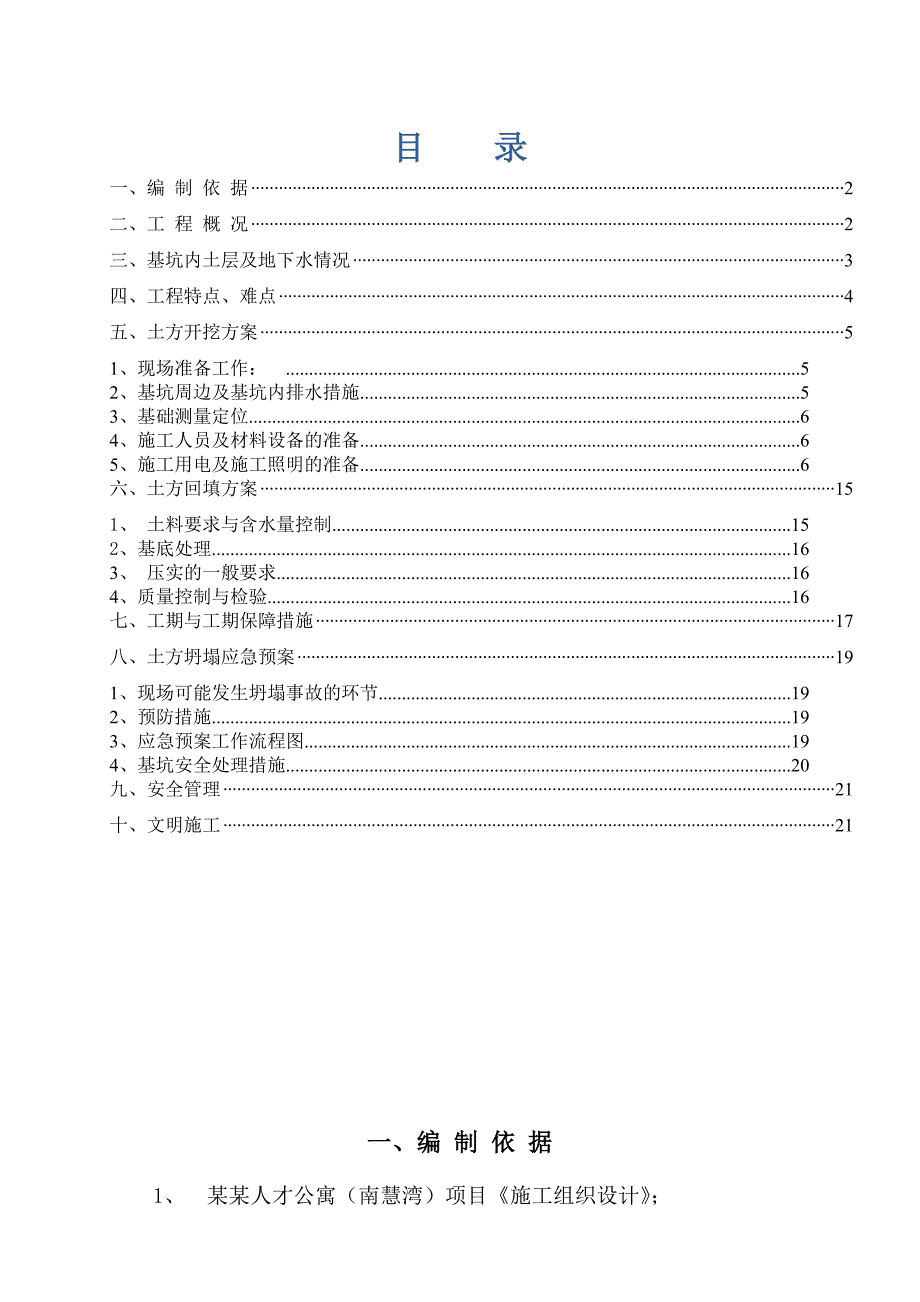

1、目 录一、编 制 依 据2二、工 程 概 况2三、基坑内土层及地下水情况3四、工程特点、难点4五、土方开挖方案51、现场准备工作： 5 2、基坑周边及基坑内排水措施53、基础测量定位64、施工人员及材料设备的准备65、施工用电及施工照明的准备6六、土方回填方案151、 土料要求与含水量控制152、基底处理163、 压实的一般要求164、质量控制与检验16七、工期与工期保障措施17八、土方坍塌应急预案191、现场可能发生坍塌事故的环节192、预防措施193、应急预案工作流程图194、基坑安全处理措施20九、安全管理21十、文明施工21一、编 制 依 据1、 某某人才公寓（南慧湾）项目施工组织设计

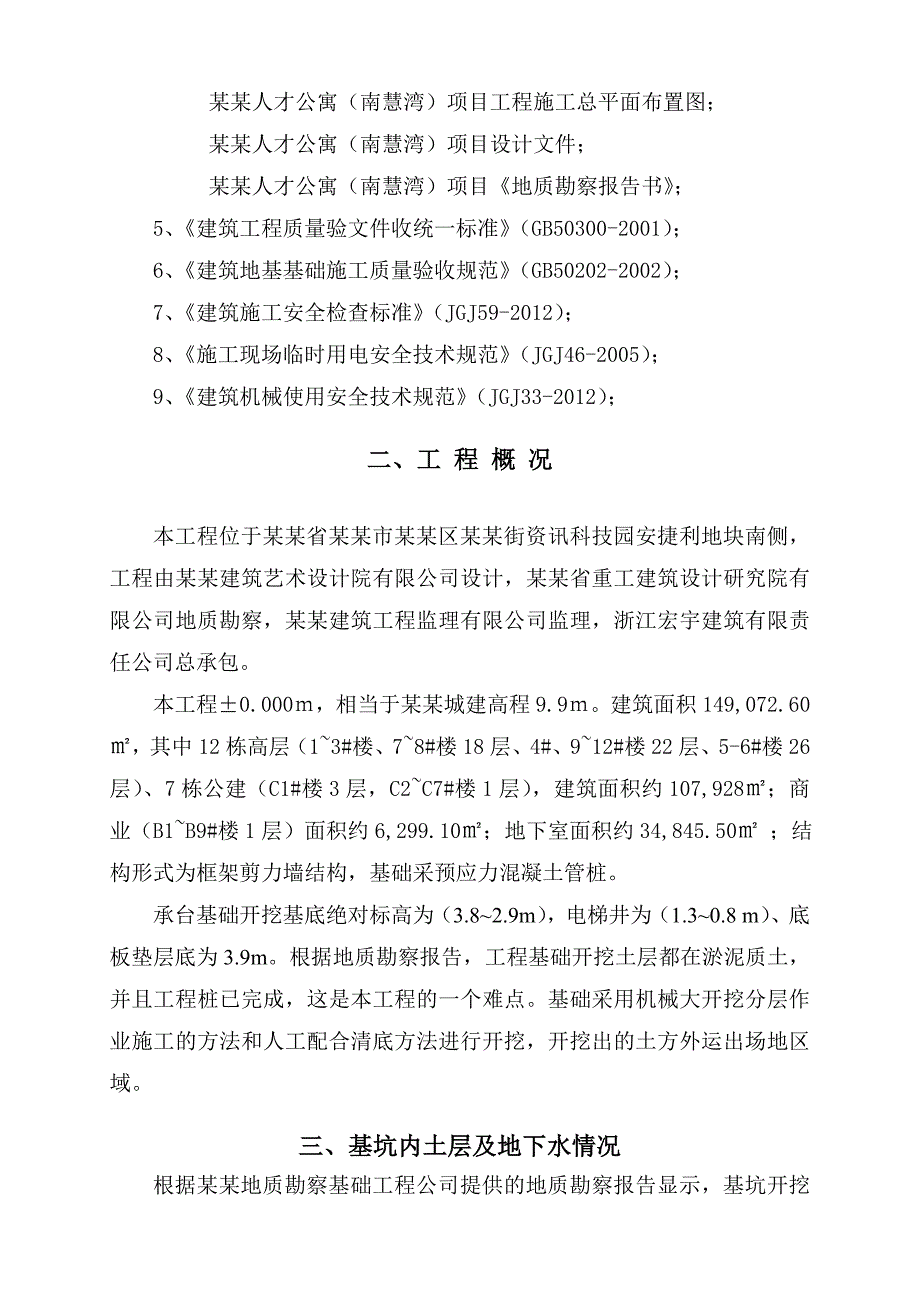

2、；某某人才公寓（南慧湾）项目工程施工总平面布置图；某某人才公寓（南慧湾）项目设计文件；某某人才公寓（南慧湾）项目地质勘察报告书；5、建筑工程质量验文件收统一标准（GB50300-2001）；6、建筑地基基础施工质量验收规范（GB50202-2002）；7、建筑施工安全检查标准（JGJ59-2012）；8、施工现场临时用电安全技术规范（JGJ46-2005）；9、建筑机械使用安全技术规范（JGJ33-2012）；二、工 程 概 况 本工程位于某某省某某市某某区某某街资讯科技园安捷利地块南侧，工程由某某建筑艺术设计院有限公司设计，某某省重工建筑设计研究院有限公司地质勘察，某某建筑工程监理有限公司监
3、理，浙江宏宇建筑有限责任公司总承包。本工程0.000，相当于某某城建高程9.9。建筑面积149,072.60，其中12栋高层（13#楼、78#楼18层、4#、912#楼22层、5-6#楼26层）、7栋公建（C1#楼3层，C2C7#楼1层），建筑面积约107,928；商业（B1B9#楼1层）面积约6,299.10；地下室面积约34,845.50 ；结构形式为框架剪力墙结构，基础采预应力混凝土管桩。承台基础开挖基底绝对标高为（3.82.9m），电梯井为（1.30.8 m）、底板垫层底为3.9m。根据地质勘察报告，工程基础开挖土层都在淤泥质土，并且工程桩已完成，这是本工程的一个难点。基础采用机械大开

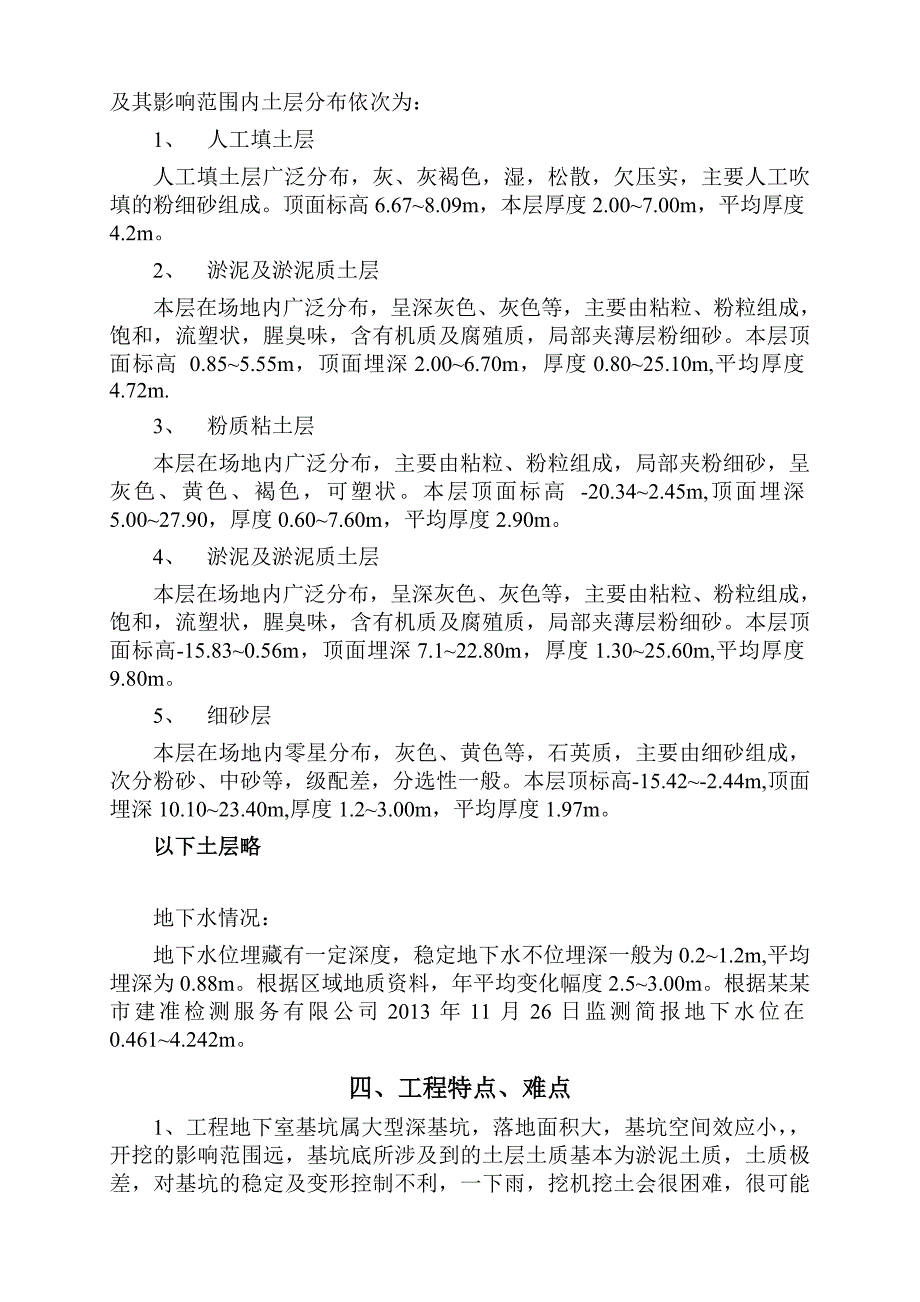

4、挖分层作业施工的方法和人工配合清底方法进行开挖，开挖出的土方外运出场地区域。三、基坑内土层及地下水情况根据某某地质勘察基础工程公司提供的地质勘察报告显示，基坑开挖及其影响范围内土层分布依次为：1、 人工填土层人工填土层广泛分布，灰、灰褐色，湿，松散，欠压实，主要人工吹填的粉细砂组成。顶面标高6.678.09m，本层厚度2.007.00m，平均厚度4.2m。2、 淤泥及淤泥质土层本层在场地内广泛分布，呈深灰色、灰色等，主要由粘粒、粉粒组成，饱和，流塑状，腥臭味，含有机质及腐殖质，局部夹薄层粉细砂。本层顶面标高 0.855.55m，顶面埋深2.006.70m，厚度0.8025.10m,平均厚度4.
5、72m.3、 粉质粘土层本层在场地内广泛分布，主要由粘粒、粉粒组成，局部夹粉细砂，呈灰色、黄色、褐色，可塑状。本层顶面标高 -20.342.45m,顶面埋深5.0027.90，厚度0.607.60m，平均厚度2.90m。4、 淤泥及淤泥质土层本层在场地内广泛分布，呈深灰色、灰色等，主要由粘粒、粉粒组成，饱和，流塑状，腥臭味，含有机质及腐殖质，局部夹薄层粉细砂。本层顶面标高-15.830.56m，顶面埋深7.122.80m，厚度1.3025.60m,平均厚度9.80m。5、 细砂层本层在场地内零星分布，灰色、黄色等，石英质，主要由细砂组成，次分粉砂、中砂等，级配差，分选性一般。本层顶标高-15.
6、42-2.44m,顶面埋深10.1023.40m,厚度1.23.00m，平均厚度1.97m。以下土层略地下水情况：地下水位埋藏有一定深度，稳定地下水不位埋深一般为0.21.2m,平均埋深为0.88m。根据区域地质资料，年平均变化幅度2.53.00m。根据某某市建准检测服务有限公司2013年11月26日监测简报地下水位在0.4614.242m。四、工程特点、难点1、工程地下室基坑属大型深基坑，落地面积大，基坑空间效应小，开挖的影响范围远，基坑底所涉及到的土层土质基本为淤泥土质，土质极差，对基坑的稳定及变形控制不利，一下雨，挖机挖土会很困难，很可能会拖延工期。2、工程地下室基坑周围环境复杂，基坑北
7、侧离红线为约为6.5m,北侧为生活区及加工场，基坑东、西侧底边线距用地红线约57.0m和市政道路，基坑南侧底边线距用地红线约为6.7m，由施工场地变狭小，对基础开挖有较大的影响，加大了土方开挖的困难，是本工程的难点之一。因此设计对基坑变形控制提出较高的要求，所以基坑土方开挖方法、施工顺序对控制基坑变形，保护周边环境至关重要。基础开挖时，因桩基已施工完成对大量运土车辆的路线安排、组织有较高的要求。3、基坑开挖土方量相当大，总土方开挖量约为10000m3，日挖土量最大可达1600m3。4、设计要求：、基坑顶边线3m范围内不得堆载，3m外堆载不得超过25KPa，、基坑顶边线5m范围内不得作为施工道路
8、。附注：运输通道要求按5T/辆，堆场10T/考虑。否则基坑会不安全，必须提前预防。5、因工程桩为预制管桩，现已陆续打完，根据现场的考察和打桩记录发现很多桩的桩顶标高都不一样，有些承管桩甚至超出自然地坪0.5m，高高低低的管桩给挖土到来了极大的困难，不注意保护工程桩很有可能造成桩身断裂，从而工程桩移位，给业主带来了很大的损失。6、电梯井开挖深度比较深（3.14.5m）且土质差，为解决这一难题，经项目部研究决定，采用拉森钢板桩进行支护开挖。（详见P9）五、土方开挖方案（一）、开挖准备1、现场准备工作：（1）平整作业场地和临设场地，接通电源、水源。（2）放线与甲方履行正规的测量基准点资料和桩点的交接
9、手续，设置测 量控制点，测定围护边线与桩位。控制点应不受施工影响。（3）摸清施工障碍物，尤其要摸清地下施工障碍物，以便采取措施，防止发生施工事故。（4）在土方开挖前首先会同业主、监理单位一起对基坑的场地自然标高进行测量，并进行签证，以确定土方工程量。（5）本工程地基与基础施工阶段，前期处于冬季，后期处于春季雨水较多。地下水位较高，基础面开挖下400mm左右就能见到水。做好土方开挖前期各项准备工作至关重要，也十分必要。（6）选择技术骨干，指挥挖土机配合土钉墙施工员进行施工，进场后根据施工图、地质报告、合同，在开工前完成土方开挖施工方案的编制工作。项目部认真进行图纸会审，组织技术人员、施工人员，由
10、工程师进行技术交底、土方开挖施工方案交底和施工承包合同交底，进行质量、安全和文明施工教育。2、基坑周边及基坑内排水措施为防止基坑上部的地表、地面的水流入基坑内，基坑周边要做好组织排水。（1）、离基坑上口2000mm处设400mm高、600mm宽排水沟，在排水沟处设置3个三级沉淀池，保证排出的水是清水。与硬化地面连接，形成封闭状态。（2）、为确保雨期基槽不被雨水浸泡，需基槽边（支护桩边上）设置300*300排水沟，在排水沟内每18M(离开承台位置)设1000*1000大小、挖深800mm的集水井（具体数量和布局详见后附图，亦可视天气情况增设），将基槽内雨水利用排至集水井内，在每个集水井内设置自动
11、污水泵及时强排至场外。（3）、雨施期间，安排专人观测水位情况，特别是在中、大雨过后，如发现水位异常上升时需采取措施加强降水。3、基础测量定位根据施工图纸及轴线控制点进行测量放线，挖土时不允许超线开挖。基坑开挖前先进行测量定位，抄平放线，确定基坑平面尺寸和每个承台的外围线。根据本工程的0.000标高原点，边挖土边测标高，直至挖到设计要求高度。4、施工人员及材料设备的准备施工现场管理人员及各岗位操作人员均应到位，对作业人员进行详细的书面技术交底，项目管理技术人员、现场各专业负责人必须吃透施工图纸领会施工方案的各项要求和工艺技术标准，并向所有施工人员进行交底。基坑开挖时所有材料及应急材料按计划全部到
12、位。5、施工用电及施工照明的准备利用晴好天气采取连续施工作业方法，夜间挖土工作时间长，为保证充分的施工照明，拟在场地内搭设六只高度为4m6m的照明灯架，每个灯架安装功率2000kw镝灯，工作面处配置15只活动碘钨灯。（二）、基坑开挖的原则、顺序和方法1、开挖原则：根据本工程柱网密、基础深、基底标高不一致的特点，基坑开挖必须坚持遵守“分段施工、分层开挖、先中间后周围、成半岛形开挖”的原则。2、开挖顺序：为争取样板房开放时间及春节前雨水少的特点。基础开挖顺序由西北向东南，从本工程的（后浇带）分开，第一施工段为5、6、7、8#楼；第二施工段为9、10、11#楼，第三施工段为1、2、3、12#楼。用三
13、台挖掘机同时开挖；三组挖机在5、6、7#楼先行作业，要有一定的安全作业空间后，形成既分散开挖、又整体推进施工作业流程。3、开挖方法承台开挖采用分层开挖，首先按自然标高将露出的桩头锯断；然后再进行第一层的淤泥开挖，开挖至4.4m标高，再将承台及周边土方开挖至设计标高。将承台位置露出的桩头锯断至设计桩顶标高，然后进行人工清理平整后浇筑混凝土垫层。由于场地较大、桩基密、土质差，挖机又不能在有工程桩的范围随意走动，需用PC100以下3台挖机前后开挖，第一台小挖机（PC60）将淤泥挖起转至堆放点，第二台挖机（PC75）将堆土及时转至另一个堆放点，第三台大挖机(PC100)将堆土转至小型农用车上，将淤泥运
14、出场外。承台开挖要点如下：（1）、下垫12厚1.2M3M钢板，钢板下部桩头需统一水平，以防对高桩产生不必要的侧压力，垫钢板前，由于铺垫40cm砖渣，略高于锯平的桩头，挖机定位后机座禁止往返走动，只允许机身转动。（2）、先将地下室整体开挖至4.4m，锯断突出的桩头，桩头最好低于自然地面10CM左右。（3）、分段开挖，且每段开挖后注意周边搅拌桩的徐变量。（4）、机械开挖至承台底标高后，剩余土方采用人工清理完成。（5）、及时清理浇筑垫层、砌筑砖胎模和浇筑桩芯混凝土。（6）、大面积开挖下班前挖机必须远离大于5M外停放，防止侧压力过大引起边坡失稳。（7）、行车道两侧5M内禁止退挖，必须先挖中路，使压应力
15、向上释放后再向两侧开挖。4、电梯井土方开挖及支护方法拉森式（U型）钢板桩电梯承台施工工艺流程： 钢板定位放线 施打钢板桩 土方开挖1m 安装围檩及支撑 剩下土方开挖施工 砖胎模砌筑 桩芯浇筑承台钢筋绑扎 承台砼浇筑 模板拆除 拆围檀及支撑拔钢板桩 土方回填施工电梯井承台土方，承台开挖深度3.14.5米左右，电梯承台边长最长为9m,宽度为6m。本工程电梯井支护采用（拉森SP-IV型） 9米长钢板桩。沉桩采用履带式液压打桩机，钢板桩的结构采用单层结构，单层结构形式由围擅、纵向支撑和横向支撑及钢板桩组成。锁口形状为套型锁口，钢板桩两侧均为勾状形，防水防流沙性较好。钢板桩布置在离承台边800mm处。 钢板桩打好后，采用HW300X300C型钢设置成围檀，围擅标高设在钢板桩桩顶下50cm处，横向支撑用HW300*300C型钢支撑，每隔2米一拫，电梯承台开挖完后应急时浇筑垫层，以防土壤窿起。（1）拉森钢板桩施工1）. 按照夹具上
