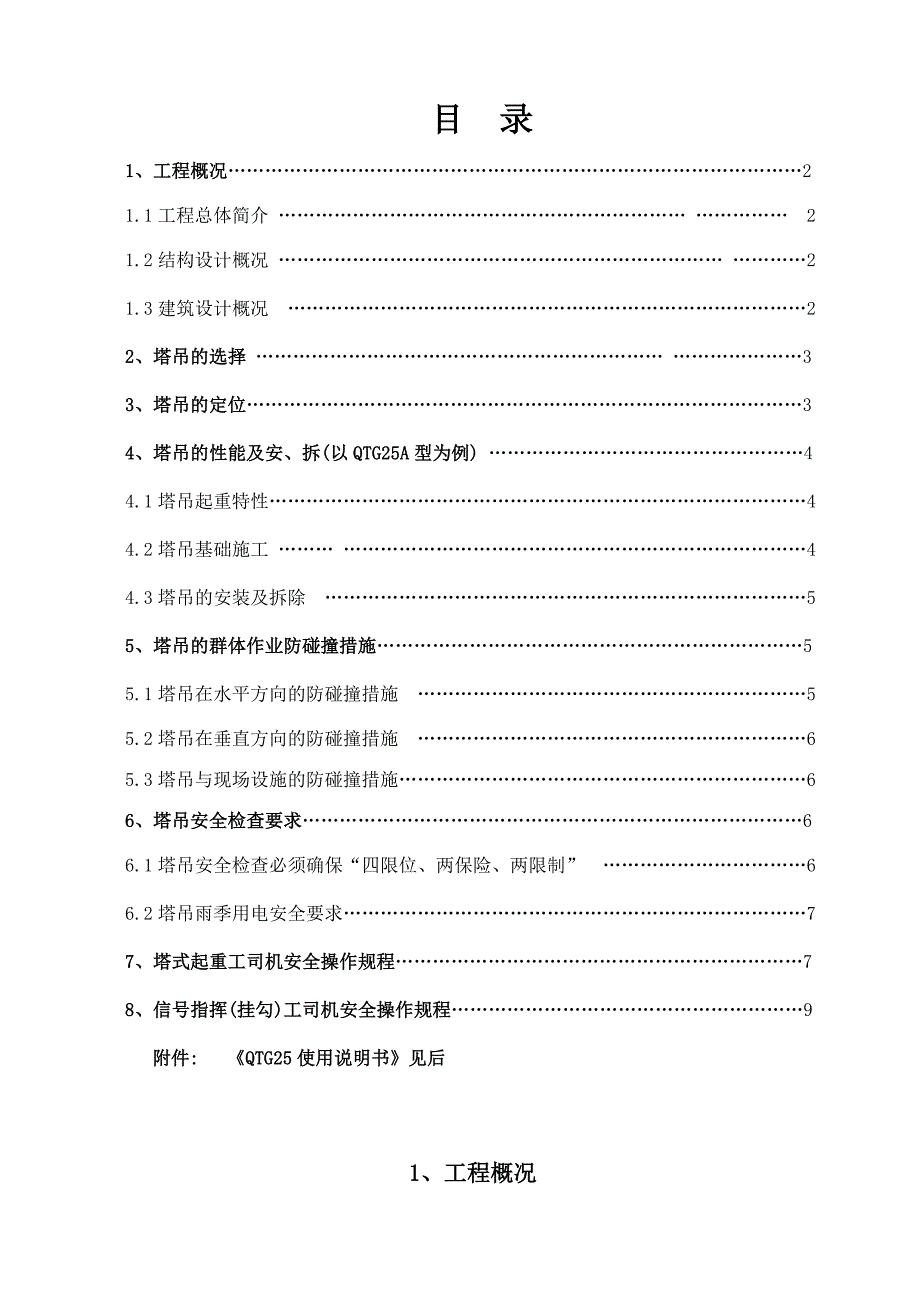

1、目 录1、工程概况21.1工程总体简介 21.2结构设计概况 21.3建筑设计概况 22、塔吊的选择 33、塔吊的定位34、塔吊的性能及安、拆(以QTG25A型为例) 44.1塔吊起重特性44.2塔吊基础施工 44.3塔吊的安装及拆除 55、塔吊的群体作业防碰撞措施55.1塔吊在水平方向的防碰撞措施 55.2塔吊在垂直方向的防碰撞措施 65.3塔吊与现场设施的防碰撞措施66、塔吊安全检查要求66.1塔吊安全检查必须确保“四限位、两保险、两限制” 66.2塔吊雨季用电安全要求77、塔式起重工司机安全操作规程78、信号指挥(挂勾)工司机安全操作规程9附件: QTG25使用说明书见后1、工程概况1.

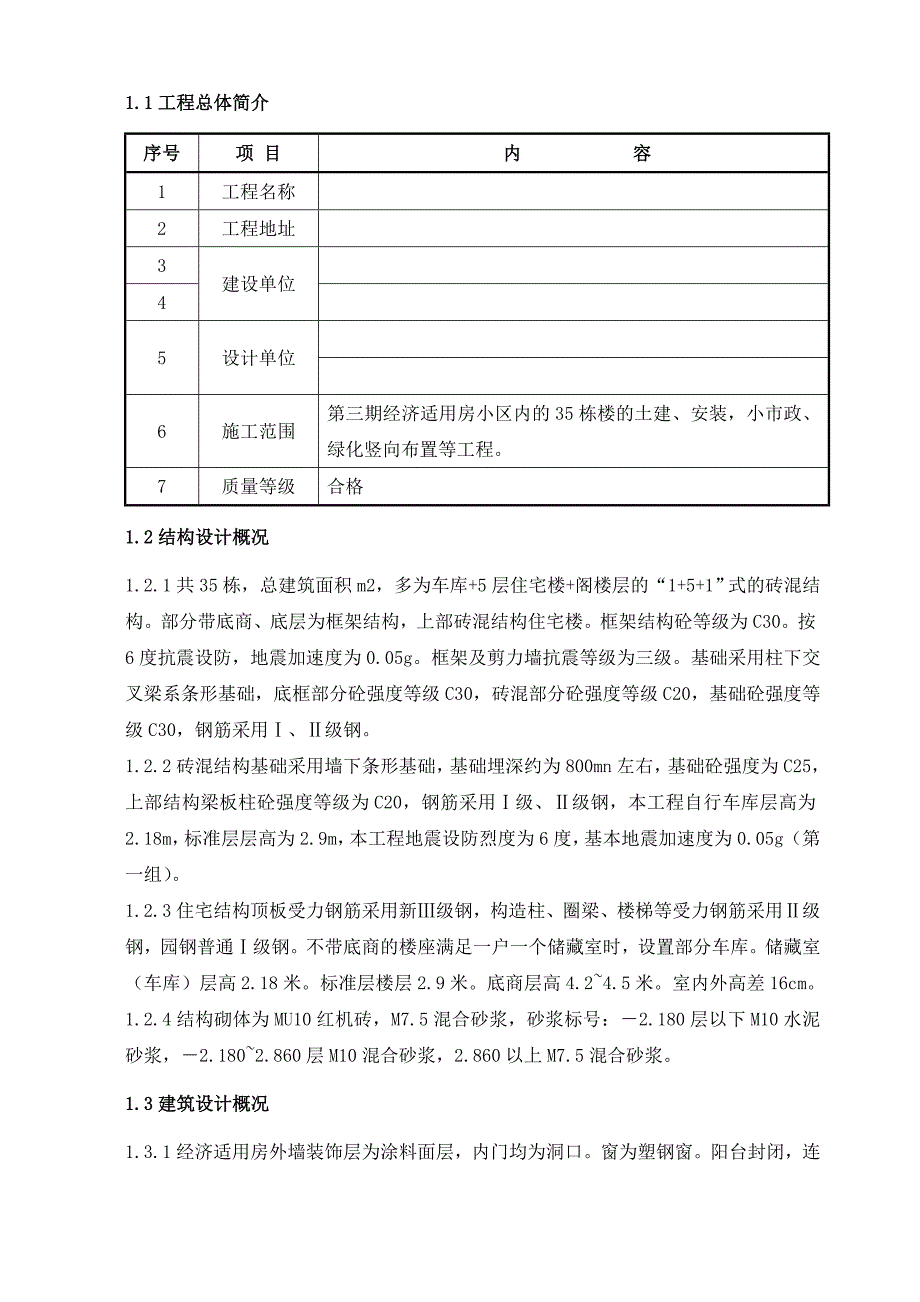

2、1工程总体简介序号项 目内 容1工程名称2工程地址3建设单位45设计单位6施工范围第三期经济适用房小区内的35栋楼的土建、安装，小市政、绿化竖向布置等工程。7质量等级合格1.2结构设计概况1.2.1共35栋，总建筑面积m2，多为车库+5层住宅楼+阁楼层的“1+5+1”式的砖混结构。部分带底商、底层为框架结构，上部砖混结构住宅楼。框架结构砼等级为C30。按6度抗震设防，地震加速度为0.05g。框架及剪力墙抗震等级为三级。基础采用柱下交叉梁系条形基础，底框部分砼强度等级C30，砖混部分砼强度等级C20，基础砼强度等级C30，钢筋采用、级钢。1.2.2砖混结构基础采用墙下条形基础，基础埋深约为800
3、mn左右，基础砼强度为C25，上部结构梁板柱砼强度等级为C20，钢筋采用级、级钢，本工程自行车库层高为2.18m，标准层层高为2.9m，本工程地震设防烈度为6度，基本地震加速度为0.05g（第一组）。1.2.3住宅结构顶板受力钢筋采用新级钢，构造柱、圈梁、楼梯等受力钢筋采用级钢，园钢普通级钢。不带底商的楼座满足一户一个储藏室时，设置部分车库。储藏室（车库）层高2.18米。标准层楼层2.9米。底商层高4.24.5米。室内外高差16cm。1.2.4结构砌体为MU10红机砖，M7.5混合砂浆，砂浆标号：2.180层以下M10水泥砂浆，2.1802.860层M10混合砂浆，2.860以上M7.5混合砂

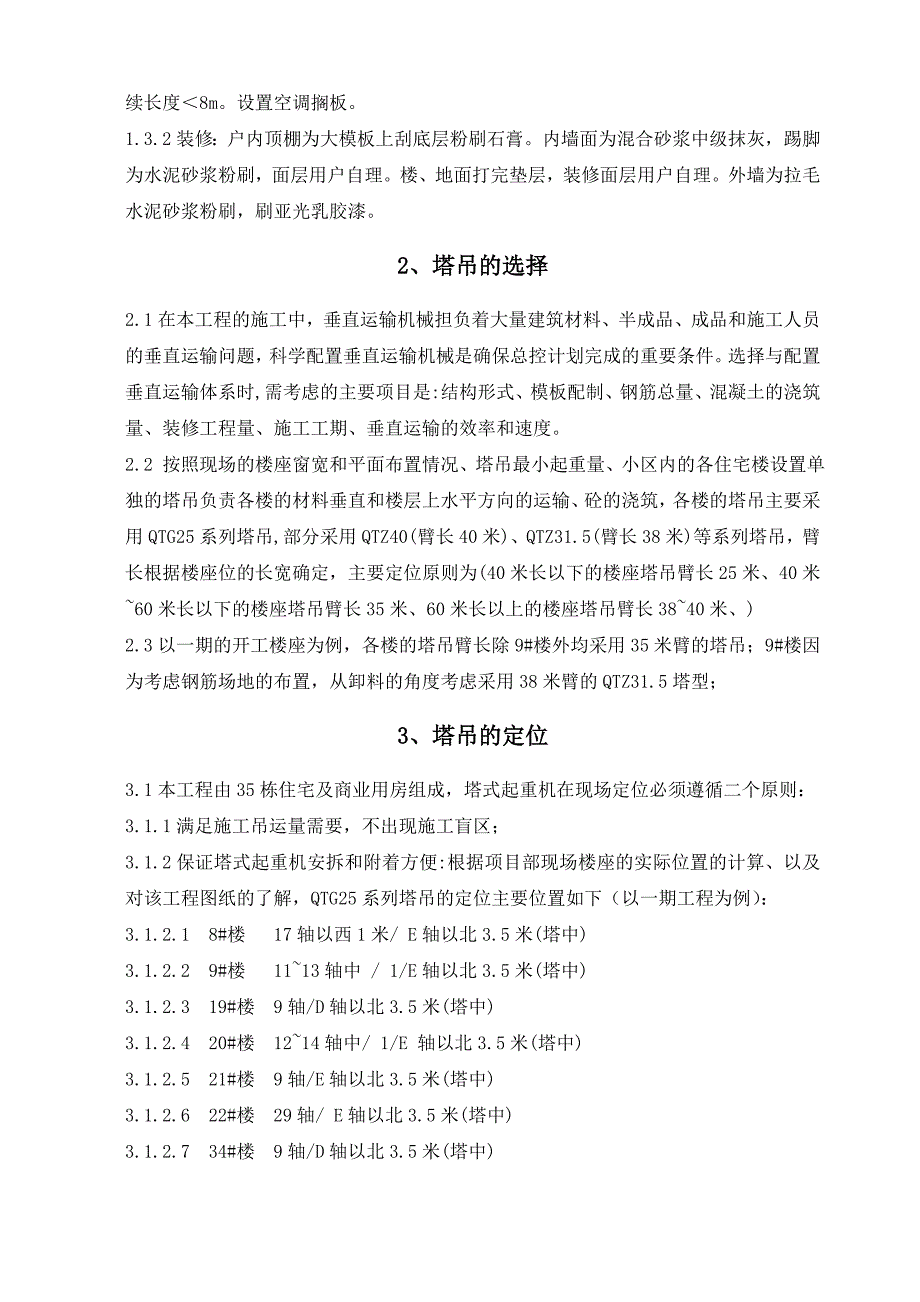

4、浆。1.3建筑设计概况1.3.1经济适用房外墙装饰层为涂料面层，内门均为洞口。窗为塑钢窗。阳台封闭，连续长度8m。设置空调搁板。1.3.2装修：户内顶棚为大模板上刮底层粉刷石膏。内墙面为混合砂浆中级抹灰，踢脚为水泥砂浆粉刷，面层用户自理。楼、地面打完垫层，装修面层用户自理。外墙为拉毛水泥砂浆粉刷，刷亚光乳胶漆。2、塔吊的选择2.1在本工程的施工中，垂直运输机械担负着大量建筑材料、半成品、成品和施工人员的垂直运输问题，科学配置垂直运输机械是确保总控计划完成的重要条件。选择与配置垂直运输体系时,需考虑的主要项目是:结构形式、模板配制、钢筋总量、混凝土的浇筑量、装修工程量、施工工期、垂直运输的效率和
5、速度。2.2 按照现场的楼座窗宽和平面布置情况、塔吊最小起重量、小区内的各住宅楼设置单独的塔吊负责各楼的材料垂直和楼层上水平方向的运输、砼的浇筑，各楼的塔吊主要采用QTG25系列塔吊,部分采用QTZ40 (臂长40米)、QTZ31.5(臂长38米)等系列塔吊，臂长根据楼座位的长宽确定，主要定位原则为(40米长以下的楼座塔吊臂长25米、40米60米长以下的楼座塔吊臂长35米、60米长以上的楼座塔吊臂长3840米、)2.3以一期的开工楼座为例，各楼的塔吊臂长除9#楼外均采用35米臂的塔吊；9#楼因为考虑钢筋场地的布置，从卸料的角度考虑采用38米臂的QTZ31.5塔型；3、塔吊的定位3.1本工程由3
6、5栋住宅及商业用房组成，塔式起重机在现场定位必须遵循二个原则：3.1.1满足施工吊运量需要，不出现施工盲区；3.1.2保证塔式起重机安拆和附着方便:根据项目部现场楼座的实际位置的计算、以及对该工程图纸的了解，QTG25系列塔吊的定位主要位置如下（以一期工程为例）：3.1.2.1 8#楼 17轴以西1米/ E轴以北3.5米(塔中)3.1.2.2 9#楼 1113轴中 / 1/E轴以北3.5米(塔中)3.1.2.3 19#楼 9轴/D轴以北3.5米(塔中)3.1.2.4 20#楼 1214轴中/ 1/E 轴以北3.5米(塔中)3.1.2.5 21#楼 9轴/E轴以北3.5米(塔中)3.1.2.6
7、22#楼 29轴/ E轴以北3.5米(塔中)3.1.2.7 34#楼 9轴/D轴以北3.5米(塔中)3.1.2.8 35#楼 1517轴中/G轴以北3.5米(塔中)4、塔吊的性能及安、拆(以QTG25A型为例)4.1塔吊起重特性：幅度M2.512.613141516171819吊重T2.52.482.282.11.951.811.691.59幅度M2021222324252627吊重T1.51.411.331.261.21.151.091.04幅度M2829303132333435吊重T0.990.950.910.870.840.820.810.84.2塔吊基础施工4.2.1为了配合基础施工，
8、除9#、19#、22#楼因为特殊情况塔吊基础与基槽开挖外，其它所以楼座位的塔吊基础都必须在土方开挖前进行塔吊基础的施工，以保证从基础垫层开始就充分的利用塔吊进行水平和运输，从而减少垫层施工时因为无塔而对基槽原土层造成的扰动。4.2.2塔吊基础均为“”字梁式，考虑室外的道路、散水和绿化的施工，塔吊基础梁上口标高控制在设计室外地面以下200mm。4.2.3为了能充分的利用地胎做为塔吊的基础梁模，塔吊基础土方开挖时尽可能的按照测量人员所确定的基础梁边线进行开挖,在钢筋绑扎完毕、塔吊基础螺栓到场、土方开挖后经过监理工程师验收后立即着进行基础砼的浇筑。4.2.4因为地下水位较高,除按照方案进行基础土方开
9、挖前的简易降水外,浇筑前如果坑内仍有积水,必须迅速的进行水泵抽水并在完毕后填入150mm厚的粒径为31.550mm的碎石垫层,木夯夯实后再进行砼的浇筑。4.2.5塔吊基础砼强度等级为C25，梁保护层30mm，梁上口必须保证平面误差正负10mm。4.2.6塔吊基础砼浇筑必须精确进行预埋螺栓的定位及稳固，并按照砼配合比严格计量，留置同条件的砼试块。强度达到70%方可立塔，在塔吊安装完毕后，塔吊底座梁包边外砌筑240mm宽红机砖挡墙并抹灰, 3.2.7挡墙高出地面300mm,挡墙内100mm厚C10砼地面底于梁下50mm，并在“”字梁的一侧内设一砼集水坑（上口700*700mm、下口500*500m
10、m、深500mm。）。通过在基础粮施工时梁上设置的流水槽将积水排入集水坑,并用水泵抽出挡墙外侧。4.2.8基础施工时必须作好接地保护，接地电阻不得不于4欧姆。4.2.9 QTG25型塔吊基础施工图详见附件:QTG25使用说明书。4.3塔吊的安装及拆除4.3.1现场的安装作业面大小要满足25吨汽车吊就位。4.3.2必须有防累措施:将接地电阻（R4）即扁铁一端与钢塔架点焊，另一端于插于土层里的钎子用螺栓联结。4.3.3塔吊专用电箱：为了满足塔吊正常工作，塔吊配用专用电箱，根据塔吊的定位对塔吊电箱合理定位，塔吊专用电箱距塔吊中心不得大于5m。 4.3.4吊的拆除程序与安装相反进行，塔吊通过自降装置降
11、至首层或汽车吊工作范围内，然后利用25t汽车吊辅助拆除。4.3.5塔吊的安、拆及使用同时必须遵守下列规程建筑工程施工安全技术规程苏建J95建设工程施工现场供电安全规程GB50194-93建筑塔式起重机安全规程GBJ144-85江苏省建筑施工起重机械设备安全监督管理规定苏建法（2004）90号4.3.6塔吊安装完备后在项目部试运行自检合格后必须报请安全监察部门进行检查。4.3.7塔吊的安、拆及使用详见附件:QTG25使用说明书。5、塔吊的群体作业防碰撞措施塔吊在初期定位安装、中期使用（顶升）以及后期拆除都应考虑到可能发生的碰撞事故，为避免塔吊间发生碰撞事故，保证塔吊正常、安全地使用， 群塔作业防
12、碰撞措施尤为重要。5.1塔吊在水平方向的防碰撞措施考虑到现场周围环境的限制，并结合施工的需要，确定塔吊在现场的布置。在塔吊定位时已经把各塔之间的距离尽可能的按照安全规程中：“两台塔吊之间的最小架设距离应保证处于低位的塔吊臂架端部与处于高位塔吊的塔身之间至少有2米的距离”并解决多台塔吊之间低位塔吊的起重臂与高位塔吊的塔身发生碰撞的问题。在按照楼座的的定位避免不开塔吊之间的最小架设距离时，按照高低塔吊起重臂错落设置的布置原则起升或降低相临两塔的塔臂。5.2塔吊在垂直方向的防碰撞措施5.2.1低位塔吊的起重臂与高位塔吊起重钢丝绳之间防碰撞措施:由于受楼座规划的影响，有可能发生低位塔的塔尖与高位塔的起
13、重钢丝绳的碰撞事故。为杜绝此类事故发生，必须对每一台塔的工作区进行合理划分，避免出现塔吊交叉工作区。同时，必须配备有合格操作证的、经验丰富的信号指挥工，确保指挥塔吊回转作业时，低塔的起重臂不碰撞高塔的起升钢丝绳。当现场风速达到6级风，相当风速达到10.813.8米/秒时，塔吊必须停止作业。另外，要配备操作熟练、有责任心的塔司为现场服务，塔吊在每次使用后或在非工作状态下，将塔吊的吊钩升至顶端，同时将起重小车行走到起重臂根部。5.2.2高位塔吊起重臂下端与低位塔吊最高部件防碰撞措施:由于相邻塔吊的回转面有交叉区域，所以低位塔吊的起重臂与高位塔吊的起重臂有可能发生碰撞。由各塔吊初装吊钩高度可知各塔吊钩高度差均大于6米，这样就保证了安全规程中：“两台塔吊之间的最小架设高差应保证处于低位的塔吊的较高位置的部件（塔顶，拉杆等）与处于高位塔吊的最低位置部件（已升至最高的吊钩、配重等）间的垂直距离不得小于2米”。5.3塔吊与现场设施的防碰撞措施本工程开发之前为一片农田,施工现场周围无高层建筑物，塔吊设计定位时主要考虑的是避开原来农用的电杆,在设计定位时已经考虑避开电杆。为稳妥起见,在塔吊现场定位时，项目部必须对其复核。在实际施工中，还要密切关注现场以外的情况，塔吊初次
