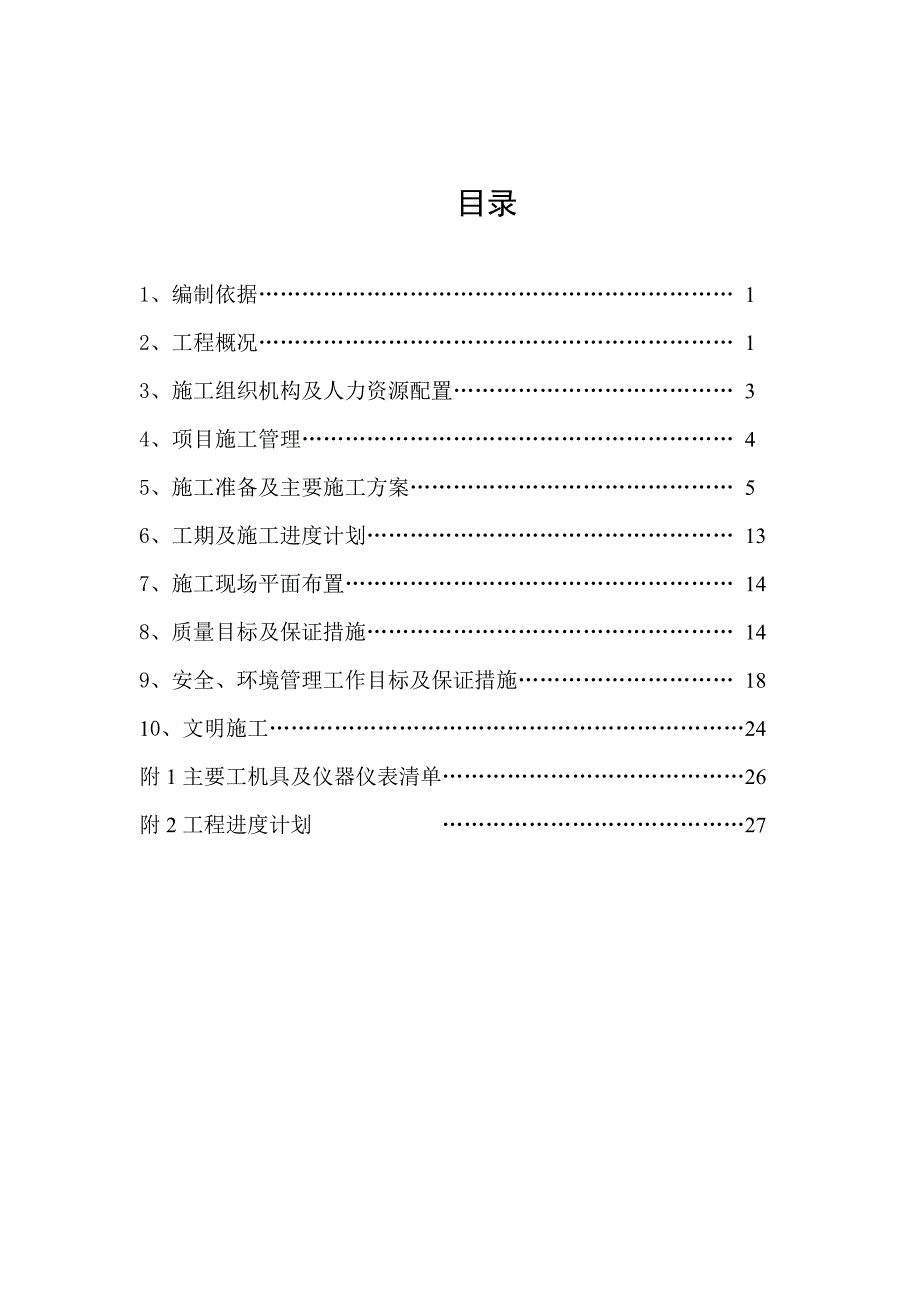

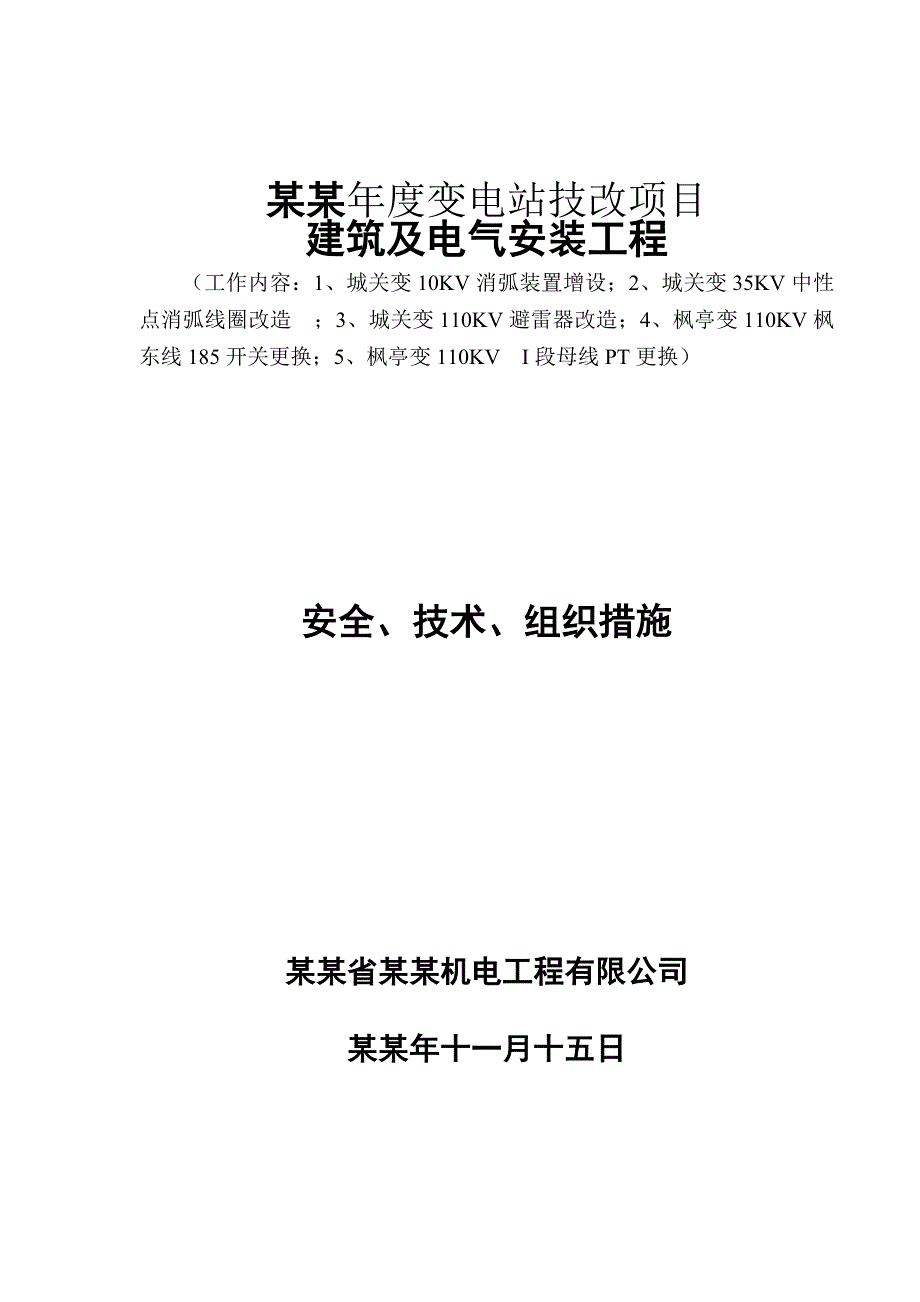

1、某某年度变电站技改项目建筑及电气安装工程(工作内容:1、城关变10KV消弧装置增设;2、城关变35KV中性点消弧线圈改造 ;3、城关变110KV避雷器改造;4、枫亭变110KV枫东线185开关更换;5、枫亭变110KV I段母线PT更换)安全、技术、组织措施某某省某某机电工程有限公司某某年十一月十五日目录1、编制依据 12、工程概况 13、施工组织机构及人力资源配置 34、项目施工管理 45、施工准备及主要施工方案 56、工期及施工进度计划 137、施工现场平面布置 148、质量目标及保证措施 149、安全、环境管理工作目标及保证措施 1810、文明施工24附1主要工机具及仪器仪表清单26附2

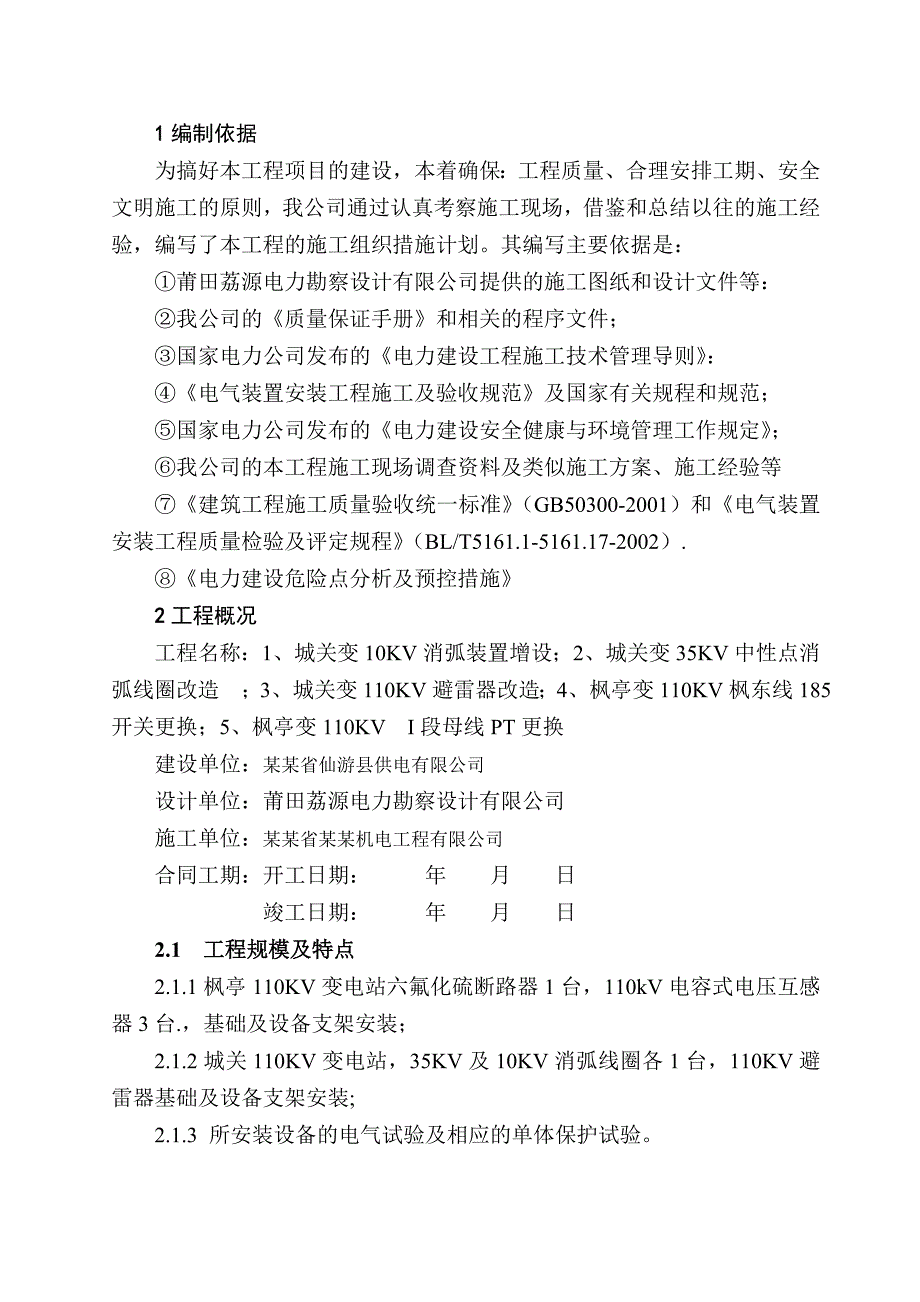

2、工程进度计划 271编制依据为搞好本工程项目的建设,本着确保:工程质量、合理安排工期、安全文明施工的原则,我公司通过认真考察施工现场,借鉴和总结以往的施工经验,编写了本工程的施工组织措施计划。其编写主要依据是:莆田荔源电力勘察设计有限公司提供的施工图纸和设计文件等:我公司的质量保证手册和相关的程序文件;国家电力公司发布的电力建设工程施工技术管理导则:电气装置安装工程施工及验收规范及国家有关规程和规范;国家电力公司发布的电力建设安全健康与环境管理工作规定;我公司的本工程施工现场调查资料及类似施工方案、施工经验等建筑工程施工质量验收统一标准(GB50300-2001)和电气装置安装工程质量检验及评

3、定规程(BL/T5161.1-5161.17-2002).电力建设危险点分析及预控措施2工程概况工程名称:1、城关变10KV消弧装置增设;2、城关变35KV中性点消弧线圈改造 ;3、城关变110KV避雷器改造;4、枫亭变110KV枫东线185开关更换;5、枫亭变110KV I段母线PT更换建设单位:某某省仙游县供电有限公司设计单位:莆田荔源电力勘察设计有限公司施工单位:某某省某某机电工程有限公司合同工期:开工日期: 年 月 日竣工日期: 年 月 日2.1 工程规模及特点2.1.1枫亭110KV变电站六氟化硫断路器1台,110kV电容式电压互感器3台.,基础及设备支架安装;2.1.2城关110K

4、V变电站,35KV及10KV消弧线圈各1台,110KV避雷器基础及设备支架安装; 2.1.3 所安装设备的电气试验及相应的单体保护试验。2.2主要安装工程量:序号名称型号单位数量备注1110kVSF6断路器组12110kV电容式电压互感器组1310KV消弧线圈台1435KV中性点消弧线圈台15110kV避雷器组13施工组织机构及人力资源配置3.1本工程由某某省某某机电工程有限公司组织施工,成立某某年度变电站技改项目经理部。3.2本工程实行项目经理负责制,为确保工程优质、准点、安全、文明完成,选派精干人员在施工现场组成项目经理部对本工程进行全面管理。3.3项目经理部设项目经理一名,代表公司履行合

5、同,全面负责本工程施工组织实施及商务工作;项目技术负责人一名,负责本工程所有施工技术工作。3.4组织机构图:项目经理:陈金才项目总工:林领生质检员:白炳练安全员:戴春强兼电气安装及调试戴春强4项目施工管理4.1项目经理部人员职责和权限4.1.1项目经理:负责本工程的施工组织、安全、质量、工期、民事、信息、材料设备、经营、文明施工以及生活等全方位的领导工作,并负责做好各方面的协调工作,全权处理施工中的有关事宜。4.1.2项目技术负责人:协助项目经理工作,负责施工中技术、质量、安全、物资、设备的检查、指导、审核等工作,组织编制施工作业指导书和实施技术革新项目,全权处理施工中的技术问题。4.1.3安

6、全员:负责工程安全管理和施工现场安全监察,定期组织安全例会、安全检查和安全教育,开展各项安全活动并监督现场文明施工。4.1.4质检员:负责、检查、指导和监督施工过程中质量保证和质量检验工作;做好各种质量记录和试验报告的收集、整理、审核工作。负责中间验收、竣工验收的对外联络并办理签证。4.1.5物供员:负责本工程甲方供应的设备及材料的到货检验、验收、卸车、运输、保管及自行采购材料的定货、采购、检验、运输、储备等工作,负责编制季度、月度的物资供应计划,由各部门会审后实施:并做好经济核算工作,保证物资供应,做到及时、按质、按量、齐全成套、经济合理。4.1.6电气安装班:负责所有一次设备从开箱到电气设

7、备安装、调整各项管理工作。4.2技术管理技术管理实行项目技术负责人负责制,实施过程中贯彻执行电力建设工程施工技术管理导则、公司质量管理体系程序文件,主要管理内容有:施工图会检、交底及管理:设计变更及修改通知单的实施和管理:现场技术交底及有关技术措施的编制:作业指导书的编审及规程规范的选用:施工过程的监督控制及有关技术问题的解决:组织文明施工检查;就施工技术方面问题进行对外联系、竣工资料编制等工作。4.3质量管理项目部设质检员一名,执行本工程质量管理制度和规定。对工程的关键部位和薄弱环节设置质量管理点,并严格组织监控。负责落实工程施工过程的质量措施,做到上道工序不合格不交下道工序施工。负责对工程

8、施工质量的分项、分部或工序以及工程使用的物资的质量抽检,把好质量关。负责工程自开工直至竣工移交与工程质量有关的对外联系和协调工作。负责工程移交资料的收集、整理和送交工作。4.4安全管理项目部设兼职安全员一名,负责本项目部的日常安全管理工作。负责监督、检查本项目施工场所安全文明施工情况,对查出的隐患应立即督促整改。参加分项工程和重要危险作业施工前的安全措施交底,监督检查现场安全施工状况,安全措施的执行。4.5物资供应管理项目部设物资供应员岗位,负责编制物资供应计划,对物资货源的组织、运输、仓储及现场管理制定出一系列管理措施,保证物资供应。负责项目法人供应材料的到货检验、卸车、运输、保管及发放。负

9、责自行采购材料的定货、采购、检验、运输、储备、供应等工作,并作好台帐。5施工准备及主要施工方案5.1施工准备5.1.1技术准备5.1.1.1开工前,业主单位、监理单位提供施工图纸,项目部工程技术人员预检查、审核施工图纸,参加施工图会检。5.1.1.2在工程开工前编制施工组织措施计划、作业指导书,对所有参加施工的人员进行交底并签名。5.1.1.3业主单位在整组调试前10天提供相应的保护定值单以保证工程的顺利进行。5.1.2工程材料准备5.1.2.1业主供应的设备:由业主催交催运到指定地点,项目部按程序参加开箱检查验收。5.1.3施工人员、机具、仪表准备5.1.3.1开工前,所有进场施工人员均应进

10、行技术、安全交底和考试,合格后方可上岗作业,特种作业人员必须持证上岗。5.1.3.2项目经理部编制施工机具使用计划,由公司资源供应部配备完好的机具、仪器、仪表,按计划时间进场。5.1.3.3主要工器具配备见附表。5.2主要施工方案5.2.1设备支架基础5.2.1.1基坑开挖采用机械配合人工明挖施工,基底进行人工整平;然后铺筑垫层,立模、绑扎钢筋,预埋铁件,浇筑混凝土,最后砼养生,拆模,基坑回填夯实。设备基础必须座落于地质良好的地基上,因此在每一基坑开挖结束,都必须进行隐蔽验收工作,确保地质与设计相符。5.2.2 六氟化硫断路器安装。5.2.2.1安装前应对设备和零部件进行检查试验,保证各项内容

11、均符合规程和规范的要求。5.2.2.2组装时,空气相对湿度小于80,并采取防尘、防潮措施。5.2.2.3断路器安装时应有厂家技术人员现场指导,在厂方人员的指导下共同进行,设备安装后进行如下试验:测量断路器的分、合闸时间;测量断路器的分、合闸速度;测量断路器的分、合闸的同期性及配合时间;进行SF6气体微水现场测量;进行SF6气体现场检漏:进行断路器及操作机构特性等参数的现场测量。5.2.2.4开关充入额定压力的气体后,按OB及甲方和厂家要求进行交接电气试验。5.2.3母线安装5.2.3.1设备引下线连接用螺栓固定,在母线连接时应先清洁连接面,在连接面均匀涂一薄层导电膏,母线连接完毕后,应对母线对

12、接面缝隙进行检查,符合要求方可。5.2.4设备吊装(电流互感器、SF6断路器等)5.2.4.1在吊装过程中必须有统一的指挥、统一的信号,事前应查看起吊现场,合理安排吊车的起吊位置,在起吊全过程起重臂与户内外220kV母线要大于3m安全距离,划定安全作业区,作明显标志并设专人监护,吊装设备与220kV带电体应保持3m以上安全距离,距离不够时,要办理停电手续。吊装时应遵守如下规定:起吊、安装所用钢丝绳,不准电焊搭接线或与坚硬物体磨擦,与带电导体保持相应的安全距离。起吊时不可中途长时悬吊、停滞。起重臂和吊重物下面有人时不准吊。斜拉重物或超过机械允许荷载不准吊。吊装机手应严格遵守吊装机械操作规范。吊装

13、过程要密切注意回转半径,始终要与带电设备保持上面规定的安全距离,整个过程应设专人监护。5.2.4.2进入悬吊物体下方时,应先与司机或指挥人联系,并设置支承装胃,检查无误后方可进入。5.2.4.3多人绑挂时,应由专人负责指挥。5.2.4.4吊装人员应熟悉起重工(器)具的基本性能及索具的最大允许负荷,并要求所吊物吊重量应小于起重工(器)具的最大允许载荷,操作人员必须经考试合格,持证上岗,其他人员不能顶岗操作。5.2.4.5起吊户内外设备等重物时,严格按照设备的吊点起吊以免损坏设备,起吊区域应控制人员流动,起重臂下严禁站人。5.2.4.6起吊过程要有专人指挥。5.2.5保护屏安装5.2.5.1在保护

14、室内工作的人员,进入保护室前先做安全技术交底,在保护室工作时严禁大声喧哗、敲击。各施工班组在保护室工作时,严格执行工作票及安全措施票制度,无关人员严禁进入保护室。5.2.5.2本期安装新保护屏时,施工人员不得接触相邻与工作票内无关的设备。5.2.5.3工作负责人在每日开工前应进行全面检查工作票中的内容,安全措施是否齐全完善,尔后向全体工作班成员交代有关注意事项,每天工作应做好施工日记。并要求工作班成员在安全交底后签名。5.2.5.4所有工作人员进入现场应穿好工作服,工作鞋,戴好安全帽,在2.0m以上高度工作,需系好安全带,严禁上下抛掷物体。5.2.6电缆敷设5.2.6.1在进行电缆层工作时,戴好安全帽做好防水、防火及防止高空落物等措施,室内严禁吸烟,不得乱拉、乱碰其它正在运行电缆。敷设前按电缆清册计算好电缆长度,对电缆布置进行优化,以避免电缆中间头的产生。电缆型号、芯数、长度均应和电缆清册核对其总量,并将各电缆盘上编上序号及其型号、芯数、长度汇总成清
