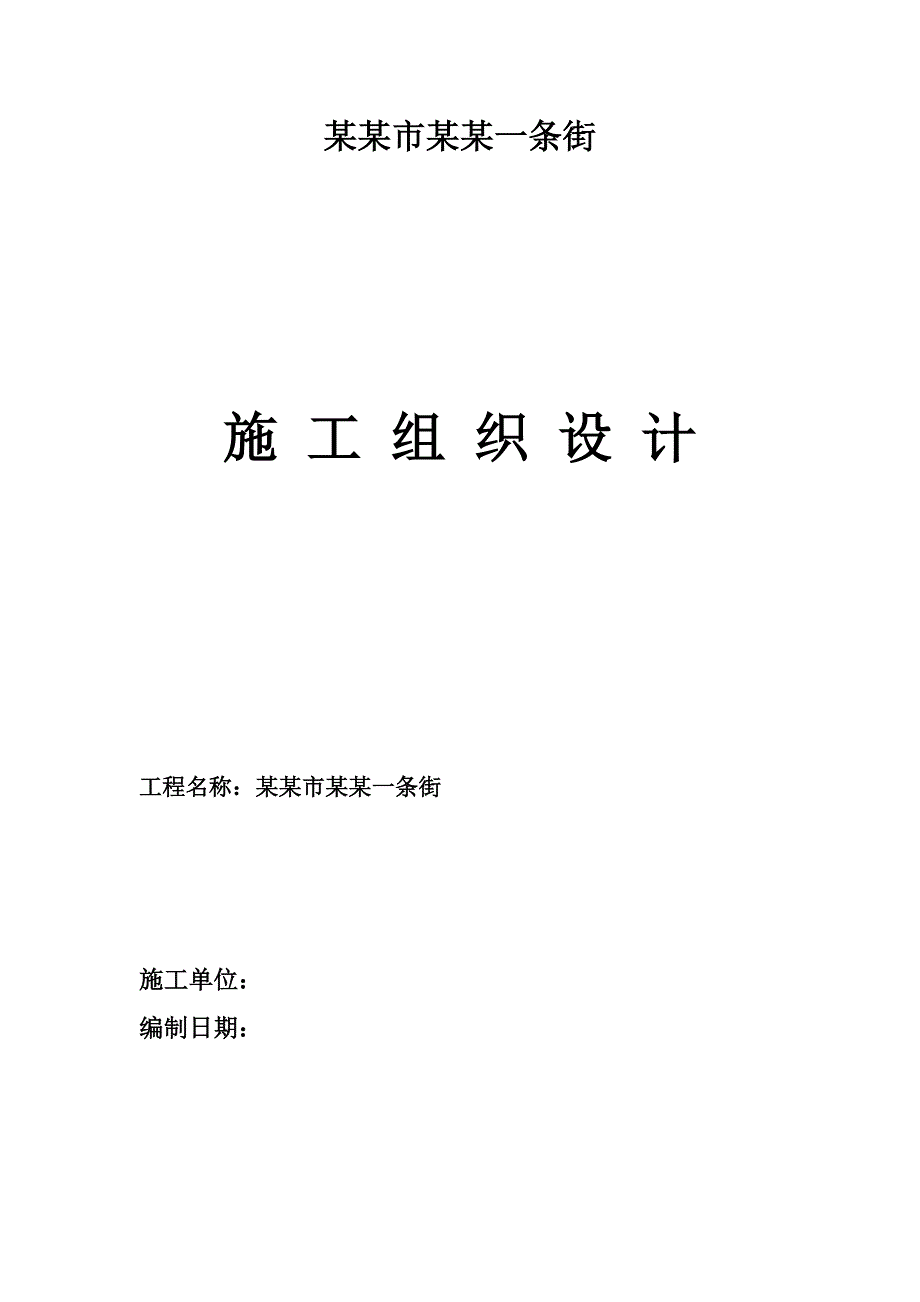

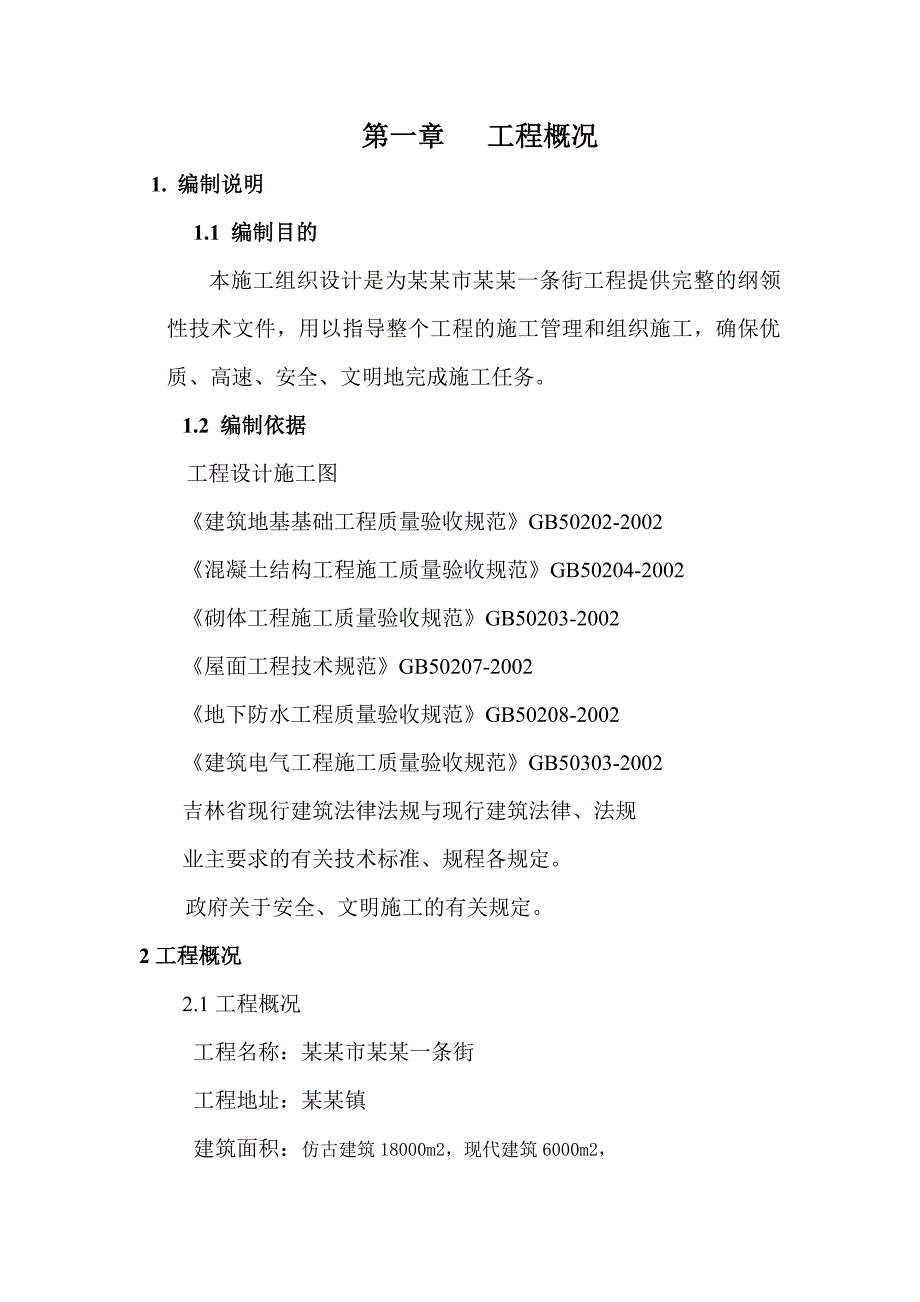

1、某某市某某一条街施 工 组 织 设 计工程名称：某某市某某一条街施工单位：编制日期：第一章 工程概况 1. 编制说明 1.1 编制目的 本施工组织设计是为某某市某某一条街工程提供完整的纲领性技术文件，用以指导整个工程的施工管理和组织施工，确保优质、高速、安全、文明地完成施工任务。1.2 编制依据工程设计施工图建筑地基基础工程质量验收规范GB50202-2002混凝土结构工程施工质量验收规范GB50204-2002砌体工程施工质量验收规范GB50203-2002屋面工程技术规范GB50207-2002地下防水工程质量验收规范GB50208-2002建筑电气工程施工质量验收规范GB50303-20

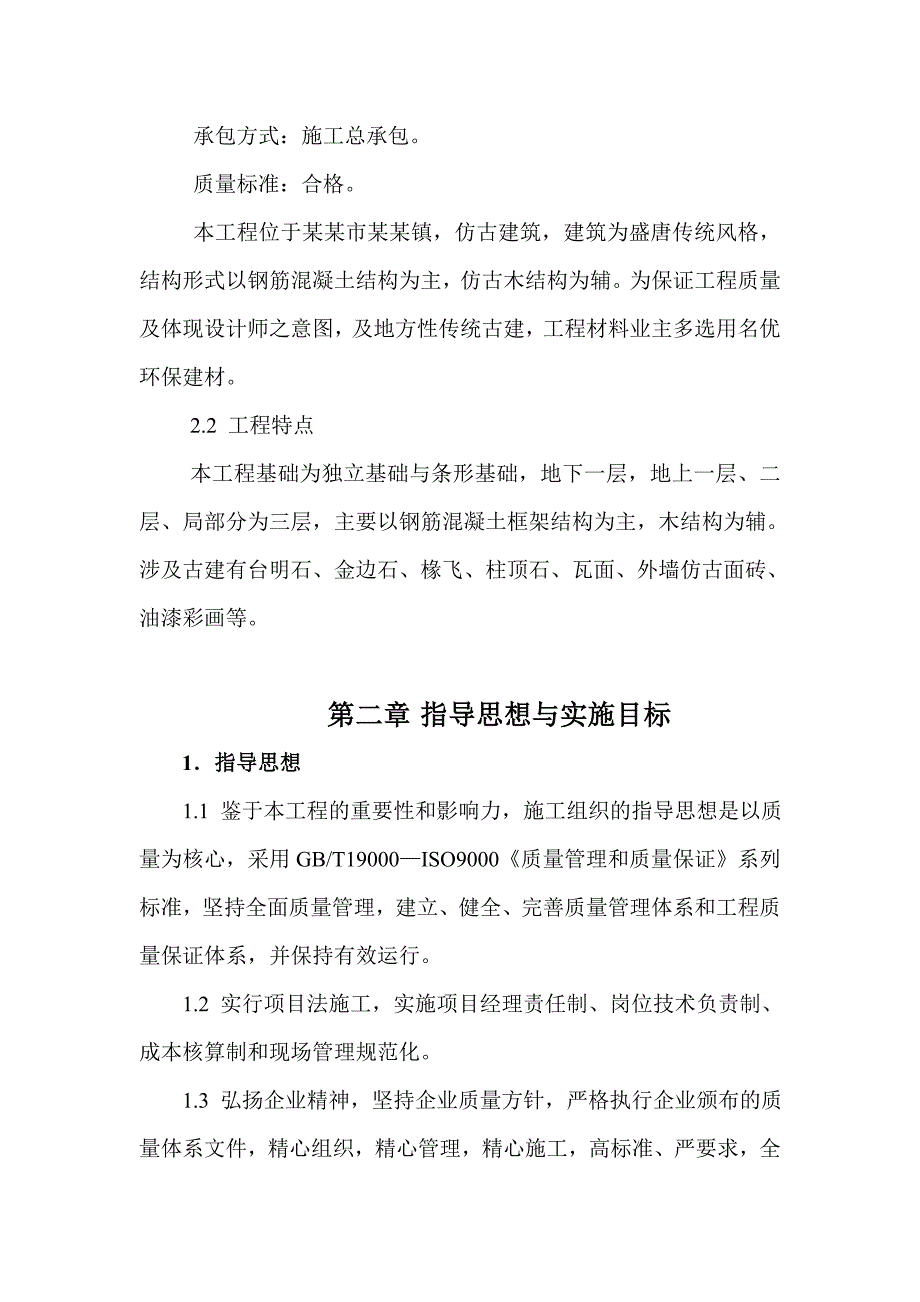

2、02吉林省现行建筑法律法规与现行建筑法律、法规业主要求的有关技术标准、规程各规定。政府关于安全、文明施工的有关规定。2工程概况 2.1工程概况 工程名称：某某市某某一条街工程地址：某某镇建筑面积：仿古建筑18000m2，现代建筑6000m2，承包方式：施工总承包。质量标准：合格。本工程位于某某市某某镇，仿古建筑，建筑为盛唐传统风格，结构形式以钢筋混凝土结构为主，仿古木结构为辅。为保证工程质量及体现设计师之意图，及地方性传统古建，工程材料业主多选用名优环保建材。2.2 工程特点本工程基础为独立基础与条形基础，地下一层，地上一层、二层、局部分为三层，主要以钢筋混凝土框架结构为主，木结构为辅。涉及古
3、建有台明石、金边石、椽飞、柱顶石、瓦面、外墙仿古面砖、油漆彩画等。第二章 指导思想与实施目标1指导思想1.1 鉴于本工程的重要性和影响力，施工组织的指导思想是以质量为核心，采用GB/T19000ISO9000质量管理和质量保证系列标准，坚持全面质量管理，建立、健全、完善质量管理体系和工程质量保证体系，并保持有效运行。1.2 实行项目法施工，实施项目经理责任制、岗位技术负责制、成本核算制和现场管理规范化。1.3 弘扬企业精神，坚持企业质量方针，严格执行企业颁布的质量体系文件，精心组织，精心管理，精心施工，高标准、严要求，全面履行工程承包合同，优质、高速、安全、文明的组织施工，确保工程质量合格。2
4、实施目标2.1 质量目标：严格按设计、业主的要求及施工规范进行施工，确保质量达到合格工程标准。2.2 工期目标：自开工之日起按工期完成合同承包内容，排除一切不利因素的影响，优化网络计划，力争提前完成施工任务。2.3 管理目标：精心组织，科学管理，严格按总平面图进行现场临建搭设，搞好文明施工，争创“文明、优良、标准化”现场。2.4 安全目标：加强安全管理，采取有效的安全防护措施，工程施工过程中达到：无死亡、无重伤、无火灾、无中毒、无坍塌。2.5 文明施工目标：工作现场文明整洁，争创文明工地。第三章 施工组织与部署1施工准备1.1 本工程被列为我公司重点工程，按项目法施工要求成立项目经理部，选派技
5、术精、管理全、善协调的项目经理，并抽调称职的工程技术人员和施工管理人员组成精干的项目班子，进场组织施工。1.2 企业领导与项目班子签订承包责任状，落实责、权、利到位的各项措施。1.3 参加设计交底和图纸会审，深化和完善土建、木结构施工详图设计，编制施工技术文件，优化施工组织设计和施工方案。1.4 优化材料、设备合格供应商，并签订设备、材料供应合同；对物质进行严格检验入库及限额领料制度。2项目经理部组织机构现 场 施 工 队项目经理项目副经理预算员材料员安全员施工员技术员3施工部署3.1 本工程成立某某市某某一条街工程项目经理部，在项目经理部的统一领导下相互配合，统一协调生产、安装及安装队伍与土
6、建队伍的关系，采取交叉施工，确保本工程优质、高效、圆满完成。3.2 强化施工过程管理和控制，确保工序质量，提高工序能力。在施工阶段的全过程中，必须着重于生产要素的优化配置和保持质量体系的有效运行，科学合理的设置工期控制点和质量保证的停靠点。3.3 推行岗位技术负责制，逐级进行施工技术交底，分层次检查落实。技术交底时应明确指出各专业工种施工过程中的特殊工序、关键或重要工序，这些工序应严格按“特殊工序控制程序”和企业的有关规定严格施工。3.4 工序质量控制实行“三检制”，即自检、互检、交接检（专检）。质量记录应真实、准确、齐全，具有可追溯性。班组长是责任人，由质检员检查、监督。3.5 技术的进步、
7、科技成果的应用和开发是提高工程质量，缩短工期，增加企业效益的有效措施。本工程项目施工过程中将由项目总工程师制定科技进步计划，工长实施执行。3.6 提高机械化和工厂化施工程序，增加工厂加工的工程量，减少零星拼装的工程量，努力降低一线工人的劳动强度。4劳动力安排计划表单位：人工程类别按工程施工阶段投入劳动力情况基础主体装修管理人员9915普工243660砼工205060木工8015030瓦工6013060钢筋工7014030架子工103030维修工61010电焊工666电工666后勤8885、主要机械及设备表机械设备名称型号规格数量产地额定功率生产能力备注电焊机5国产20强蛙式打夯机8国产6强平板
8、振捣器6国产2强插入式振捣器10国产1.5强砂浆搅拌机4国产6.2强钢筋调直机4国产7.5强钢筋切断机4国产3强钢筋弯曲机4国产4强经纬仪1国产强水准仪4国产强50米钢尺4国产强检测尺4国产强水泵8国产3.7马力强电锯4国产强电刨4国产强挖掘机2强翻斗车10国产强装载机4国产强砂轮锯6国产强第四章 施工主要方法及技术措施1、 施工测量 1.1 根据甲方提供的测量控制点和水准点建立本工程的施工测量控制网和高程控制点，测量控制点应牢固，了解工程的总体布局、定位及标高情况。1.2施工放线，采用经纬线仪控制垂直度，用水准仪控制标高，确定放线精度。2、本工程分部工程划分：2.1、基础分部工程2.1.1土
9、方开挖工程2.1.2土方回填分项工程2.1.3模板分项工程2.1.4钢筋分项工程2.1.5混凝土分项工程2.1.6红机砖砌筑工程 2.1.7卷材防水工程2.2、主体分部工程2.2.1模板分项工程2.2.2钢筋分项工程2.2.3混凝土分项工程2.2.4砌筑分项工程 2.2.5脚手架工程2.3、屋面工程2.3.1屋面保温2.3.2屋面防水2.3.3瓦屋面工程2.4、装饰分部工程2.4.1一般抹灰工程2.4.2饰面砖粘贴工程 2.4.3木结构制作与安装工程 2.4.4彩画工程2.5、排水、电气、消防分部工程3、土方开挖工程 施工准备1、主要工具：挖掘机、平、尖铁锹、铁镐、钢尺、水准仪、经纬仪。2、作
10、业条件：土方开挖前，要摸清地下桩基的准确位置，摸清地下是否有管线等障碍物，并根据实际情况，将施工区域内地上，地下障碍物清除和处理干净。3、基础定位控制线，标准水平桩及坑的位置尺寸，必须经过相关部门检验合格后方能施工并办理完交验手续。4、施工场地要清理平整，做好排水坡度，在施工区域内要挖好排水沟。5、夜间施工时，应合理安排好工序，防止错挖或超挖。施工现场根据需要设置照明设施，照明要使用安全电压，危险地段要设明显标志。6、熟悉图纸，并做好技术交底。工艺流程:（1）确定开挖的顺序和坡度设白灰线画出槽边轮廓线分层开挖修整槽边清底。（2）坡度的确定：根据图纸及相关资料及土质情况本工程地基承载力特征值为1
11、40Kpa，湿陷性粉土-1按规定放坡度为1:0.10 。根据基础土质和现场出土等条件分段按顺序开挖。（3）开挖基坑：本工程为排房四合院正房为条形基础配房为独立基础。由于现场独立基础不具备单独开挖的条件再又独立基础与独立基础、独立基础与条形基础之间距离相近，单个开挖没有施工面只能采取满堂红开挖并满堂红钎探。开挖范围：以独立基础外边线外扩1m，条形基础下挖至-5.1m，独立基础下挖至-3.1m。开挖基坑时，应先按确定好的坡度粗略开挖，分层时按坡度要求做出坡度线，以此线为准进行铲坡。如挖到地下水位线时，应先完成一点标高最低处的挖方以便在此处集中排水。（4）在开挖基槽及基坑边弃土时，应保证边坡的稳定。
12、抛于槽边的土方应距槽边0.8m以外，高度不许超过1.5m，回填留置在场地中央及房心，多余的土方一次性运至弃土处，避免二次倒运。（5）质量标准： 保证项目基础的土质必须符合设计要求并严禁扰动允许偏差标高长度、宽度边坡偏陡+050 0 不允许 开挖基坑不得超过基底标高，如个别地方超深时，其处理方法取得设计单位同意后方可进行。施工过程中检查平面位置、水平标高、排水并随时观察周围环境变化基底土质必须符合设计要求，然后基础进行满堂红钎探，2.1米标准钎探杆，5kg锤起落50cm。钎探完成后上报甲方，由甲方组织勘探、设计、监理、质量监督站进行验槽，并形成验收文件，为下道工序做准备。4、土方回填分项工程（1
13、）土方回填前应清除基底的垃圾、积水、淤泥，验收基底标高，如在松土上填方，在基底压实后在进行。（2）在填土过程中检查排水措施，每层的填筑厚度含水量控制、压实程度、添筑厚度及压实遍数根据土质及规范要求进行。（3）施工措施 回填土采用3:7灰土换填处理，换填厚度1m压实系数不小于0.95。土料及白灰必须符合设计及验收规范要求，取样检查做配合比试验并作出记录，检查试验记录。 分层压实系数符合设计要求，按规定方法取样试验测量，不符合设计要求时随时进行返工处理，直到达到设计要求及规范，每层压实遍数为34遍。 检查表面平整度，用水准仪检查，标高控制在允许偏差范围之内。5、模板分项工程（1）、施工准备 材料及主要机具：清水板（10mm）木方（60/90）（60/40），圆模板、扣子、8#铁丝、隔离剂、钉子、电锯、电钻、锤子、钳子、钎子。 作业条件：在防水板，弹好中心线、边线，模板上弹好中心线。柱、梁、钢筋绑扎完并做好隐蔽工程验收。（2）、模板安装： 模板安装前，应检查标高轴线，在底板上划出模板内侧位置；如有凹凸不平，应用1：3水泥砂浆找平、补齐；设支撑的地面应夯实并加设垫板，以防下沉。 安装模板一般应自下而上顺序进行，每块模板要求位置正确、表面平整、连接件上紧，模板拼缝严密。 肋形梁板、楼梯底部应设足够的支柱。柱模板亦应用木斜撑或剪刀撑与相连柱拉结实，以保证整个楼层柱梁板成为一个稳定单元
