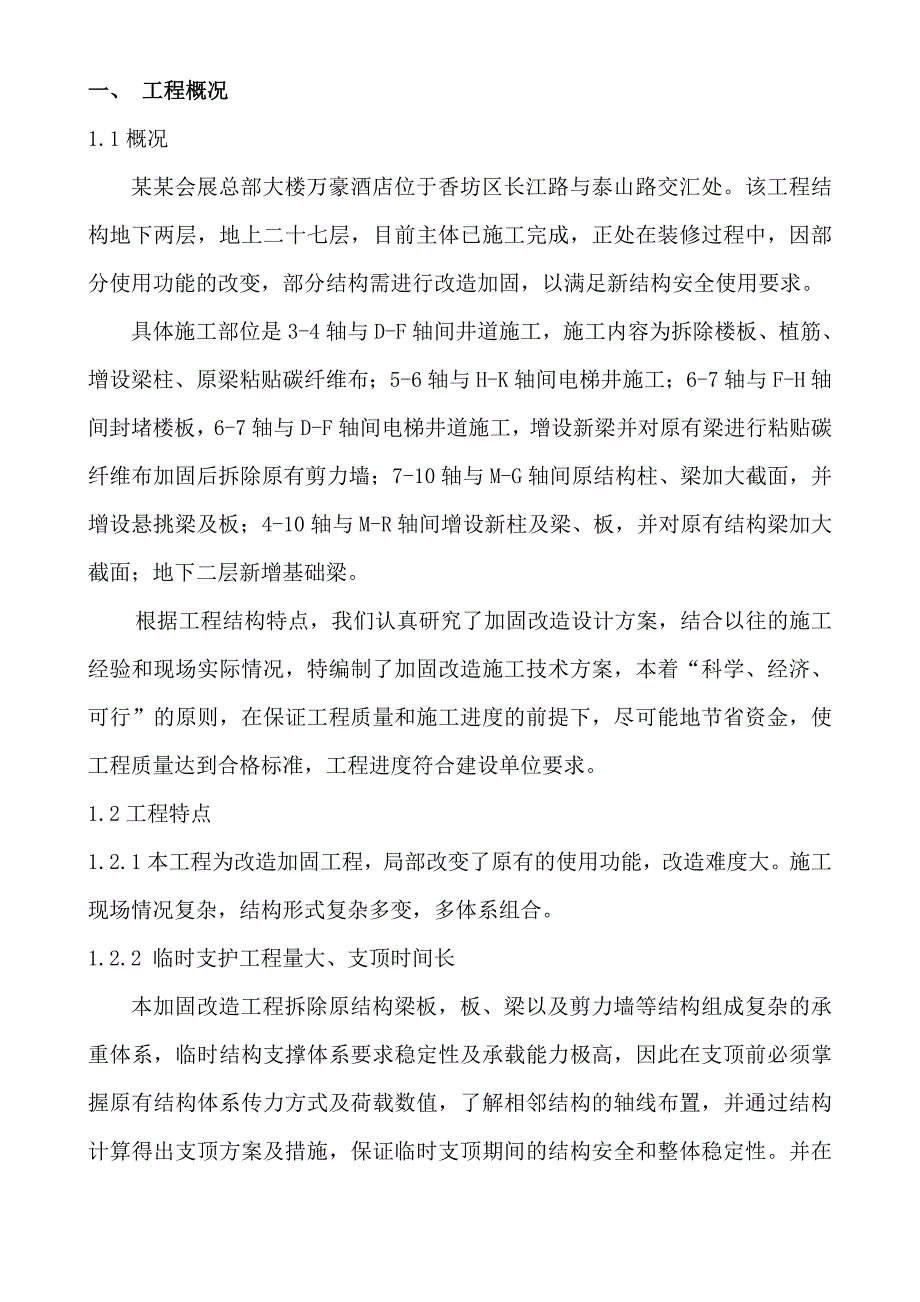

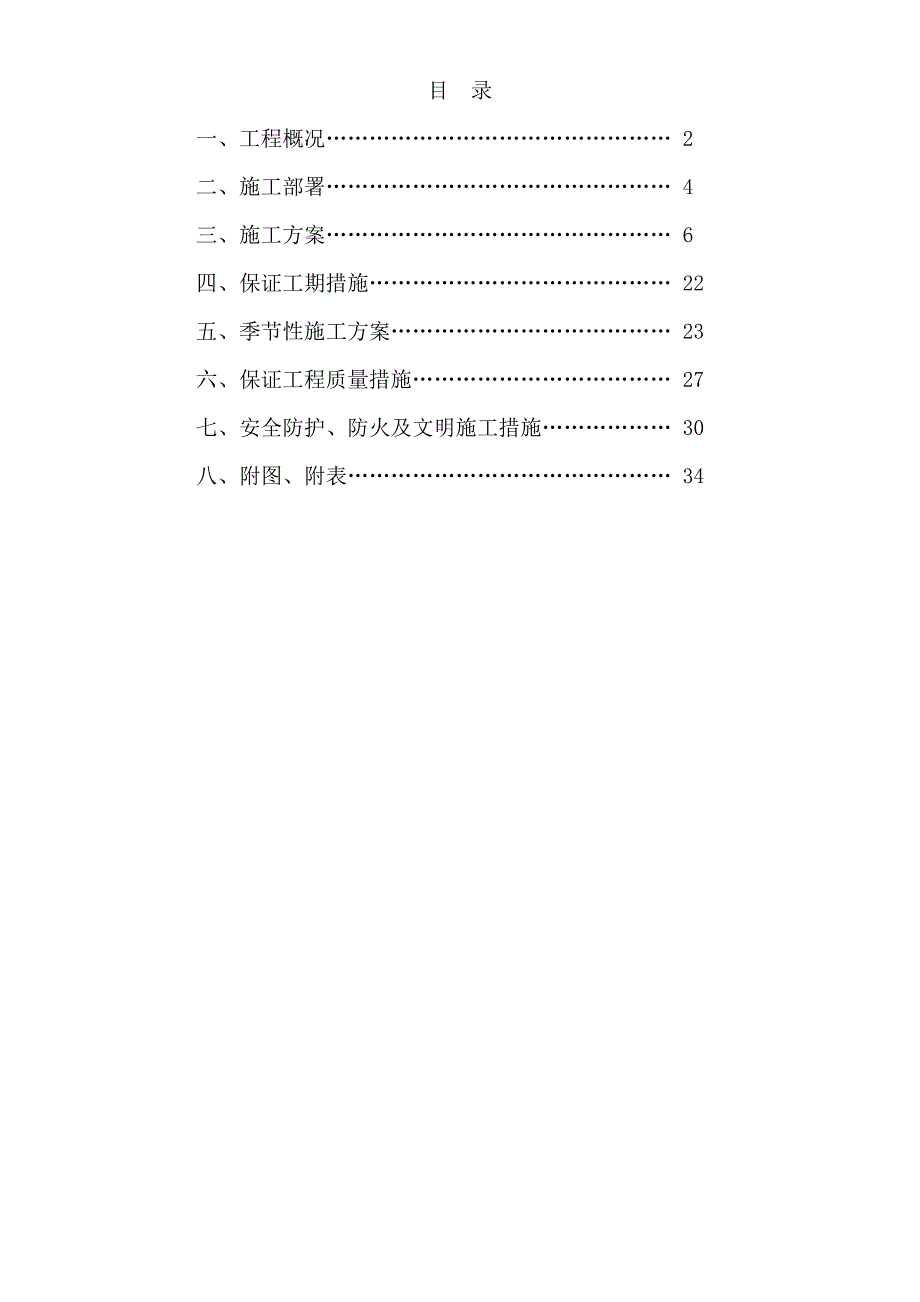

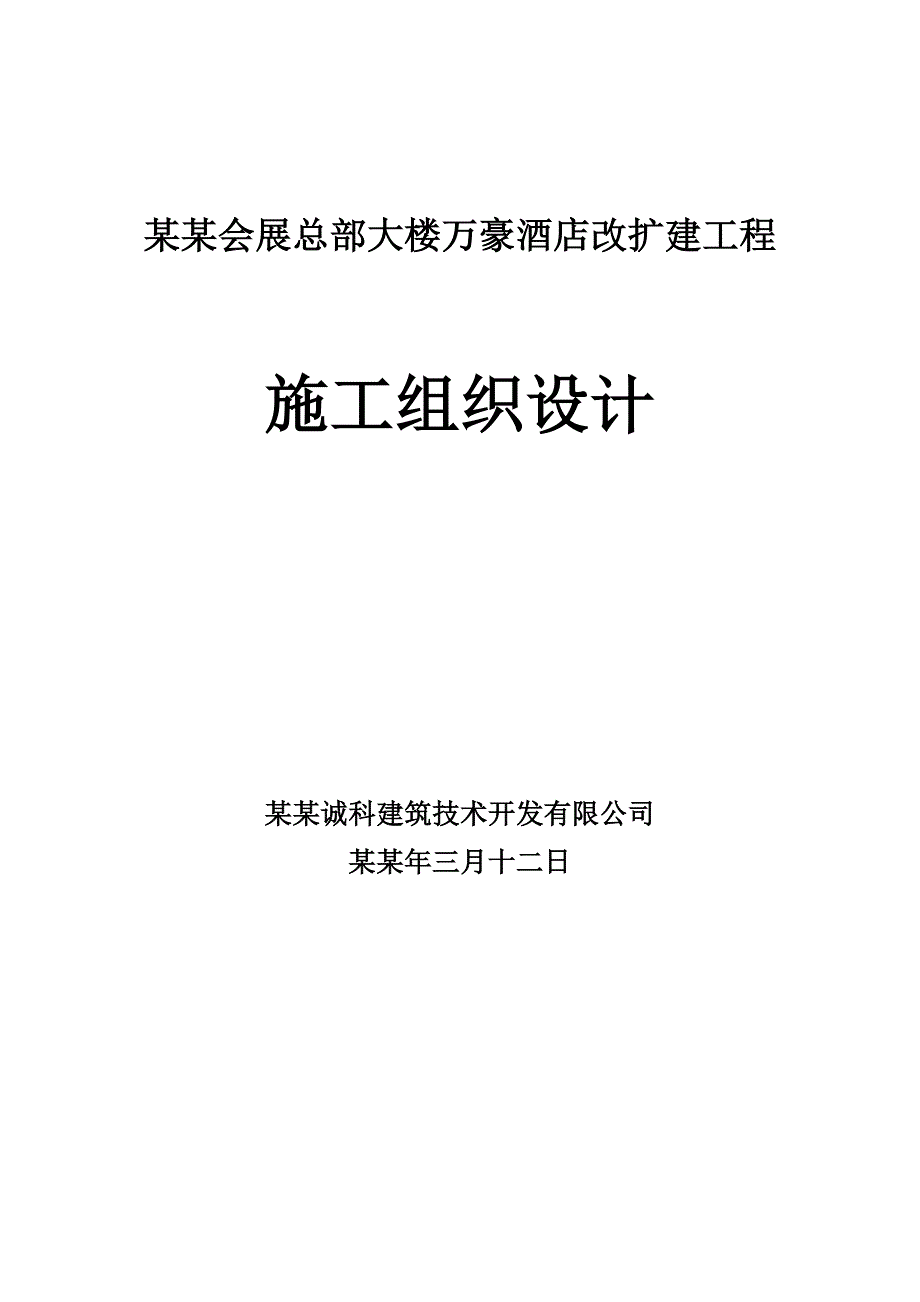

1、某某会展总部大楼万豪酒店改扩建工程施工组织设计某某诚科建筑技术开发有限公司某某年三月十二日目 录一、工程概况 2二、施工部署 4三、施工方案 6四、保证工期措施 22五、季节性施工方案 23六、保证工程质量措施 27七、安全防护、防火及文明施工措施 30八、附图、附表 34一、 工程概况1.1概况某某会展总部大楼万豪酒店位于香坊区长江路与泰山路交汇处。该工程结构地下两层，地上二十七层，目前主体已施工完成，正处在装修过程中，因部分使用功能的改变，部分结构需进行改造加固，以满足新结构安全使用要求。 具体施工部位是3-4轴与D-F轴间井道施工，施工内容为拆除楼板、植筋、增设梁柱、原梁粘贴碳纤维布；5
2、-6轴与H-K轴间电梯井施工；6-7轴与F-H轴间封堵楼板，6-7轴与D-F轴间电梯井道施工，增设新梁并对原有梁进行粘贴碳纤维布加固后拆除原有剪力墙；7-10轴与M-G轴间原结构柱、梁加大截面，并增设悬挑梁及板；4-10轴与M-R轴间增设新柱及梁、板，并对原有结构梁加大截面；地下二层新增基础梁。根据工程结构特点，我们认真研究了加固改造设计方案，结合以往的施工经验和现场实际情况，特编制了加固改造施工技术方案，本着“科学、经济、可行”的原则，在保证工程质量和施工进度的前提下，尽可能地节省资金，使工程质量达到合格标准，工程进度符合建设单位要求。 1.2工程特点1.2.1本工程为改造加固工程，局部改变
3、了原有的使用功能，改造难度大。施工现场情况复杂，结构形式复杂多变，多体系组合。1.2.2 临时支护工程量大、支顶时间长 本加固改造工程拆除原结构梁板，板、梁以及剪力墙等结构组成复杂的承重体系，临时结构支撑体系要求稳定性及承载能力极高，因此在支顶前必须掌握原有结构体系传力方式及荷载数值，了解相邻结构的轴线布置，并通过结构计算得出支顶方案及措施，保证临时支顶期间的结构安全和整体稳定性。并在新结构体系形成强度达到100%厚方可拆除临时支顶体系。1.2.3施工工期内逢一个冬期，工期紧，任务重。因此合理的安排和组织是项目管理中的重点。1.2.4工种要求多根据结构体系和构件的受力要求，本工程涉及混凝土构件
4、的补强加固，因此，本工程需要混凝土的粘贴补强施工技术、混凝土后锚固技术施工、局部浇注混凝土施工技术等工种，上述工种为保证质量，均需要合格的技术工人进行操作施工作业。1.2.5材料、机具垂直运输难 由于工程主体已施工完成，无法使用垂直运输机械，所有材料及机具均需用人力通过楼梯间、坡道运至施工部位。为保证工期，施工时必须加大劳动力的投入。1.2.6人工降耗大 本加固改造工程是在原结构上进行，对于界面处理、钢筋绑扎、支模等工序施工不能形成流水施工，从而造成窝工等现象。1.2.7由于加固改造工程的特点和工期要求，机具设备不能周转使用，一次性投入较大，增加工程成本。1.2.8由于加固改造工程的施工工艺和
5、施工技术要求，材料损耗大。比如：梁截面加大增加混凝土浇筑面，钢筋植筋后增加焊接点等。1.3 编制依据本加固改造工程的施工方案主要依据以下技术文件和技术资料进行编制：1.3.1 加固改造施工图纸1.3.2 CECS 25:90混凝土结构加固技术规范1.3.3 GB50550-2010混凝土结构加固工程施工质量验收规范1.3.4 GBJ10787 9 砼强度检验评定标准1.3.5 GB5019493建筑工程施工现场用电安全规二、施工布署2.1 工程目标2.1.1工期目标：2012年3月10日开工，2012年4月20日竣工，日历天数42天。2.1.2 质量目标：工程达到100%合格，一次验收通过。2
6、.1.3安全生产、文明施工目标：杜绝任何伤亡事故的发生，达到现场文明施工样板工地标准。2.1.4管理目标：采用经济、合理的施工方案和科学有效的管理办法，精心组织，精心施工，精心管理，力争降低工程成本，使甲乙双方成本都有所降低。各工种按施工程序和流程穿插作业，多作业面同时施工的方式。2.2 工程形象进度控制本加固改造工程进度形象控制分为三个阶段，第一阶段：2012年3月10日至4月3日完成地下室顶板1-1轴至1-9轴与1-A轴至1-D轴区间内梁加固及上部新加柱植筋部分；第二阶段：D-K轴与3-7轴间井道与电梯井施工；第三阶段：完成7-10轴至N-M轴间梁、柱加固施工。 2.3施工组织由于本加固改
7、造工程技术含量高，质量要求严，施工难度大，工期要求紧，我公司将派技术业务素质高，多次施工过类似工程，懂经营会管理，实践经验丰富的优秀项目经理在现场组织施工。配备具有丰富改造工程经验的技术负责人、工长、质检员等组成项目经理部，以优质、高效的施工来完成本改造工程的施工任务。2.3.1项目组织机构图： 项目负责人技术负责人技 术 员安 全 员质 检 员工 长2.3.2施工协调管理（1）与设计单位协调在施工前及施工过程中，通过图纸会审，减少图纸失误，解决施工中易出现的问题。施工过程中出现的设计问题，及时同设计单位联系，共同研究解决办法。（2）与监理单位协调在施工中，严格执行甲方及监理批准的施工组织设计
8、及方案，及时做好监理公司要求的监理内业资料的整理和完善，接受监理的日常监督和验收工作，并按照监理的指令得到全面落实，同时对所有材料，成品、半成品等均向监理提供产品合格证及复试报告。2.3.3主要机械设备的选择垂直运输机械的选择：根据工程结构形式和施工布置，垂直运输机械选用楼内坡道及人工倒运。 主要机械设备见附表。2.3.4主要材料需用量项目经理部根据材料及大型工具需用计划直接采购材料工器具进场，材料质量由质量技术部门把关验收，做到保质保量，具体需用量见附表。2.3.5主要劳动力计划据施工计划的总体安排，进行力工、各技术工种的储备，各主要专业工程均选用公司专业队伍，以质量、工期、造价、文明施工为
9、竞争原则、择优录用，公司劳动部门与其签订用工合同，保证施工中劳动力的供应，具体进场时间见附表。2.4.6施工进度计划按计划工期编制施工作业总计划，施工中根据分阶段工期控制要求，编制周施工作业计划，指导现场施工。在施工中密切配合，保证施工顺利进行（详见施工进度计划）。三、施工方案根据本加固改造工程施工特点和工期质量要求，本着经济合理、安全适用、确保质量和工期的原则，采用以下施工方法。3.1梁板墙无损性拆除工程所有结构工程拆除均应遵循“先加固、后拆除”的原则。本工程拆除工作包含以下方面：原结构地下二层5-6轴与H-K轴间电梯井基坑；D-F轴与3-4楼板；6-7轴与D-F轴间井道剪力墙及小部分楼板拆
10、除。针对该工程的特点，梁板拆除工作采用风镐破除，电镐配合剔边；剪力墙采用水钻排孔拆除。拆除工程施工前应仔细核对施工图纸，按轴线确定拆除位置，用墨线做好标记。3.1.1改造范围安全维护为确保安全施工及不影响装饰等其他配套队伍正常施工，我公司将用脚手杆和胶合板将改造范围进行硬维护，以避免坠物伤人及污染环境。3.1.2对于已成型地面的成品保护，在拆除范围内地面满铺草袋子，草袋子上满铺胶合板，并用胶带纸将板缝密封。在拆除范围四周设置防护栏杆，并挂设安全网。3.1.3梁板底支撑系统的搭设为确保施工安全在拆除原混凝土梁板前，需在开洞处及相对应梁楼板底部进行支撑。支撑系统采用满堂红支撑方案，其它相关板采用在
11、密肋梁和框架梁底布置支顶点，支撑系统布置如下图所示。3.1.4剪力墙水钻拆除在需要拆除的剪力墙上按照800mm800mm弹出分割线，使用水钻按线进行排孔切割，切割下来的混凝土块采用人工破碎后外运。如图所示。3.2钢筋混凝土工程（植筋工程）本工程所涉及的钢筋混凝土以及模板施工主要是5-6轴与H-K轴间电梯井剪力墙梁柱；D-F轴与3-4轴、6-7轴与D-F轴间、6-7轴与F-H轴楼板封堵；地下室顶板1-1轴至1-9轴与1-A轴至1-D轴区间内梁加固部分以及新增基础梁部分。本工程中采用钢支撑木模板。3.2.1模板工程模板工程是砼结构工程的重要组成部分，模板及其支架必须具有足够的强度，刚度和稳定性，确
12、保工程结构和构件形体几何尺寸及相互位置的正确性。同时还应装拆简单，便于施工。要达到清水混凝土的目标，主要依靠模板设计合理，安装精度高，拆模时混凝土强度达到要求，方法正确。本加固改造工程全部采用新模板。、模板体系1)楼板模板：面板采用12mm厚的胶合板，次龙骨用5070 mm松木方，间距400 mm，主龙骨用70100 mm白松木方，间距950 mm。为满足板面平整度的要求，全部木方用压刨将接触板面的正、反面刨平。阴角单独配制阴角模，阴角模与墙面相接处夹5 mm厚海绵条。模板缝隙用胶带封严。竖向支撑采用碗扣式脚手架，立杆间距900 mm，上面设可调顶托,设三道水平杆。如图所示。2）柱模板：1）模
13、板体系：柱模板采用胶合板配木方，配模时优先选用通用、大规格模板，梁柱接头处在柱模上按梁底标高留好槽口。柱箍为双排8#槽钢，双向各设两道拉杆与槽钢拉接，每600 mm设置一道。柱模外侧用钢管加顶托与四周脚手架支撑，柱模根部内侧预插短钢筋头，然后垂直柱模焊接与柱同宽的钢筋，从内部将模板固定。 柱模四角用木方刨平后包角，并在拼装前粘贴好海绵密封条，以防漏浆,如图所示。3）梁模板梁模板采用复合木模，支柱采用钢管。支柱间距1.2m-1.5 m；梁各支柱设置足够的剪力支撑和水平拉杆，离地面500mm设一道，以上每2m增设一道，支柱下垫木楔找平。梁截面加大采用两种方式，因此模板也采用不同的方式。一种，在梁加
