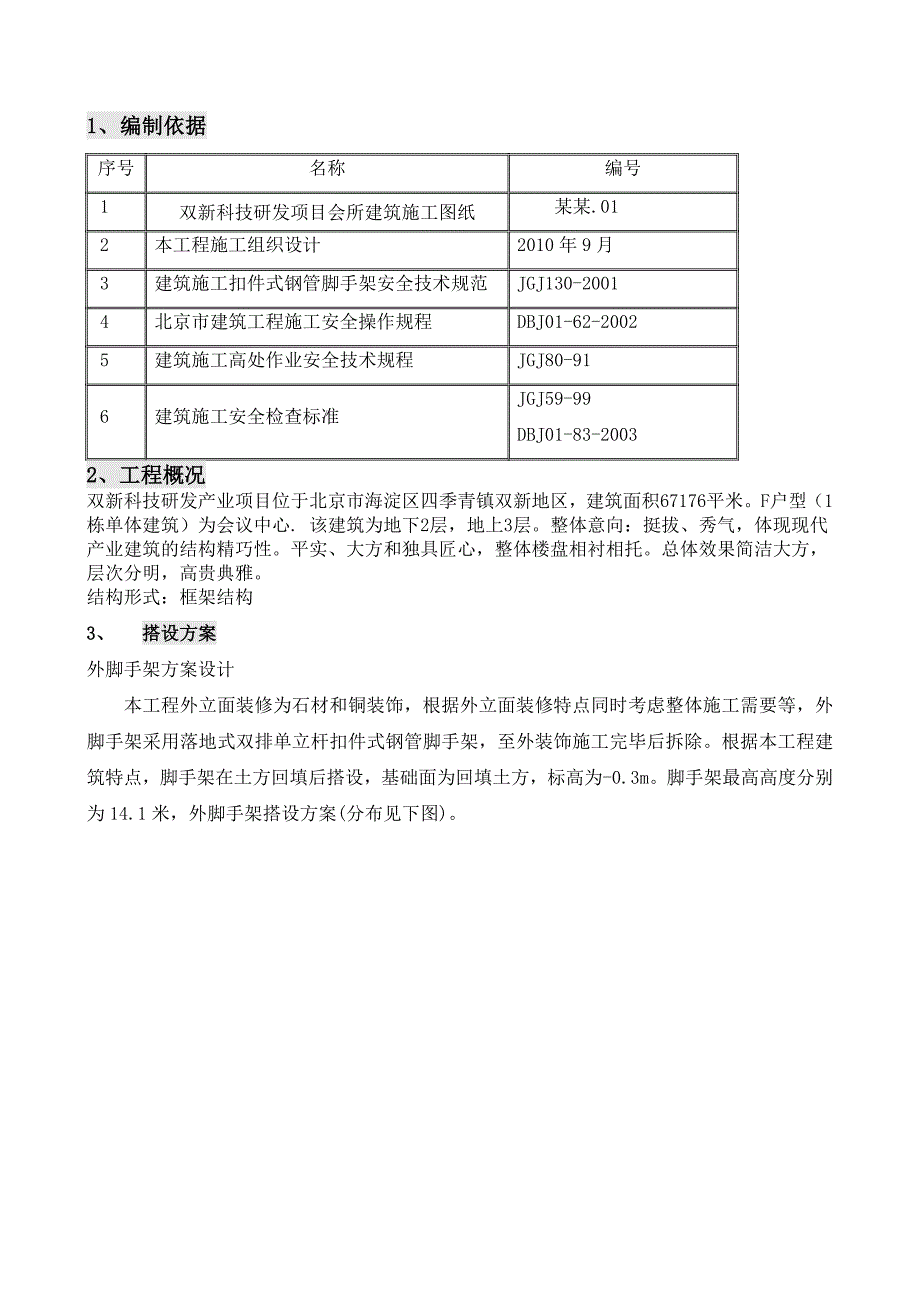

1、双新科技研发产业项目会所脚手架施工方案某某幕墙有限公司北京公司某某年3月27日1、编制依据序号名称编号1双新科技研发项目会所建筑施工图纸 某某.012本工程施工组织设计2010年9月3建筑施工扣件式钢管脚手架安全技术规范JGJ130-20014北京市建筑工程施工安全操作规程DBJ01-62-20025建筑施工高处作业安全技术规程JGJ80-916建筑施工安全检查标准JGJ59-99 DBJ01-83-20032、工程概况双新科技研发产业项目位于北京市海淀区四季青镇双新地区，建筑面积67176平米。F户型（1栋单体建筑）为会议中心. 该建筑为地下2层，地上3层。整体意向：挺拔、秀气，体现现代产业
2、建筑的结构精巧性。平实、大方和独具匠心，整体楼盘相衬相托。总体效果简洁大方，层次分明，高贵典雅。结构形式：框架结构3、 搭设方案外脚手架方案设计 本工程外立面装修为石材和铜装饰，根据外立面装修特点同时考虑整体施工需要等，外脚手架采用落地式双排单立杆扣件式钢管脚手架，至外装饰施工完毕后拆除。根据本工程建筑特点，脚手架在土方回填后搭设，基础面为回填土方，标高为-0.3m。脚手架最高高度分别为14.1米，外脚手架搭设方案(分布见下图)。4、构配件选用要求4.1脚手架钢管1） 所有脚手架用钢管均选用483.5的钢管，每根钢管的最大质量不应大于25kg。2） 脚手架钢管采用现行国家直缝电焊钢管（GB/T
3、13793）中规定的3号普通钢管，其质量必须符合现行国家标准碳素结构钢（GB/T700）中Q235-A级钢的规定。3） 新钢管应有产品质量合格证及质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法（GB/T228）的有关标准。4） 新钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。5） 新钢管外径及壁厚偏差均不得大于0.5mm，钢管两端面切斜偏差不得大于1.7mm。6） 旧钢管表面锈蚀深度应0.5 mm，端部弯曲：L1.5 m时应5 mm，立杆弯曲：3 mL4 m时应12 mm、4 mL6.5 m时应20 mm，水平杆、斜杆弯曲：L6.5 m时应30
4、 mm，旧钢管使用前应按上述要求严格检查，符合规定后才能使用。7） 钢管必须涂有防锈漆。8） 钢管上严禁打孔。4.2扣件4.2.1用可锻铸铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件（GB15831）的规定。65N.m脚手架采用的扣件，在螺栓拧紧力矩达65N.m时，不得发生破坏。4.2.3新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时，应按有关规定抽样检测。4.2.4旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。4.3脚手板脚手板采用松木或杉木脚手板，其材质应符合现行国家标准木结构设计规范（GBJ5）中级材质的规定，不得
5、采用开裂、腐朽的木材。脚手板宽度应200mm，厚度50mm，两端各设直径为4mm的镀锌钢丝箍两道。4.4连墙杆连墙杆采用483.5的钢管，材质应符合现行国家标准碳素结构钢（GB/T700）中Q235-A级钢的规定。4.5安全网立网采用2000目密目安全网，水平网采用菱形网目安全网，安全网网绳、网绳直径、网眼尺寸、承载能力应符合国标安全网（GB5725-97及GB16909-97）的规定。5、搭设方法5.1脚手架搭设5.1.1本工程脚手架搭设形式为落地式双排单立杆扣件式钢管脚手架搭设方案，脚手架搭设宽度为1.0米，即立杆横距为1.0米；纵距1.5米；内立杆距外挑板边为300 mm，大横杆间距即步
6、距为1.8 m，大横杆中护身栏为二分之一步距处设置一道既0.90m处。5.1.2地基处理与底座安放5.1.2.1根据本工程脚手架搭设高度和施工现场的土质情况，对脚手架基础按建筑地基基础工程施工质量验收规范（GB50202-2002）的有关规定进行处理。架基采用三七灰土回填，考虑到外架的牢固、稳定、安全、必须对基上土分层夯实，平整，再浇C15砼垫层10cm厚抹平，脚手架底座面标高应高于自然地平50mm，四周做返水沟作有序排水，防止架基浸水下沉，影响安全，基础验收合格后应准确放样定位。立杆下加设50（厚）180（宽）mm以上的通长垫木。 5.1.2.2落在结构板上的脚手架结构板下部必须有相应的支撑
7、，使荷载传至地基,立杆纵向间距1000mm，横向排距同上层外架排距，水平杆间距750mm,在双排外脚手架的楼板下设双排纵向支撑立杆且连成整体。立杆上下垫通长木方及，上下层立杆同轴搭设。5.1.2.3按脚手架的柱距、排距要求进行放线、定位，铺设垫木脚手板，必须准确地安放在定位线上。5.2操作要点5.2.1、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步,脚手架架身涂橘黄色、剪力撑上蓝色。5.2.2、每搭完一步脚手架后，应按规范规定校正步距、纵距、横距及立杆的垂直度。5.2.3、搭设程序：摆放牵杆逐根树立立杆装牵杆横向水平杆，并与牵杆、立杆扣紧装第一步纵向水平杆并与各立杆扣紧安
8、装第一步横向水平杆安装第二步纵向水平杆安装第二步横向水平杆安连墙杆安装第三、四步纵向、横向水平杆安连墙杆安立杆加设剪力撑铺脚手板绑扎防护栏杆并挂立网防护。5.2.4立杆搭设要求5.2.4.1、脚手架每根立杆底部应放在50*180的木板5.2.4.2、立杆间距为1.5 m。5.2.4.3、立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500 mm；各接头中心至主节点的距离不宜大于步距的1/3。搭接长度不应小于1 m，应采用不少于2个旋转扣件固定，端部扣
9、件盖板的边缘至杆端距离不应小于100 mm。5.2.4.4、开始搭设立杆时，应每隔6跨设置一根拉杆，直至连墙件安装稳定后，方可根据情况拆除。5.2.4.5、当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。5.2.4.6、杆顶端宜高出女儿墙上皮1 m，高出檐口上皮1.5 m。5.2.5、纵向水平杆搭设要求5.2.5.1、纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。5.2.5.2、接长采用对接扣件连接。5.2.5.3、采用对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500 m
10、m；各接头中心至主节点的距离不宜大于步距的1/3。5.2.5.4、使用木脚手板，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。5.2.6、横向水平杆搭设要求5.2.6.1、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150 mm。5.2.6.2、作业层上非主节点的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。5.2.6.3、使用木脚手板，横向水平杆两端均应采用直角扣件固定在纵向水平杆上。5.2.7、剪刀撑与横向斜撑5.2.7.1、双排脚手架应设剪刀撑与横向斜撑。5.2.7.2、脚手架纵向两端和转角处起，
11、在脚手架外侧外立面设置剪刀撑。剪刀撑应随架子同步支搭，以保证架子的稳定性。搭设宽度为45根立杆，自下而上循序连续搭设，剪刀撑斜杆与水平面的夹角为4560，剪刀撑应在脚手架外侧立面整个长度和高度上连续设置。5.2.7.3、剪刀撑斜杆的接长采用搭接，搭接长度不应小于1 m，旋转扣件固定不少于2个，端部扣件的盖板边缘至杆端距离不应小于100 mm。5.2.7.4、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150 mm。5.2.7.5、横向支撑除拐角应设置外，中间应每隔4跨设置一道。5.2.7.6、横向支撑应在同一节间，由底层至顶层呈之字形连
12、续布置，斜撑的固定宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150 mm。5.2.8、连墙杆的设置5.2.8.1、连墙杆采用钢管扣件与每跨框架柱相连，竖向为每层3次拉结。5.2.8.2、墙杆与脚手架内外立杆或大横杆相连接，与结构的洞口拉结，以增强脚手架的整体稳定性，拉结方法见下图。 连墙件扣件连接示意图5.2.8.3、连墙杆宜靠近主节点设置，偏离主节点的距离不应大于300 mm。5.2.9、脚手板的铺设5.2.9.1、其最底一层水平杆应满铺脚手板，以保证脚手架底层有足够的横向水平刚度，同时也防止物件从空中掉落。5.2.9.2、作业层脚手板沿纵向应满
13、铺，铺稳,离开墙面120150mm。5.2.9.3、作业层下面需要留一层脚手板作为防护层，施工时作业层升高一层，则把下面一层脚手板翻在上面作为作业层的脚手板，两层交错上升。自顶层作业层的脚手板往下计，宜每隔7个步距满铺一层脚手板。5.2.9.4、作业层端部脚手板探头长度应取150 mm。5.2.9.5、脚手板采用对接形式，即对头铺设脚手板，在每块脚手板两端下面均要有小横杆，杆离板端的距离应取130至150 mm，小横杆应放正、绑牢。5.2.9.6、板采用搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200 mm，其伸出横向水平杆的长度不应小于100 mm.。5.2.9.7、作业层脚手板下
14、方兜设一层安全网。5.2.10、脚手架的水平及立面防护作法5.2.10.1、脚手架水平防护：每步架0.90m高处绑一根防护栏杆，外侧满挂密眼塑料安全网，安全网与大横杆绑牢。作业层加设180 mm高挡脚板。5.2.10.2、脚手架水平防护：非作业层垂直距离不超过10 m拉一道水平网，上另铺密眼网，脚手架与墙之间的空隙也铺设安全网，网要拉紧盖严固定牢靠。5.2.10.3、第一道水平网设在第二步脚手架上。5.3、防护棚搭设要求5.3.1、门防护棚上面铺双层50厚木板。5.3.2、上下间隔50 cm。5.3.3、搭设宽度为大于洞口向外各1 m。5.3.4、两侧设两道防护栏杆，立挂密目安全网。5.4行人
15、马道的搭设结构施工期间，脚手架内设临时行人马道，马道自操作层往下设2层，一旦楼层内楼梯模板支撑拆除即可拆除该层马道。马道与外架同宽，坡度1:3，马道斜横杆与脚手架纵向水平用旋转扣件连接，小横杆置于斜横杆上，间距1m，主要用于工人行走,行人马道的位置见各区脚手架搭设方案平面布置图。马道两侧设护身栏杆和挡脚板，栏杆距脚手板为1100mm，挡脚板高度为180cm。立网与马道绑牢，脚手板上设木防滑条，其厚度为255mm、宽30mm、间距250mm。见下图：5.5、搭设质量要求5.5.1、脚手架的立杆垂直度（最后验收）允许偏差100 mm，搭设中立杆允许偏差：高度H=2 m时为7 mm，高度H=10 m时为20 mm，高度H=20 m时为40 mm。5.5.2、步距允许偏差为20 mm，纵距允许偏差为50 mm，横距允许偏差为20 mm。5.5.3、纵向水平杆高差：一根杆的两端20 mm，同跨内两根纵向水平杆高差
