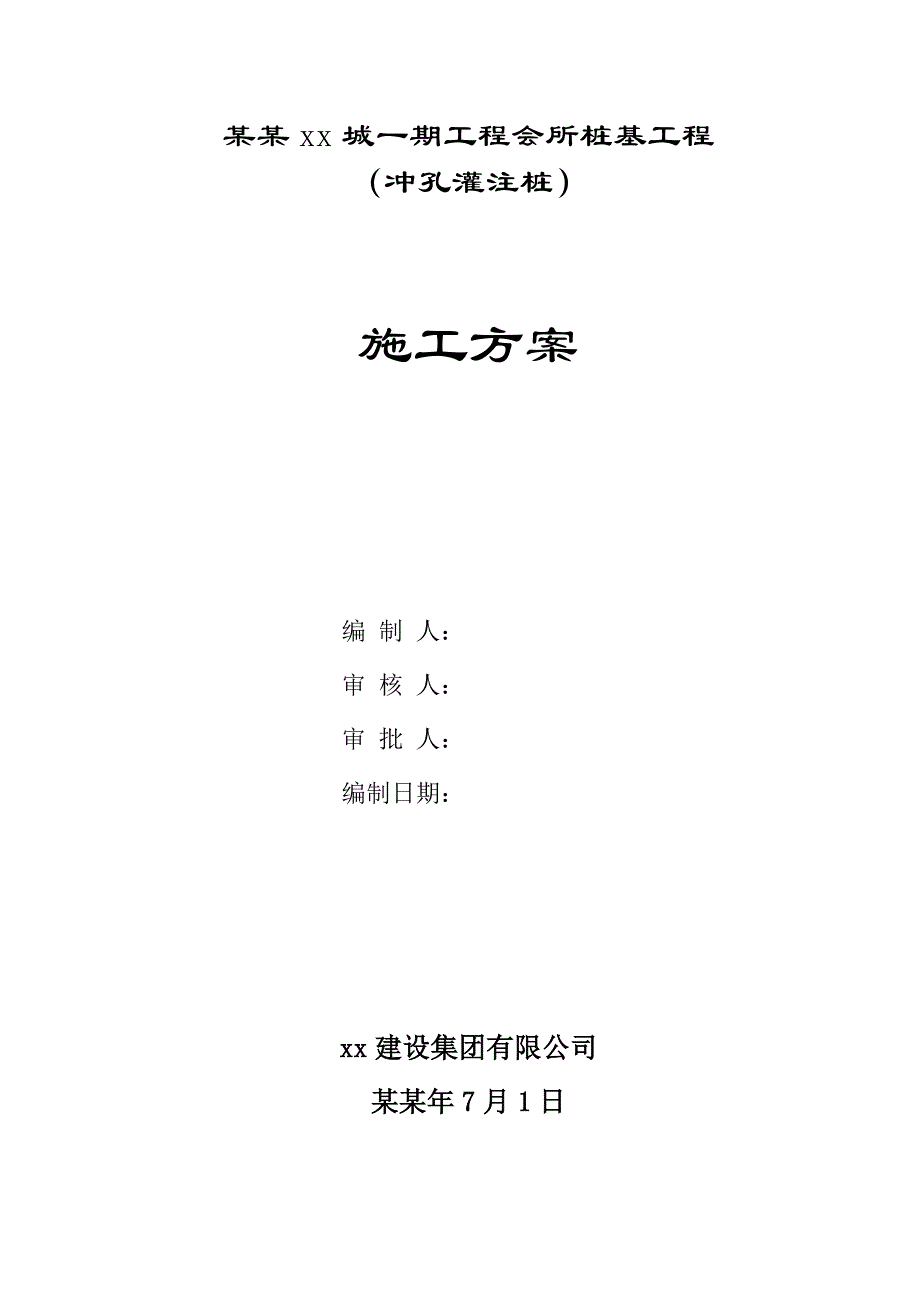

会所桩基工程冲孔灌注桩施工方案(附示意图).doc_第1页
第1页 / 共40页

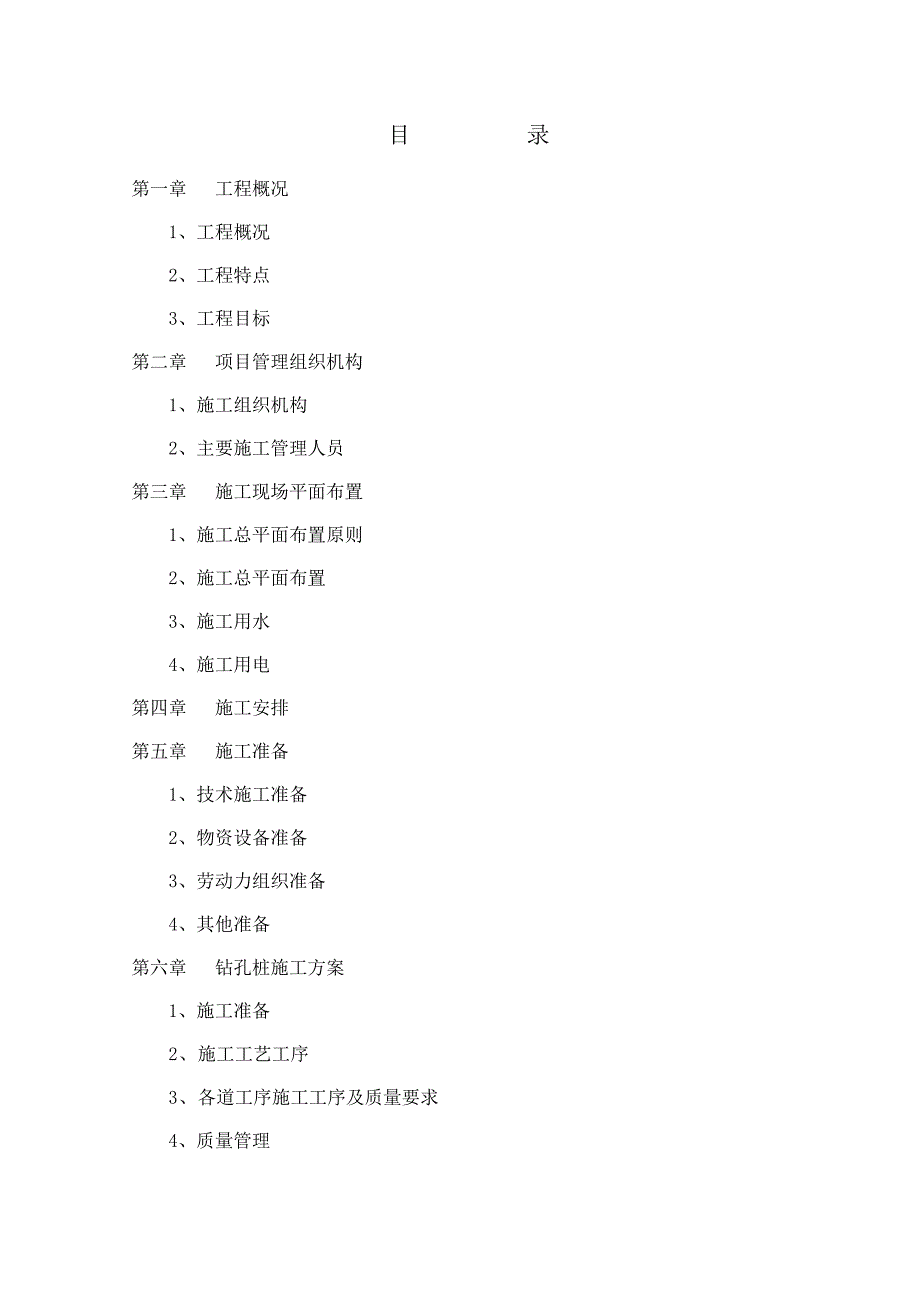

会所桩基工程冲孔灌注桩施工方案(附示意图).doc_第2页
第2页 / 共40页

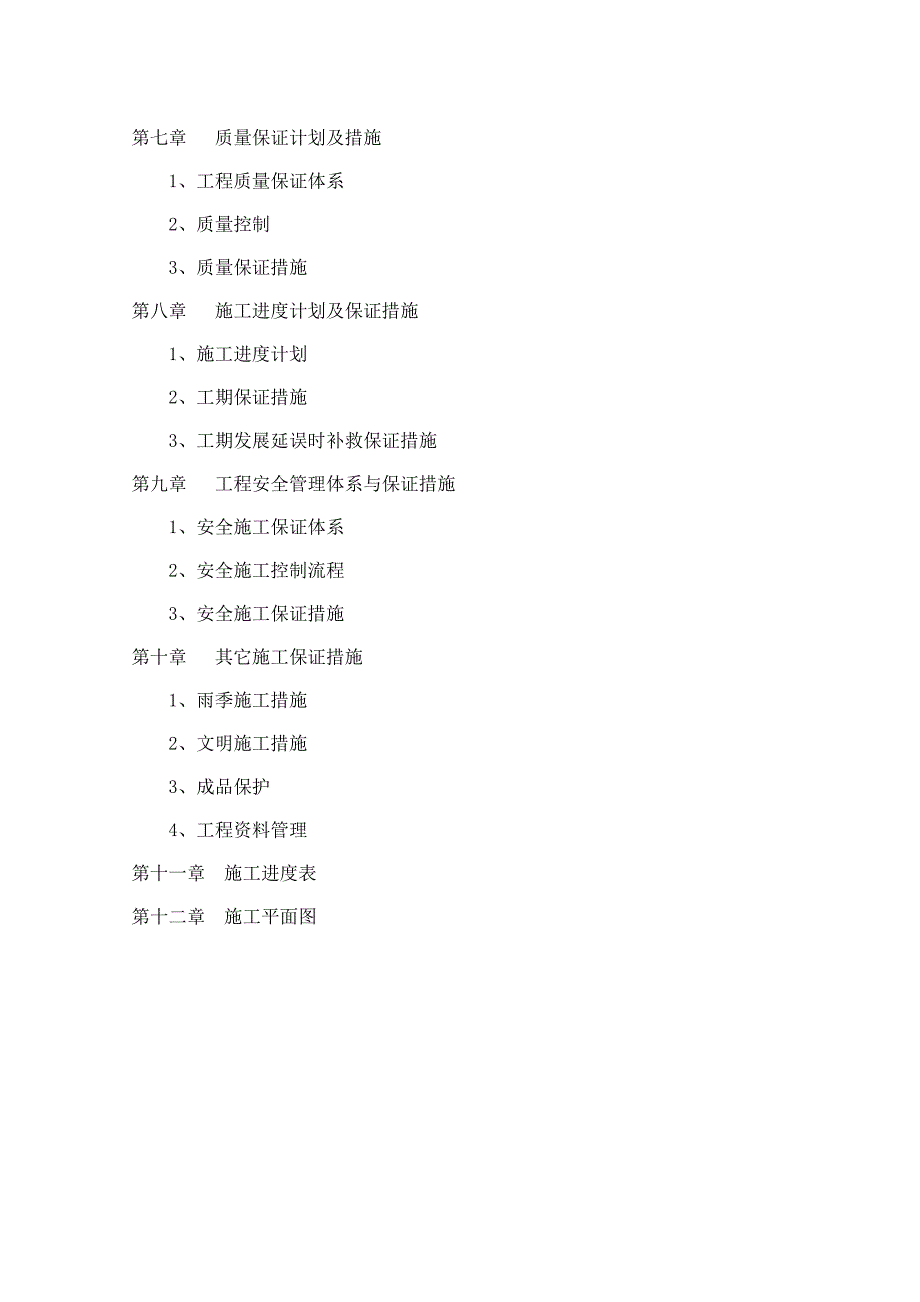

会所桩基工程冲孔灌注桩施工方案(附示意图).doc_第3页
第3页 / 共40页
会所桩基工程冲孔灌注桩施工方案(附示意图).doc_第4页
第4页 / 共40页
会所桩基工程冲孔灌注桩施工方案(附示意图).doc_第5页
第5页 / 共40页
会所桩基工程冲孔灌注桩施工方案(附示意图).doc_第6页
第6页 / 共40页
会所桩基工程冲孔灌注桩施工方案(附示意图).doc_第7页
第7页 / 共40页
会所桩基工程冲孔灌注桩施工方案(附示意图).doc_第8页
第8页 / 共40页
会所桩基工程冲孔灌注桩施工方案(附示意图).doc_第9页
第9页 / 共40页
会所桩基工程冲孔灌注桩施工方案(附示意图).doc_第10页
第10页 / 共40页
亲,该文档总共40页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《会所桩基工程冲孔灌注桩施工方案(附示意图).doc》由会员分享,可在线阅读,更多相关《会所桩基工程冲孔灌注桩施工方案(附示意图).doc(40页珍藏版)》请在第壹文秘上搜索。

1、某某xx城一期工程会所桩基工程(冲孔灌注桩)施工方案编 制 人:审 核 人:审 批 人:编制日期:xx建设集团有限公司某某年7月1日目 录第一章 工程概况1、工程概况 2、工程特点 3、工程目标第二章 项目管理组织机构1、施工组织机构2、主要施工管理人员第三章 施工现场平面布置1、施工总平面布置原则2、施工总平面布置3、施工用水4、施工用电第四章 施工安排第五章 施工准备 1、技术施工准备 2、物资设备准备 3、劳动力组织准备4、其他准备第六章 钻孔桩施工方案 1、施工准备 2、施工工艺工序3、各道工序施工工序及质量要求4、质量管理第七章 质量保证计划及措施 1、工程质量保证体系2、质量控制3

2、、质量保证措施第八章 施工进度计划及保证措施 1、施工进度计划 2、工期保证措施3、工期发展延误时补救保证措施第九章 工程安全管理体系与保证措施1、安全施工保证体系 2、安全施工控制流程 3、安全施工保证措施第十章 其它施工保证措施 1、雨季施工措施2、文明施工措施3、成品保护4、工程资料管理第十一章 施工进度表第十二章 施工平面图第一章 工程概况1、工程概况1.1 工程名称:xx城一期工程会所桩基工程1.2 工程地点:2、工程特点2.1 施工组织设计的针对性:2.1.1 工期紧:由于桩多工作量大,施工正值梅雨季节,工期任务较紧。2.1.2 安全隐患大:本工程局部场内填方较厚,松散且深,遇水易

3、塌,极易崩塌,安全隐患大,尤其对施工完后空孔孔、泥浆池要做到施工完一段及时处理一段,现场做到不随意堆土、乱排浆做好文明施工。2.1.3 施工难度大:根据现场勘察本工程局部场内填方厚且钻机要过较厚强风化凝灰岩(泥质砂岩)才能到达中风化岩层,处理该岩层冲击时间比较长,易损伤机械,不好施工,须进一步采取有针对性的施工技术措施2.1.4 质量要求高,本项目持力层为中风化凝灰岩(泥质砂岩),从地质报告上看,钻机要冲破强风化凝灰岩(泥质砂岩)才能到达持力层(中风化岩层),但是强风化岩层较厚,冲击时间长,故在施工当中要勤取样,观察贯入度,入岩深度要求4d(中风化泥质砂岩)和1d(中风化凝灰岩),因此对桩基施

4、工质量要求高,严把桩基施工质量关,是保证上部工程质量的关键之一。2.2 施工组织设计的完整性:2.2.1 本工程施工高峰处梅雨季节,施工条件艰苦。2.2.2 工期紧张,交叉作业面多,场地狭窄,机械操作、钢筋吊、制安等危险性大。2.3施工的针对性: 经对地质报告熟悉本施工场地持力层为中风化凝灰岩(泥质砂岩)地区,局部存在夹层现象,施工当中对处理穿夹层过程尤为重要。 关于对软弱夹层处理原则:3、工程目标3.1 质量方针:我公司将坚持“诚信经营、铸造精品、业主满意、发展自我”的质量方针,建优质工程,提供优质服务,使业主满意。3.2 质量目标分部工程合格率100%。3.3 进度目标工期较短,又逢梅雨季

5、节,这就要求我们做好充分准备,同时注意与下道工序施工的协调作业,认真组织,在最短时间内把桩基施工任务完成。3.4 安全目标人员伤亡事故为0,创无事故工程,轻伤率0.3。第二章 项目管理组织机构1、施工组织机构施工组织机构网络图施工单位建设单位监理单位施工项目经理 总经济师 总 工 副经理 计划经营部完整物资设备部工程、技术部二级施工单位施工班组2、主要施工管理人员 主要施工管理人员表职 务职 称人数项目经理工程师1项目工程师工程师1施工管理工程师1材料管理工程师1预算管理工程师1质检管理工程师1安全管理工程师1第三章 施工现场平面布置1、施工总平面布置原则1.1在满足施工需要和文明施工的前提下

6、,尽可能减少临时设施;1.2在保证场内交通运输畅通和满足施工材料要求的前提下,最大限度的减少场内运输,特别是减少场内二次搬运;1.3符合施工现场卫生及安全技术要求和防火规范。2、施工总平面布置工程工作量集中,为保证施工顺利进行,根据施工需要,施工场地应合理布置。3、施工用水为满足现场施工需要,现场需要用水接入点,由业主水源接入点接一DN100水管至施工区和办公区可满足要求。4、施工用电根据现场施工主要动力设备使用情况及工程量,2#楼主楼、2#楼地下室部分、基坑支护桩基调配设备用电需求量见下表:项目或设备名称额定功率(Kw)数量(台)合计功率(Kw)冲孔钻机752150焊 机11111泥 浆 泵

7、25250潜 水 泵1.1 22.2现 场 照 明1 22合 计215.5 总用电需求量约215.5KW第四章 施工安排施工安排的总体思路为:全面开花 形成流水展开竞赛 缩短工期第五章 施工准备1、技术施工准备1.1熟悉、审查施工图纸和有关的设计资料。1.2熟悉设计、GB 50202-2002 建筑地基基础工程施工质量验收规范和有关技术规定。1.3熟悉该地区岩土工程勘察报告,了解地质构造,地基承载力,地区水准点和绝对标高等情况,并进行实地勘察调查,为施工作好充分准备。2、物资设备准备2.1材料准备根据施工预算进行分析,按照施工进度计划要求,按材料名称、规格、使用时间、材料储备定额和消耗定额进行

8、汇总,编制出材料需要量计划,为组织备料,确定仓库,场地堆放所需的面积和组织运输等提供依据。2.2做好建筑材料的储存和堆放按照建筑材料需要计划组织进场,根据施工平面图规定的地点和指定的方式进行储存和堆放。2.3及时提供建筑材料的试验申请计划。按照建筑材料的需要量计划,及时提供建筑材料的试验申请计划,如钢材的机械性能和化学成分等试验,水泥、砂、石化学成分及强度试验,混凝土配合比。2.4材料质量控制2.4.1材料由项目部责任人负责供应,所有材料须有出厂合格证,且在监理人员的监督下现场取样送试验室检验,合格后方可使用,严禁无证材料进场。2.4.2所有进场材料必须堆放在指定位置。2.4.3钢材必须按不同

9、规格堆放整齐,挂牌标明,堆放时,用C10砂浆,红砖砌成3m,厚300mm,二、四砖方条形基础(钢筋堆放在条形基础上),钢材表面必须清洁,无锈蚀,无裂纹。2.5根据采用的施工方法,对2#楼主楼、2#楼地下室部分、基坑支护桩基合理的进度安排,确定施工机械的类型、数量和进场时间。3、劳动力组织准备根据进度安排,必须组织足够的熟练作业人员集中力量突击桩基,为后续工作创造条件。劳动力计划表序号工 种人 数说 明1钻机操作工56成孔2钢筋工3钢筋笼制作4砼 工14运输、浇灌5修理工1机械维修6吊车司机4机械维修7后 勤3饮食、生活8电 工1负责安全电线路等合 计814、其他准备4.1协助业主搞好施工现场“

10、三通一平”,即路通、水通、电通和场地平整。4.2建造临时设施,按照施工平面图的布置进行搭建(尤其是动力用电网、照明用电网、排水沟用电网),为正式开工做好生产、办公、安全保卫和储存等临时用房准备工作。4.3所有施工机械在开工前进行检查和试运转。4.4雨季施工安排。4.4.1备好劳动用品(雨衣、雨鞋、防滑、防电手套等)。4.4.2安全用电。4.4.3检查机、电是否有隐患,并及时处理。4.4.4井口上方要搭临时帐蓬。4.4.5 0以下避免浇砼。4.4.6雨天浇灌砼时要及时调整水的用量。4.4.7试块养护要防雨淋(一般放在室内标护3天后送至相关检测部门专业标养)。第六章 冲孔灌注桩主要施工方法及技术组

11、织措施一、适用范围及原理基本原理:冲击钻成孔施工法是采用冲击式钻机或卷扬机带动一定重量的冲击钻头,在一定的高度内使钻头提升,然后突放使钻头自由降落,利用冲击动能冲挤土层或破碎岩层形成桩孔,再用淘渣筒或其他方法将钻渣岩屑排出。每次冲击之后,冲击钻头在钢丝绳转向装置。优缺点: 优点:1、用冲击方法破碎岩土尤其是破碎有裂隙的坚硬岩土和大的卵砾石所消耗的功率小,破碎效果好;同时,冲击土层时的冲挤作用形成的孔壁较为坚固,相对减少了破碎体积。2、在含有较大卵砾石层、漂砾石层中施工成孔效率较高。3、设备简章,操作方便,钻进参数容易掌握,设备移动方便,机械故障少。4、冲孔时内泥浆一般不是循环的,只起悬浮钻渣和

12、保持孔壁稳定作用,泥浆用量少,消耗小。5、冲孔过程中,只有提升钻具时才需要动力,钻具自由下落冲击岩土是不消耗动力的,能耗小。和回转钻相比,当设备功率相同时,冲击钻能施工较大直径的桩孔。6、在流砂层中亦能钻进。缺点:1、利用钢丝绳牵引冲击钻头进行冲击钻进时,大部分作业时间消耗在提放钻头和掏渣上,钻进效率较低。随桩孔加深,掏渣时间和孔底清渣时间均增加很多。2、容易出现桩孔不圆的情况。3、容易出现孔斜、卡钻和掉钻等事故。4、由于冲击能量限制,孔深和孔径均比反循环钻孔施工法小。适用范围:冲击钻成孔适用于填土层、黏土层、粉土层、淤泥层、砂土层和碎石土层;也适用于砾卵石层、岩溶发育岩和裂隙发育的地层施工,而后者常常是旋转钻进和其他钻进方法施工困难的地层。桩孔直径通常为6001500,最大直径可达2500;钻孔深度一般为50m左右,某些情况下可超过100m1、1、施工准备开工前先必须做好“三通一平”的准备工作,同时做好设备选型、配套及检修工作,按施工平面图要求挖好泥浆池、循环及排污池,布设好水、电线路,并做施工所需材料及配件的进场准备。简易冲击钻机示意图1-副滑轮 2-主滑轮 3-主杆 4-前拉索 5-后拉索 6-斜撑 7-双滚卷扬机 8-导向轮 9-垫木 10-铜管 11-供浆管 12-溢流口 13-泥浆渡槽 14-护筒回填土 15-钻头管式钻头效果图十字形钻头效果图
